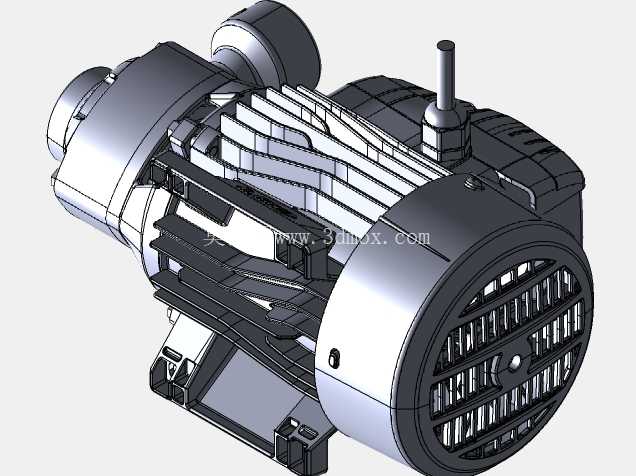

卧式单级离心泵结构三维数模

这款卧式离心泵的三维结构数模，完整还原了民用及工业供水场景下常用泵型的全部装配细节，从实际工程应用角度出发，建模时优先考虑了设备在不同工况下的安装适配性与结构合理性。在民用建筑供水场景中，这类泵常作为二次加压设备布置在地下泵房，负责将市政来水增压后输送至高层住户的供水管网，也可用于暖通空调系统的冷冻水、冷却水循环回路，依靠叶轮高速旋转产生的离心力完成流体的动能与压能转换，满足闭式循环系统的流体输送需求；在工业生产场景中，该结构的泵型可适配无强腐蚀性的清水类介质输送，常用于生产工艺循环供水、设备冷却供水、厂区消防供水等环节，搭配不同密封形式可适配一定温度范围内的介质输送需求。

从功能特性来看，该泵采用电机与泵体直联的同轴结构，省去了中间联轴器的传动环节，整体传动效率更高，运行时的同轴度偏差更小，日常维护时无需反复校准传动对中度，降低了现场运维的工作量。泵体的流道采用渐扩式蜗壳结构设计，建模时严格按照水力模型的流道曲线构建内壁曲面，保证流体从叶轮外缘流出后可沿蜗壳流道平稳汇集至出口，减少流道内的湍流冲击与水力损失，提升泵组的运行效率。叶轮采用闭式叶轮结构，前后盖板与叶片一体成型，叶片为后弯式设计，可在运行时平衡部分轴向力，降低轴承组件的轴向载荷，延长轴承的使用寿命；泵轴处采用机械密封结构，相比传统填料密封泄漏量更小，无需频繁调整密封压盖的压紧力，适合对泄漏控制要求较高的安装场景。

设计过程中，首先确定了泵组的核心性能参数边界，再反向推导各部件的结构尺寸：根据额定流量与扬程确定叶轮的进出口直径、叶片出口安放角、蜗壳的基圆直径与流道截面变化规律，再匹配对应功率的电机外形尺寸，保证直联结构的安装接口完全匹配。电机部分的建模还原了散热筋结构、端盖通风孔、接线盒位置与底部安装脚的尺寸，散热筋沿电机外壳轴向均匀布置，可在电机运行时通过外壳与空气的对流换热带走绕组产生的热量，端盖的通风孔配合电机尾部的散热风叶，可形成贯穿电机外壳的散热风道，保证电机在额定负载下的温升处于允许范围内。泵体的进出口法兰尺寸按照通用管路法兰标准构建，法兰的螺栓孔分布圆直径、密封面形式均符合常规管路连接要求，方便现场对接不同管径的输送管路。

安装边界方面，该泵组采用底部脚座安装形式，两个安装脚分别位于电机端与泵体端，安装脚的螺栓孔间距、孔径尺寸均按照同功率段泵组的通用安装尺寸设计，现场安装时只需将泵组放置在预制的混凝土基础或钢制安装机架上，穿入固定螺栓找平找正后即可完成固定，无需额外制作过渡安装板。泵组的轴向总长度、径向最大尺寸均控制在常规泵房的安装空间要求范围内，侧面预留的接线盒操作空间、泵体排气螺塞的操作空间、密封更换的拆卸空间均在建模时做了避让，保证后期运维时无需拆卸整体管路即可完成易损件更换。泵体顶部设置的排气螺塞位置，可在泵组首次充水时排出泵腔内的空气，避免启动时出现气缚现象，泵体底部设置的放水螺塞可在冬季停机时排空泵腔内的存水，防止低温冻裂泵体。

从结构细节来看，建模时完整还原了轴承的装配位置、轴套的配合尺寸、密封腔的结构深度，所有配合面的尺寸公差均按照机械设计手册的推荐值选取，转动件与静止件之间预留了合理的运行间隙，避免运行时出现摩擦卡滞。泵壳的壁厚按照耐压等级要求设计，可承受额定工作压力下的介质载荷，泵体与泵盖的结合面采用止口定位，保证装配时的同轴度，结合面处的密封槽尺寸适配常规橡胶密封垫，可保证结合面的密封性能，避免高压介质泄漏。
