经典结构往复式气缸蒸汽机三维设计

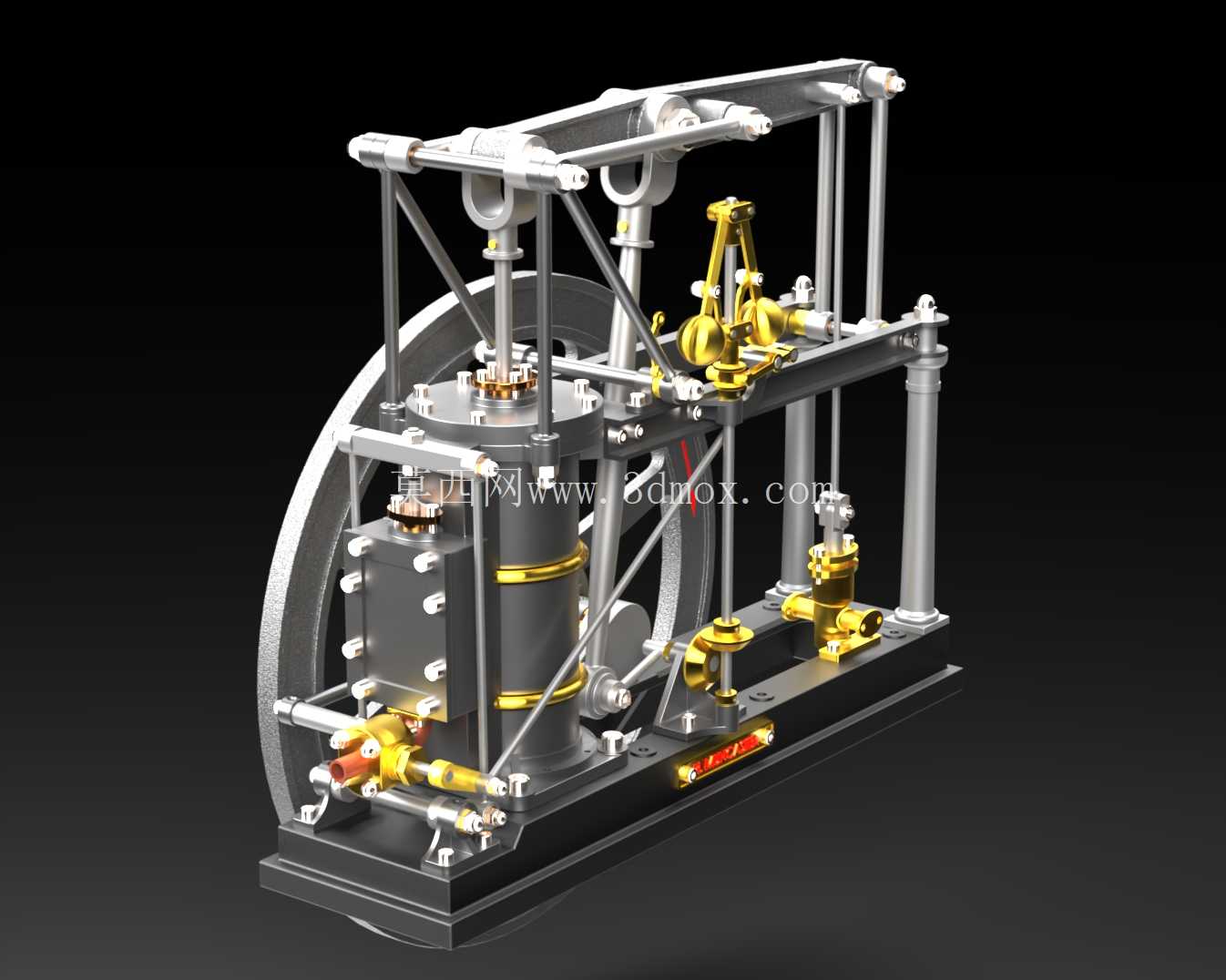

这款往复式气缸蒸汽机的三维结构设计，完整还原了早期立式蒸汽动力装置的机械逻辑，所有运动副均按照实际装配约束完成配合设置，可直接用于运动仿真验证与结构原理教学。从实际应用场景来看，这类结构是第一次工业革命时期工厂动力输出、小型船舶驱动、早期机车牵引的核心动力单元，即便在当下，也是机械原理教学、复古动力装置复刻、蒸汽动力爱好者改装制作的核心参考结构，不少院校的机械设计专业会用同类结构作为曲柄连杆机构、配气机构运动学分析的教学案例，帮助学习者理解热能到机械能的转换路径与机械传动的配合逻辑。

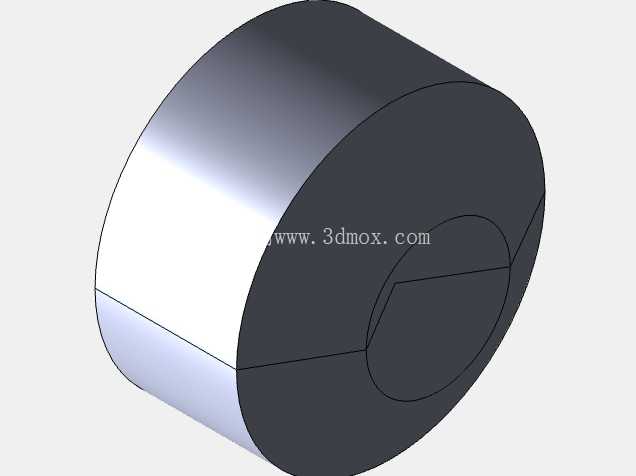

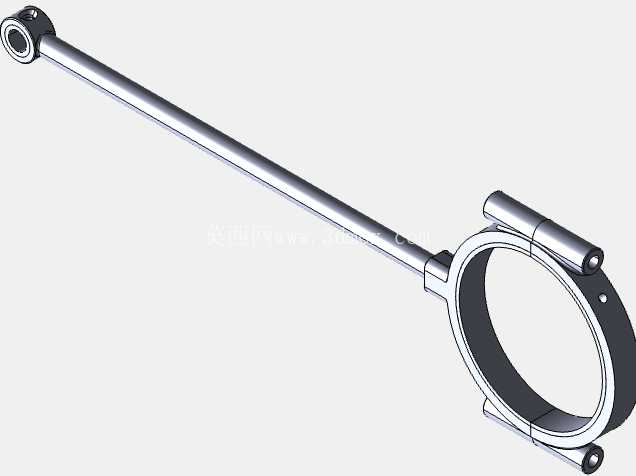

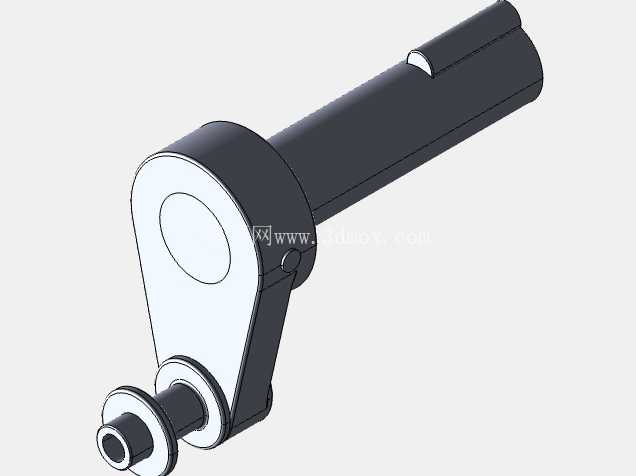

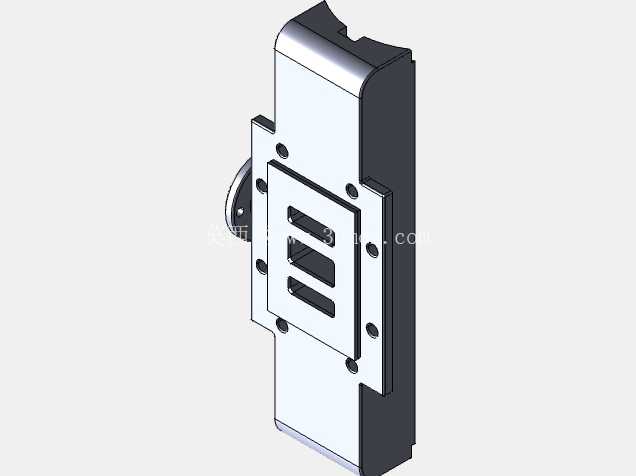

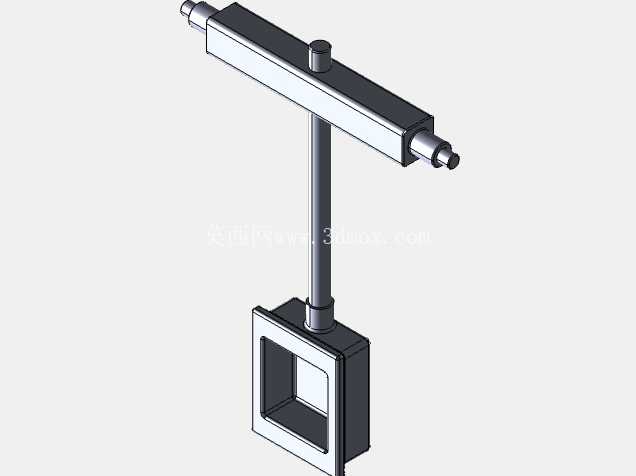

从设备实际用途出发，该结构核心是通过高压蒸汽进入气缸后推动活塞做往复直线运动，再通过十字头结构将直线运动传递给曲柄连杆机构，最终带动飞轮输出连续旋转扭矩，整套动力输出过程不需要额外的换向机构，依靠飞轮的转动惯量即可平稳越过止点，保证动力输出的连续性。模型中完整还原了滑阀配气机构的细节，通过偏心轮带动滑阀往复移动，精准控制气缸进汽、排汽的时序，匹配活塞的运动行程，这也是往复式蒸汽机能够持续稳定运转的核心结构，不少初学者在复刻这类结构时，往往会忽略配气相位与活塞行程的匹配关系，导致模型无法正常运转，而这套三维结构中已经将配气机构的偏心距、连杆长度、滑阀行程都按照实际可运行的参数完成了配合约束，可直接用于结构参考。

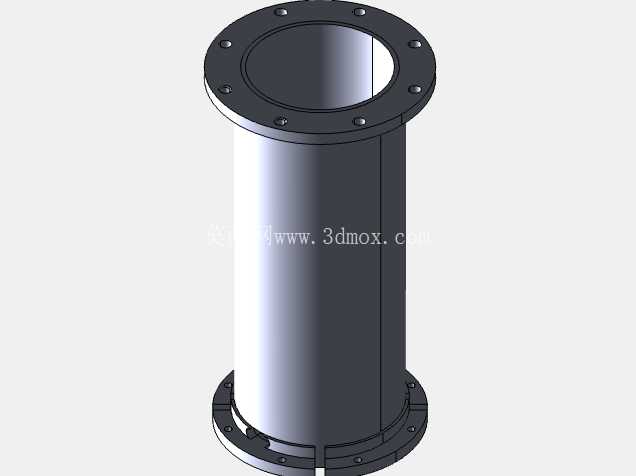

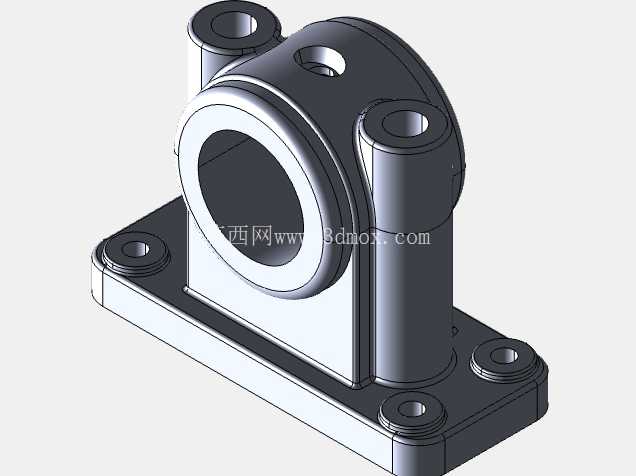

产品功能特性层面，整套模型采用多体零件装配而非单一实体建模，每个零件都保留了独立的装配基准与配合面，气缸部分的密封结构、活塞杆的导向套、十字头的滑动导轨、曲柄轴的轴承支撑位、飞轮的配重结构都做了细节还原，甚至包括管路接头、阀门手轮这类附属结构都没有省略，能够完整展示蒸汽机从蒸汽输入到动力输出的全流程结构。模型中预留的装配分解视角，可直接用于装配工艺讲解，学习者可以顺着装配路径拆解每个零件的定位关系，理解立式蒸汽机的机架布局逻辑——整套结构采用立式框架式机架，将气缸、曲柄轴、飞轮、配气机构都集成在同一铸铁底座上，既保证了运转时的结构刚性，也减少了安装时的对齐工作量。

设计思路上，这套结构遵循了早期Muncaster系列蒸汽机的布局逻辑，将大直径飞轮布置在机架侧方，既可以通过飞轮的重量储存动能平稳转速，也方便后续通过皮带轮向外输出动力；气缸垂直布置在机架中部，活塞杆垂直向下连接十字头，避免了水平布置时活塞自重带来的气缸偏磨问题，延长了密封件的使用寿命；配气机构的偏心轮直接安装在曲柄轴上，不需要额外的传动齿轮带动，简化了整体结构，降低了故障点。所有滑动配合面都预留了合理的间隙，符合实际机械加工的公差要求，不会出现建模时的零间隙干涉问题，可直接用于后续的工程图导出与零件加工参考。

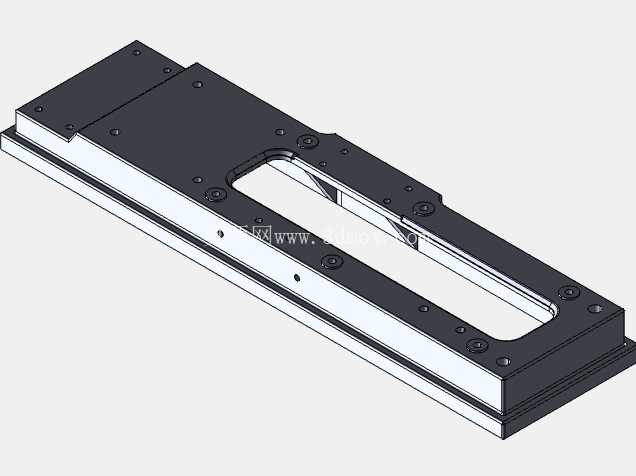

外形尺寸与安装边界方面，整套结构的底座采用长方形铸铁平台设计，安装孔位布置在底座四角，可直接通过螺栓固定在混凝土基础或者设备机架上，不需要额外制作安装支架；整机的重心落在底座中心区域，飞轮侧的重量通过机架的斜撑结构分担，高速运转时不会出现明显的振动；气缸顶部的进汽口、侧面的排汽口都预留了标准管螺纹接口，可直接对接蒸汽管路与排汽管路，不需要额外修改接口尺寸；曲柄轴的动力输出端伸出机架外侧，可直接安装皮带轮、齿轮等传动件，向外输出扭矩，输出轴的中心高与常见的小型工业动力设备输入轴中心高匹配，方便后续对接其他工作机械。需要注意的是，这类蒸汽机在实际安装时需要在底座下方铺设减震垫，抵消飞轮转动时的微小振动，同时要保证曲柄轴的水平度，避免轴承受力不均出现过早磨损；配气机构的滑阀套与气缸体之间采用过盈配合安装，拆解时需要专用工具拉出，避免损坏配合面。对于三维建模从业者来说，这套模型的建模逻辑也有很高的参考价值，所有旋转类零件都采用草图旋转特征生成，杆类零件采用拉伸加倒角特征，机架类零件采用焊接件装配逻辑，没有冗余的特征步骤，可直接作为同类动力设备建模的参考模板，也可用于运动仿真时的刚体设置，验证不同蒸汽压力下的转速输出、扭矩变化参数。
