单缸卧式滑块十字头蒸汽机结构

项目分类:通用机械零部件 发布时间:2025-02-16 ID:930371
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构
  • 单缸卧式滑块十字头蒸汽机结构

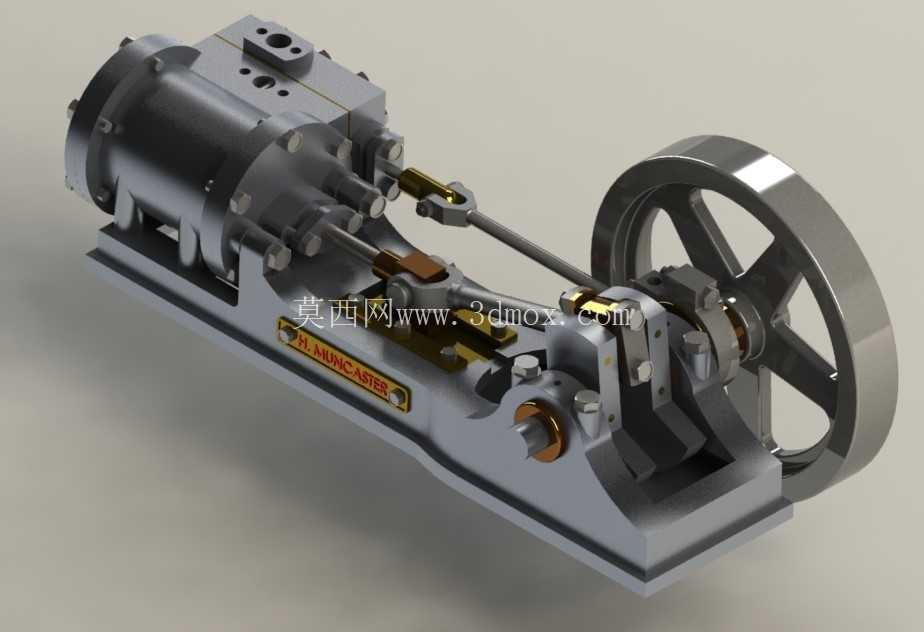

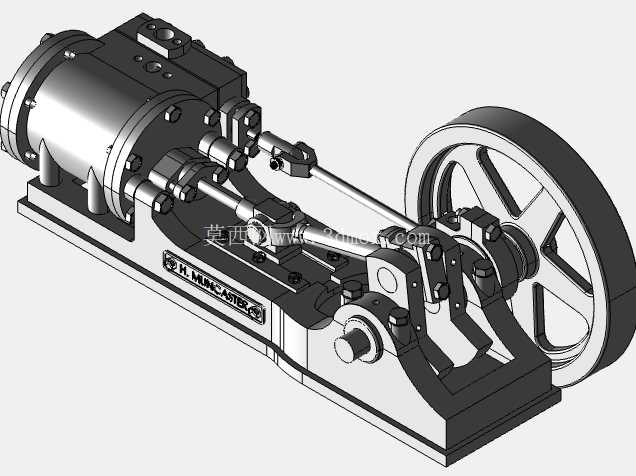

  这款单缸卧式带滑块十字头的蒸汽机结构,在小型固定式动力输出场景中有着明确的应用定位,早年多用于小型磨坊、 workshop 内的磨粉、轻载物料加工设备的动力源,也可作为小型发电机组、轻型水泵的驱动单元,适配对转速稳定性有一定要求、持续输出低扭矩动力的作业场景。从实际用途来看,该结构通过蒸汽在缸内的膨胀做功,将活塞的直线往复运动转化为飞轮的旋转运动,为配套作业设备提供持续的机械动力,相比立式同缸径蒸汽机,卧式布局的重心更低,运行时的整机振动幅度更小,对安装基础的承重与抗震要求更低,更适合在地面平整度一般的小型作业场地部署。

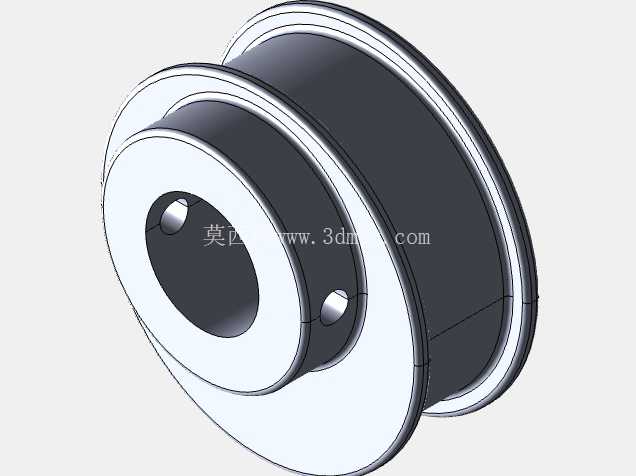

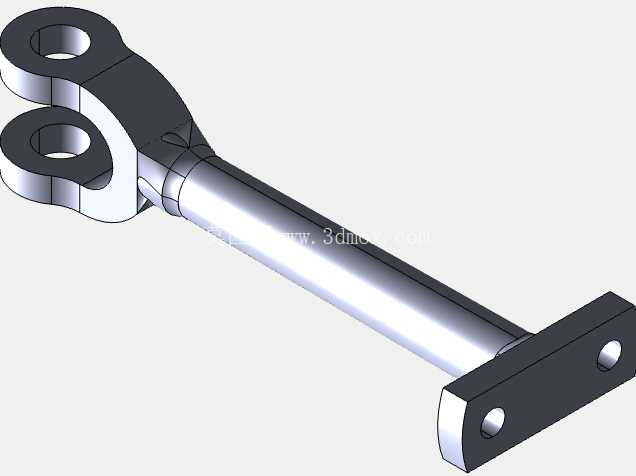

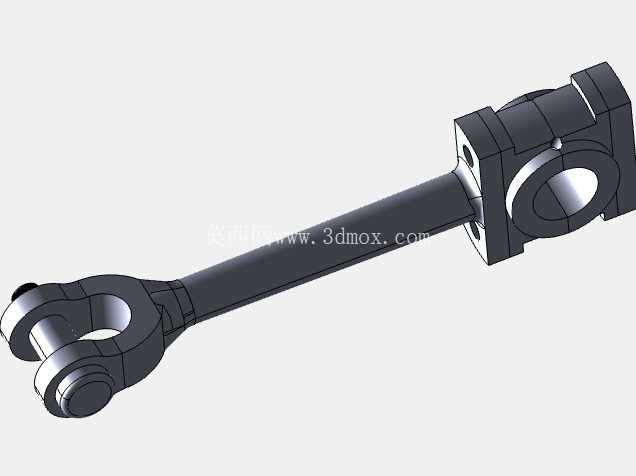

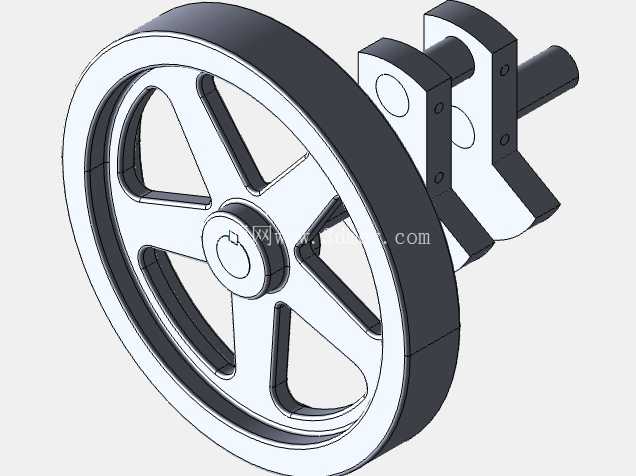

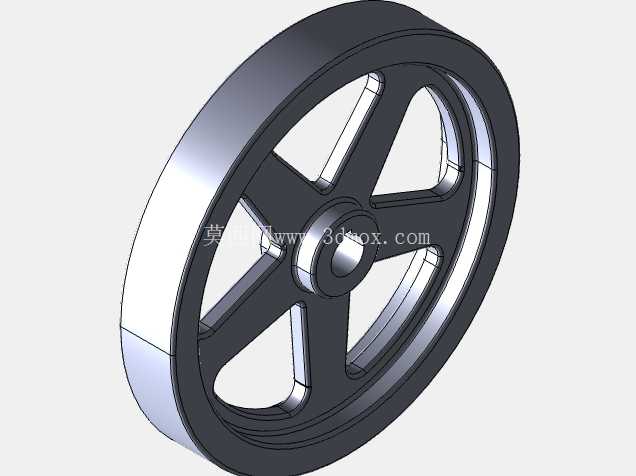

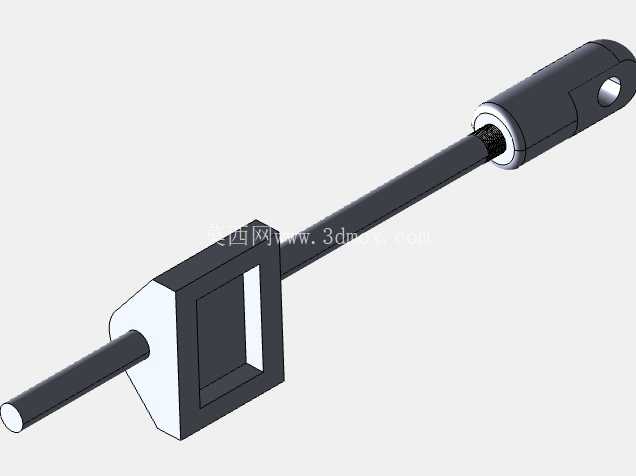

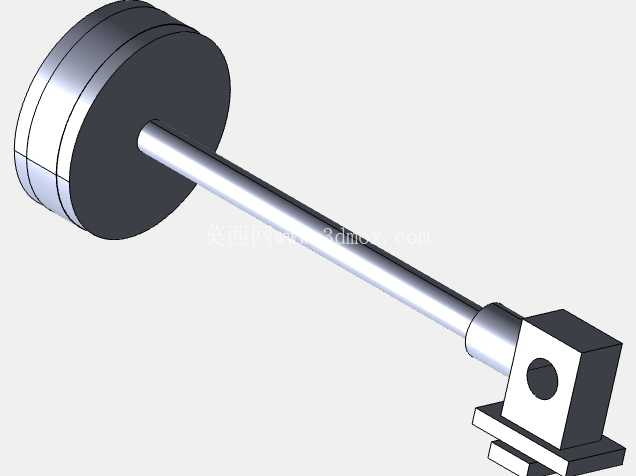

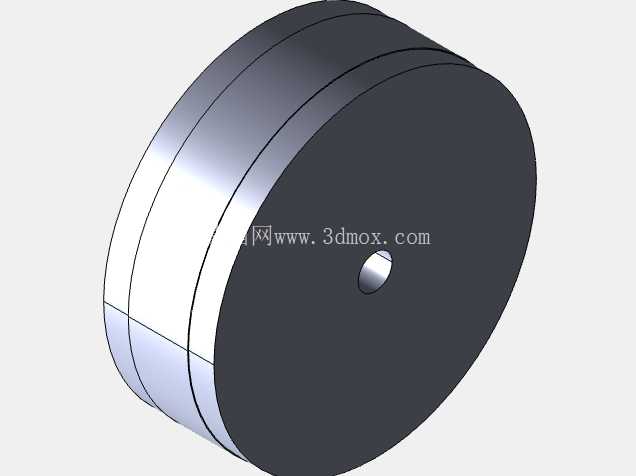

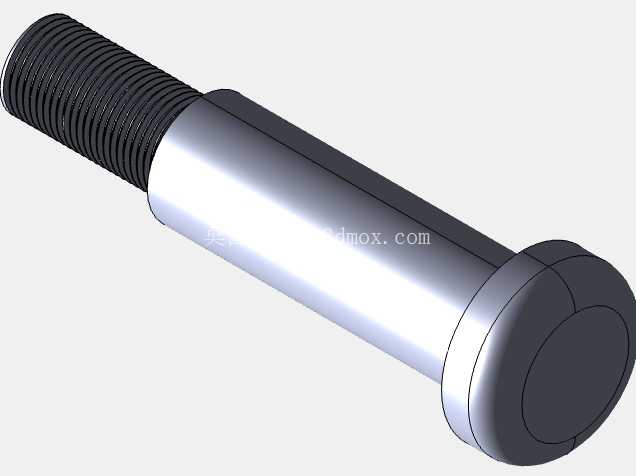

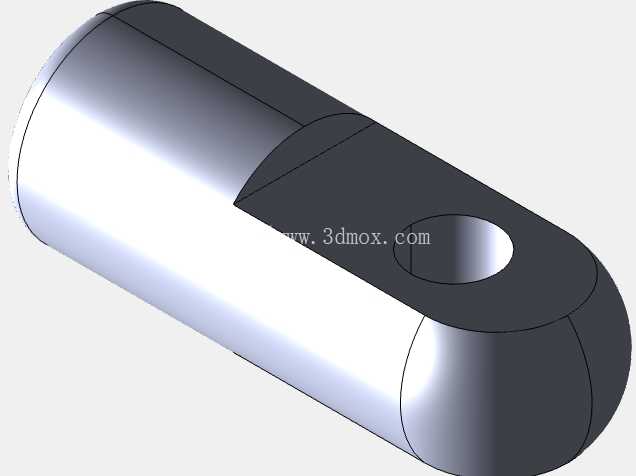

  从功能特性上看,该结构搭载的滑块十字头组件,是区别于简易单缸蒸汽机的核心设计,十字头滑块在机身的导向滑道内做直线往复运动,能够有效隔离活塞侧推力,避免活塞与缸套之间承受额外的侧向载荷,大幅降低缸套与活塞环的偏磨风险,延长核心做功部件的维护周期;同时十字头与连杆之间采用铰接连接,能够精准传递活塞的轴向推力,配合JDWD配气结构,可精准控制进排气的时序与蒸汽流量,让蒸汽在缸内的膨胀做功过程更充分,减少无效蒸汽损耗,提升整机的热功转换效率。飞轮采用大直径轮辐式结构,安装在曲轴输出端,依靠自身较大的转动惯量,平衡曲柄连杆机构往复运动产生的惯性力,让曲轴的输出转速更平稳,避免出现转速波动导致的配套设备作业精度下降问题,同时飞轮轮缘位置预留的皮带槽结构,可直接通过平皮带或三角带向配套作业设备传递动力,无需额外加装输出联轴器,简化了现场安装的传动链路。

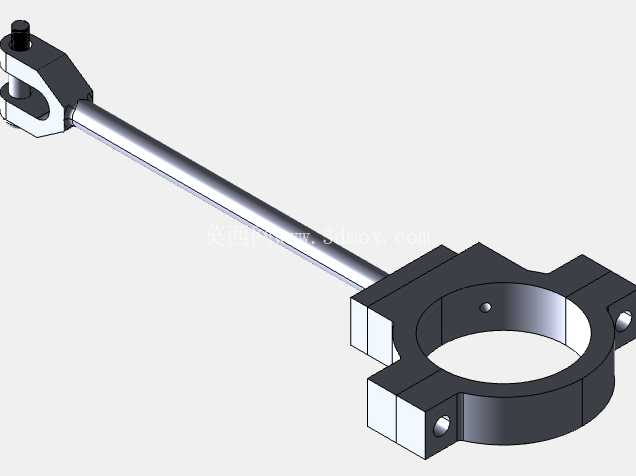

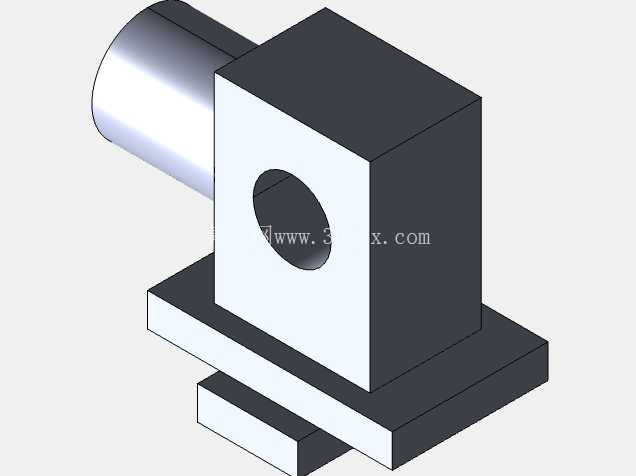

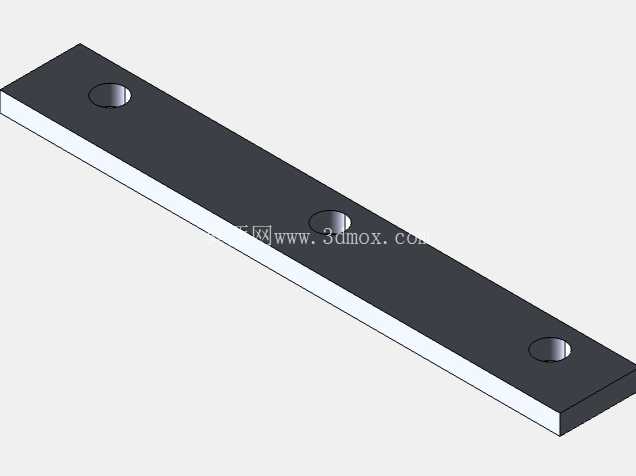

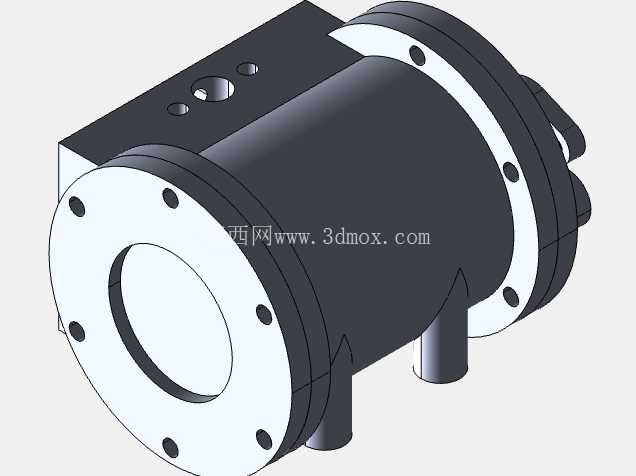

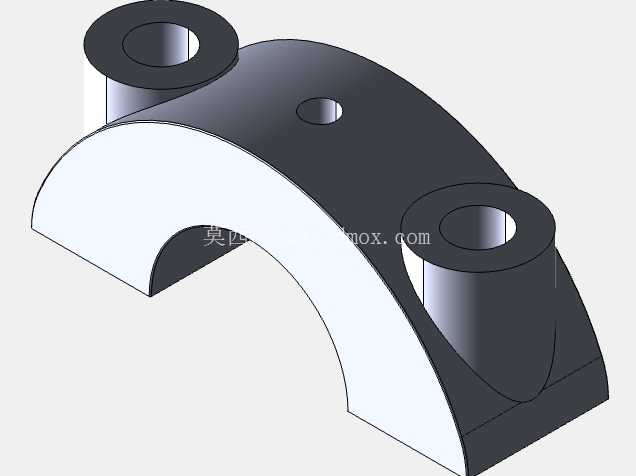

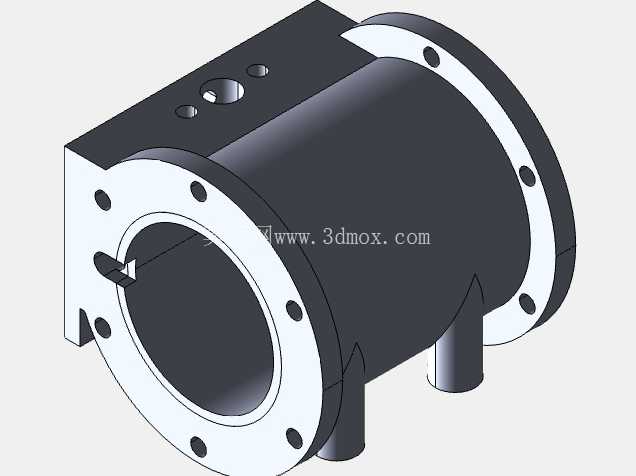

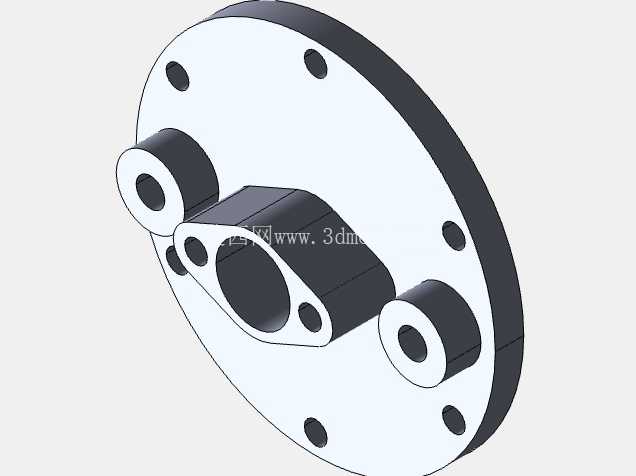

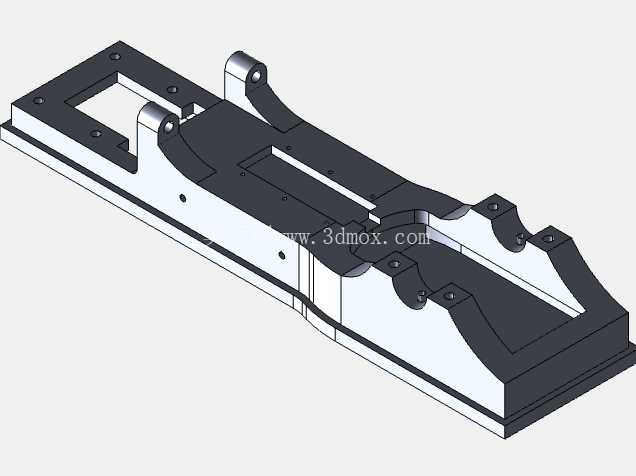

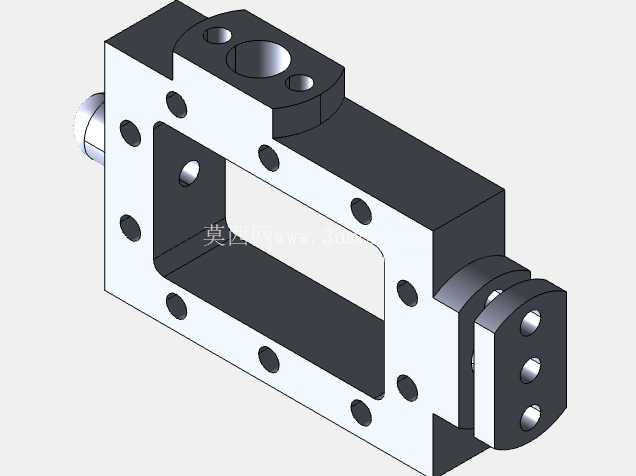

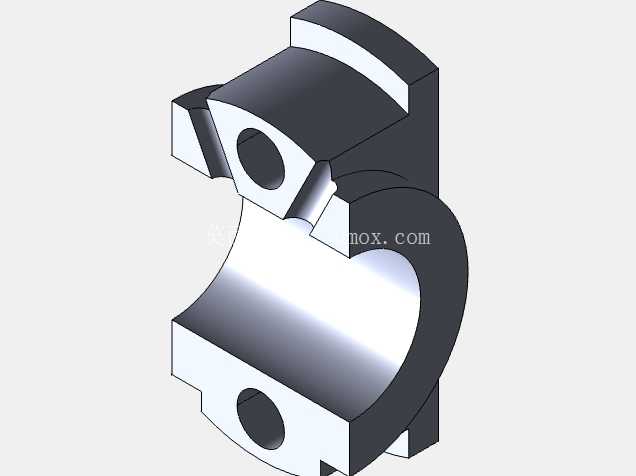

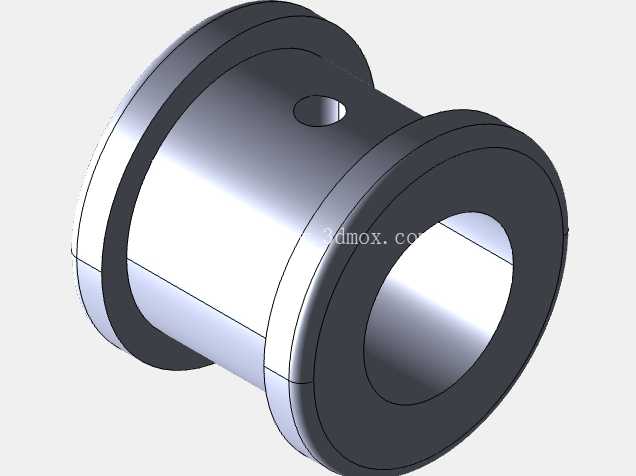

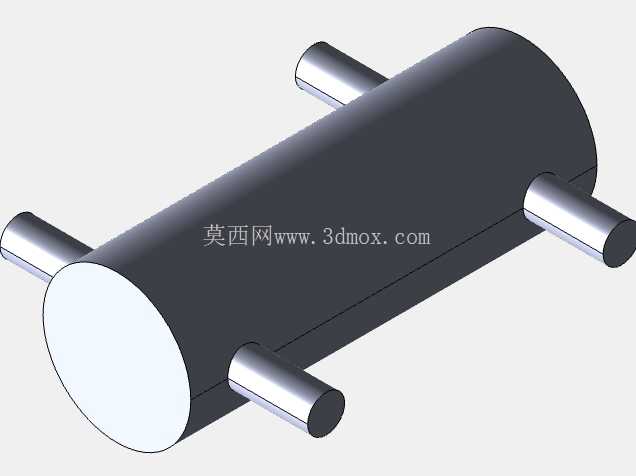

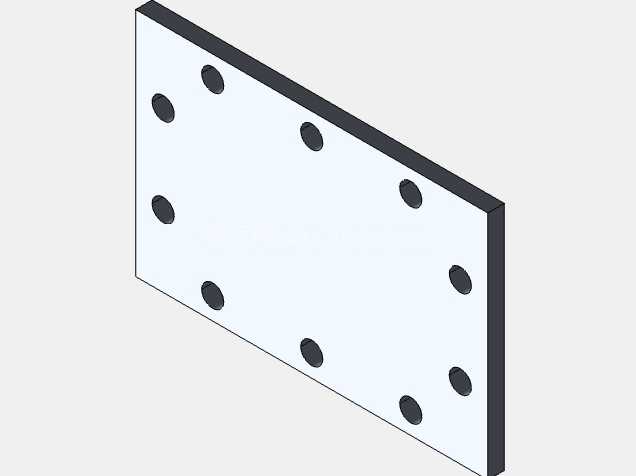

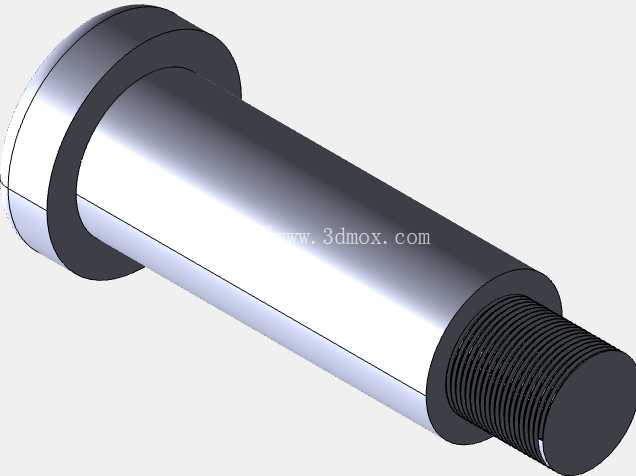

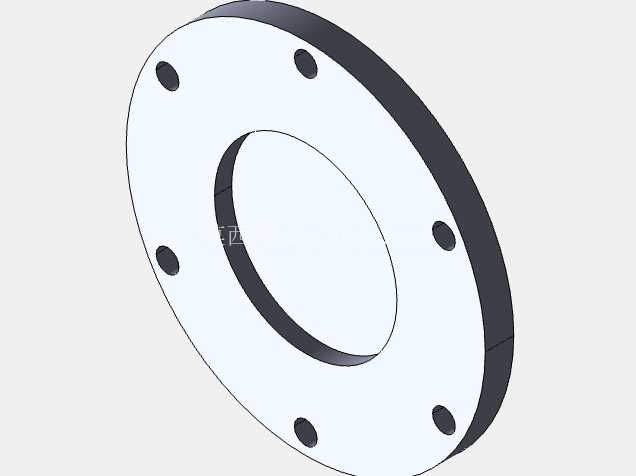

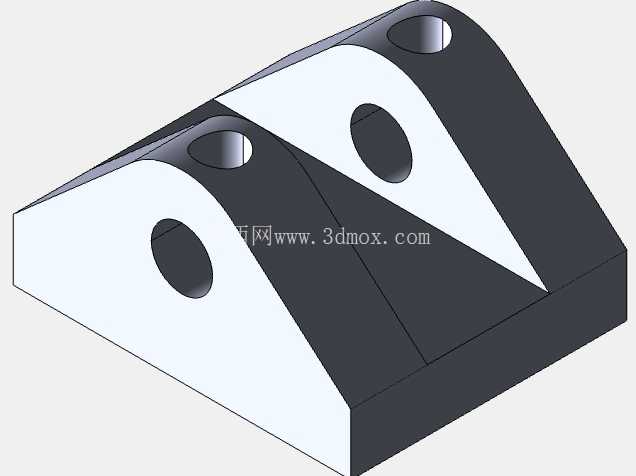

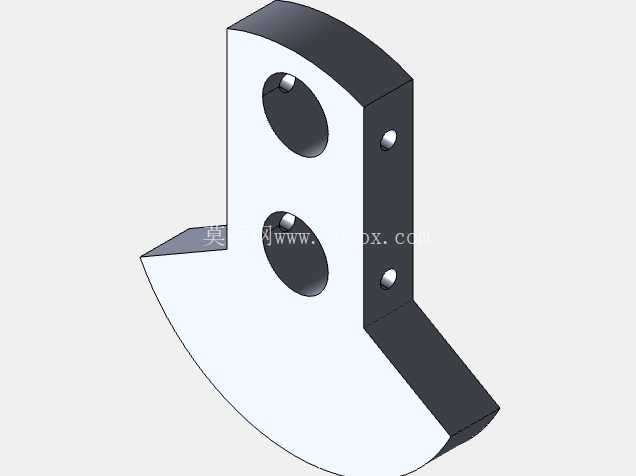

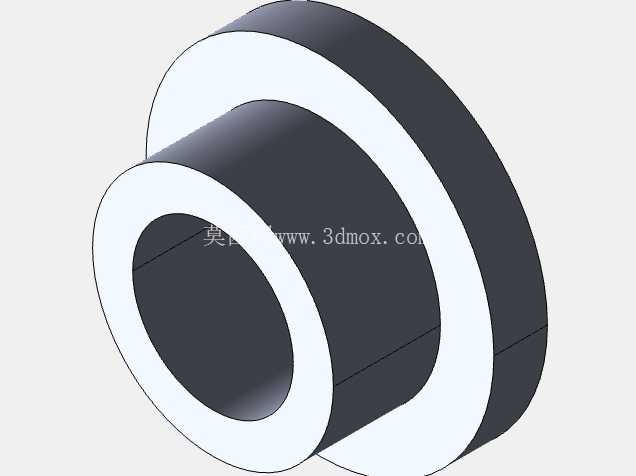

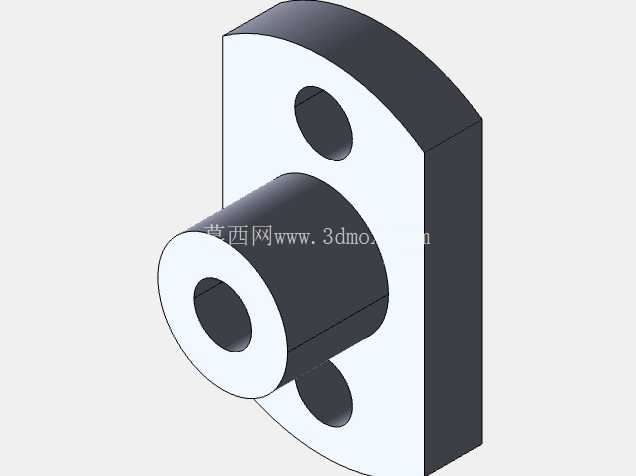

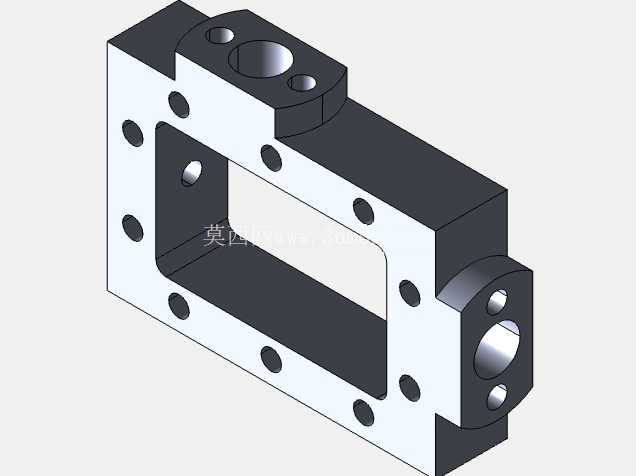

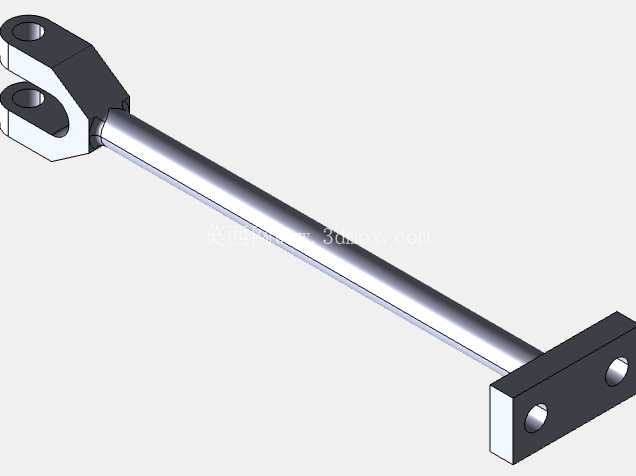

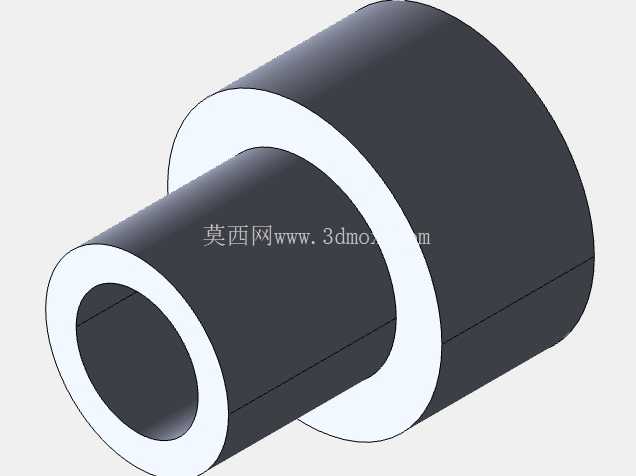

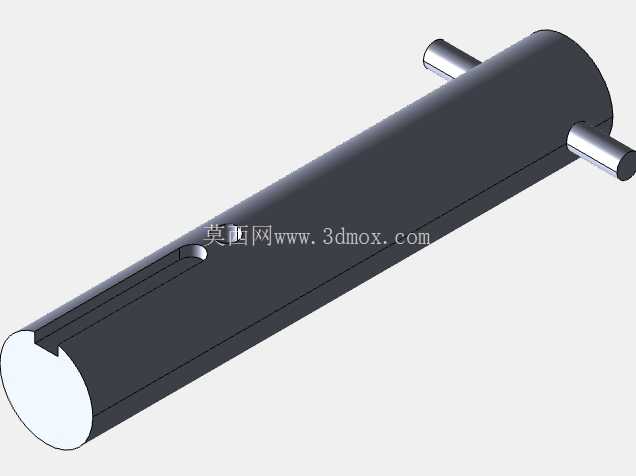

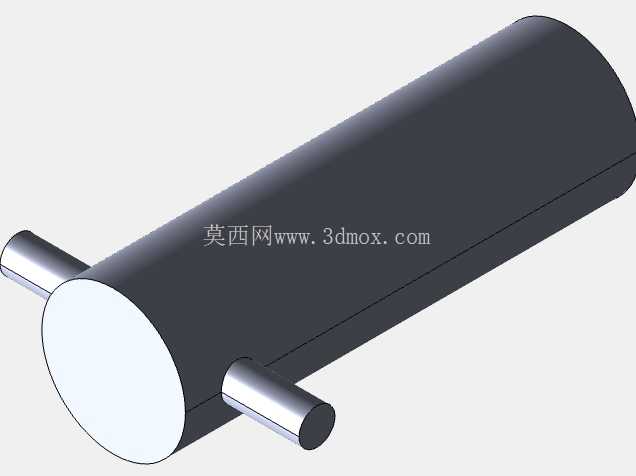

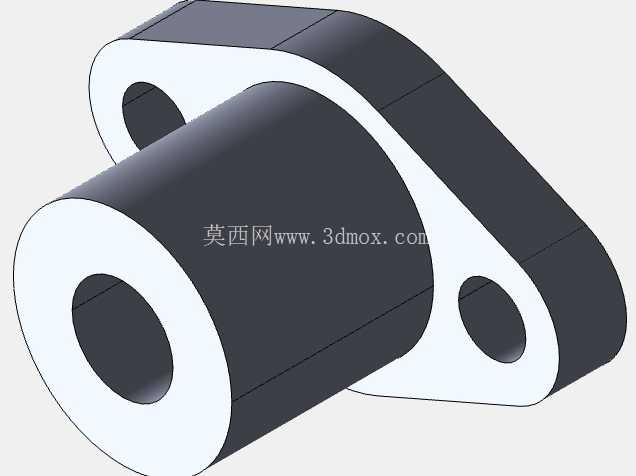

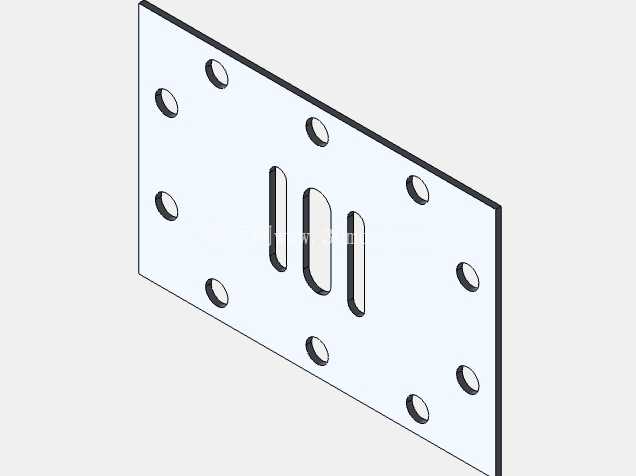

  从设计思路层面拆解,整机采用一体化铸造的机身底座,将缸体安装位、十字头导向滑道、曲轴轴承座全部集成在同一铸件上,从根源上避免了分体式装配带来的位置度误差,保证缸体中心轴线、十字头滑道中心轴线、曲轴回转中心的位置精度,减少装配过程中的找正工作量。缸体部分采用双层夹套结构,外层为蒸汽保温腔,可通入进汽端的高温蒸汽对缸壁进行预热,减少缸内蒸汽与缸壁接触时的冷凝损失,同时避免缸体内外壁温差过大产生的热应力变形;缸盖部分集成了进排气阀组的安装位,将配气机构的驱动连杆直接与曲轴端的偏心轮连接,无需额外的传动齿轮组,简化了配气驱动链路,降低了传动环节的机械损耗。十字头滑块采用分体式耐磨滑履设计,滑履与滑道接触的面可通过调整垫片调整配合间隙,长期运行出现磨损后无需更换整个十字头组件,仅需更换滑履或调整垫片即可恢复配合精度,降低后期维护的成本与工作量。曲轴采用整体锻造结构,主轴颈与曲柄销位置做了加大圆角处理,减少应力集中风险,两端的主轴承采用剖分式滑动轴承,可通过轴承盖的垫片调整轴承间隙,适配长期连续运行的磨损补偿需求。

  从外形尺寸与安装边界来看,整机沿缸体轴线方向的长度覆盖缸体、十字头腔、曲轴箱、飞轮四个部分,横向宽度以机身底座的安装面为最大边界,飞轮的外圆直径为整机的最大高度边界,安装时需注意飞轮外侧预留不小于飞轮半径的操作空间,方便后期进行皮带更换、飞轮盘车操作;底座上预留的四个安装螺栓孔呈矩形分布,安装基础需保证螺栓孔位置的平面度公差不超过0.2mm/m,避免底座安装时产生强制变形导致曲轴、滑道的同轴度偏差。缸体的进汽口位于缸盖上方位置,排汽口位于缸体下部靠近十字头腔的一侧,现场安装时需预留进排汽管道的连接空间,避免管道与飞轮、连杆运动部件产生干涉;曲轴的输出端位于飞轮外侧,可根据配套设备的传动需求,加装皮带轮、链轮或联轴器,输出端的轴向伸出长度需控制在轴承定位端面以内,避免额外的悬臂载荷影响主轴承的使用寿命。整机的润滑点分布在十字头滑道、曲轴主轴承、曲柄销铰接点、配气机构铰接点位置,设计时预留了集中润滑的油路通道,可外接稀油润滑系统实现连续自动润滑,也可通过预留的油杯进行手动定期注油,适配不同运维条件的使用场景。
