SMC型气动管路气源过滤装置结构设计

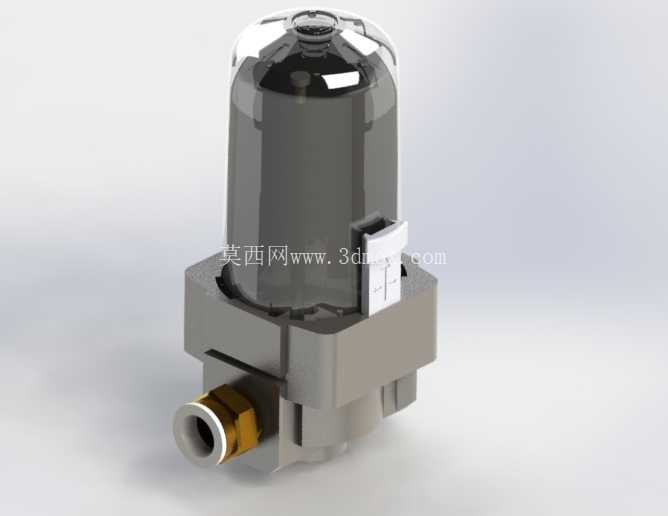

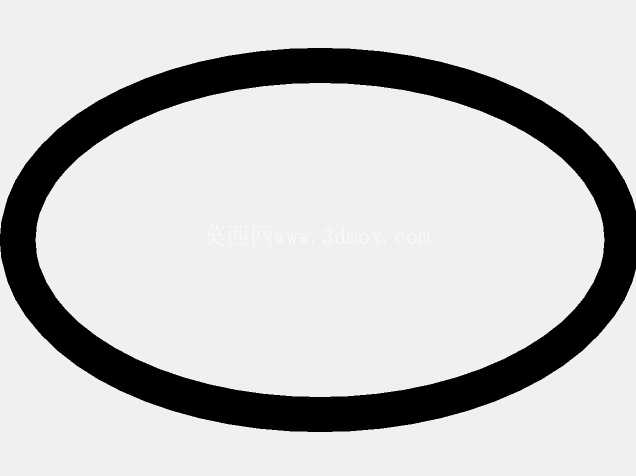

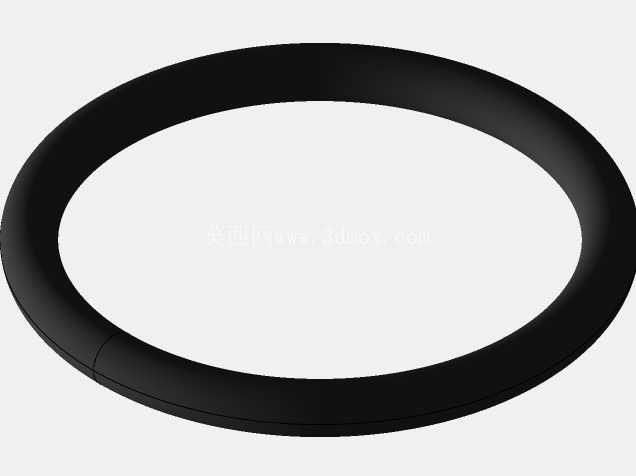

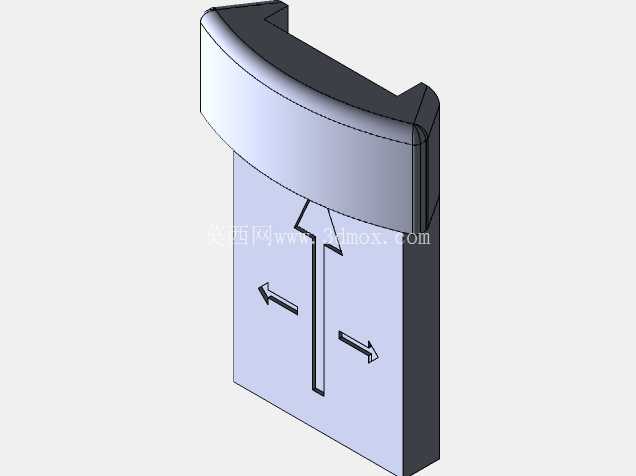

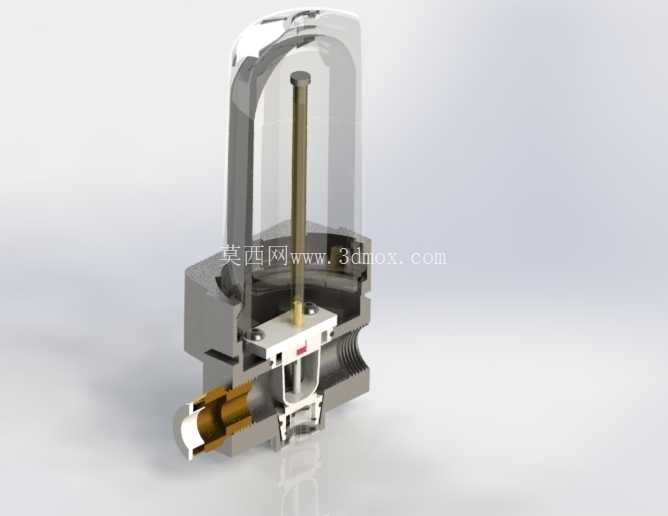

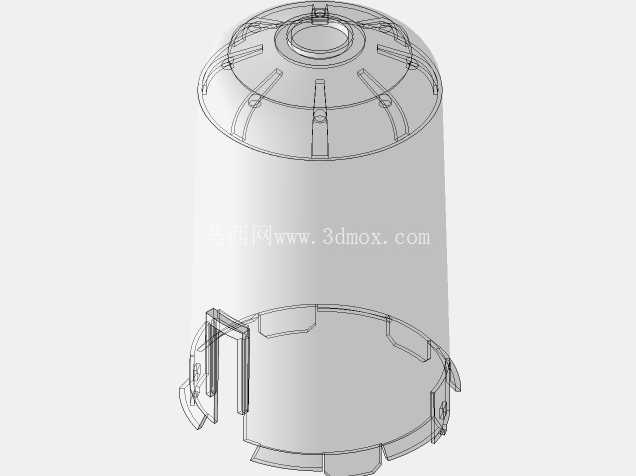

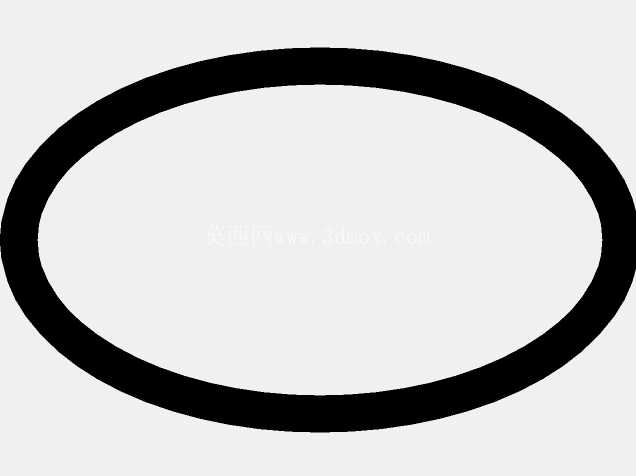

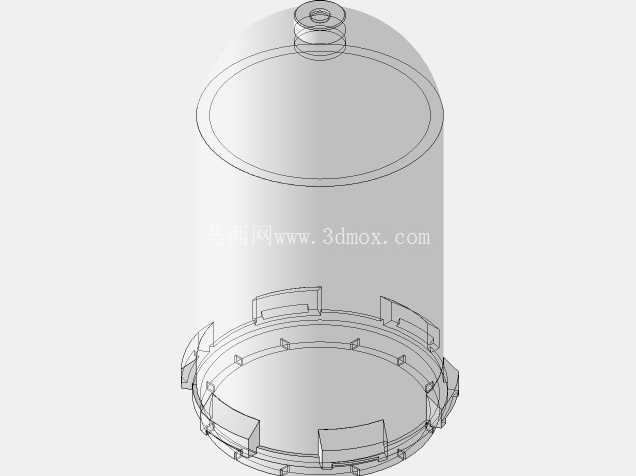

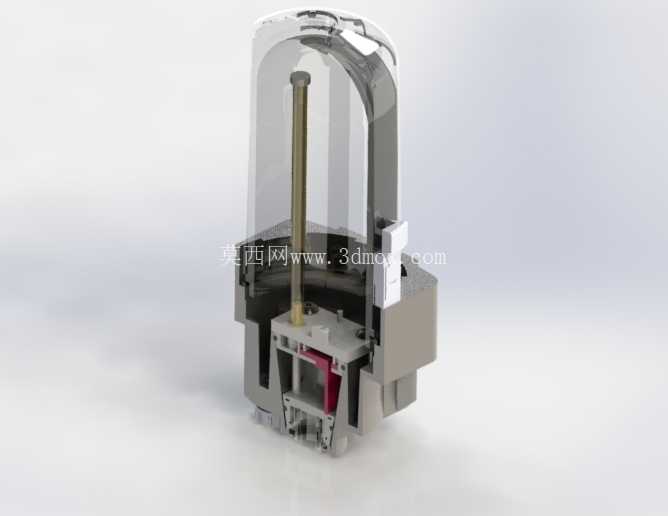

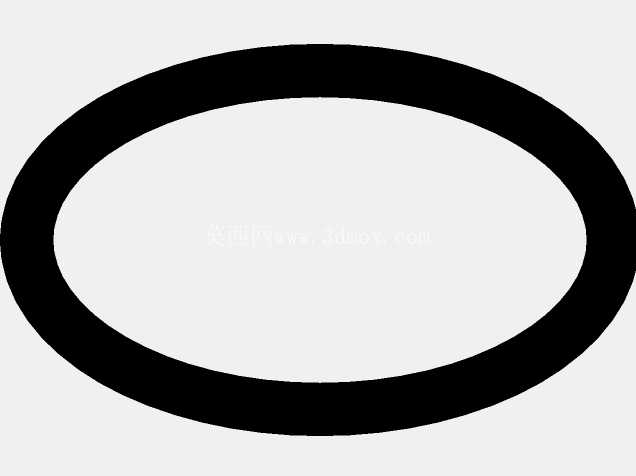

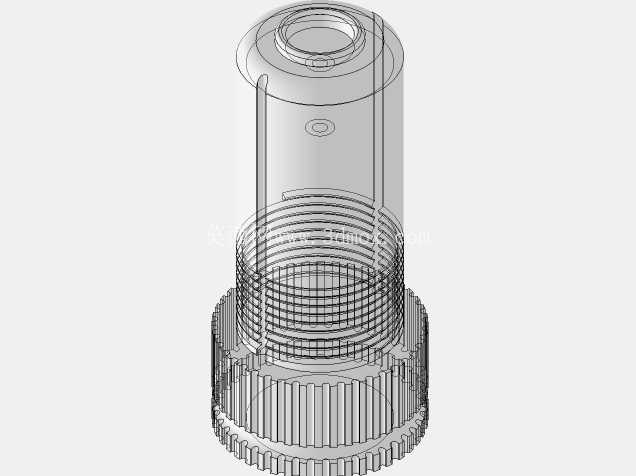

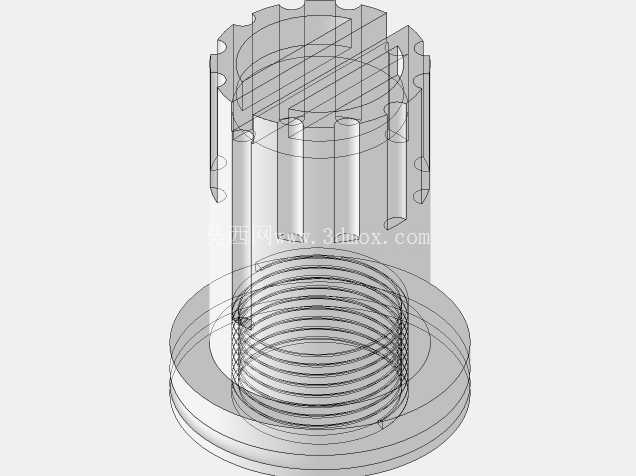

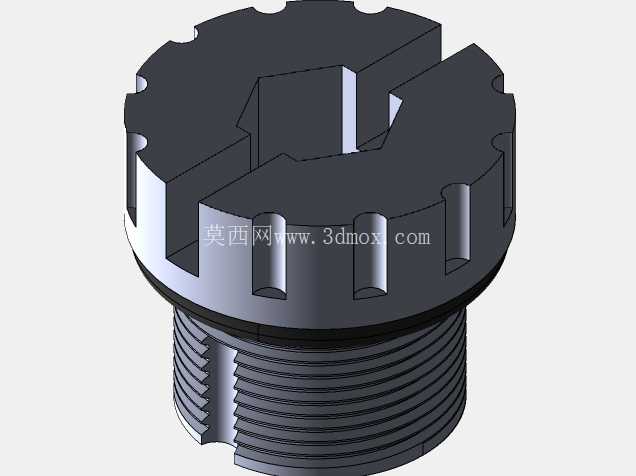

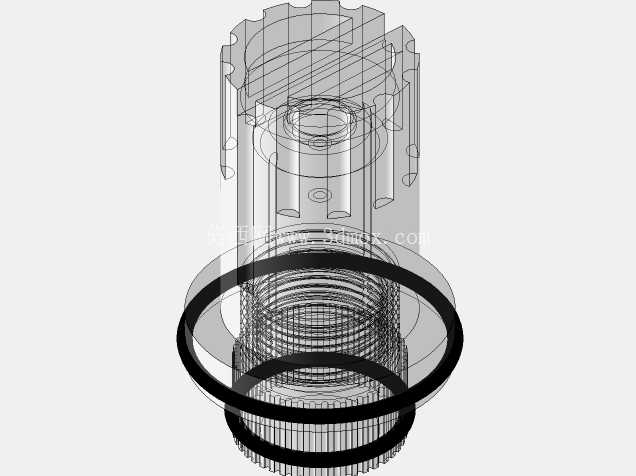

　　在气动自动化生产线的气源处理回路里，这类过滤装置是气源三联件里承担前置除杂功能的核心部件，安装位置通常在空压机储气罐出口之后、减压阀与油雾器的前端，用来滤除压缩空气里裹挟的液态水滴、金属锈屑、密封带残丝以及空气中的固体粉尘，避免杂质进入后续气动阀、气缸等精密执行元件，造成阀芯卡滞、密封件磨损、气缸内壁拉伤等故障。从结构设计来看，这款过滤装置采用上透明罩下金属基座的分体式结构，上部的透明滤杯采用高透耐冲击的工程塑料材质，日常巡检时可以直接观察内部积水水位与滤芯污染程度，不需要拆解设备就能判断是否需要排污或者更换滤芯，滤杯顶部的密封结构采用径向O型圈压紧密封，避免带压气体从杯体结合面泄漏，滤杯外侧的卡扣式锁紧结构，不需要额外工具就能手动解锁拆下滤杯，完成滤芯更换或者积污清理，相比螺纹旋合的结构，拆装效率更高，也不会因为长期使用螺纹锈蚀导致拆不下来。

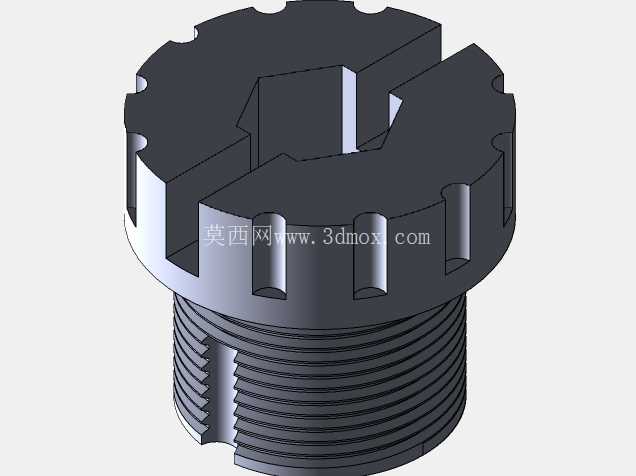

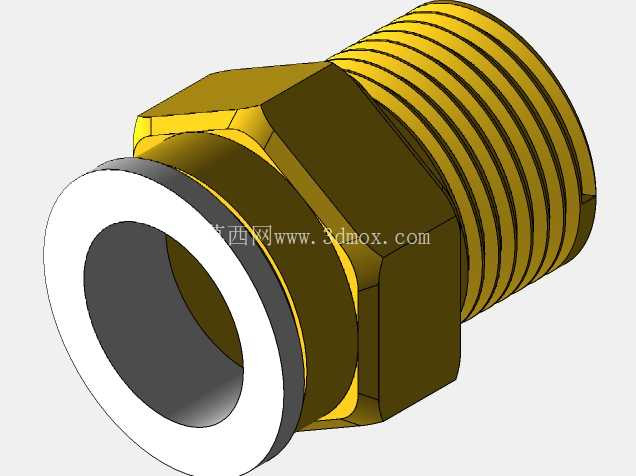

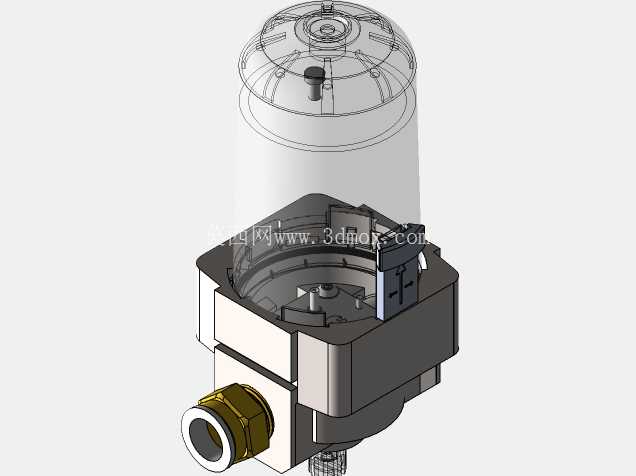

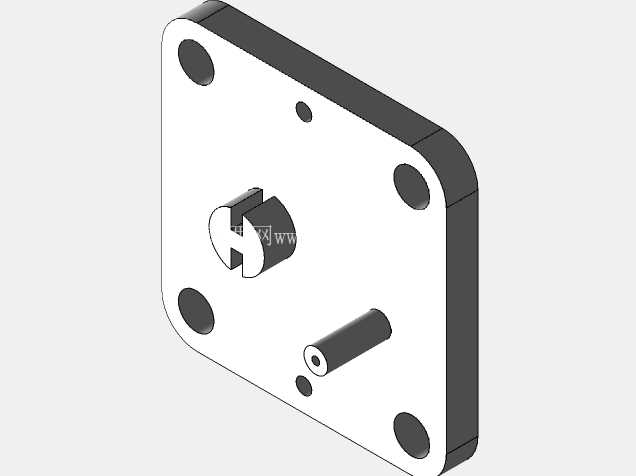

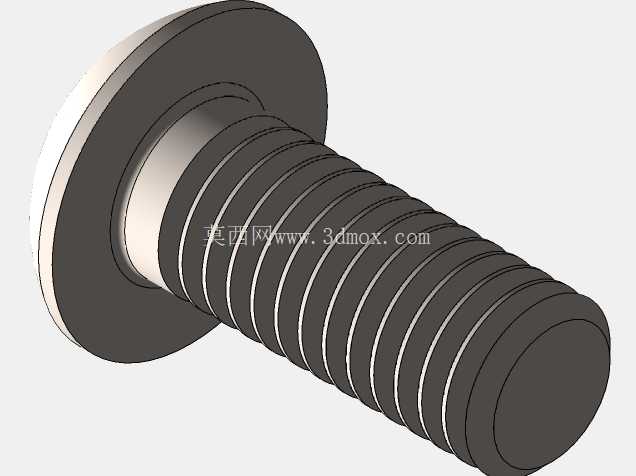

　　下部的金属基座采用压铸铝合金成型，表面做了阳极氧化处理，兼顾轻量化与抗腐蚀能力，基座上的进气与出气接口采用快插式接头设计，适配常见的气动软管外径，安装时直接把气管插入接头就能完成密封固定，不需要额外套螺纹密封带，也不需要使用管接头扳手，现场装配的效率很高，接口的流道做了圆弧过渡处理，避免直角流道造成的压损过大，减少气源压力在过滤环节的损耗。基座下部集成了手动排污阀结构，当滤杯内的积水积累到水位线位置时，按下排污阀的按钮就能在不停气的状态下排出杯内的积污与液态水，不需要关闭上游气源阀门，也不会影响整条气路的正常供气，适合连续运行的自动化产线使用。

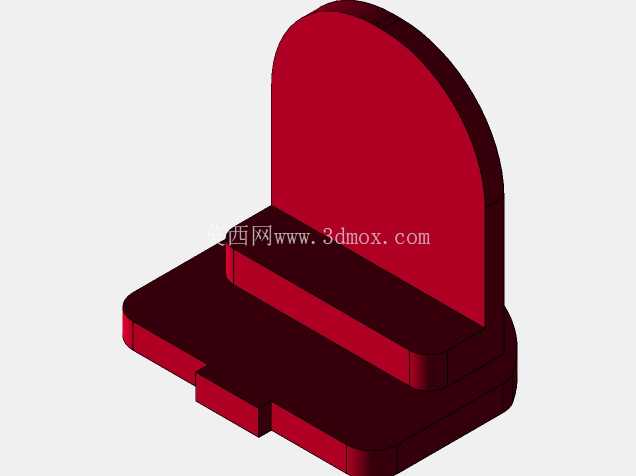

　　设计过程中需要重点考虑安装边界的尺寸约束，这类过滤器的安装通常采用支架垂直安装，必须保证滤杯朝下，不能倾斜或者水平安装，否则杯内的积水会被气流裹挟进入下游管路，失去过滤分水的作用，安装时要预留出下方至少50mm的操作空间，方便手动按压排污阀，同时要预留滤杯拆装的侧向空间，方便后期维护时拆下滤杯更换滤芯。滤杯的防护设计上，这类产品通常会在透明滤杯外侧加装金属保护罩，避免现场作业时硬物撞击导致滤杯破裂，造成压缩空气泄漏引发安全事故，不过这款模型展示的是无外置保护罩的轻量化版本，适合安装在设备内部无外力碰撞的气路仓内。滤芯的过滤精度通常根据下游用气设备的需求选择，常规气动回路选用40微米精度的滤芯就能满足普通气缸、气动阀的使用要求，如果是给气动量仪、精密气动轴承供气，则需要更换5微米甚至更高精度的滤芯，设计基座的滤芯安装位时要保证不同精度的滤芯可以通用互换，减少备件的种类。在气路布局设计时，过滤器的进出口方向不能接反，基座上的箭头标识要和气流方向保持一致，否则会导致滤芯被反向气流冲坏，同时排污阀的位置要朝向便于操作的一侧，不能被其他管路或者设备结构挡住，否则后期维护时无法操作排污。

　　这类过滤装置的额定工作压力通常在1MPa以内，适配常规工厂空压机的0.4-0.8MPa供气压力范围，设计时要做1.5倍额定压力的耐压测试，保证滤杯与基座的结合面不会在压力波动时出现泄漏，滤杯材质要耐受气动管路里常见的冷凝水、少量润滑油的腐蚀，避免长期使用出现材质开裂、透明度下降的问题。在三维建模过程中，要重点还原快插接头的内部卡簧结构、滤杯与基座的卡扣配合尺寸、排污阀的按压行程，这些细节直接影响后续做装配干涉检查、安装空间校核的准确性，尤其是快插接头的气管插入深度尺寸，要和实际产品的参数保持一致，避免现场安装时出现气管插不到位导致漏气的问题。另外，滤杯的容积设计要匹配用气设备的用气量与现场环境的湿度，南方高湿度环境下使用的过滤器要选择滤杯容积更大的型号，减少排污的频次，北方干燥环境下可以选择小容积的型号，节省安装空间。
