SMC气源过滤调节组合单元结构设计

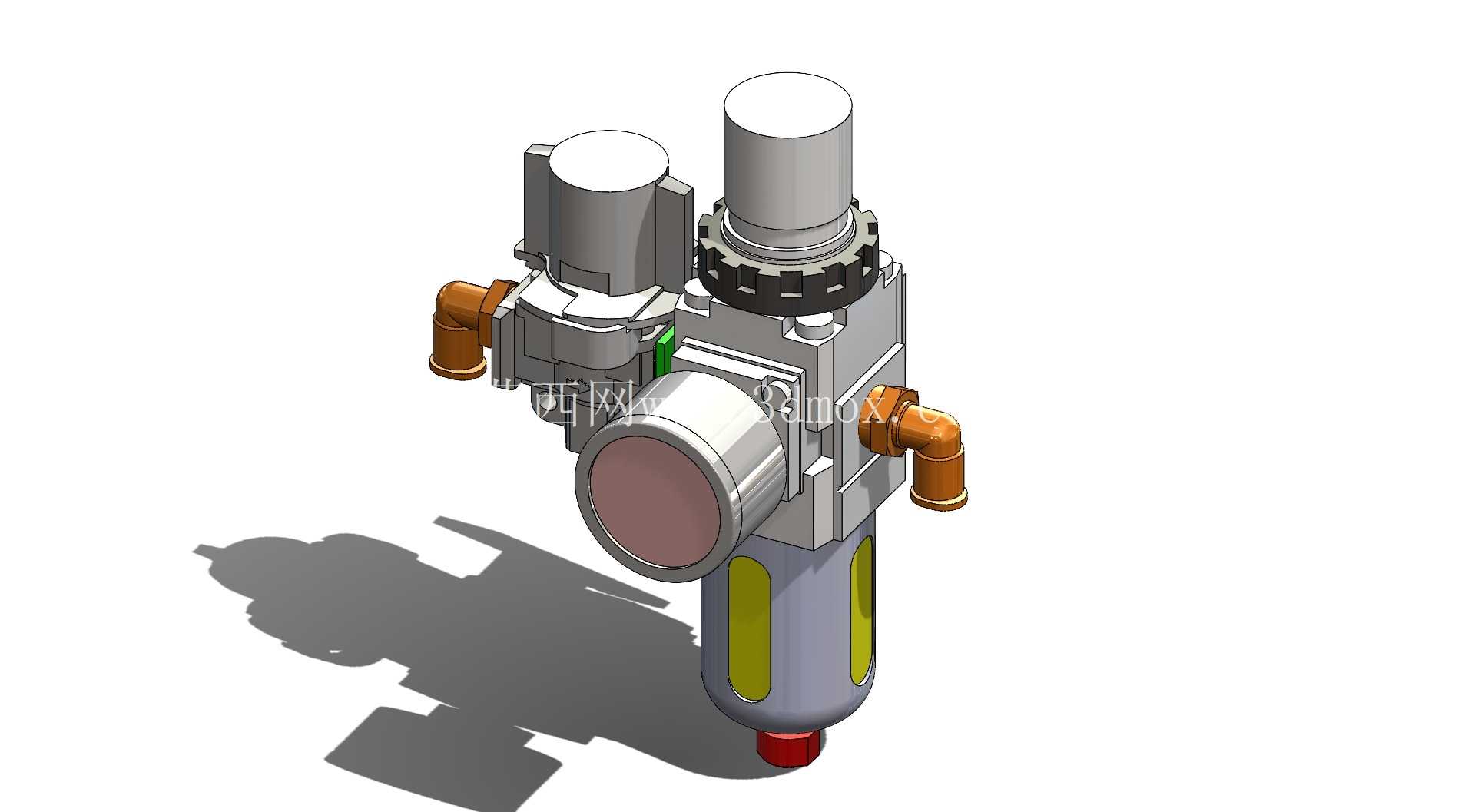

　　在气动系统的现场部署中，气源质量直接决定了后端执行元件的使用寿命与动作稳定性，这套过滤调节组合单元，正是气源处理段的核心集成部件，常见于自动化生产线气路入口、小型气动设备主机旁、装配工位气源接驳点等场景，承担着压缩空气净化与压力稳定输出的核心作用。从结构布局来看，该单元采用模块化集成设计思路，将过滤腔体、调压机构、可选装的油雾润滑模块整合在同一主体基座上，摒弃了传统分散式元件拼接带来的管路冗余、泄漏点多的问题。主体基座采用压铸铝合金成型，兼顾轻量化与结构强度，两侧预留的标准内螺纹接口可直接对接气源管路与下游用气支路，无需额外加工转接板，安装时可通过支架固定在设备型材框架上，也可直接通过管螺纹悬空接驳，适配不同的安装空间约束。

　　过滤段的透明滤杯采用耐冲击聚碳酸酯材质，侧面设置的黄色导流槽可引导压缩空气在腔体内形成旋流，依靠离心力分离空气中夹带的液态水与大颗粒杂质，杂质沉积在滤杯底部，底部红色旋钮为手动排水结构，日常维护时无需拆解管路即可排出积留的冷凝水，滤芯采用梯度孔隙结构，可拦截5μm以上的固体颗粒，满足常规气动执行元件、气动控制阀的气源清洁度要求。调压机构位于单元上部，带滚花纹理的调节旋钮可手动设定输出压力，上部的圆形压力表接口可外接压力表实时显示输出压力值，内部的膜片式调压结构可在入口压力波动、下游用气量变化时维持输出压力稳定，避免压力突变导致气缸动作冲击、扭矩输出不稳等问题。

　　侧面预留的模块接驳位可根据使用需求加装油雾器组件，对需要润滑的气动工具、气缸活塞部位提供定量油雾润滑，不需要润滑的场景则可直接封堵接口，无需更换主体结构。从安装边界来看，该单元的整体外轮廓适配常规气动柜的内部安装空间，滤杯下方预留足够的排水操作空间，调节旋钮的操作高度符合人体工程学要求，日常巡检时无需借助工具即可完成压力调整与排水操作。在实际选型应用中，这类集成式过滤调节单元相比分散安装的单一阀件，可减少30%以上的管路接头用量，降低气路泄漏概率，同时缩短气路安装的施工周期，在轻工自动化、汽车零部件装配、木工机械、包装设备等行业的气动系统中应用广泛。

　　设计过程中需要重点考虑滤杯的耐压强度、调压膜片的疲劳寿命、密封件的材质耐油特性，同时要兼顾不同工况下的环境温度适配性，比如在低温车间使用时需要更换金属滤杯避免透明材质脆裂，在多粉尘环境下需要加装防护罩避免滤杯被外力磕碰破损。该结构的三维建模过程中，对内部流道的圆角过渡、密封槽的尺寸公差、模块拼接面的平面度都做了细节还原，可直接用于气路布局的干涉检查、安装支架的配套设计，也可作为气动系统教学演示的具象模型，帮助设计人员理解气源处理元件的内部结构与工作逻辑。
