机械连接用双耳铰接支座结构设计

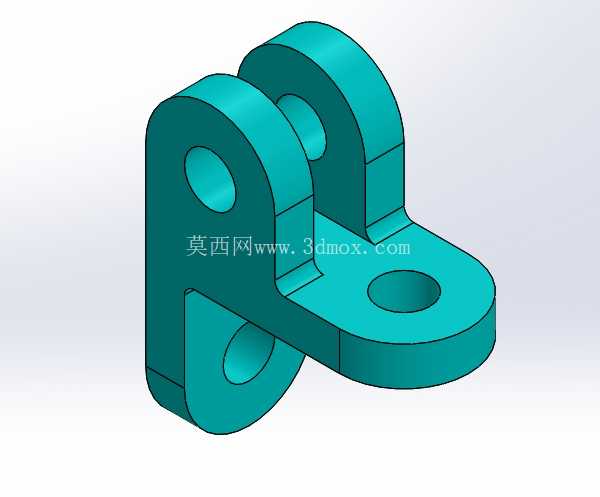

　　在常规非标自动化设备、小型工装夹具、教学实验机械装置的结构搭建环节，这类双耳铰接支座是出现频率极高的连接承载件，很多刚入行的结构设计人员容易忽略这类基础件的安装边界校核，往往直接调用标准件库模型就完成装配，等到现场调试时才会发现铰接转动卡滞、安装孔位干涉、承载后形变超差等问题，反而拖慢了整体项目的落地进度。从实际应用场景来看，这类支座主要承担两个方向的功能：一是作为固定端基座，为铰接转动的连杆、摆臂提供稳定的支撑基准，二是通过自身的双耳结构配合销轴，实现被连接件在单一平面内的定角度摆动，常见于小型气动推杆的端部连接、工装夹具的翻转定位机构、教学演示机械的连杆传动节点，部分轻载输送线的挡料摆臂固定端也会采用同结构的支座做承载基础。从结构功能特性上看，该支座采用一体成型的L型本体设计，底部为带单安装孔的平板结构，可通过螺栓直接固定在设备型材台面、安装基板的预设点位上，安装时无需额外加工适配沉台，只要保证安装面平面度达到IT12级精度即可满足固定要求；上部为平行布置的双耳支撑结构，两个耳板上同轴加工有销轴安装孔，孔位的同轴度公差控制在0.02mm以内，避免销轴穿入后出现别劲、转动阻力过大的问题；耳板内侧的间距根据常规铰接件的厚度预留了合理间隙，既不会因为间隙过大导致铰接件摆动时出现径向窜动，也不会因为间隙过小导致装配时需要额外修磨耳板内侧平面。

　　在设计思路层面，这类支座的建模需要优先确定三个核心尺寸边界：首先是底部安装孔的中心到双耳铰接孔中心的垂直高度，这个尺寸直接决定了铰接点的安装高度，需要匹配对应连杆、摆臂的转动半径，避免运动过程中出现杆件与安装面刮蹭的问题；其次是双耳板的内侧间距与耳板厚度，耳板厚度需要根据实际承载的径向载荷做核算，轻载场景下4-6mm的板厚即可满足1kN以内的径向承载要求，若应用在有冲击载荷的工位则需要适当增加板厚，同时在耳板与底板的衔接位置做圆角过渡，减少应力集中导致的断裂风险；第三是底部安装孔的孔径与孔边距，常规M6-M8的连接螺栓适配的孔径要预留0.5-1mm的安装调整间隙，孔边到支座边缘的距离不小于螺栓直径的1.5倍，避免螺栓锁紧时出现边缘崩裂的问题。

　　很多设计人员在建模时容易忽略耳板下方的加强结构，该支座在双耳板与底板的衔接位置做了局部加厚的加强筋设计，筋位的高度不超过耳板高度的三分之一，既不会干涉铰接件的摆动行程，又能大幅提升耳板与底板的连接强度，避免长期受载后耳板出现向外张开的形变。从安装边界来看，该支座固定时需要在安装面预留至少1.5倍底板轮廓的操作空间，方便内六角扳手拧紧底部的固定螺栓；双耳的外侧需要预留足够的销轴拆装空间，避免销轴穿入后被周边结构挡住无法取出；铰接件装配后，其摆动行程范围内不能有其他结构遮挡，尤其是摆臂向下摆动时，要核算最低位置与底板上表面的安全距离，预留至少2mm的间隙避免运动干涉。

　　这类零件的建模过程不需要做复杂的曲面造型，核心是保证各个安装孔位的形位公差符合装配要求，所有锐边都做R0.5的倒角处理，既避免加工后锐边割手，也能减少装配时零件边角对配合件表面的划伤。在实际选型应用时，不能只看外形尺寸匹配就直接选用，还要结合实际工况的载荷性质调整尺寸参数，如果是长期受交变载荷的工位，还要对耳板与底板的衔接位置做有限元应力校核，避免长期运行后出现疲劳断裂的问题。对于教学场景的原型制作来说，这类零件可以直接采用3D打印制作，只要保证孔位的同轴度精度，就能满足演示装置的运动要求，不需要额外做表面处理；如果是工业设备上实际使用的承载件，则需要采用45号钢加工后做发黑处理，或者采用不锈钢材料加工适配有防腐要求的工位，加工时要保证铰接孔的表面粗糙度达到Ra1.6，减少销轴转动时的磨损，延长零件的使用寿命。
