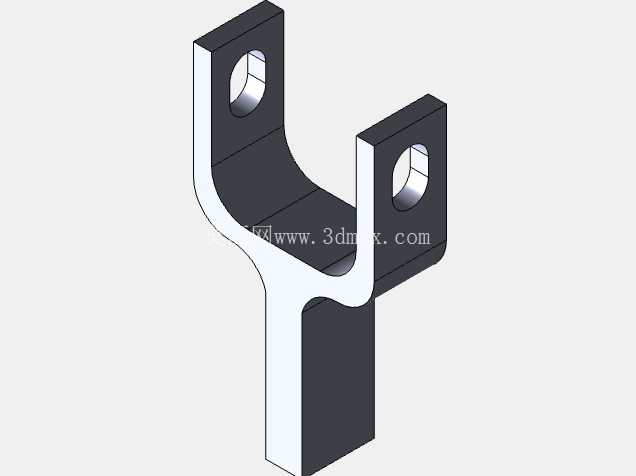

带双螺栓孔弯曲U型安装固定支架

在汽车冲压产线的工装辅具搭建、流体管路布设、小型传感元件固定场景中，这类带双安装孔的U型弯折支架是出镜率极高的通用连接构件，不同于平直的角码或直片式固定件，它的弯折结构天然留出了避让空间，能在不额外增加垫高垫块的前提下，跨过凸起的型材棱边、管线外壁或是设备安装面的凸台结构，完成两个垂直或存在高度差的安装面之间的刚性连接。

从结构设计逻辑来看，这个支架采用等厚钣金冲压弯折成型，整体分为三个功能区段：一端是平直的长条形安装臂，用来搭接到需要固定的主体构件上，比如方形导轨的侧面、矩形钢管的外壁，长条形的臂身可以根据实际安装位置的偏差做小幅的位置调整，避免孔位对不上的装配问题；中间是大圆角过渡的U型弯折段，弯折处采用大圆弧过渡而非直角折弯，一方面是减少钣金弯折处的应力集中，避免长期受振动载荷出现弯折处开裂，另一方面大圆角的内壁可以更好地贴合圆形管件的外壁，当用来固定圆管类构件时，接触面积更大，夹紧后的防滑性能更好，不会因为设备运行的振动出现松动移位；另一端是带单个螺栓过孔的平直安装法兰，和长安装臂上的螺栓孔形成两点固定结构，两个孔分别位于U型结构的两个平直段上，安装时可以先将一端的螺栓预紧，调整好被固定件的位置后再锁紧另一端螺栓，装配容错率比单孔固定结构高很多。

实际使用中，这类支架的适配场景非常宽泛，在汽车焊装工位的气路管线排布中，它可以卡在工位型材框架的棱边上，用来固定气管的快速接头座，不需要在型材上额外打孔，利用弯折的卡口卡在型材边缘，再通过螺栓锁紧就能完成固定，后期调整管线位置时只需要松掉螺栓就能移动支架位置，不会破坏型材的原有结构；在小型冲压设备的外围安全防护栏安装中，它可以连接防护网的方形边框和设备的机架立面，U型的弯折空间刚好可以容纳防护网的网片厚度，不需要额外加装垫片就能让安装面贴合紧密；在设备的传感元件安装中，比如接近开关、光电传感器的固定，长条形的安装臂可以调整传感器的伸出长度，配合U型结构的高度差，能让传感器的检测面刚好对准待检测的工件位置，不需要额外定制加长的安装杆。

从安装边界来看，这个支架的两个安装孔均为标准螺栓过孔，适配市面上常用的内六角圆柱头螺栓或六角头螺栓，孔位的边缘做了小倒角处理，避免螺栓穿入时被钣金的锐边刮伤螺纹，也能让螺栓头的端面更好地贴合支架表面，锁紧时不会出现偏斜。弯折段的内空高度决定了它能容纳的被连接件的最大厚度，设计时这个高度预留了足够的间隙，既能卡入标准厚度的铝型材壁，也能容纳外径在一定范围内的圆形管件，不会出现卡接过紧无法装配或是间隙过大导致固定后晃动的问题。长安装臂的长度设计也经过考量，既不会因为过长导致支架受力时出现臂身弯曲变形，也不会因为过短导致无法调整安装位置，在常规的工业安装场景中，这个长度可以覆盖绝大多数的位置调整需求，不需要现场再对支架进行裁切修改。

不同于铸造或机加工的支架构件，这种冲压成型的U型支架生产效率高，成本更低，而且钣金材质的韧性更好，在承受一定的冲击载荷时可以通过微小的形变吸收能量，不会像铸铁件那样直接断裂，更适合用在有振动的工业设备周边。支架的表面没有多余的凸起或棱角，所有的边缘都做了去毛刺处理，安装时不会划伤操作人员的手套或是管线的外壁，在狭小的安装空间内操作时也不会因为尖锐的边角造成安装阻碍。两个安装法兰面的平面度经过冲压工序保证，锁紧螺栓后可以和安装面完全贴合，不会出现翘边导致的固定不稳，长期使用也不会因为应力不均出现螺栓松动的问题。

在实际选型时，这类支架不需要做复杂的受力校核，只要被固定件的重量在常规钣金件的承载范围内，安装空间的尺寸和支架的弯折内空、臂长匹配就可以直接选用，相比需要现场弯折制作的自制支架，这种标准化的冲压支架一致性更好，批量安装时不会出现每个支架角度不一致、孔位偏差大的问题，能大幅提升现场装配的效率，也能让整个设备的管线、辅件安装更加规整美观，后期维护时拆卸和重新安装也更加方便。
