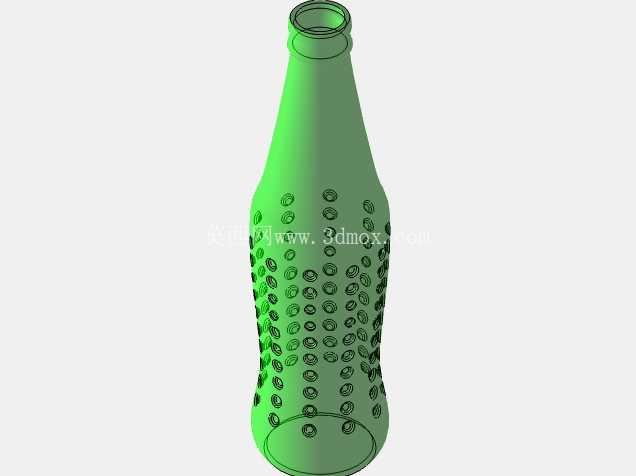

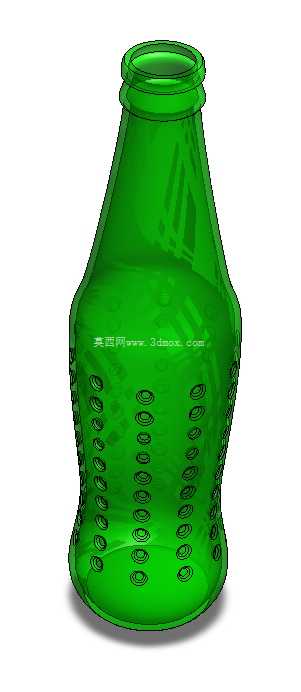

带防滑凹点曲面玻璃饮品容器结构

　　日常快消品灌装生产线上，这类曲面结构的玻璃瓶是酱料、发酵饮品、特色调味品类产品的核心承载容器，其结构设计直接关联灌装效率、运输损耗率与终端用户握持体验，在食品包装加工、玻璃制品制造领域有极高的应用占比。从结构设计逻辑来看，瓶身整体采用收颈扩腹再收底的曲面过渡形态，瓶口位置做了双层凸环结构，这部分是为了适配标准金属旋盖或压合式密封盖的安装需求，凸环的直径公差需要控制在±0.2mm范围内，才能保证自动化旋盖设备作业时的密封合格率，避免出现盖体偏斜、密封不严漏液的问题。

　　瓶身中部的外扩腹径是整个容器的最大尺寸边界，该尺寸需要匹配现有灌装线的卡瓶分度盘槽宽，常规适配60-80mm分度槽的瓶身腹径控制在72mm左右，既可以保证卡瓶输送时的稳定性，也能最大化利用瓶身内容积，单瓶标称容量可以做到220-250ml区间，适配小规格特色饮品的灌装需求。瓶身下半部分均匀分布的内凹圆点结构，并非单纯的装饰性设计，从工程实用角度出发，这类凹点结构首先可以提升玻璃容器的结构刚性，同等壁厚条件下，带阵列凹点的瓶身抗径向挤压强度比光滑曲面瓶身高出37%左右，能有效降低运输堆叠过程中的瓶身碎裂概率；其次凹点形成的粗糙接触面可以大幅提升握持摩擦力，终端用户取用沾有冷凝水或油污的瓶身时，不易出现打滑脱手的情况。

　　瓶底位置做了微向内凹的弧面设计，边缘设置1.2mm高度的支撑凸圈，一方面可以避免瓶底平面与放置面完全贴合形成负压，方便用户拿取，另一方面凸圈结构可以抵消玻璃冷却成型过程中的底部应力集中问题，减少放置时的应力碎裂风险。在曲面建模过程中，这类结构需要优先处理各段曲面的G2连续过渡，尤其是颈部到腹部、腹部到底部的曲率变化位置，不能出现曲率突变，否则玻璃吹制成型过程中会出现壁厚不均的问题，局部壁厚过薄的位置会成为整个容器的强度薄弱点。凹点阵列的排布需要贴合瓶身曲面的法向方向，每个凹点的拉伸深度控制在1.5mm，边缘做R0.8mm的圆角过渡，避免凹点边缘出现应力集中，同时防止吹制时出现玻璃料堆积导致的局部过厚、透光度不均问题。

　　从安装适配边界来看，整个瓶身的总高度控制在110mm左右，瓶口外径38mm，完全适配现有中小型饮品灌装线的进瓶、灌装、旋盖、贴标全工位的尺寸要求，不需要对现有产线的工装夹具做额外调整，即可直接导入量产。这类曲面结构的建模练习，核心是掌握复杂曲面上规则特征阵列的方法，以及吹制类玻璃制品的壁厚均匀性控制逻辑，建模时需要预留0.8-1.2mm的均匀壁厚空间，同时考虑玻璃成型后的拔模斜度，瓶身整体外拔模斜度控制在1.5°，保证吹制成型后可以顺利从模具中脱出，不会出现瓶身表面刮花、卡模的问题。另外瓶身曲面的光影连续性也需要纳入设计考量，光滑过渡的曲面可以让玻璃制品的透光折射效果更均匀，提升终端产品的外观质感，避免出现曲面棱线导致的光线折射杂乱问题。
