凸轮联动间歇进给锁止机构结构设计

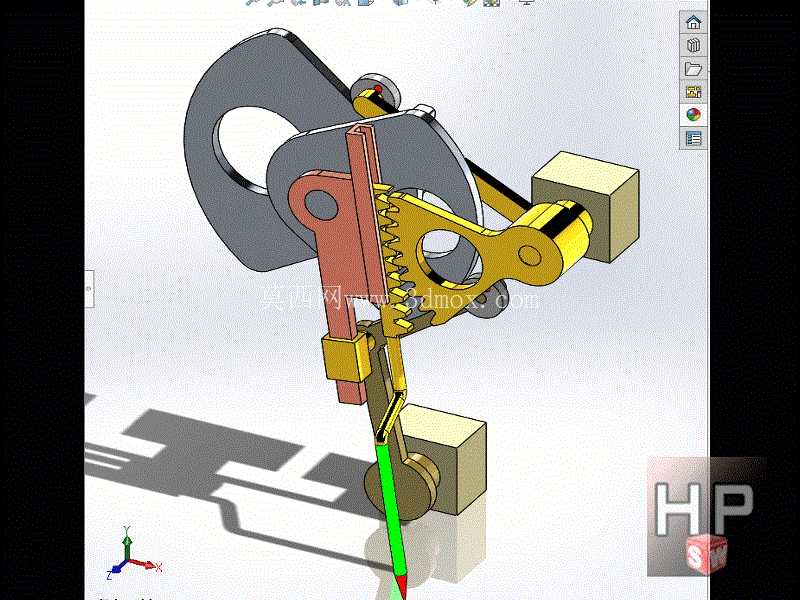

　　这套凸轮联动机构主要面向轻工自动化生产线的间歇进给工位设计，常见于小件冲压、端子压接、小型零件装配等需要精准步距进给、到位锁止的工序场景，能够替代传统槽轮机构在小载荷、高频率启停工况下的应用，弥补槽轮机构冲击大、锁止间隙难调整的缺陷。从结构组成来看，整套机构包含盘形凸轮、带齿扇的摆杆、直线进给齿条、锁止拨块、复位弹性件几个核心部分，盘形凸轮的轮廓曲线根据进给行程、停歇时间参数做了分段设计，升程段驱动摆杆绕固定铰点摆动，摆杆端部的齿扇与直线齿条啮合，将摆杆的回转运动转化为齿条的直线进给动作，停歇段轮廓对应齿条进给到位后的保持阶段，此时锁止拨块在扭簧作用下卡入齿条的定位齿槽，避免进给到位后出现反向窜动，回程段凸轮带动摆杆复位，齿条在端部拉簧作用下完成回程动作，等待下一个进给循环。

　　设计过程中首先要明确安装边界，整套机构的安装基准为底部的两个方形安装块，两个安装块的中心距、安装孔位需要匹配设备台板的预留安装位置，固定铰点的同轴度公差控制在0.02mm以内，避免摆杆摆动过程中出现卡滞；凸轮与驱动轴的连接采用平键周向固定，轴端用挡圈做轴向限位，保证凸轮运转过程中无轴向窜动，轮廓曲线的加工精度直接影响进给步距的准确性，建模时轮廓线采用高阶样条曲线拟合，避免折线连接带来的刚性冲击。

　　齿扇与齿条的啮合侧隙控制在0.01-0.03mm之间，侧隙过大会导致进给到位后存在反向间隙，影响进给精度，侧隙过小则会在高速运转时出现齿面磨损加剧、传动卡滞的问题；锁止拨块的接触面做了15度的楔角设计，卡入齿槽后能够形成自锁，即使进给方向存在反向载荷也不会出现脱开，拨块的转动铰点处设置了微型含油轴承，降低频繁摆动带来的磨损。实际应用中，这套机构的进给行程可以通过更换不同轮廓的凸轮、调整齿扇的啮合初始位置来适配不同的工位需求，不需要改动整体安装结构，适配性较强；相比气缸进给的方案，这套纯机械联动的结构不需要额外配置电磁阀、气源处理元件，在紧凑空间的小型设备上安装更方便，同步性更好，只要驱动轴的转速稳定，就能保证进给动作与其他工位的动作完全同步，不会出现气动元件响应延迟带来的工位匹配误差。

　　建模过程中对所有运动副都做了干涉检查，摆杆摆动到极限位置时与周边固定件的最小间隙保留1.5mm，避免加工误差、装配误差带来的运动干涉；齿条的导向部分采用滑动导向槽设计，导向槽的长度比齿条最大行程长5mm，保证齿条全程都有导向支撑，不会出现偏载卡滞的情况；复位弹簧的拉力经过反复校核，既要保证齿条回程时能够顺畅回到初始位置，又不能拉力过大导致凸轮升程段的驱动负载过高，加剧凸轮轮廓的磨损。在小载荷高速进给的工况下，这套机构的运转频率可以达到每分钟120次循环，能够满足大部分小型自动化设备的节拍要求，所有易磨损部件都采用模块化设计，锁止拨块、齿扇、凸轮都可以单独拆卸更换，不需要拆解整套机构，后期维护成本较低。
