Wick100G高压消防离心泵空间布局参考

在小型消防系统集成、尤其是机载消防作业单元的布局设计环节，泵体的空间占位数据是前期方案排布的核心依据之一，这款高压离心泵的空间包络模型，正是为解决紧凑场景下的设备干涉问题而搭建。从实际应用场景来看，这类小流量高扬程的离心消防泵，既可以搭载在多旋翼无人机平台上执行高层楼宇初期火情压制、山林火点精准扑救作业，也可以作为固定消防设施、便携消防模组的核心增压部件，在有限安装空间内完成灭火剂的高压输送。

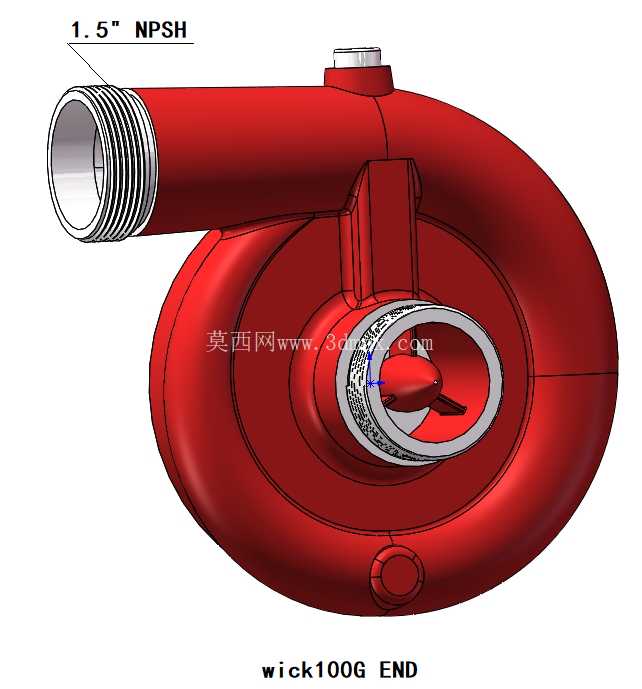

从功能特性上看，该泵采用单级离心式结构，依托叶轮高速旋转产生的离心力对流体做功，能够在较小的体积下实现稳定的高压输出，适配清水、水基灭火剂等常见消防介质的输送需求。入口端设置1.5英寸NPSH外螺纹接口，能够匹配标准消防水带或快插接头，保证入口流道的通流面积满足额定流量下的介质吸入要求，降低气蚀发生的概率；出口端采用同规格标准螺纹接口，可直接对接喷射管路或分流模块，减少现场适配的额外加工工作量。

设计思路上，这个模型并非面向生产加工的最终细化模型，而是聚焦安装边界的空间占位参考，核心是把泵体在安装完成后所有方向的最大外轮廓、接口位置、安装点位都做了精准还原，方便结构工程师在做整体系统布局时，提前预留足够的安装与操作空间，避免后续详细设计阶段出现管路干涉、安装工具无操作空间、维护拆卸距离不足等常见问题。安装法兰采用行业通用的4螺栓固定模式，螺栓分布圆直径约115毫米，这个安装尺寸能够匹配多数通用泵架、机载挂载点的固定孔位，不需要额外设计转接法兰就能完成初步固定，降低集成阶段的结构改造成本。输入轴采用直径15.875毫米的直轴结构，也就是行业内常用的5/8英寸轴径，这个尺寸能够直接匹配标准规格的联轴器，和驱动电机、内燃机等动力源完成同轴连接，轴段长度也预留了足够的联轴器安装空间，保证动力传输过程中的同轴度要求，减少偏载带来的振动和轴承磨损问题。

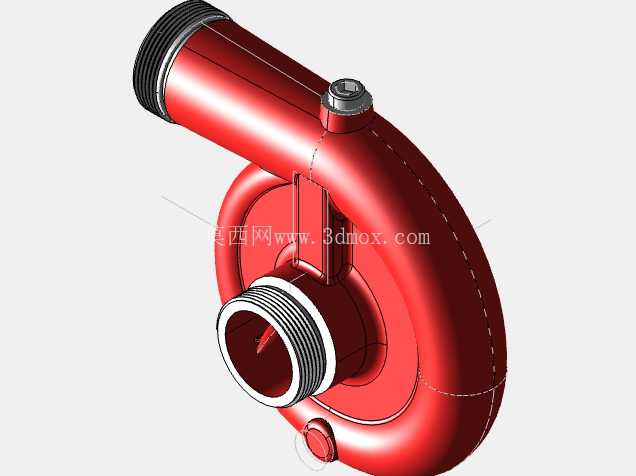

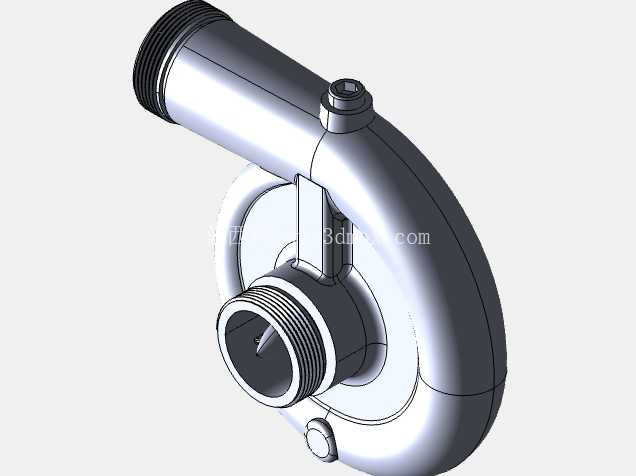

从外形尺寸与安装边界来看，模型完整还原了泵体蜗壳的最大外圆轮廓、入口管段的伸出长度、顶部排气堵头的凸起高度、底部放油堵头的突出尺寸，所有超出泵体主体轮廓的结构都被纳入包络范围，工程师在排布周边部件时，只要不侵入这个包络范围，就能保证泵体安装后不会和周边的油箱、控制器、管路、机架结构发生碰撞。需要注意的是，这个模型侧重空间占位的准确性，对于内部流道的精细曲面、叶轮叶片的具体型线、密封件的沟槽细节等不影响外部布局的结构做了简化处理，在做泵体本身的性能优化、内部零件详细设计时，还需要结合实际测绘的零件尺寸做进一步细化，但在系统集成的方案阶段、设备选型的空间校核环节，这个包络模型的精度完全能够满足布局设计的需求，能够帮助工程师快速完成多方案的排布对比，减少后期方案调整的工作量。

在实际选型应用中，这类高压消防泵的布局还要考虑周边管路的弯曲半径、线缆的走线空间、维护操作的手部活动范围，这个模型在接口位置的精准还原，也能帮助工程师提前计算管路接头的安装角度，避免出现接头拧紧时工具无操作空间、管路弯折角度过大影响通流能力的问题。对于做小型消防设备集成、无人机挂载设计的工程师来说，提前拿到准确的泵体空间包络数据，能够在方案设计初期就把整体设备的重心、外形尺寸控制在设计要求范围内，避免等到详细设计阶段才发现泵体占位和其他部件冲突，导致整体方案推倒重来，大幅提升前期方案设计的效率，减少不必要的反复修改。
