压铸工序用对半式夹紧工装夹具结构

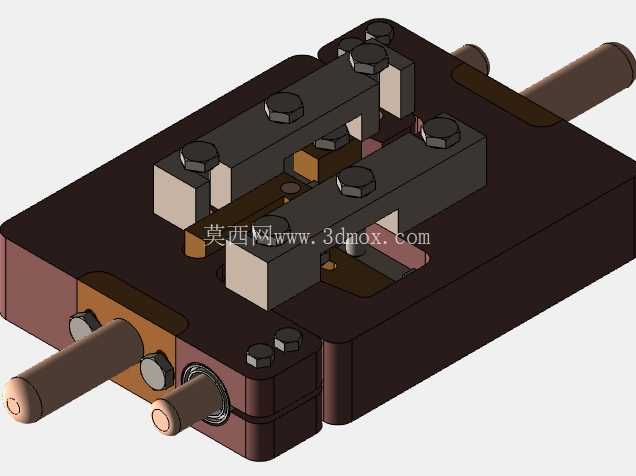

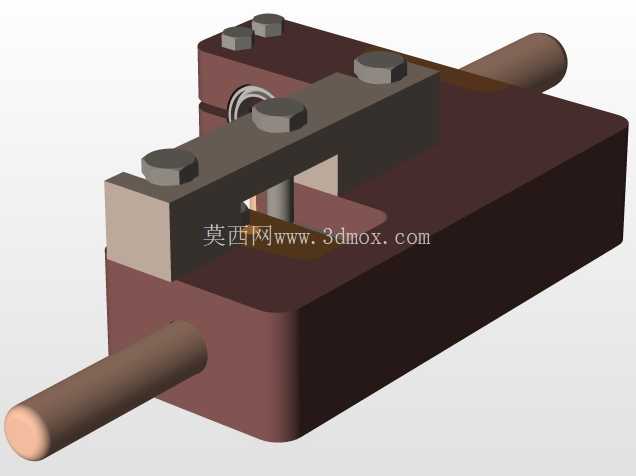

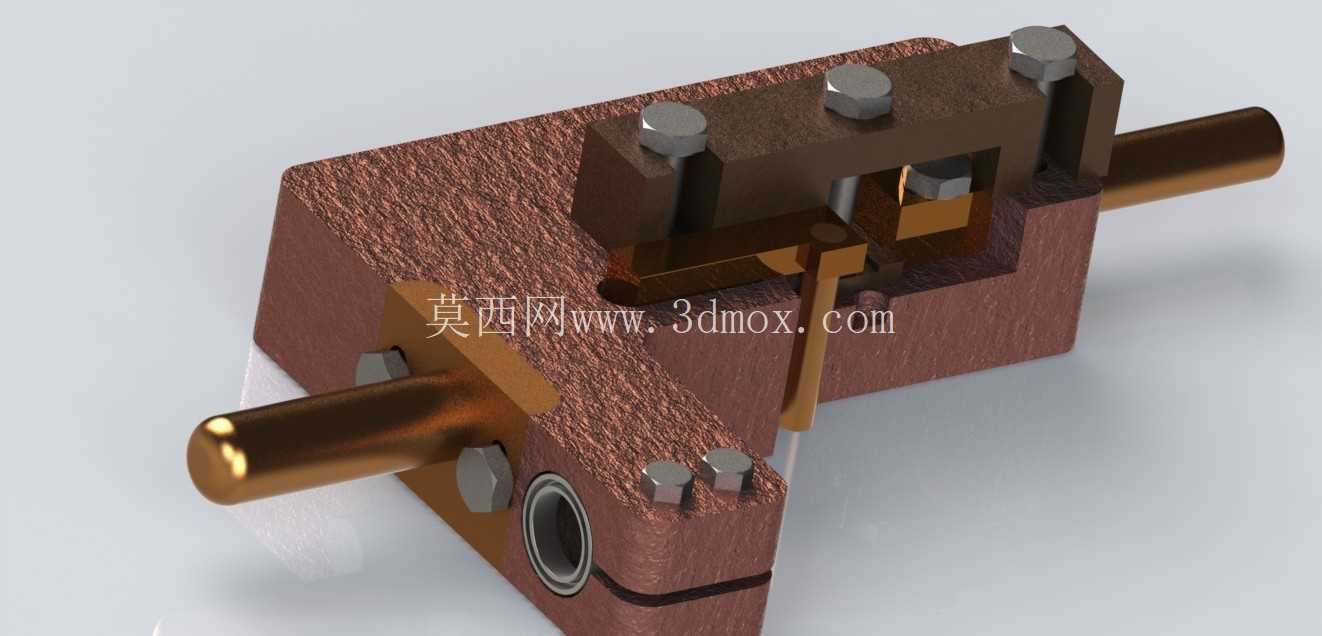

　　在有色金属压铸生产的后处理及工序间流转环节，这类对半开合式夹紧夹具是工位上的常用工装，主要承担压铸毛坯件的定位夹持作用，适配去飞边、钻孔、端面打磨等多道机加工序的装夹需求，避免工件在加工过程中出现位移、振颤问题，保障加工尺寸的一致性。从结构组成来看，整套夹具采用分体式基座设计，主体基座为铜合金材质，具备较好的耐磨性能与导热性，适配压铸车间高温工件的短时装夹场景，不会因为工件余温导致基座过快形变。基座上集成了三组内六角紧固螺栓，用于上压块的锁紧固定，上压块与基座的贴合面做了定位止口设计，装配时无需反复调整对齐，拧紧螺栓即可保证压合面的平行度，减少装配调试的辅助时间。

　　夹具两侧伸出的导向轴为淬火处理的碳钢材质，表面粗糙度控制在Ra0.8以内，可适配配套的滑动安装座，实现夹具在工位滑台上的水平进给动作，导向轴与基座的连接采用过盈配合加侧面紧定螺钉防松的结构，长期往复滑动也不会出现轴体松动偏移的问题。基座侧面预留的内螺纹接口可接入压缩空气管路，配合内部的微型气道实现装夹位的碎屑吹扫，加工过程中产生的金属切屑不会积存在定位槽内，省去了人工频繁清理定位面的步骤。设计这类对半式夹具时，首先要匹配对应压铸毛坯的外形轮廓，在基座与上压块的贴合面加工出与工件外形适配的仿形定位槽，定位槽的尺寸公差控制在工件毛坯公差的1/3区间，既保证工件可以顺利放入，又不会出现装夹间隙过大导致的加工偏斜。

　　考虑到压铸毛坯存在拔模斜度，仿形槽的入口处做了15度的导向倒角，操作人员无需精准对位即可快速将工件放入装夹位，单工位装夹时间可控制在3秒以内，适配流水线的生产节拍。安装边界方面，整套夹具的主体外形为矩形块结构，底部安装面的平面度公差为0.02mm，可直接固定在标准T型槽工作台上，也可通过两侧导向轴搭配直线轴承安装在自动化滑台模组上，适配手动加工工位与自动化加工单元的不同安装需求。夹具的开合行程通过上压块的紧固螺栓调节范围控制，可兼容一定尺寸区间内的同类型压铸工件，无需更换整套夹具即可完成多规格产品的快速换型，降低生产现场的工装储备成本。

　　在实际使用场景中，这类夹具常配套在台式钻床、小型砂带打磨机的工位上，相比通用台虎钳，仿形定位的结构不会夹伤压铸毛坯的已加工面，同时夹紧力分布更均匀，不会因为局部夹紧力过大导致薄壁压铸件出现变形。夹具的分体式结构也便于易损件的更换，长期使用后如果仿形定位槽出现磨损，只需更换对应的基座或压块模块，无需报废整套工装，进一步压缩生产维护成本。结构设计上没有采用复杂的液压或气动夹紧结构，纯机械螺栓锁紧的结构可靠性更高，在压铸车间多粉尘、多切削液的恶劣工况下，不会出现密封件损坏、管路堵塞之类的故障，日常维护仅需定期在导向轴表面涂抹润滑脂即可，维护难度极低。
