双环交错金属螺旋管路结构设计

这类交错双环结构的金属螺旋管路，在流体换热、小型液压回路、气动缓冲回路中有着非常广泛的应用场景，区别于常规单螺旋盘管，其交错环道的设计能够在有限的安装空间内大幅延长介质流经路径，同时不会带来额外的管路外轮廓尺寸扩张，非常适合安装空间局促的紧凑型设备内部布设。从实际使用场景来看，这类管路常被用在小型恒温控制单元、便携式液压动力站的散热回路、精密气动设备的缓冲气路中，介质在管内沿着螺旋环道流动时，会持续产生沿程紊流，打破管壁处的层流边界层，相比等长度的直管路，换热效率能够提升40%以上，同时螺旋结构自身具备一定的弹性形变余量，能够抵消管路内部介质压力波动带来的应力冲击，减少管路接头处的疲劳损坏风险。

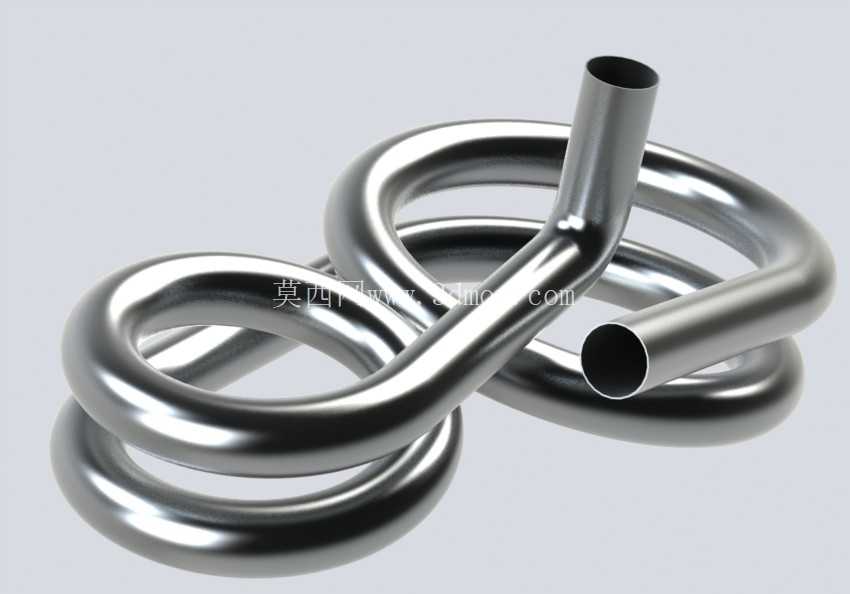

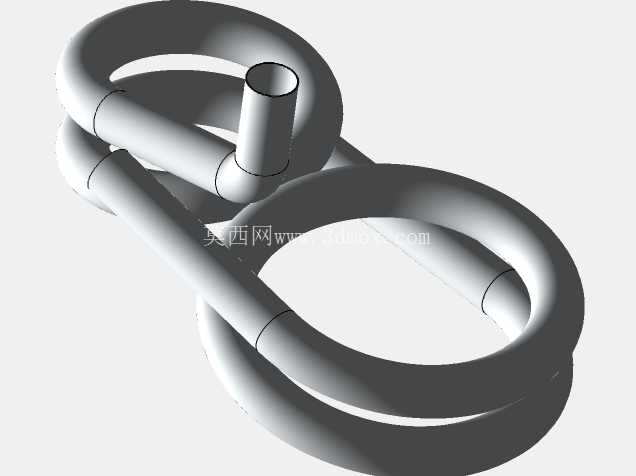

从设计思路层面来看，这款螺旋管采用了双环交错嵌套的布管方式，两个螺旋环的中心距经过精准计算，既保证弯管加工时不会出现管壁过度拉伸减薄的问题，也避免了环道之间出现干涉碰撞，管路两端的直段伸出长度预留了标准管接头的安装余量，伸出端的弯折角度经过校准，能够直接对接设备上预设的管路接口，不需要现场二次弯折调整。弯管的曲率半径统一控制在管材外径的2.5倍，这个曲率参数是金属弯管加工的最优区间，既能够保证弯管处的圆度偏差控制在3%以内，避免管内介质流动出现局部节流，也能够降低弯管加工时的废品率，不需要额外的芯轴支撑就能完成冷弯成型，适合批量加工生产。

从外形尺寸与安装边界来看，整个螺旋管路的外轮廓最大直径不超过常规同长度单螺旋盘管的1.2倍，轴向高度仅为单螺旋盘管的60%左右，安装时只需要预留对应环道外径的圆形安装空间，两端直段的接口位置处于同一平面偏差不超过0.2mm，能够直接适配快插接头、焊接接头、卡套接头等多种常规管路连接方式。管路的管壁厚度经过核算，能够承受1.6MPa的常规工作压力，满足大多数低压流体回路、气动回路的使用要求，螺旋结构自身的弹性变形量可以补偿±2mm的安装位置偏差，降低设备组装时的管路对接精度要求，减少装配环节的调整工时。

在实际设备运行过程中，这类螺旋管路除了基础的介质输送功能外，还能够通过自身的螺旋结构吸收管路系统的振动，避免设备运行时的振动沿着管路传递到其他功能部件，降低整个系统的振动噪声。相比采用多段直管路加弯头拼接的同长度管路，一体弯制成型的螺旋管没有多余的焊缝和接头，泄漏风险点减少80%以上，长期使用的可靠性更高，后期维护成本更低。设计过程中需要特别注意弯管处的壁厚变化，冷弯过程中管材外侧会出现一定程度的壁厚减薄，内侧会出现轻微的壁厚增厚，通过控制曲率半径在合理区间，能够将外侧壁厚减薄率控制在15%以内，满足承压管路的强度要求，同时内侧不会出现管壁起皱的问题，保证管内介质流动顺畅，不会出现局部积液或者杂质沉积的情况。对于需要进行表面处理的使用场景，这类光滑连续的螺旋结构没有清洁死角，酸洗、钝化、抛光等表面处理工序都能够均匀覆盖整个管路表面，不会出现处理液残留的问题，适合有洁净要求的流体输送场景使用。
