脚踏式人力驱动砂带磨削研磨两用设备

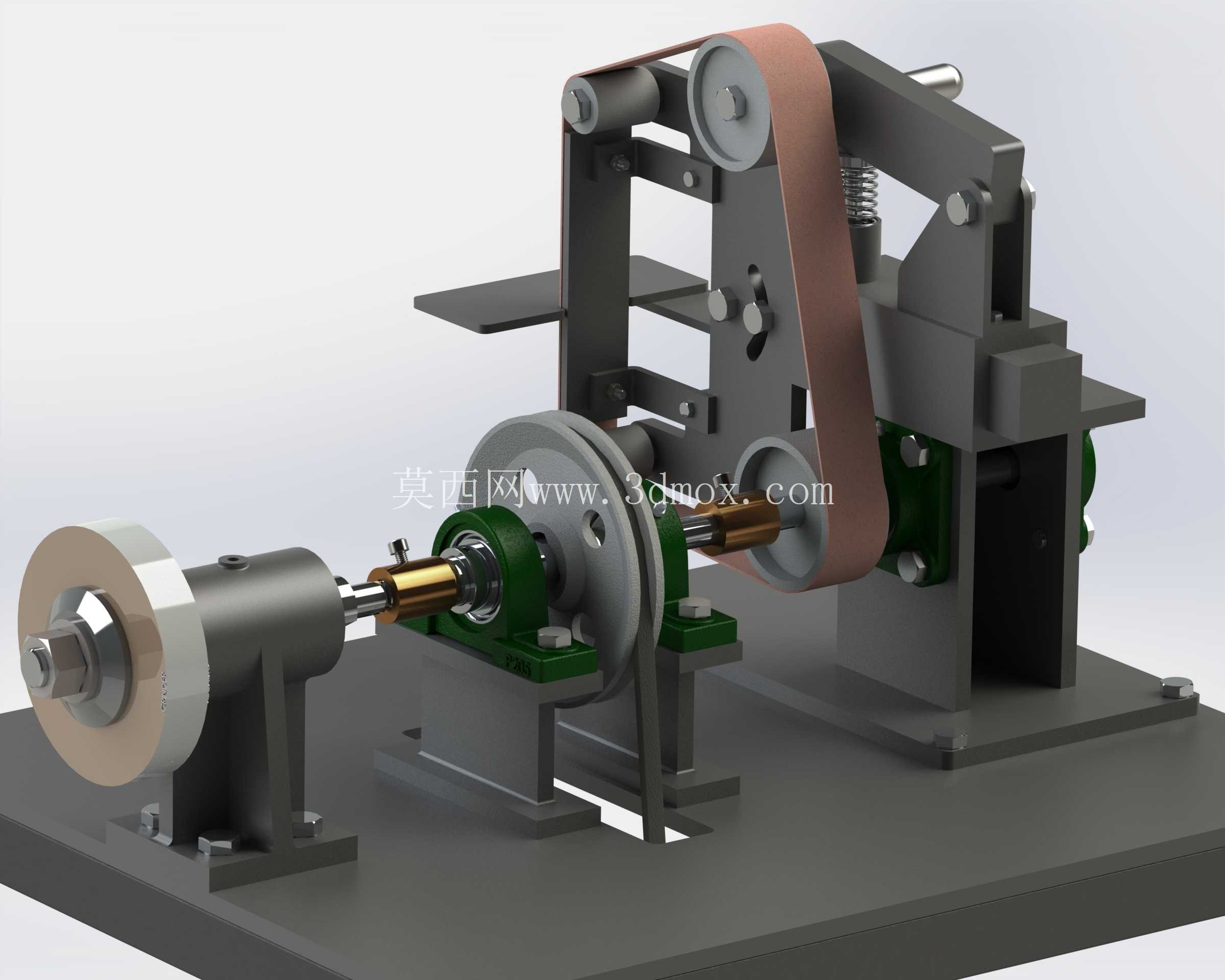

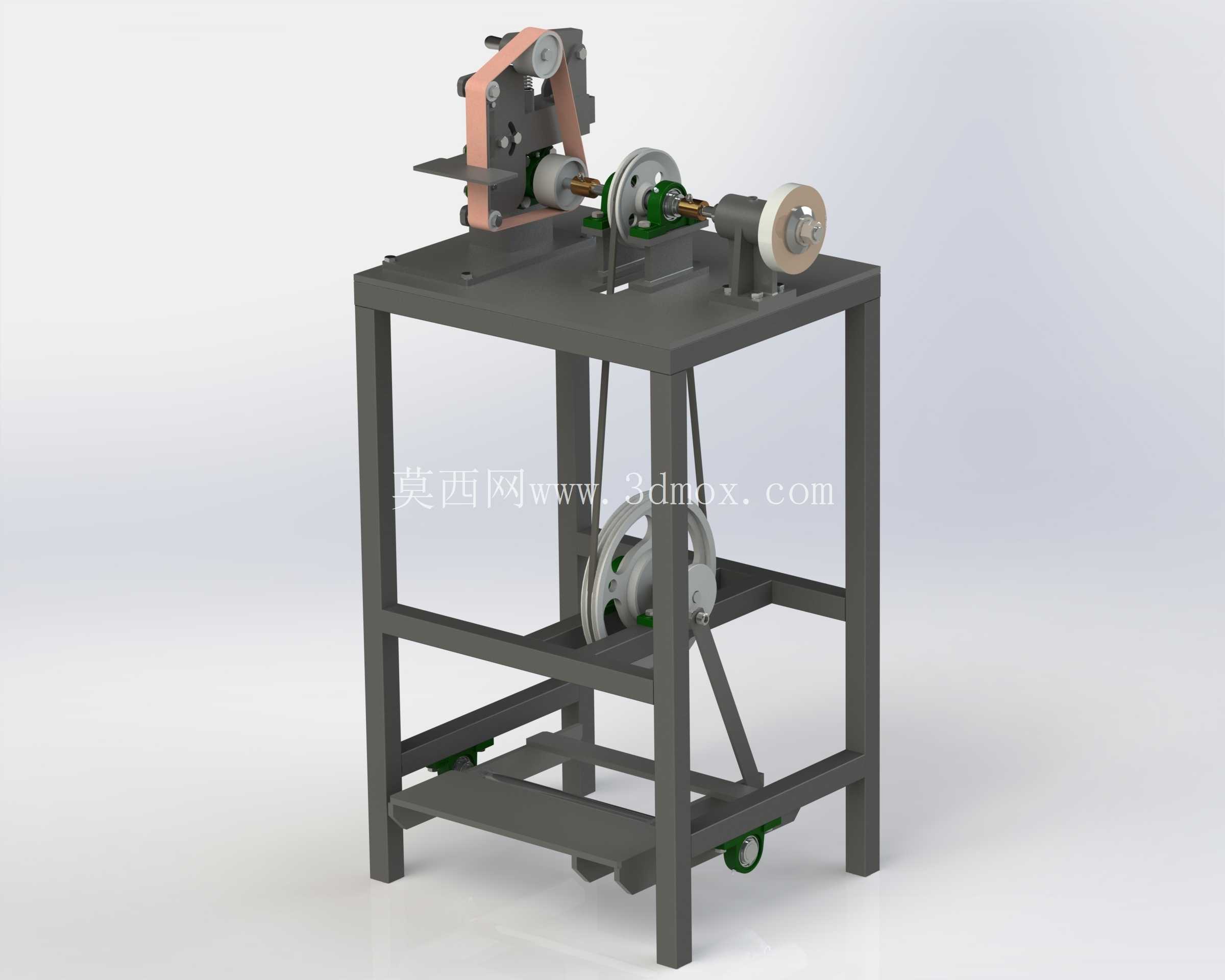

　　这款脚踏驱动的砂带磨削与研磨两用设备，核心设计定位是脱离电力供给的独立作业场景，适配偏远乡村加工点、无电网覆盖的野外维修站点、应急抢修作业单元，以及面向可持续制造理念的教学实训场景，完全依靠人力脚踏输入动力完成两类加工作业，无需外接电源或其他动力源。设备整体采用方管焊接框架式支撑结构，底部框架预留了可调节的减振支撑脚垫，同时在框架下部集成了脚踏传动的曲柄连杆机构，整体安装边界控制在长700mm、宽500mm、高1100mm范围内，工作台面距离地面高度设置为850mm，符合站立操作的人体工程学尺寸要求，不需要额外的安装固定，放置在平整硬质地面即可投入使用，移动时可借助底部加装的小型脚轮短距离转运。从功能布局来看，设备上部工作台面分为两个作业区，一侧为接触轮式砂带磨削单元，另一侧为砂轮研磨单元，两套作业单元通过带传动系统与下部的脚踏驱动轮连接，操作者通过踩踏踏板带动大直径带轮转动，经皮带将动力传递至上部的两个作业主轴，传动系统中设置了可调节的皮带张紧结构，能够根据皮带磨损情况调整张紧力，避免传动打滑造成功率损失，同时张紧结构的调节操作不需要额外专用工具，徒手即可完成调整。

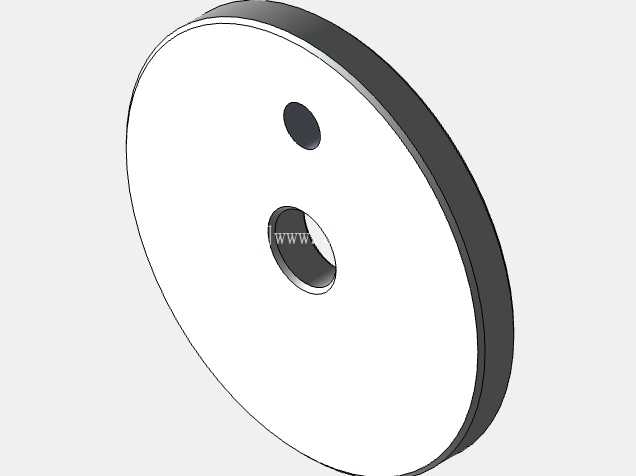

　　砂带磨削单元配置了不同直径的接触轮，可适配不同粒度的砂带安装，既可以完成小型金属零件的飞边去除、焊缝打磨、表面粗磨工序，也能够针对木质、塑料等非金属工件完成表面砂光处理；研磨单元采用纤维增强砂轮结构，主要用于刀具刃磨、小零件端面精磨、五金件的精密修形作业，两个作业单元可根据加工需求切换使用，不需要额外拆装更换部件。设计过程中重点考虑了无电场景下的使用可靠性，整体传动结构没有采用复杂的电控或液压元件，全部为机械传动结构，维护仅需要定期对转动轴承加注润滑脂、检查皮带磨损情况即可，对使用人员的技术门槛要求极低，不需要专业的设备维护知识即可完成日常保养。

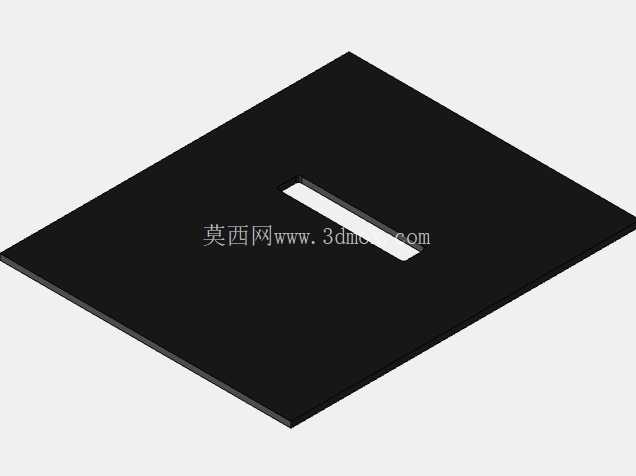

　　脚踏驱动系统的曲柄参数经过反复优化，踏板行程设置在120mm范围内，符合普通人脚踏施力的舒适区间，连续作业时不会造成过度的肢体疲劳，大直径的储能飞轮配置在传动系统中，能够存储脚踏过程中的间歇动力，保证主轴转动的平稳性，避免因脚踏施力的间歇性造成磨削面出现振纹或加工不均匀的问题。框架结构的设计充分考虑了作业时的受力情况，立柱与横梁的连接部位全部采用满焊工艺，上部工作台面采用加厚钢板加工，能够承受磨削作业时的侧向压力，不会因为长时间受力出现框架变形；砂带单元设置了砂带跑偏调节机构，可通过调整从动轮的角度修正砂带运行轨迹，避免砂带跑偏脱落，同时在砂带作业区外侧预留了防护挡板的安装位，可根据使用需求加装透明防护挡板，阻挡磨削过程中产生的碎屑飞溅。

　　针对离网使用场景的特殊需求，设备整体没有采用易损的电子元器件，所有零部件都采用常规机械加工即可制作，备件获取难度低，即使在供应链不完善的偏远地区，也能够利用本地的加工能力完成易损件的替换制作；设备的整体重量控制在60kg左右，既保证了作业时的整机稳定性，不会因为磨削受力出现整机晃动，也能够满足2-3人协同搬运的转场需求。在教学实训场景中，这款设备可用于可持续制造、人力机械设计相关的课程实践，帮助学习者理解机械传动、人力动力输入、磨削加工工艺的相关知识，不需要配套电力设施即可完成实操训练；在农村生产场景中，可用于小型农具的修磨、五金零件的维修加工，解决乡村维修站点电力供给不稳定的痛点；在应急救援场景中，可随救援物资运输到受灾区域，在电力设施损毁的情况下完成救援装备的维修、零件加工等作业。设备的传动比经过匹配设计，脚踏频率保持在每分钟60次的舒适踩踏节奏时，作业主轴转速可达到磨削加工所需的合理线速度，既不会因为转速过低造成磨削效率差，也不会因为转速过高导致砂带或砂轮异常磨损，同时传动系统中设置了过载保护结构，当磨削进给量过大造成主轴卡滞时，皮带会出现打滑，避免刚性传动造成的零件损坏或人员受伤。
