适配2英寸皮带的立式砂带磨削设备结构

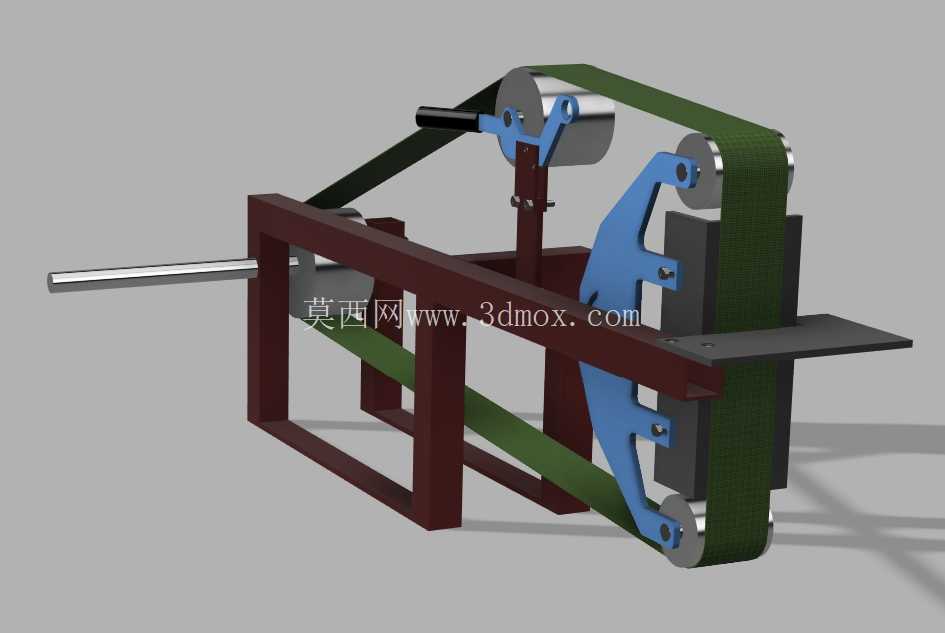

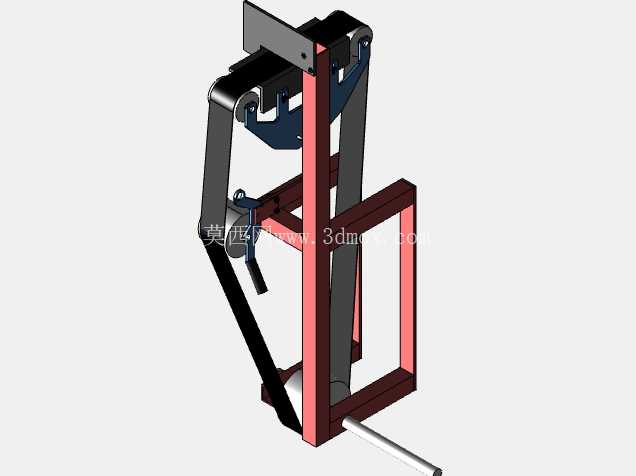

　　在五金加工、小型零件修配、DIY金属制作场景中，手持角磨机打磨存在进给不稳、平面度差、安全风险高的问题，这款砂带磨削设备的设计刚好填补了小型固定工位磨削设备的适配空白。整套设备采用框架式方管焊接机架作为承载主体，机架底部预留了工作台安装孔位，可直接通过螺栓固定在木质或金属工作台面上，不需要额外浇筑混凝土地基，适配小型加工车间、家庭工坊、维修站点的安装条件，整体安装边界宽度控制在700mm范围内，纵深不超过400mm，不会占用过多工位空间。设备的核心传动轮组适配市面常见的vevor规格2英寸×72英寸砂带，不需要定制特殊规格砂带，耗材采购成本低，更换流程简单，松开张紧机构的调节螺栓即可完成砂带拆装，日常维护门槛低。

　　从结构设计逻辑来看，三个传动轮分别承担驱动、张紧、接触磨削的功能，上方的张紧轮配套了弹簧张紧结构，可自动补偿砂带工作过程中的拉伸变形，避免砂带打滑或跑偏；侧方的接触轮采用硬质金属材质，轮面做了滚花处理，增大与砂带背面的摩擦力，同时保证磨削接触区域的刚性，适合去除金属零件的飞边、焊缝余高、氧化皮；下方的从动轮做了轴向微调结构，可通过调节螺栓调整轮体的倾斜角度，修正砂带的运行轨迹，避免砂带在高速运转时从轮体上脱落。设备的驱动端预留了标准电机安装法兰位，可根据实际加工需求匹配不同功率的驱动电机，粗磨工况可搭配1.5kW以上的高转速电机，获得更高的材料去除率；精磨或抛光工况可搭配低功率可调速电机，控制砂带线速度在合适区间，避免工件表面烧伤。

　　机架上的工件托板采用可调节角度设计，托板与砂带工作面的间隙可通过螺栓调节，最小可控制在1mm以内，磨削小型零件时可将工件靠在托板上进给，保证磨削面的平面度，托板也可根据加工需求更换不同宽度的规格，适配长条状、块状、异形件的打磨需求。所有结构件都可通过常规板材切割加工制作，不需要高精度的五轴加工设备，普通的激光切割、钻床、焊接设备即可完成全部零件的加工，适合小批量自制或小型加工厂生产。设备的操作区域没有多余的突出结构，操作人员站在设备正面即可完成工件进给、砂带更换、参数调节的全部操作，安全防护方面可在砂带非工作区域加装金属防护罩，避免砂带断裂甩出造成安全事故，接触轮前方也可加装透明亚克力挡板，阻挡磨削过程中产生的金属碎屑飞溅。

　　在实际应用中，这款设备可完成刀具开刃、五金零件去毛刺、铸件表面打磨、焊接件焊缝整平、金属表面除锈抛光等多种加工工序，相比手持打磨设备，固定工位的砂带磨削精度更高，加工效率可提升3倍以上，同时降低操作人员的劳动强度，减少手持打磨带来的手臂振动伤害。设备的轮组支架采用折弯钢板制作，通过螺栓固定在机架上，长期使用出现磨损后可单独更换支架零件，不需要整体更换机架，后期维护成本低。张紧机构的调节手柄设置在设备上方，操作人员不需要弯腰即可完成张紧度调节，操作便利性更强。整体结构没有复杂的传动链路，动力从电机输出后直接传递到驱动轮，传动效率高，能量损耗小，长时间连续工作也不会出现过热问题。
