手动法兰式截止阀完整装配结构

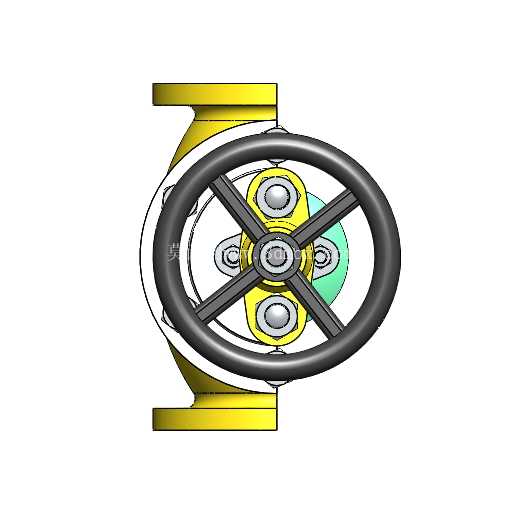

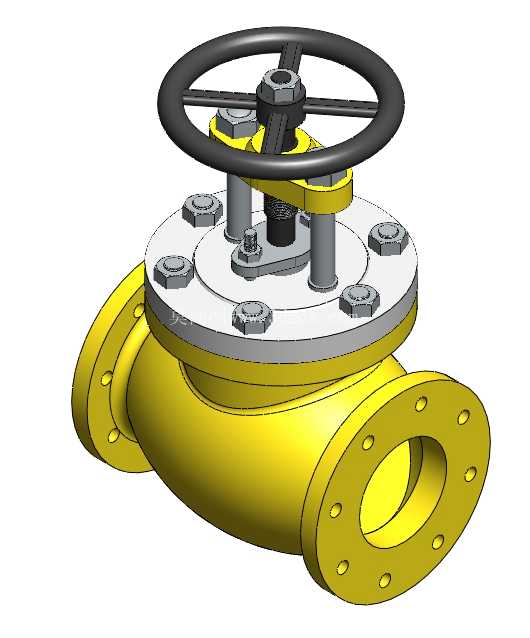

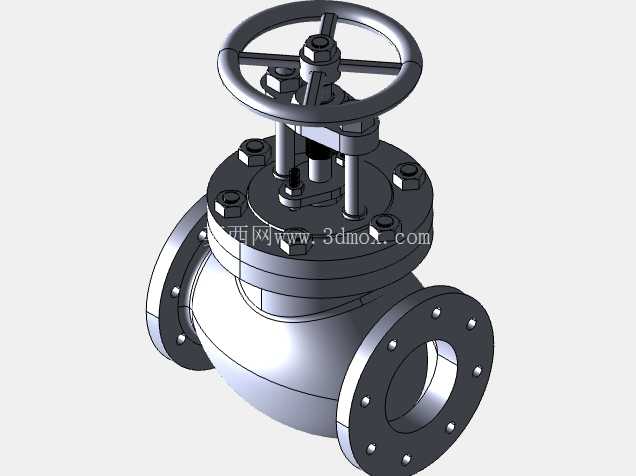

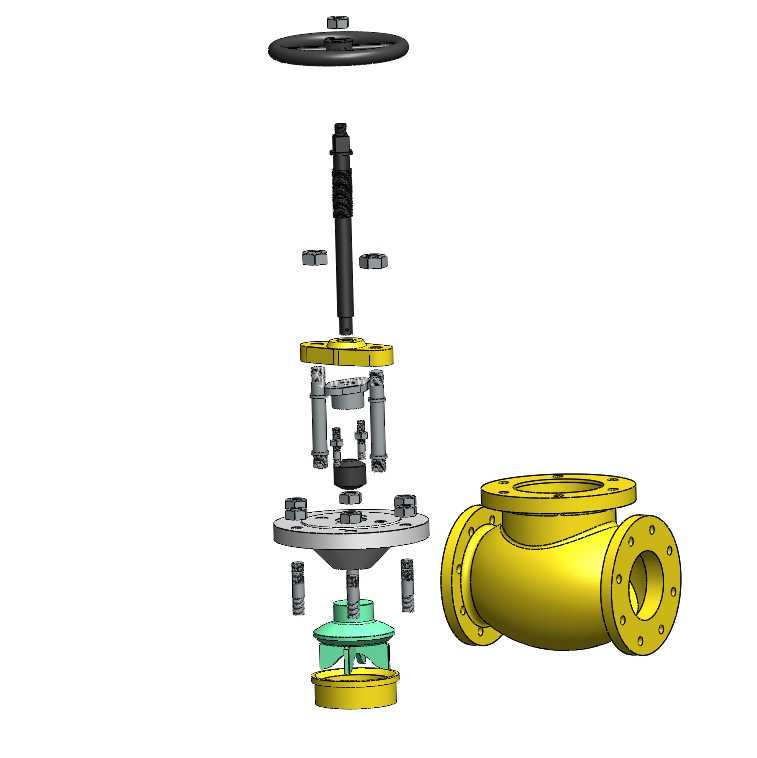

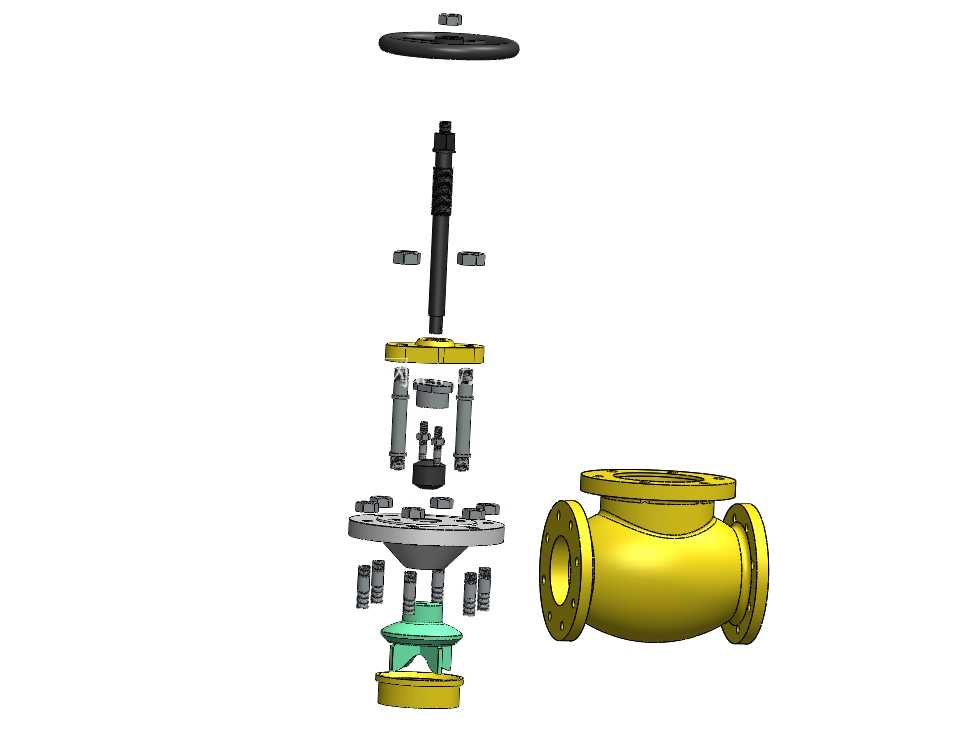

　　在化工流体输送、市政供水管网、工业循环水系统、蒸汽热力管网的管路布设中，手动截止阀是承担介质截断、流量调节功能的核心管路部件，不同于球阀的快速通断、闸阀的低阻全开特性，这类截止阀依靠阀瓣沿阀座中心线的升降动作实现密封，调节精度更高、密封面受介质冲蚀磨损更小，适合需要频繁调节开度、对截断密封性有较高要求的工况场景。从结构拆解来看，这套模型完整还原了手轮驱动的明杆截止阀全部装配关系：顶部的轮辐式手轮通过方榫结构与阀杆上端连接，手轮下方设置锁紧螺母与阀杆螺母配合，将手轮的旋转运动转化为阀杆的轴向直线位移，阀杆中段穿过阀盖的填料函区域，填料函内填充柔性密封填料，通过压盖螺栓均匀压紧填料压盖，实现阀杆往复运动过程中的动密封，避免管路内介质沿阀杆间隙向外泄漏。

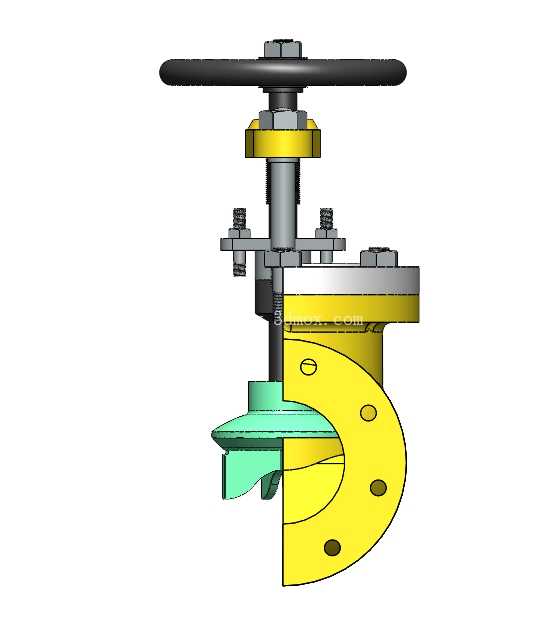

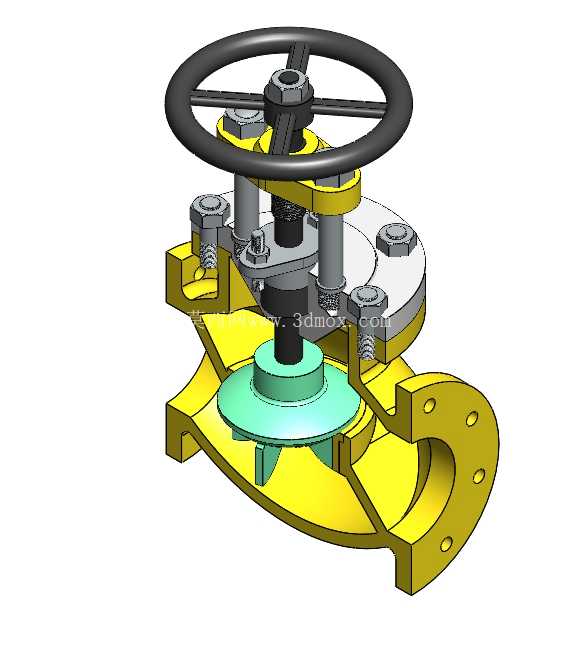

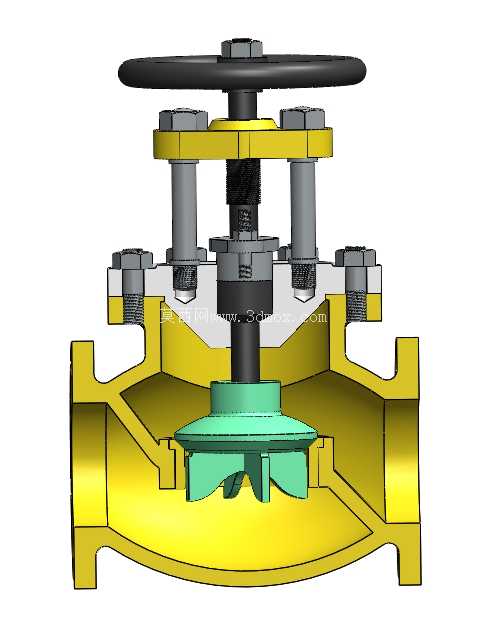

　　阀盖与阀体之间通过法兰面配合，采用环绕均布的螺栓紧固件锁紧，结合面处预留密封垫片安装槽，装配时根据输送介质的温度、腐蚀特性选配金属缠绕垫或非金属平垫，实现中腔的静密封。阀体采用流道S形弯曲的直通式铸造结构，进出口端为带螺栓孔的法兰连接端，可直接与同压力等级的管路法兰配对安装，安装时需注意介质流向与阀体标注箭头一致，确保介质从阀瓣下方进入阀腔，降低开启力矩同时保护密封面。阀瓣为圆盘式密封结构，下端带有导向筋结构，与阀体内腔的导向槽配合，避免阀杆升降过程中阀瓣出现偏摆，保证阀瓣密封面与阀座密封面能够精准贴合，密封面采用堆焊耐磨合金的设计思路，可承受介质长期冲蚀与频繁启闭的摩擦损耗。

　　从安装边界来看，这类截止阀的手轮操作空间需预留足够的旋转半径，阀杆向上的全开行程空间需提前核算，避免安装后出现手轮碰擦周边管线、阀杆全开时顶到上方障碍物的问题；法兰连接端的螺栓孔跨中布置，安装时需保证两侧管路法兰同轴度偏差在允许范围内，避免强行组对导致阀体出现附加装配应力，长期运行过程中出现阀体开裂、密封面泄漏的问题。在建模逻辑上，这套结构完全遵循实际机械加工与装配的约束关系：所有螺纹连接部位还原真实的螺纹旋合长度，运动部件之间预留符合公差要求的配合间隙，比如阀杆与填料压盖的间隙、阀瓣导向筋与阀体导向槽的间隙，既保证装配时无干涉，也能真实反映实际工况下的运动状态。

　　对于结构设计从业者而言，这套模型可直接作为同类型截止阀设计的结构参考，可根据实际工况的公称压力、公称通径参数对各部件尺寸进行等比例缩放与强度校核，比如高压工况下需增加阀体壁厚、加粗阀杆直径、提升螺栓强度等级，腐蚀介质工况下需更换阀体、阀瓣的材质并调整密封面材料；对于设备选型人员来说，可通过模型直观了解截止阀的内部结构原理，在管路系统设计时准确核算安装空间、预判维护操作所需的作业空间，避免后期现场安装时出现空间不足无法操作、维护时无法拆卸填料压盖更换填料的问题。日常运维中，这类截止阀的常见故障点集中在填料泄漏与密封面内漏，填料泄漏可通过均匀拧紧填料压盖螺栓或更换填料解决，密封面内漏则需检查是否有介质杂质卡在密封面之间、阀瓣是否出现偏摆磨损，这也是结构设计时在阀瓣前预留介质沉降空间、设置导向结构的核心原因，尽可能降低杂质对密封面的损伤，提升阀门的整体使用寿命。
