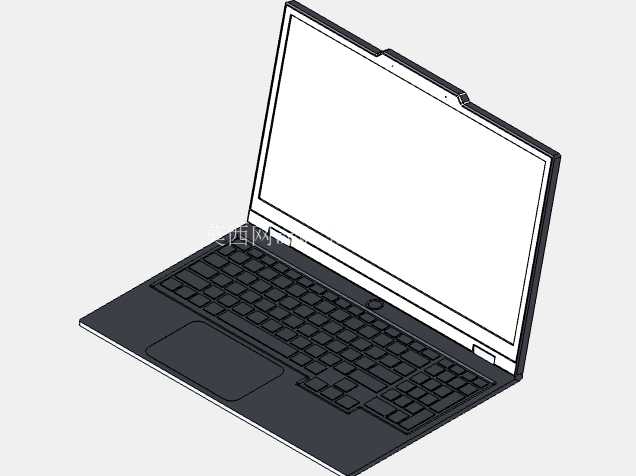

可开合式便携笔记本电脑结构装配设计

日常结构设计练习中，消费电子类的便携终端装配一直是考验工程师细节把控能力的典型方向，这款笔记本的装配模型，完整覆盖了从底座承托到屏幕开合的全链路结构逻辑，完全贴合量产消费电子的结构设计思路。从实际应用场景来看，这类结构模型既可以作为消费电子结构设计入门的练习载体，也能为小型便携电子设备的铰链布局、人机交互面排布提供参考，很多刚接触装配建模的工程师，容易忽略不同部件之间的运动干涉边界，这个模型刚好把开合结构的运动余量、部件配合公差做了完整的呈现。

从功能特性拆分来看，整个装配体分为几个核心功能模块：底座部分集成了键盘排布区域、触控板安装位，底座的下壳预留了足够的内部腔体空间，能够容纳主板、电池、接口组件的安装位，上沿的铰链安装座做了加厚处理，用来承担屏幕反复开合带来的应力集中，避免长期使用出现连接位断裂的问题。屏幕部分的边框做了窄边处理的结构示意，屏幕背板与铰链的连接位设计了嵌入式的固定卡扣，不需要额外打胶就能实现屏幕组件的快速定位装配，这种卡扣式的固定结构在量产消费电子中应用极广，既能减少装配工序，也能降低后期维修的拆解难度。

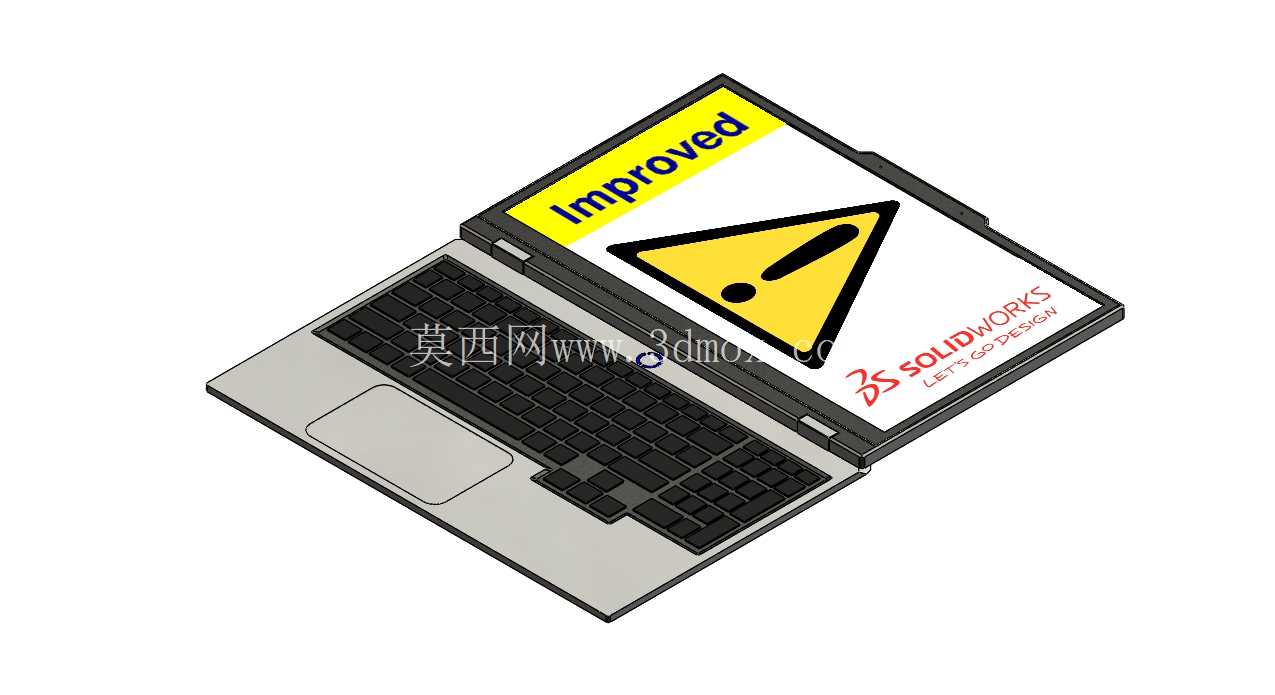

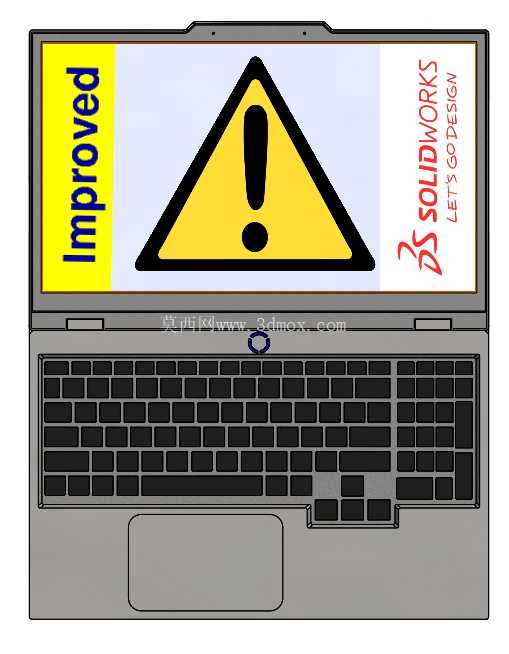

设计思路上，整个模型没有做过度的曲面复杂化处理，所有的分型面都遵循实际开模的拔模角度要求，键盘区域的按键排布按照常规14寸便携本的键距标准做了等距排布，每个按键的预留行程空间都做了避让，不会出现按键按下时与底座壳体剐蹭的问题。触控板的位置设置在键盘区域的正下方居中位置，边缘做了下沉式的台阶处理，和C面壳体的配合间隙控制在0.2mm以内，既不会出现卡滞，也能避免灰尘从缝隙进入设备内部。铰链部分采用了常见的两段式阻尼结构示意，能够实现屏幕从0度闭合到135度展开的任意角度悬停，铰链的转轴位置做了穿线孔的预留，屏幕的排线可以从转轴内部穿过连接到底座主板，避免排线外露影响外观，也能防止开合过程中排线被拉扯断裂。

从安装边界和尺寸逻辑来看，整个模型的长宽比例按照常规便携笔记本的3:2屏幕比例做了适配，闭合状态下的整体厚度控制在常规轻薄本的厚度区间，底座底部的四个角预留了防滑脚垫的安装凹槽，脚垫凸起高度1.5mm，既可以垫高机身提升底部进风空间，也能避免机身放置在光滑桌面时出现滑动。接口位置预留了常规的侧边接口安装位，没有和内部的键盘支撑筋、电池安装位出现空间冲突，所有的内部加强筋都沿着受力方向排布，在保证壳体强度的前提下尽可能减少壁厚，实现整体重量的控制。很多工程师做这类电子设备模型时，容易只做外观曲面而忽略内部的结构避让，这个装配模型把每个部件的配合关系、安装顺序都做了清晰的层级划分，从底座下壳开始，依次安装电池、主板、键盘组件、C面盖板，再通过铰链连接屏幕组件，最后扣合屏幕边框，整个装配流程完全贴合实际产品的组装工序，能够帮助建模者理解消费电子从零件设计到整机装配的全流程逻辑，也能为同类便携电子设备的结构设计提供可参考的排布思路，避免出现结构干涉、装配顺序不合理的常见设计问题。
