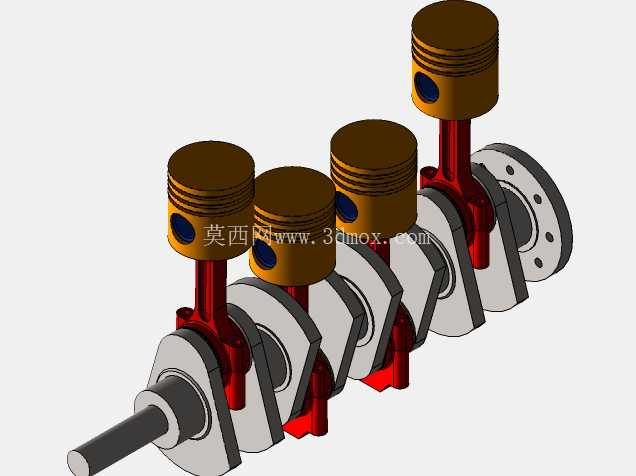

这套直列四缸动力核心组件,是小排量乘用车、通用小型动力设备里应用最广泛的曲柄连杆机构构型,日常接触的1.0L-2.0L排量自然吸气、小排量涡轮增压动力单元,几乎都采用这类布局的核心运动组件,相比三缸结构运转平顺性更优,相比六缸结构体积控制更紧凑,能很好平衡动力输出、整机重量与舱内布置空间的矛盾。从结构设计逻辑来看,整套组件完全遵循内燃机往复运动转旋转运动的能量转换逻辑,四个活塞沿气缸中心线呈一字排开,对应曲轴上四个错角180度的曲柄销,相邻缸做功行程错开180度曲轴转角,能保证曲轴每旋转两周就有一个缸进入做功行程,大幅降低输出端的扭矩波动,减少曲轴扭转减震器的负荷。

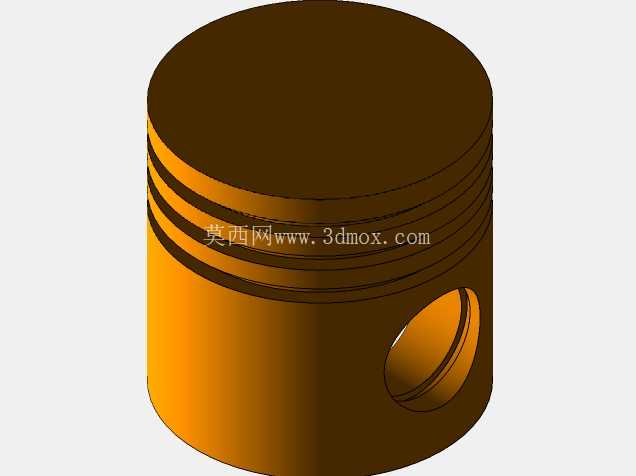

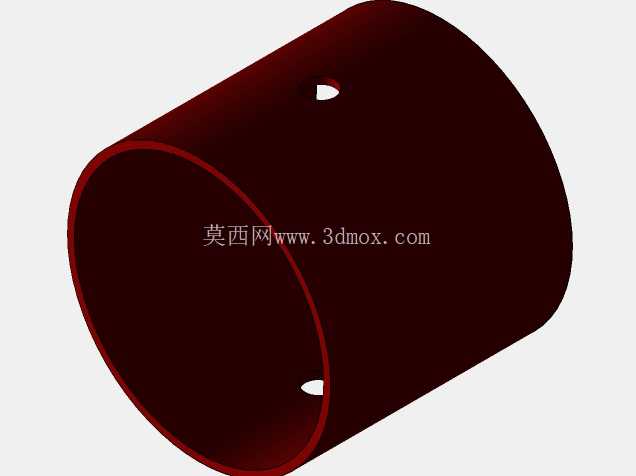

活塞部分采用了典型的汽油机活塞结构,头部预留了三道环槽,分别对应两道气环与一道油环,气环负责密封燃烧室内的高压燃气,避免压缩、做功行程的气体下窜到曲轴箱,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳与机油消耗异常;活塞裙部做了适配侧推力的型面设计,能在活塞往复运动时贴合气缸壁导向,同时承受做功行程中燃气压力带来的侧向分力,避免活塞敲缸。

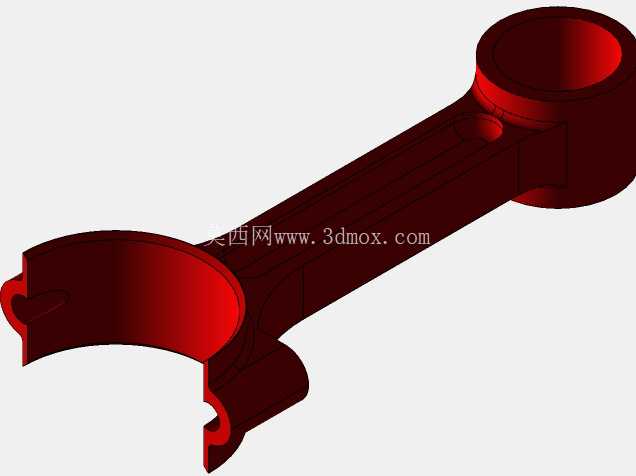

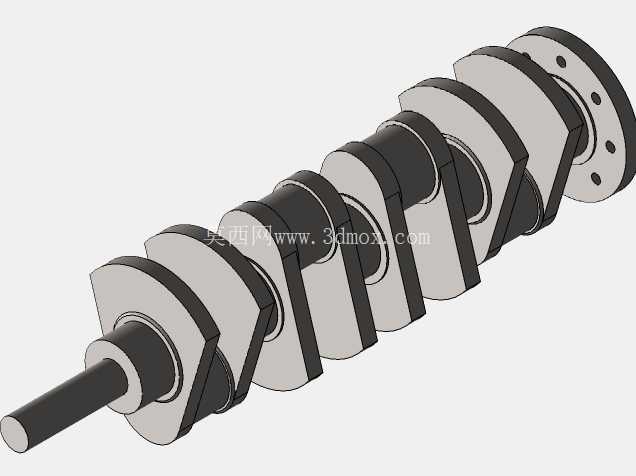

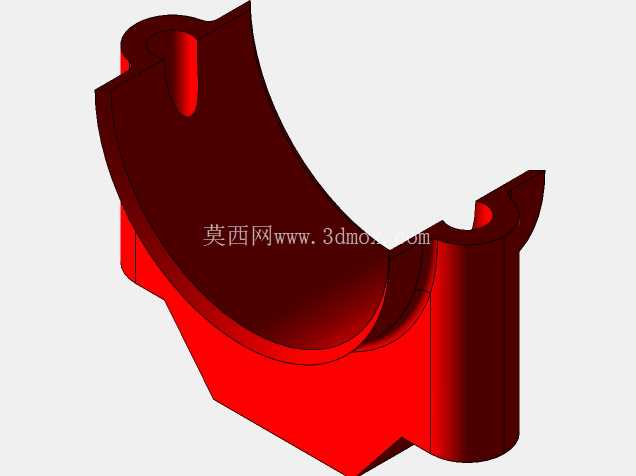

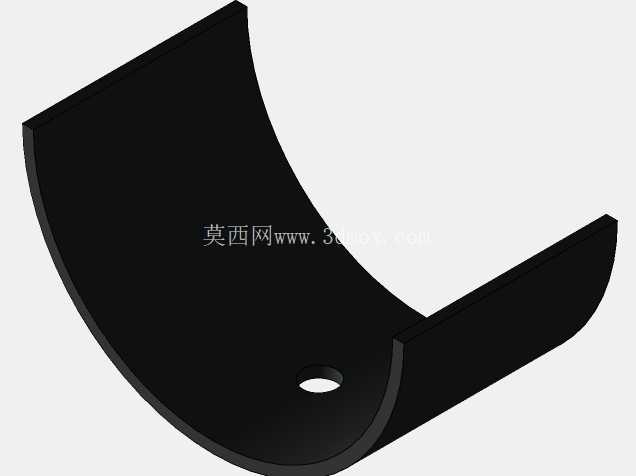

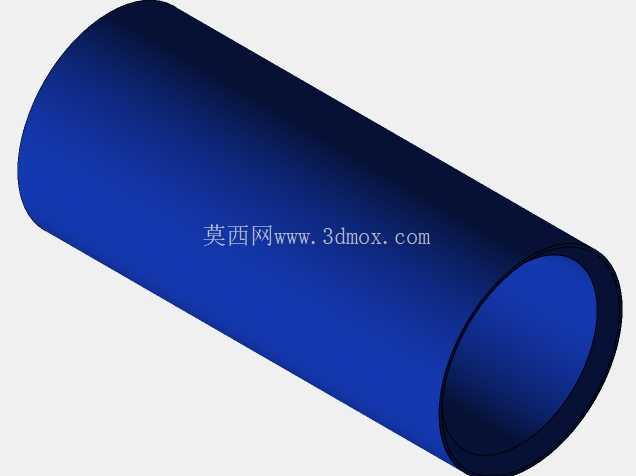

连杆组件采用了剖分式大头设计,大头端通过连杆轴瓦与曲轴曲柄销配合,小头端通过活塞销与活塞销座连接,杆身采用了工字形截面,在保证足够抗拉、抗弯曲强度的前提下尽可能降低往复运动质量,减少高转速下的惯性力负荷;连杆轴瓦与主轴瓦都采用了钢背减磨合金结构,表面预留了油槽与油孔,能在压力润滑系统工作时让机油在摩擦面形成稳定油膜,避免金属直接接触造成的异常磨损。曲轴部分采用整体式锻造结构,四个曲柄臂之间设置了平衡重,用来平衡活塞连杆组往复运动产生的一阶、二阶惯性力,降低整机运转时的振动;曲轴输出端设置了法兰结构,用来连接飞轮与动力输出端的离合器、变速器组件,前端则预留了皮带轮、正时驱动机构的安装位,能驱动配气机构、水泵、机油泵、发电机等附属附件。
从安装边界来看,整套机构的轴向尺寸适配直列四缸机型的缸体长度,活塞直径对应常规小排量机型的缸径范围,曲柄半径决定了活塞行程,直接关联整机排量与扭矩输出特性;装配时需要严格控制活塞环开口间隙、连杆螺栓拧紧力矩、曲轴轴向间隙、轴瓦配合间隙等关键参数,任何一个参数超出设计公差,都可能导致运转时出现拉缸、轴瓦烧蚀、连杆断裂等严重故障。在实际工程应用中,这类结构的建模需要重点关注运动干涉校验,尤其是曲轴旋转到上下止点时,连杆与曲轴平衡重、缸体下部的避让间隙,活塞在上止点时与气门的避让间隙,这些都是建模过程中需要反复校核的关键点;同时各运动部件的质量分配要满足动平衡要求,否则高转速运转时会产生剧烈振动,影响整机可靠性与使用寿命。这套组件的结构设计非常成熟,经过了上百年的工业应用验证,在建模过程中还原了所有关键配合特征,包括活塞销座的加强筋、连杆大头的定位结构、曲轴油道的走向、轴瓦的定位唇结构,能直接用于教学演示、结构原理分析,也能作为相关动力设备设计的参考基础。
