带双涡轮增压器的V型六缸动力装置

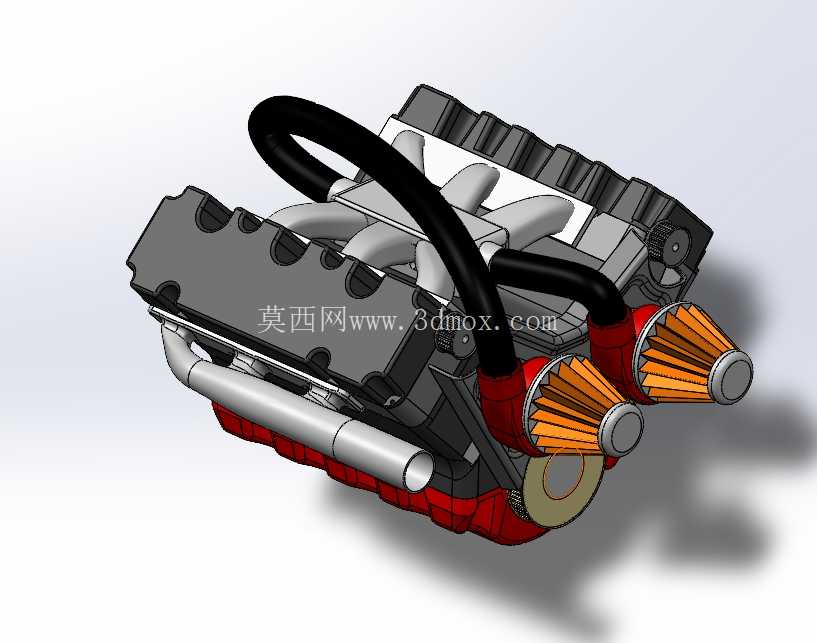

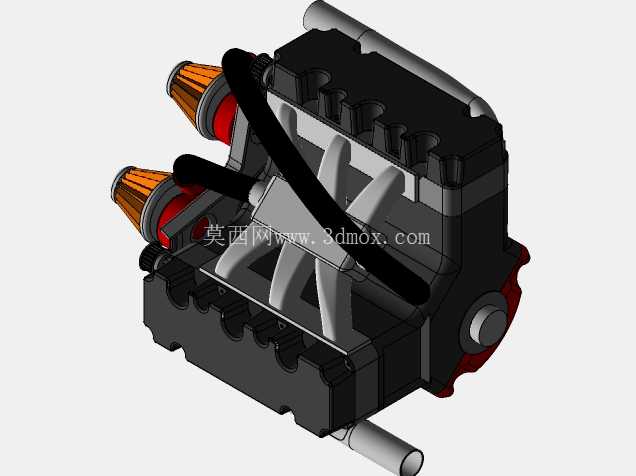

这款V型六缸动力装置的三维结构，完整还原了民用高性能内燃机的核心布局，双涡轮增压器采用两侧对称布置方案，排气歧管直接对接涡轮壳体，最大限度缩短排气路径，降低排气脉冲损耗，提升低转速区间的增压响应速度。从实际装车场景来看，这类动力单元多用于中高端乘用车、轻型商用车辆以及小型特种作业设备，可在有限的机舱横向空间内实现更大的排量输出，相比直列六缸结构，整机长度缩短近三分之一，更适配前置前驱、前置四驱的整车布局，能为乘员舱留出更多可用空间。

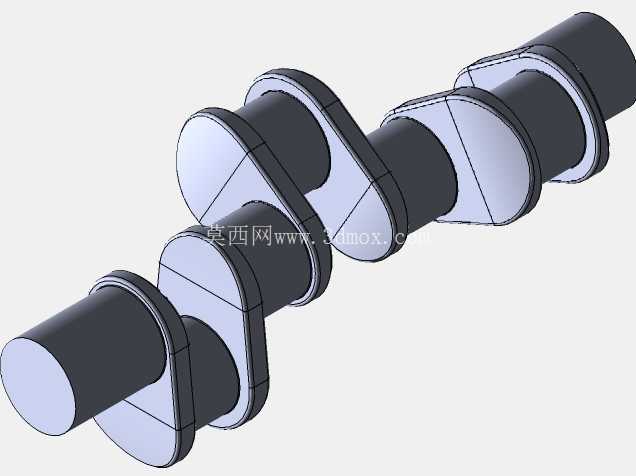

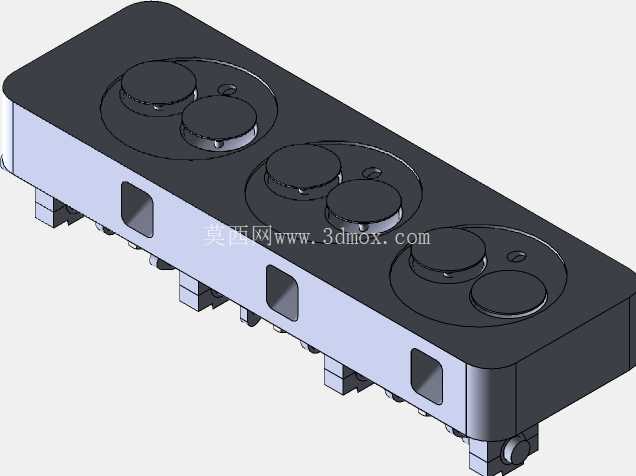

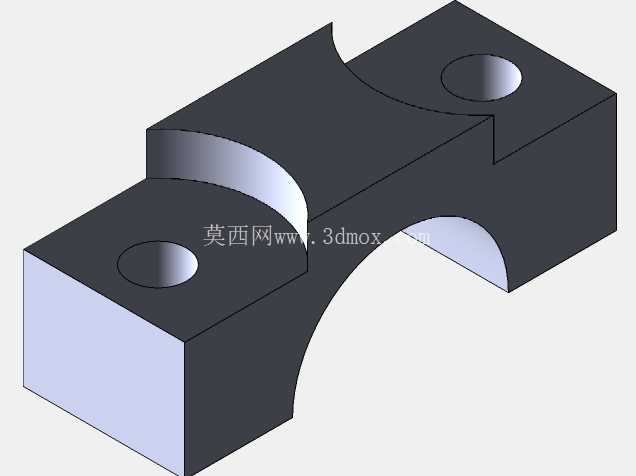

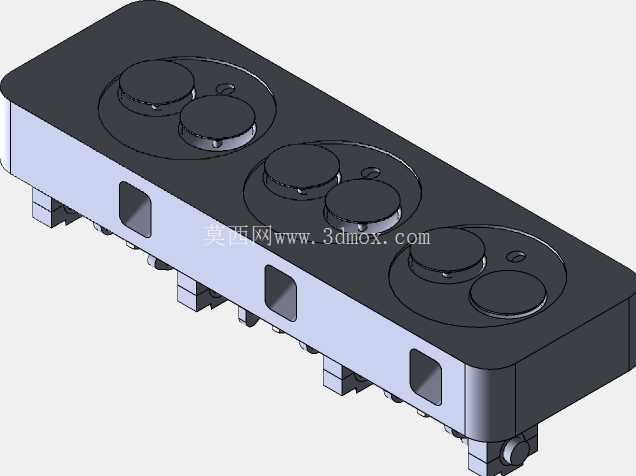

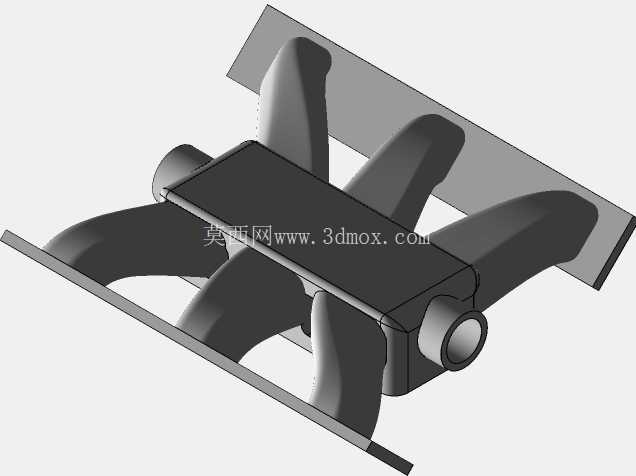

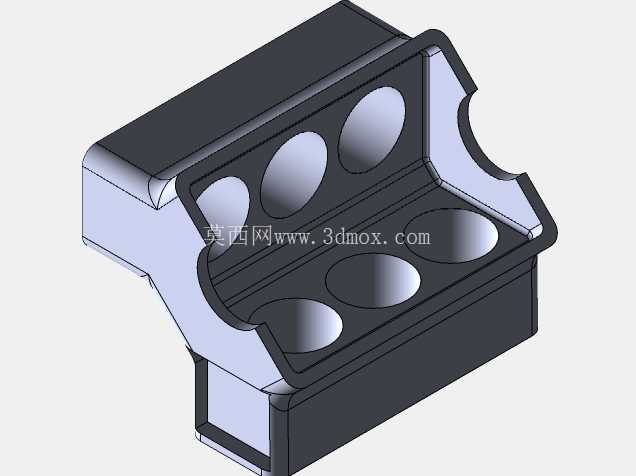

结构设计上，两列气缸呈90度夹角布置，这个角度可以完美平衡一阶、二阶往复惯性力，整机运转时的振动幅度远小于小夹角V型结构，不需要额外加装平衡轴就能达到不错的NVH表现，曲轴采用全支承结构，每个连杆轴颈两侧都设置主轴承支撑，可承受高增压工况下的爆发压力，避免曲轴弯曲变形。缸体采用上下分体式设计，下部集成加强型曲轴箱筋位，可提升整机刚性，降低高转速下的缸体形变。进气侧布置的谐振腔与进气歧管做了等长设计，保证各气缸的进气量偏差控制在2%以内，避免各缸做功不均匀导致的动力输出波动。

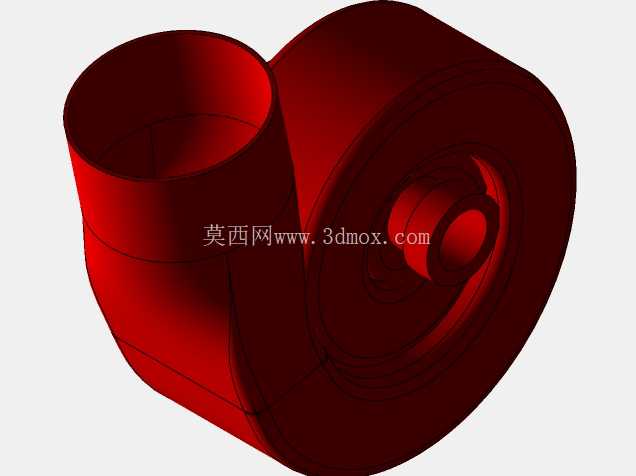

涡轮增压器部分采用双涡道结构，将1、3、5缸与2、4、6缸的排气通路独立分隔，避免不同气缸的排气脉冲相互干扰，涡轮叶轮采用前倾式叶片设计，在1500转左右的发动机转速下就能建立起额定增压压力，有效减少涡轮迟滞现象。中冷器的布置位置预留了足够的迎风面积接口，可匹配前置风冷或者水冷式中冷方案，压缩后的高温空气经过冷却后进入气缸，可提升进气密度，同时降低爆震风险。冷却系统采用分路设计，缸盖部分采用大流量冷却回路，快速带走燃烧室周围的热量，缸体部分采用小流量回路，保证缸壁维持在合适的工作温度，减少摩擦损耗。润滑系统设置了独立的涡轮供油回路，在发动机冷启动时可快速为涡轮轴承建立油压，避免涡轮转子干磨，同时回油路径做了倾斜角度设计，保证停机后涡轮腔内的机油可快速回流至油底壳，减少机油结焦的风险。

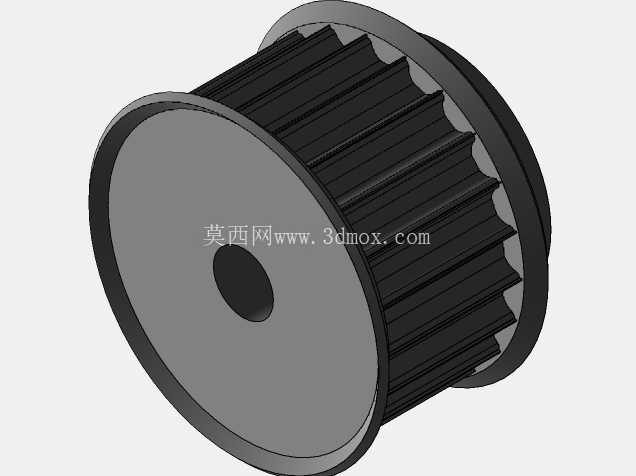

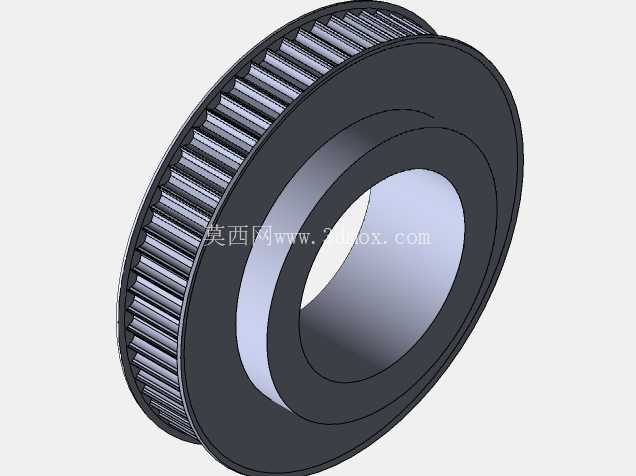

安装边界方面，整机的悬置安装点分布在缸体两侧的加强筋位置，三个固定点呈三角形布置，可承受动力输出时的扭矩反力，同时隔绝运转振动传递至车架。前端轮系预留了发电机、空调压缩机、水泵的安装位，张紧轮采用自动张紧结构，不需要定期手动调整皮带张紧度。进气接口、排气接口、冷却水管接口、机油管路接口的位置都做了标准化设计，可匹配不同车型的外围管路布局，不需要对缸体缸盖做额外修改就能适配不同的整车配置。整机的横向宽度控制在650毫米以内，高度不超过700毫米，长度在700毫米左右，可适配绝大多数A级以上乘用车的机舱安装空间，不需要对机舱纵梁、防火墙位置做大规模改动。

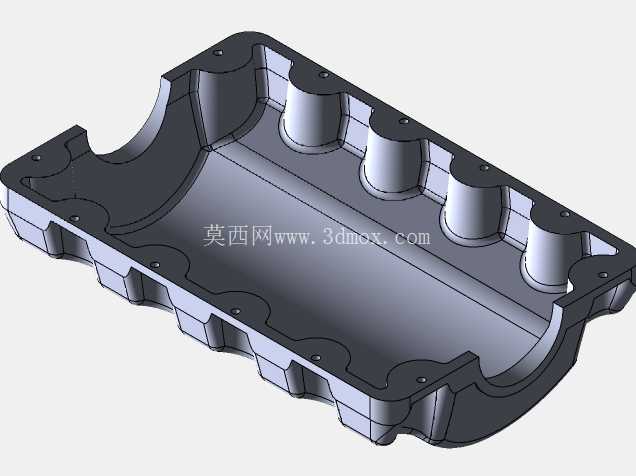

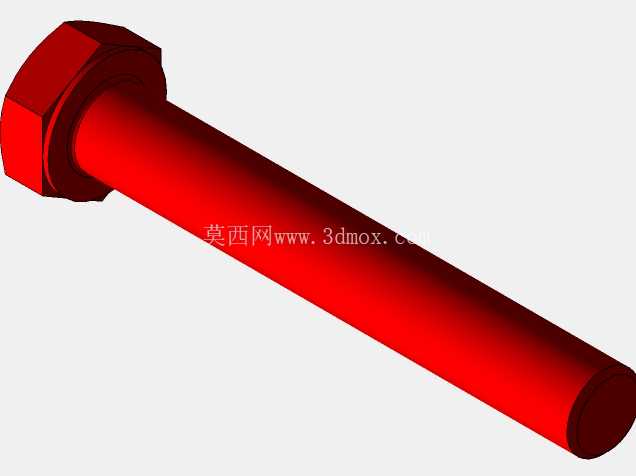

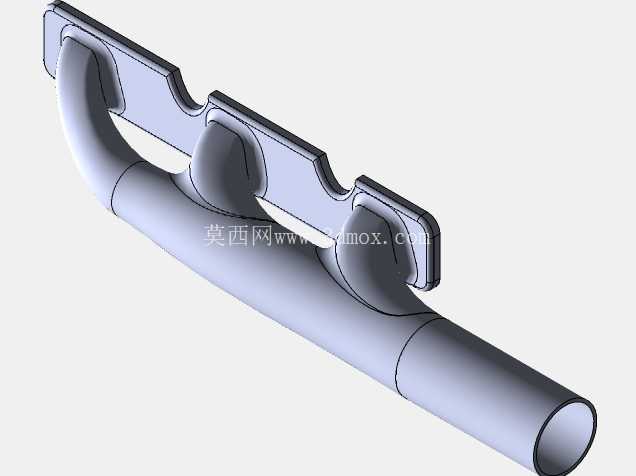

从建模细节来看，所有的螺栓连接位置都预留了标准的扳手操作空间，后期维护时不需要拆卸周边大部件就能完成火花塞、点火线圈、机油滤清器等易损件的更换。排气歧管与涡轮壳体的连接面采用金属密封垫结构，可承受近千度的排气高温，避免漏气问题。气门室盖采用集成式油气分离器设计，可将曲轴箱窜气中的机油分离出来回流至油底壳，减少机油消耗，同时降低排放污染物。油底壳采用深浅槽设计，在车辆急加速、急减速以及大角度倾斜时，都能保证机油泵的吸油口始终浸没在机油液面以下，避免机油泵吸空导致的润滑失效。
