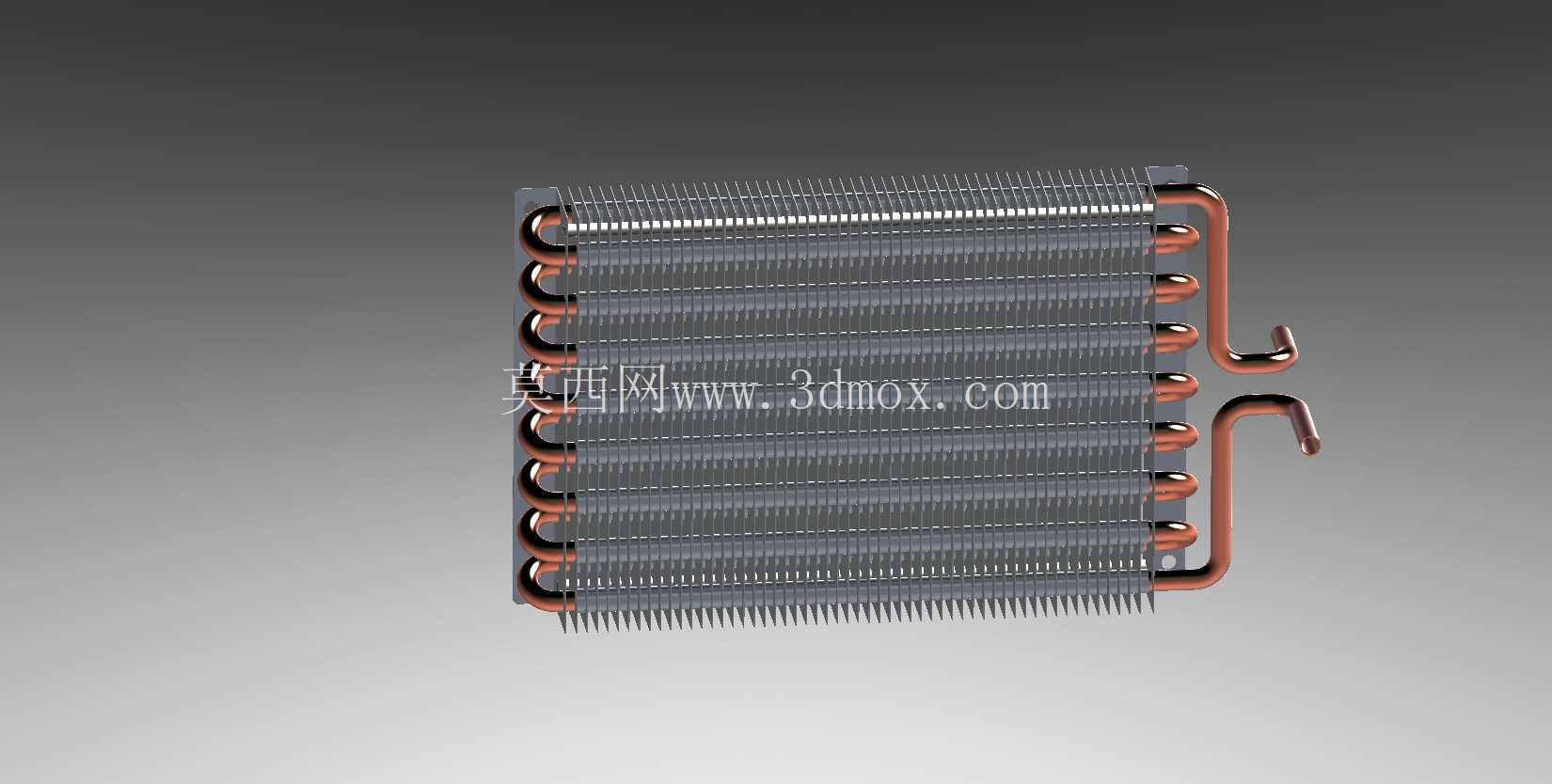

在住宅户式中央空调、小型风冷制冷机组的换热系统设计中,这类蛇形蒸发器盘管是直接决定制冷效率与运行稳定性的核心部件,不同于大型工业换热设备的冗余结构设计,面向住宅场景的换热组件需要在有限的安装空间内,平衡换热效率、风阻、管路可靠性与长期运行的抗疲劳性能。从结构设计逻辑来看,该换热组件采用紫铜管作为冷媒流通的主通路,紫铜材质本身具备优异的导热性能与管路弯折加工适应性,蛇形弯折的管路走向完全匹配翅片组的排布边界,每一段直管段都贯穿铝翅片的预设开孔,通过机械胀管工艺让铜管外壁与铝翅片开孔内壁实现紧密贴合,消除接触热阻,保证冷媒携带的冷量可以快速通过铜管壁传导至整片铝翅片表面。
铝翅片采用连续冲压的密齿排布结构,翅片表面做了平直无褶皱的成型处理,这种设计一方面可以最大化扩展空气侧的换热面积,在相同的迎风面尺寸下,平直翅片的风阻远低于波纹片或开窗片,适配住宅制冷系统常用的低静压离心风机,不会因为风阻过大导致送风距离不足、风机负载过高的问题;另一方面平直翅片不易积灰,日常维护时仅需通过压缩空气吹扫即可清理表面浮尘,降低住宅用户的后期维护难度。从安装边界来看,该换热组件的整体外形为规整长方体结构,两端的铜管路弯折段预留了标准的冷媒接管接口,接口位置伸出翅片组的侧边一定距离,方便现场安装时与制冷系统的毛细管、回气管路进行焊接连接,不需要额外对管路进行二次弯折调整,避免现场弯折导致铜管变形、焊口堵塞的风险。
翅片组的两端设置有端板固定结构,端板上预留的安装孔位可以直接将整个换热组件固定在机组的风道框架上,安装时只需要保证翅片组的迎风面与风机出风方向垂直,即可让气流均匀穿过每一层翅片间隙,避免出现换热死角。在实际运行过程中,低温低压的液态冷媒从管路一端进入蛇形铜管内部,随着管路流动逐步蒸发汽化,吸收铜管壁的热量,铜管壁再将冷量传导至密集的铝翅片上,当室内回风被风机驱动穿过翅片间隙时,空气与冷的翅片表面完成热交换,温度降低后送入室内空间,实现制冷效果。这种铜铝复合的结构设计,充分利用了铜管耐冷媒腐蚀、焊接性能好的优势,同时利用铝材质密度低、导热性好、成本可控的特点,在控制整体组件重量与成本的前提下,最大化提升换热效率。

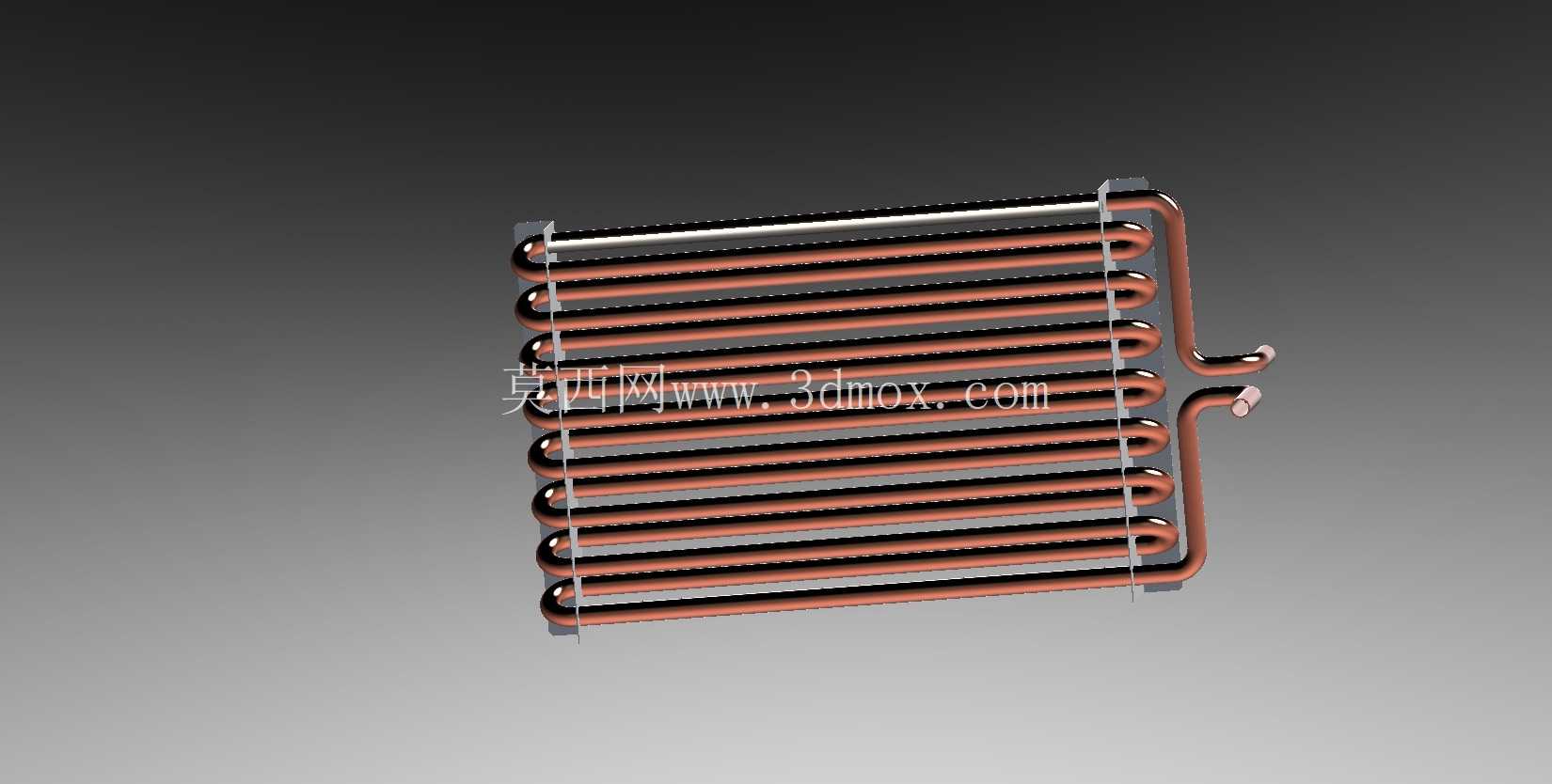

设计过程中需要重点控制铜管弯折处的曲率半径,曲率过小会导致铜管弯折处壁厚减薄,长期运行在冷媒压力交变的工况下容易出现泄漏;曲率过大则会增加整体组件的宽度尺寸,浪费安装空间。同时翅片的片距需要匹配住宅场景的使用需求,片距过小虽然换热面积更大,但在夏季高湿工况下,翅片表面产生的冷凝水容易在片间形成水桥,堵塞风路,增加风阻;片距过大则会减少有效换热面积,降低换热效率,这类面向住宅制冷场景的换热器,片距通常控制在1.8-2.2mm之间,既可以保证足够的换热面积,又能让冷凝水顺着翅片表面顺利流下,汇入下方的接水盘排出,不会出现风路堵塞的问题。另外,管路的排布采用等间距平行设计,每一段直管段的长度一致,弯折段的位置对齐,保证冷媒在每一路管路中的流动阻力均匀,避免出现偏流导致部分管路换热不充分、表面结霜的问题。在三维建模过程中,需要准确还原每一片翅片的厚度、片距、铜管的外径与壁厚、弯折段的曲率,以及端板的安装孔位尺寸,这些参数直接决定了后续仿真分析中风阻、换热效率计算结果的准确性,也能为后续的生产加工提供准确的尺寸依据,避免开模后出现尺寸偏差导致组件无法适配机组安装空间。
