带工作运动仿真的双缸发动机结构设计

在小型通用动力、轻型摩托、便携发电机组以及小型航空动力的配套选型中，双缸发动机始终占据着不可替代的位置，相比单缸机型它的动力输出平顺性更好，振动控制更优，相比多缸大排量机型又有着体积紧凑、重量轻便、成本可控的优势，这套带完整工作运动研究的双缸发动机三维结构，就是针对这类应用场景做的全细节结构还原，覆盖了从配气到冷却、从动力输出到正时传动的全部核心系统，能直接用于结构验证、运动仿真演示以及教学参考场景。

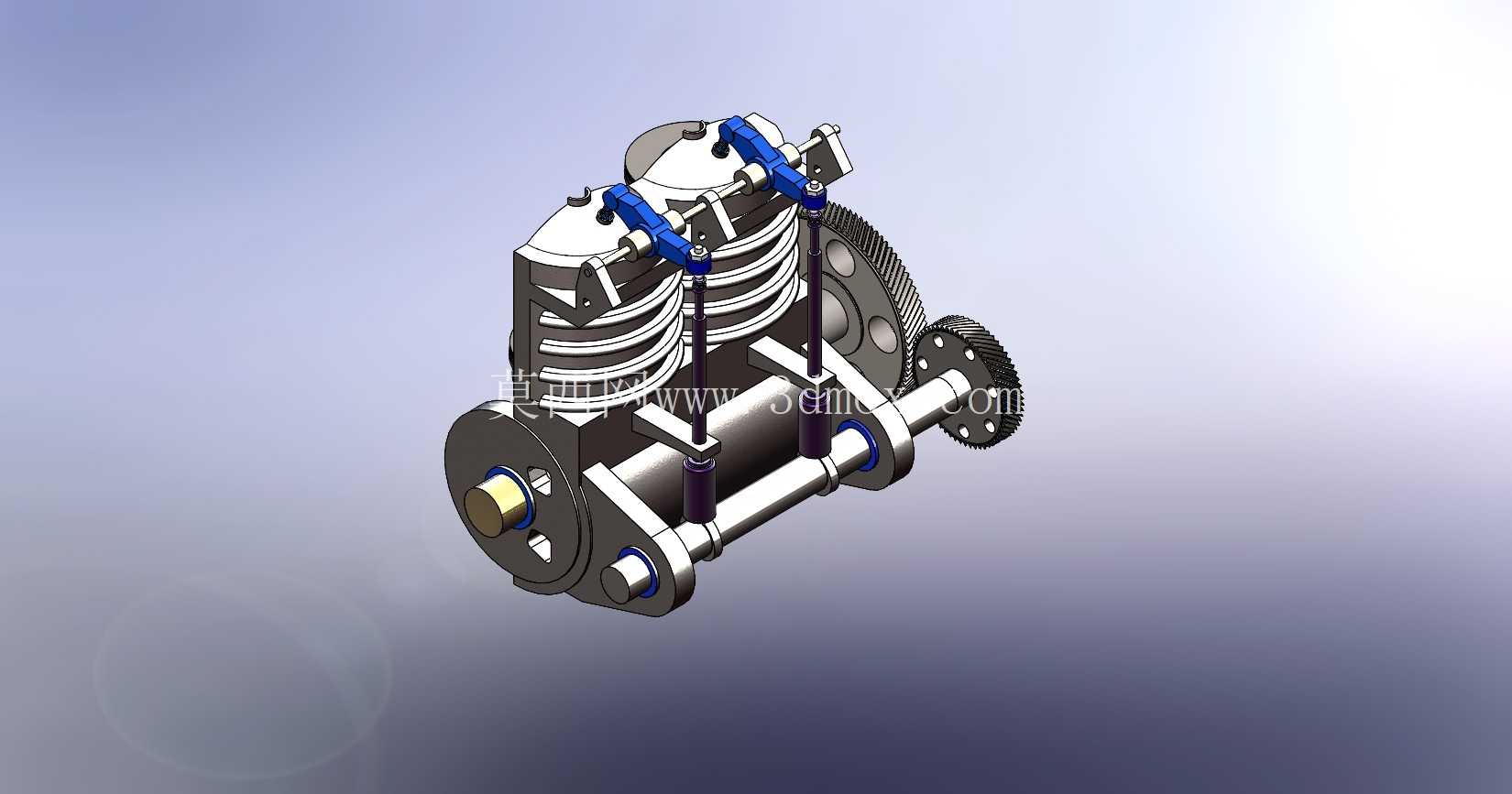

从实际功能落地的角度看，这套总成首先配齐了带同步正时的完整气门机构，进排气门的摇臂、弹簧、推杆以及凸轮驱动端的配合尺寸都做了精准还原，配气相位的对应关系在建模时就做了运动副约束，能直观演示进排气门在不同曲轴转角下的开闭时序，避免了很多简化模型只做外形、无法验证配气逻辑的问题。散热部分采用了优化翅片设计的集成冷却系统，缸体和缸盖的散热翅片间距、翅片厚度以及延伸范围都参考了风冷小排量双缸机的成熟设计参数，能保证在连续高负荷运转时，缸体各区域的热量能通过翅片快速散出，不会出现局部过热导致的热变形问题，翅片的排布也避开了安装螺栓、气门推杆的布置位置，不会和周边零部件产生干涉。

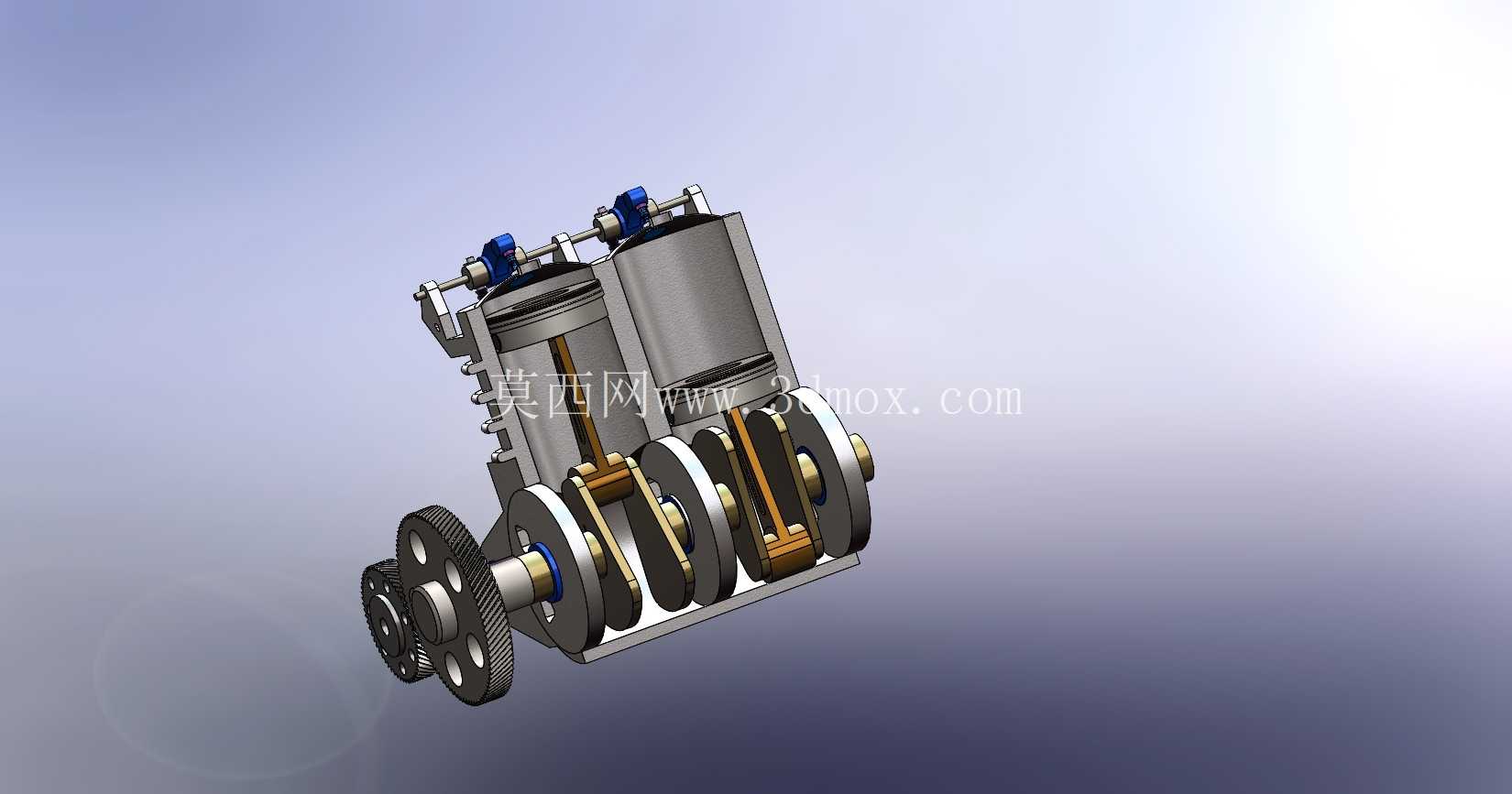

曲轴和凸轮轴总成的设计是这套模型的核心部分，曲轴采用双缸对应的错拐结构，平衡块的重量和位置都做了适配，能抵消大部分一阶往复惯性力，降低运转时的振动；凸轮轴的型线对应气门升程需求做了匹配，保证进气充分、排气彻底的同时，不会出现气门和活塞运动干涉的问题。正时传动部分采用斜齿轮结构，相比正时链条或者同步带，斜齿轮传动的传动精度更高、噪音更小、使用寿命更长，适合这类紧凑型小排量动力的正时驱动需求，齿轮的啮合间隙、安装定位轴肩的尺寸都做了细化，装配时不需要额外调整就能保证准确的正时相位。

缸体部分做了足够强度的结构支撑，曲轴轴承座、凸轮轴安装孔、缸套定位面的结构都做了加强筋设计，在保证整体重量轻便的前提下，能承受燃烧做功时的爆发压力，不会出现缸体变形导致的密封失效或者运动卡滞问题。整套模型的所有运动副都添加了对应的约束关系，可以直接用于全运动研究演示，完整模拟发动机从进气、压缩、做功到排气的整个循环过程，能直观看到曲轴转动时，凸轮轴如何通过斜齿轮被驱动，进而推动推杆、摇臂控制气门开闭，活塞如何在缸套内往复运动，带动曲轴输出动力的整个过程。

从安装边界来看，这套双缸发动机的整体外形尺寸参考了通用15-25马力级风冷双缸机的参数，曲轴输出端的轴径、键槽尺寸、安装法兰的孔位都符合通用配套标准，可以直接匹配小型发电机、微耕机、轻型越野摩托的安装接口，不需要额外做转接设计；缸体上的安装吊耳、固定螺栓孔的位置也做了通用化设计，能适配多数现有支架的安装需求。建模过程中所有零部件的配合公差都参考了内燃机设计的行业标准，运动件之间预留了合适的配合间隙，静止件之间的密封面宽度、螺栓布置间距都满足密封和强度要求，不管是用于教学演示发动机工作原理，还是用于新产品开发时的结构参考，或者是做运动仿真分析验证结构合理性，这套模型都能提供足够的细节支撑，不需要再做大量的补全和修正工作。
