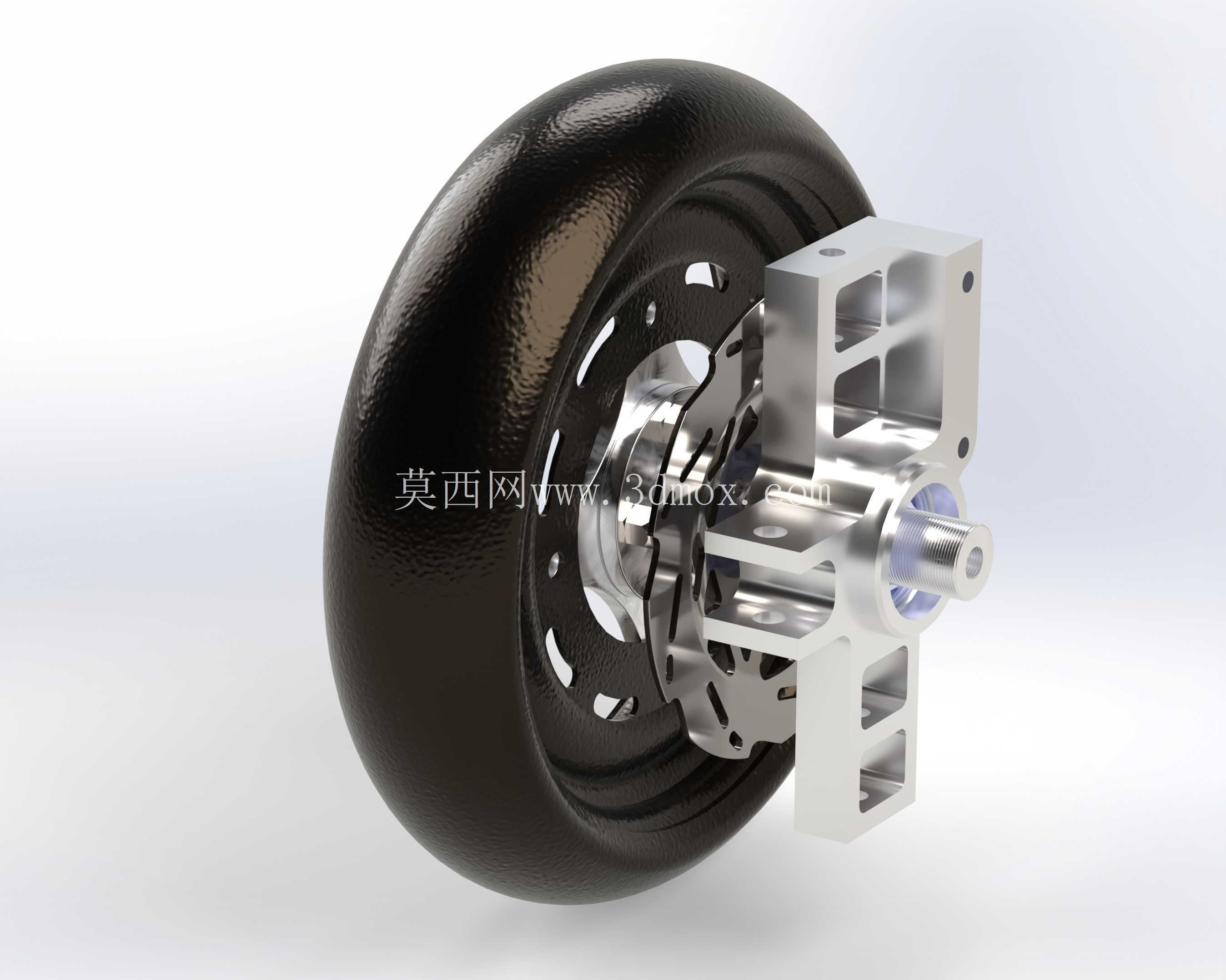

定制汽车轮毂与转向节集成组件结构

　　这套车轮集成组件覆盖乘用车底盘行驶与制动系统的核心连接环节，日常装车场景中承担承载整车簧下质量、传递转向力矩、输出制动阻力的多重作用，是连接悬架摆臂、转向拉杆与车轮轮辋的核心枢纽部件。从结构组成来看，整套组件包含轮毂本体、转向节支架、通风式制动盘、轮毂安装螺母四个核心部分，各部件之间的配合边界完全按照实车装配公差设计，没有冗余的非功能结构。转向节采用镂空式铸铝基体结构，在保证安装点刚度的前提下尽可能削减非受力区域的材料厚度，四个摆臂安装孔位的同轴度公差控制在0.02mm以内，转向拉杆连接球销座的位置做了局部加厚处理，避免转向冲击载荷下出现应力集中开裂的问题。

　　轮毂本体采用多辐条镂空设计，辐条背面预留了动平衡配重块的安装卡槽，中心轴承位的台阶尺寸与转向节上的轮毂轴承外圈完全匹配，安装时无需额外调整配合间隙，制动盘通过中心定位止口与轮毂端面贴合，五个车轮螺栓孔的位置度误差不超过0.1mm，保证装车后制动盘端面跳动量符合制动平顺性要求。设计过程中优先考虑了部件的装配工艺性，转向节上的制动卡钳安装位采用双平面定位结构，卡钳安装后与制动盘摩擦面的平行度可以直接通过加工精度保证，不需要后期加装调整垫片。轮毂轴承采用双列角接触球轴承的集成式设计，轴承内圈与轮毂轴颈过盈配合，外圈与转向节轴承孔过渡配合，装配时通过专用压装工具即可完成压装，不需要额外的定位工装。

　　制动盘采用通风式结构，内部散热筋沿径向呈流线型分布，车辆行驶时轮辋内部的气流可以顺着散热筋通道快速带走制动产生的热量，避免长时间制动出现热衰减现象。安装边界方面，整套组件的轮心到转向节上摆臂安装点的距离、轮心到下摆臂安装点的垂直距离、主销内倾角与后倾角的预设角度都参考了量产紧凑型乘用车的底盘参数，轮辋偏距设置为40mm，适配宽度7J的17寸民用轮胎，制动盘外径300mm，匹配双活塞浮动式制动卡钳的安装尺寸。各部件的连接螺栓全部采用10.9级高强度螺栓的标准尺寸，安装扭矩参考整车厂的装配规范设置，轮毂螺母的锥面角度为60度，与轮辋螺栓孔的锥面完全贴合，避免车轮高速行驶时出现螺栓松动的问题。

　　这套组件的结构集成度较高，将原本分散的轮毂、转向节、制动盘的配合关系做了整合验证，在做底盘性能仿真时可以直接导入模型完成悬架K&C特性分析、制动系统热结构耦合分析，不需要再单独调整各部件之间的装配位置。对于逆向工程开发来说，这套模型的所有安装硬点都做了参数化设置，可以根据不同车型的轮距、主销参数要求快速调整安装点位置，缩短底盘部件的开发周期。日常教学场景中，这套模型可以直观展示车轮与转向节、制动系统的装配关系，帮助学习者理解簧下部件的受力传递路径，掌握底盘部件的公差配合设计逻辑。在做零部件轻量化优化时，可以直接在现有模型基础上对转向节的非受力区域做拓扑优化，在保证刚度强度满足要求的前提下进一步降低部件重量，优化后的模型可以直接用于有限元分析验证，不需要重新构建基础装配关系。
