滑块曲柄往复运动传动机构三维结构

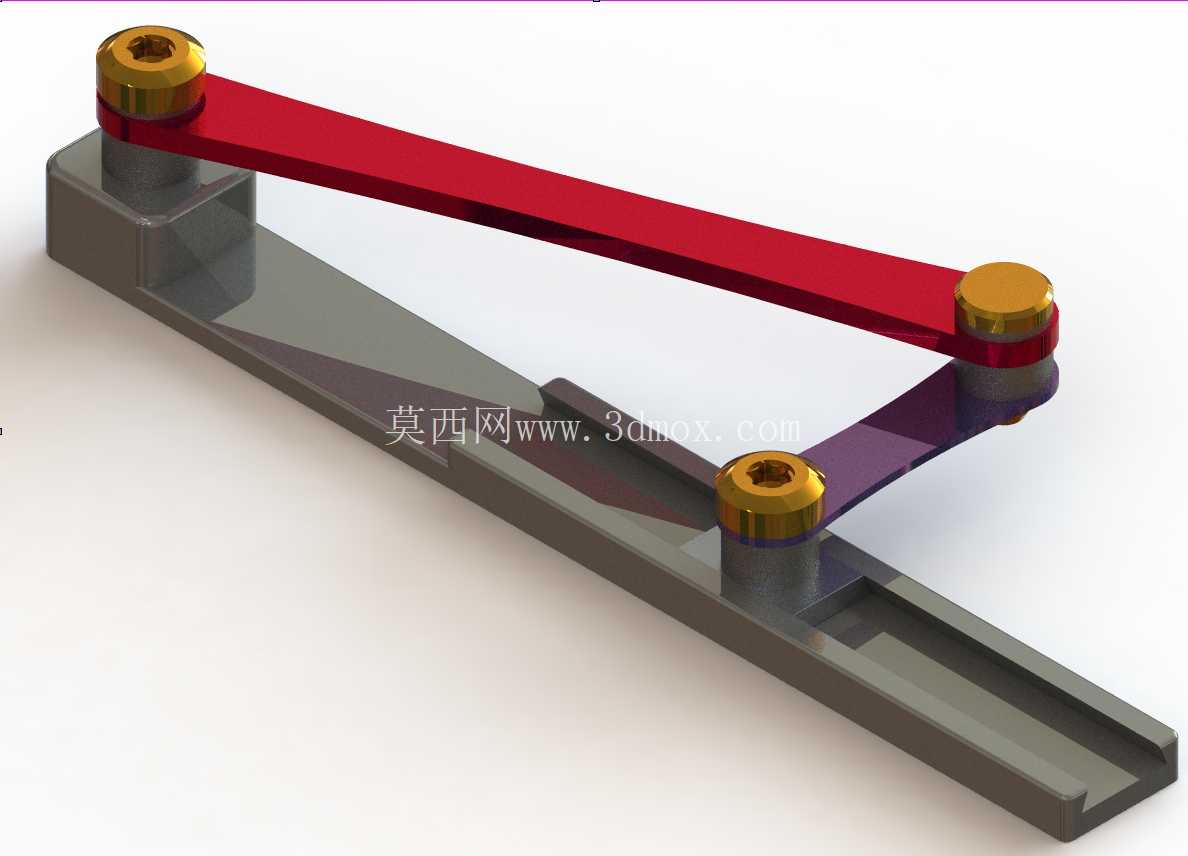

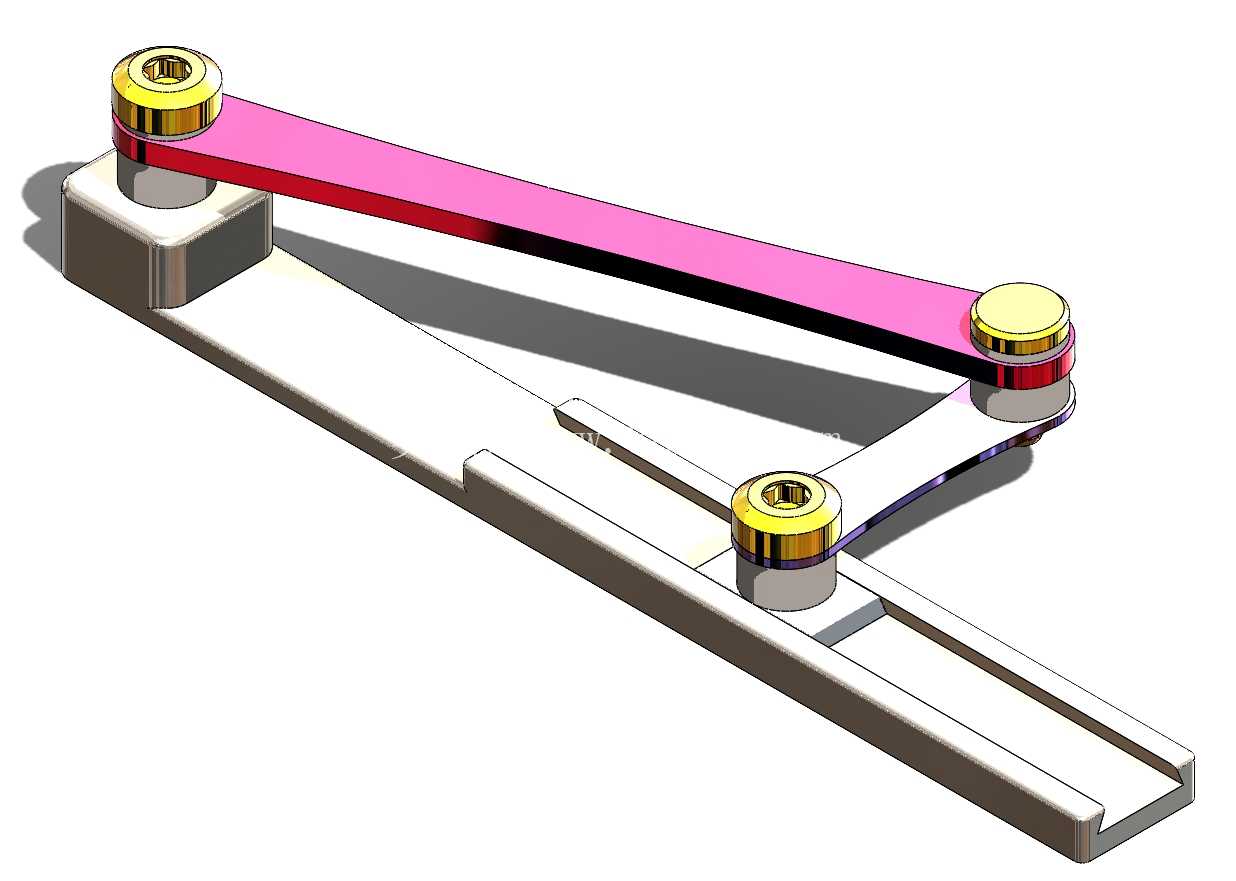

　　这套滑动曲柄传动结构，是典型的将旋转运动转化为直线往复运动的机械执行单元，在各类需要直线往复动作的工业设备中应用极为广泛，从轻工行业的送料机构、包装设备的推料单元，到通用机床的进给装置、自动化生产线的移位执行端，都能见到这类机构的衍生变体。整套结构由固定基座、曲柄转轴、传动连杆、滑动滑块四个核心部分组成，基座上加工有平行度公差严格控制的直线滑槽，作为滑块往复运动的导向基准，滑槽的截面采用矩形结构，配合滑块上的导向凸台，能够在承受侧向载荷时保持运动稳定性，避免运动过程中出现卡滞或偏磨。

　　曲柄端的转轴采用带肩轴结构，轴肩与基座安装孔端面贴合，限制转轴的轴向窜动，轴端通过内六角圆柱头螺钉锁紧，保证曲柄在高速旋转时不会出现轴向松脱，曲柄的回转半径直接决定了滑块的最大行程，设计时可根据实际需要的往复行程调整曲柄长度，同时需要校核连杆的长度比例，避免机构出现死点位置影响正常传动。传动连杆两端分别与曲柄销、滑块销采用铰接连接，铰接位置预留有合理的配合间隙，既保证转动灵活无卡滞，又不会因间隙过大导致运动过程中产生冲击噪音，连杆的截面采用变厚度设计，靠近曲柄销的位置受力更大，截面厚度适当增加，靠近滑块销的位置受力相对较小，可适当减小截面尺寸，在保证结构强度的前提下降低整体运动惯量，减少机构高速运转时的振动。

　　滑块部分与滑槽的配合采用间隙配合，配合面的表面粗糙度要求控制在Ra1.6以内，降低往复滑动时的摩擦阻力，滑块上的铰接孔位置经过动平衡校核，保证滑块在高速往复运动时不会产生额外的偏载力。安装时需要先将曲柄转轴压入基座的安装孔内，确认转轴转动灵活无卡滞之后，再依次装配连杆与滑块，装配完成后需要手动盘动曲柄，检查整个行程范围内是否存在运动干涉，滑块在滑槽两端的极限位置是否有足够的安全余量，避免运转时滑块冲出滑槽造成结构损坏。

　　这类曲柄滑块机构相比气缸、电缸等直线驱动元件，具备结构简单、成本低廉、维护方便、传动效率高的特点，只要搭配对应的旋转动力源，就可以实现稳定的连续往复动作，在高速轻载的往复运动场景下，相比其他直线驱动方案具备更高的性价比。设计过程中需要重点关注几个核心参数：首先是曲柄长度与连杆长度的比值，比值越大，滑块的运动特性越接近简谐运动，运动过程中的加速度变化越平缓，机构运转的冲击就越小；其次是滑槽的直线度公差，若滑槽直线度超差，会直接导致滑块运动卡滞，加速配合面的磨损，缩短机构使用寿命；另外铰接位置的销轴硬度需要做表面淬火处理，提高铰接面的耐磨性能，避免长期运转后销轴磨损出现间隙，导致传动精度下降。在实际设备应用中，这类机构常被用来完成工件推送、物料分拣、薄膜牵引等需要固定行程往复动作的工序，部分衍生结构还会在滑块上加装不同的执行末端，来适配不同的生产工序需求，比如加装推块就可以完成工件移位，加装切刀就可以完成裁切动作，加装夹具就可以完成物料取放，通用性极强。
