带侧护栏可移动滚筒输送设备结构

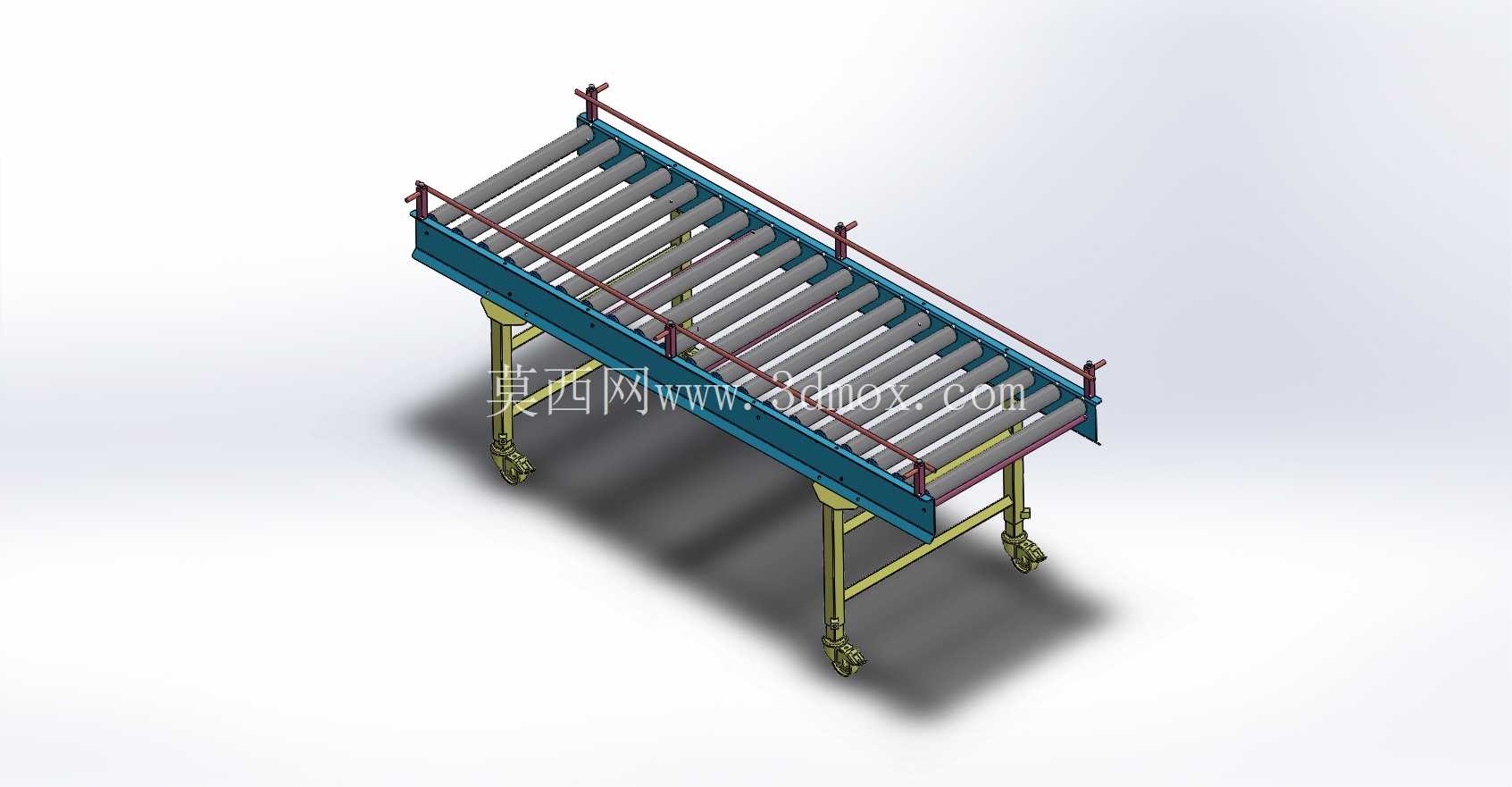

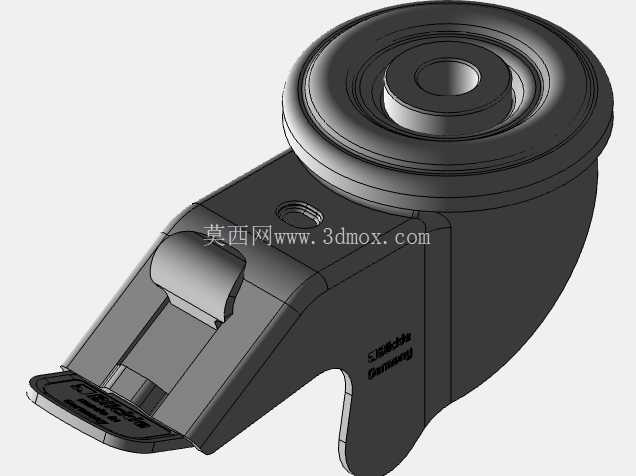

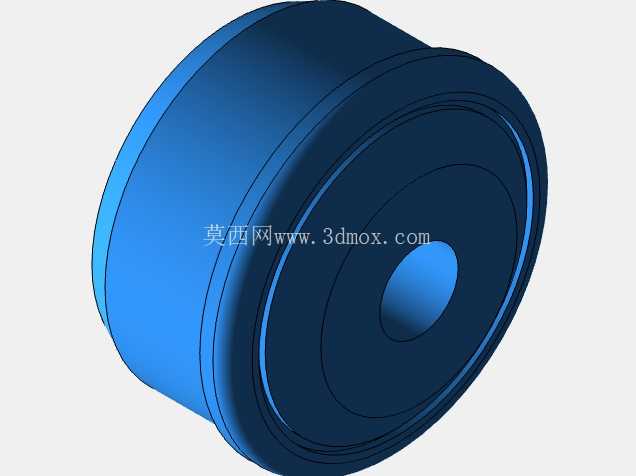

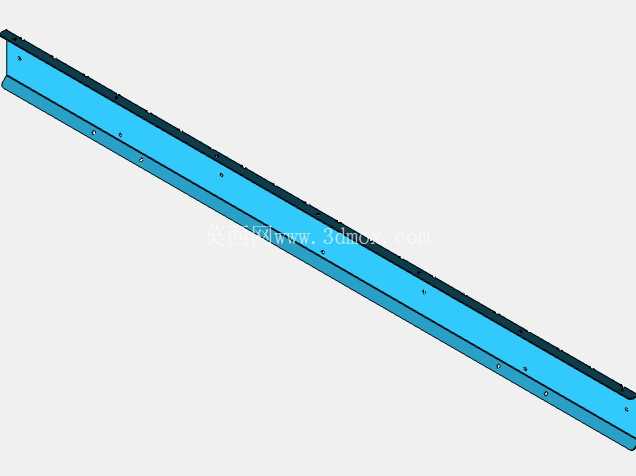

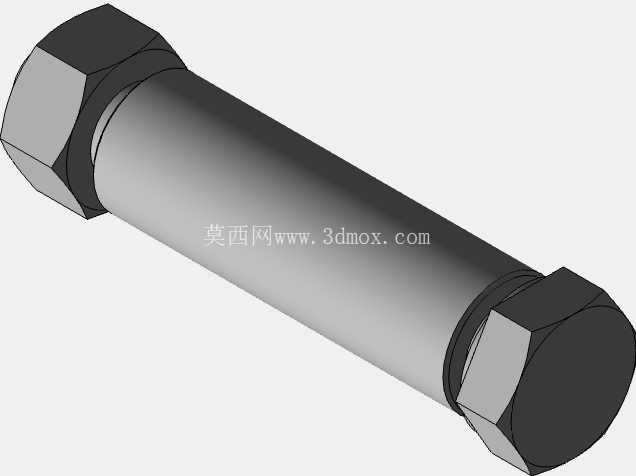

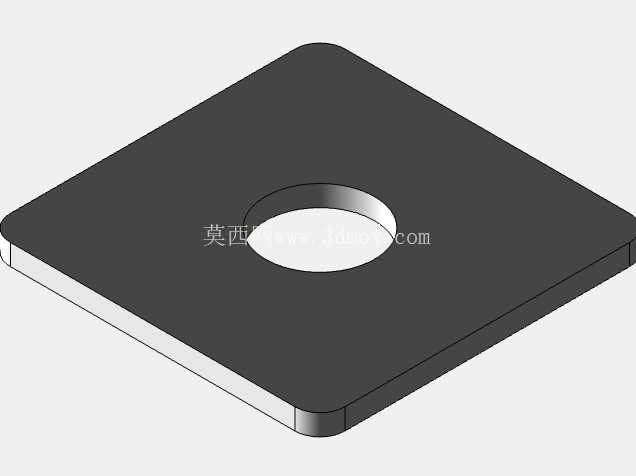

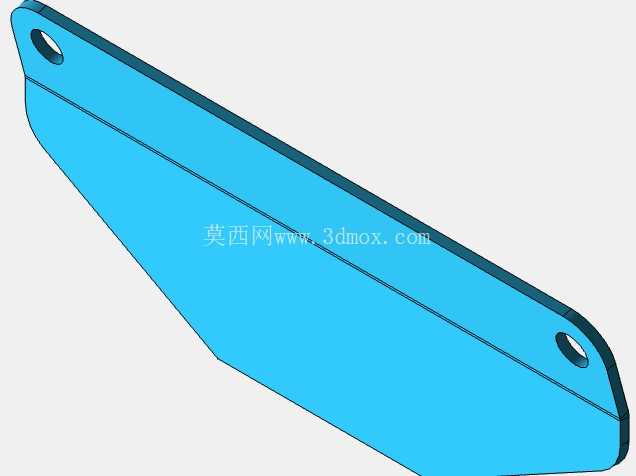

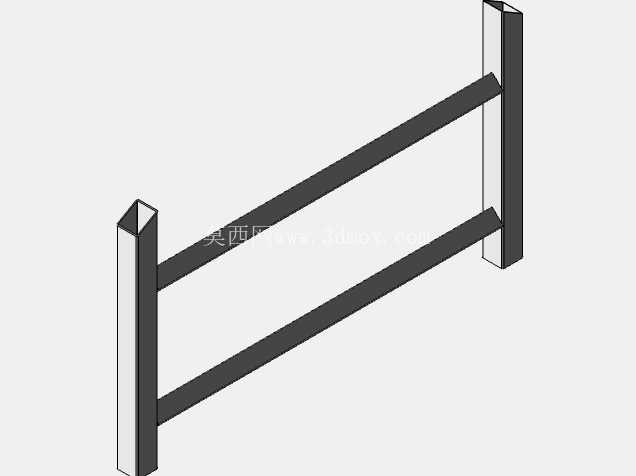

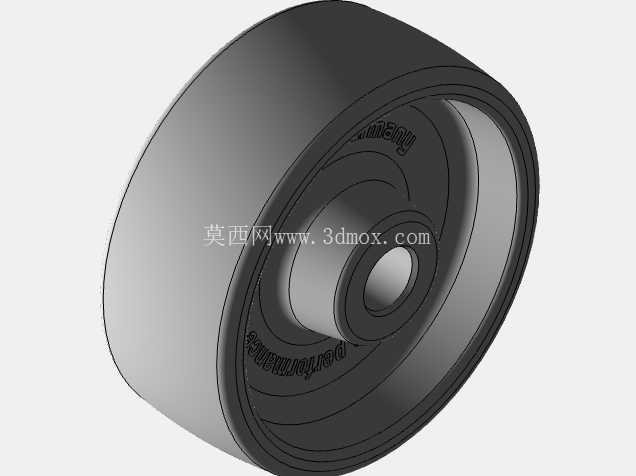

在车间物料转运、生产线工序衔接、仓储出入库分拣这类场景里，这类带侧护栏的移动滚筒输送结构是非常常见的单元设备，它不需要额外配置复杂的驱动组件，依靠滚筒自身的低转动阻力，就能让操作人员轻松推动载有工件的托盘、周转箱沿着输送方向移动，相比固定的皮带输送线，它的部署灵活度要高很多，尤其适合小批量多批次的生产布局调整需求。从结构设计来看，整个设备的承载主体是两侧的型钢机架，机架上按照固定间距排布着无动力镀锌滚筒，滚筒两端通过轴承座固定在机架侧板上，每根滚筒的安装同轴度、水平度都经过设计校核，保证工件在输送过程中不会出现卡滞、跑偏的问题；机架两侧加装的红棕色防护栏，高度刚好到周转箱的中上部位置，既不会阻碍操作人员取放工件，又能避免输送过程中工件从侧边滑落，尤其是输送带有一定坡度的工位段时，侧护栏的防护作用会非常明显。设备的支撑腿采用了可调节高度的支腿结构搭配万向脚轮，支腿的调节行程可以适配不同高度的对接设备，不管是和生产工作台、注塑机出料端还是仓储分拣台对接，都能通过调整支腿高度让输送面保持齐平，避免工件过渡时出现磕碰；底部的万向脚轮带刹车装置，需要调整设备位置时可以轻松推动，固定工位时踩下刹车就能保证设备不会出现滑移，满足临时布线、快速换产的布局需求。从安装边界来看，这类输送单元的宽度通常根据常用周转箱的尺寸设计，一般在600mm到800mm之间，长度可以根据实际工位需求拼接扩展，单段长度控制在2米到3米之间，既保证整体结构的刚性，又不会因为过长导致机架中部出现下挠变形；机架底部的支腿跨距设计要比输送面宽度宽出150mm左右，保证设备在推送较重工件时的整体稳定性，不会出现侧翻风险。设计这类无动力滚筒输送结构时，首先要核算单根滚筒的承载能力，根据日常输送工件的最大重量来选择合适壁厚的滚筒、对应的轴承型号，避免长期重载下滚筒出现弯曲变形；其次要考虑滚筒的间距，间距要小于输送工件最小底面尺寸的三分之一，保证工件在输送过程中至少有三根滚筒同时接触底面，避免工件出现倾斜、卡滞；另外侧护栏的安装位置要和滚筒边缘留出足够的安全间隙，防止工件边缘和护栏摩擦增加输送阻力，护栏的固定支架采用螺栓连接的方式，后期如果需要输送更宽的工件，可以快速调整护栏的安装位置，不需要对机架主体进行焊接改动。在实际生产应用中，这类输送设备经常被用在装配生产线的工序间转运，比如五金件组装、小家电装配、汽配零件分拣这些场景，操作人员只需要把装好工件的工装板放在输送面上，轻轻一推就能滑到下一个工位，不需要反复搬抬工件，能有效降低一线操作人员的劳动强度；在仓储环节，它也可以作为装卸货的临时输送线，把货车上的货物通过滚筒线直接滑到仓库分拣区，相比人工搬运效率提升非常明显。和动力滚筒线相比，这种无动力结构不需要铺设电路、不需要配置驱动电机和控制系统，采购和维护成本都很低，后期如果出现滚筒磨损，只需要单独更换损坏的滚筒即可，不需要拆解整条输送线，日常维护非常简便；同时它的模块化设计可以让多段输送单元快速拼接，根据现场的场地布局组合成直线段、转弯段，甚至可以搭配辅助工装实现一定角度的倾斜输送，适配不同的生产场景需求。在三维建模过程中，这类结构的建模重点在于滚筒阵列的参数化设计，通过调整滚筒间距、滚筒长度、机架宽度、支腿高度这些参数，就能快速生成不同规格的输送单元模型，方便设计人员根据现场布局快速选型调整；同时建模时要还原脚轮、支腿调节结构、侧护栏连接细节，保证模型导入装配场景时能准确模拟实际安装的干涉情况，避免现场安装时出现尺寸不匹配的问题。
