带支架斜向溜槽物料输送结构设计

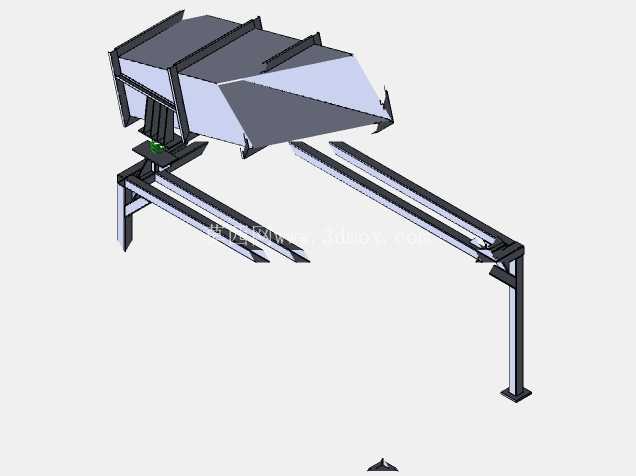

　　这套带支撑支架的斜向溜槽结构，主要应用在散状物料的中转输送环节，常见于矿山破碎生产线、粮食加工转运、建筑骨料输送、铸件落料收集这类需要靠物料自重完成短距离导向输送的场景，区别于带式输送机的动力输送形式，这类溜槽完全依靠物料自身重力完成滑移输送，不需要额外配置动力源，在生产线的高差衔接点位使用率极高。从结构组成来看，整个装置分为上部受料斗段、中部斜向溜槽主体、下部落地支撑框架三个核心部分，上部受料斗采用扩口式设计，进料端尺寸大于溜槽主体截面，能够承接上游设备落下的物料，避免物料撒漏，斗体的折边结构做了加强处理，能够承受大块物料落下时的冲击载荷，不会因为长期受冲击出现焊缝开裂或者板材变形的问题。

　　中部溜槽主体采用矩形截面设计，槽体的倾斜角度经过匹配物料安息角的核算，针对不同颗粒度、摩擦系数的散料，倾斜角度通常设置在35度到55度区间，保证物料能够顺畅下滑不会在槽内堆积卡料，槽体的侧壁高度根据输送物料的最大堆积厚度设计，预留了足够的物料通行空间，避免输送过程中物料溢出。下部的支撑框架采用型钢焊接结构，主支撑腿采用矩形截面型钢，斜向支撑腿与主腿形成三角稳定结构，能够承受整个溜槽的自重加上槽内物料的动载荷，支撑腿底部设置了安装底板，底板上预留了地脚螺栓安装孔，可以直接通过膨胀螺栓或者预埋螺栓固定在混凝土地面或者设备平台上，安装时需要调整支撑腿的高度，保证溜槽的倾斜角度符合设计要求，同时让上部受料斗的进料口与上游设备的出料口精准对齐，避免落料偏载造成槽体单侧磨损过快。

　　设计这类溜槽结构的时候，首先要明确输送物料的属性，包括物料的颗粒度、堆积密度、摩擦系数、是否有腐蚀性或者磨琢性，磨琢性强的物料比如矿石、焦炭，需要在溜槽内壁加装耐磨衬板，降低槽体本体的磨损速度，延长整体使用寿命；如果是输送粮食这类食品级物料，槽体内壁需要做抛光处理，避免物料残留出现霉变。其次要核算整个结构的载荷，包括静载荷下的结构强度，以及物料冲击下的动载荷系数，支撑框架的型钢选型要满足刚度要求，避免满载时槽体出现过大挠度影响物料下滑。另外还要考虑安装边界的尺寸限制，整个结构的总高度要匹配上下游设备的高差，水平投影长度要符合现场的安装空间，溜槽的出料口位置要精准对准下游设备的受料点，避免落料偏斜造成下游设备皮带跑偏或者受料不均。

　　在实际使用场景中，这类溜槽经常和带式输送机、振动给料机、破碎机等设备配套使用，作为生产线不同设备之间的物料衔接通道，相比其他输送形式，自重溜槽的结构简单，维护成本极低，没有运动部件不需要日常润滑保养，只要定期检查衬板磨损情况和支撑结构的连接螺栓是否松动即可，适合在恶劣的工业环境下长期连续运行。设计建模的时候，需要重点关注各个焊接节点的处理，槽体板材之间的连接采用满焊工艺，避免出现缝隙漏料，支撑框架的连接节点处要设置加强筋板，提升节点的抗扭和抗剪能力，溜槽的折弯处要做圆弧过渡，减少物料下滑时的阻力，避免尖锐拐角处出现物料卡滞。对于输送粘性较大物料的溜槽，还可以在槽体外壁加装振动器，通过小幅振动避免物料粘附在槽壁上造成堵塞，不过这套结构的基础版本没有预留振动器安装位，如果有相关需求可以在槽体侧壁预留安装法兰。整个结构的所有型材和板材都采用常见的工程材料，加工工艺成熟，现场安装时只需要按照装配图对齐各个部件的连接孔，拧紧螺栓或者完成现场焊接即可，不需要复杂的调试过程，安装完成后只需要检查槽体内壁是否有凸起的焊疤或者杂物，清理干净后就可以投入使用。
