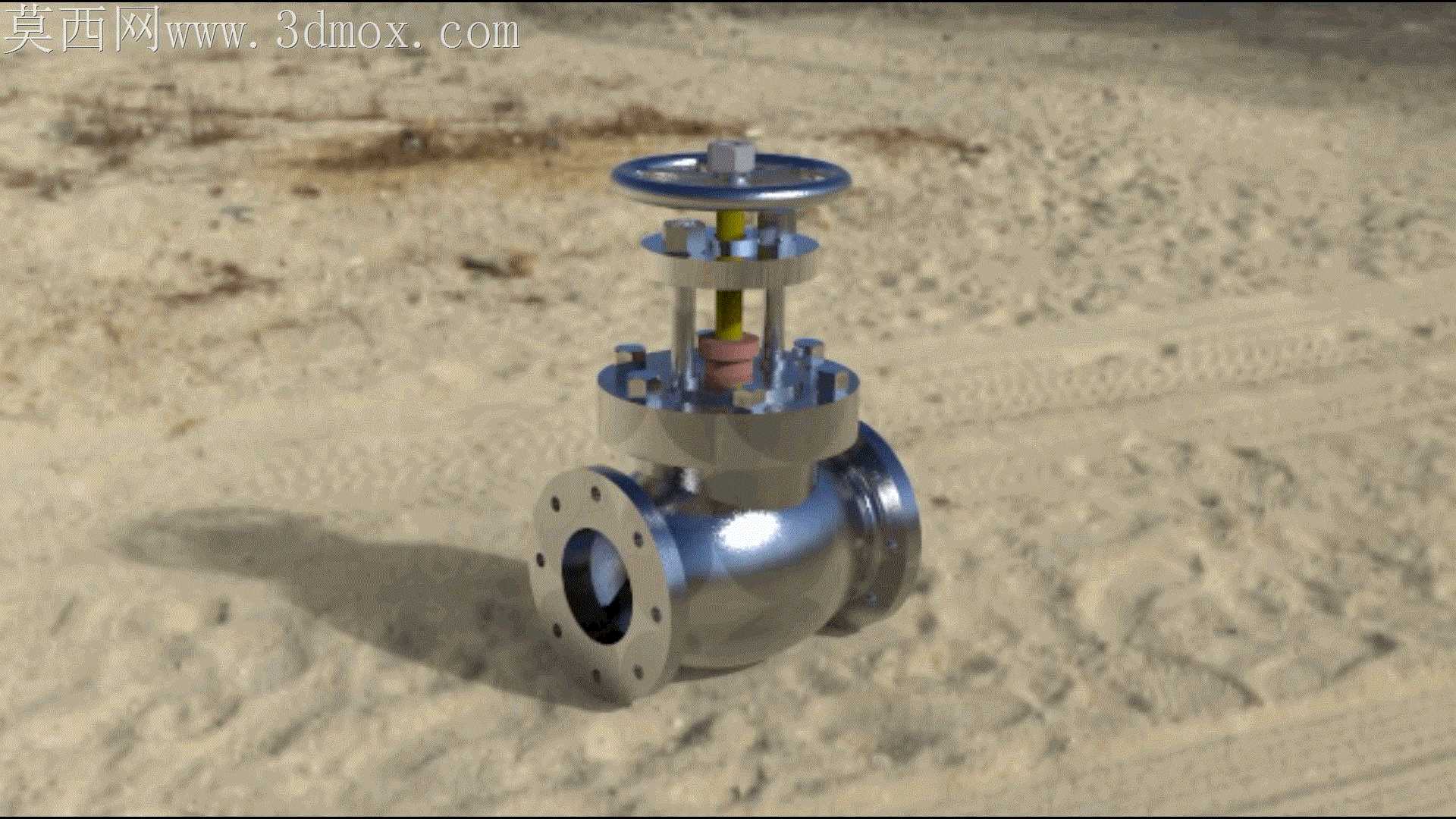

锅炉操作用法兰连接式蒸汽调节阀结构设计

这款蒸汽调节阀主要面向工业锅炉供汽管路系统设计，是蒸汽输送网络中核心的压力与流量调控部件，广泛应用于热电联产、工业生产供汽、集中供暖换热站等场景，承担着稳定管路蒸汽压力、调节蒸汽输送流量、保障下游用汽设备运行参数匹配的关键作用，可避免蒸汽压力波动对换热设备、生产用汽终端造成冲击，也能通过精准节流减少蒸汽输送过程中的无效损耗，提升整个蒸汽系统的运行能效。

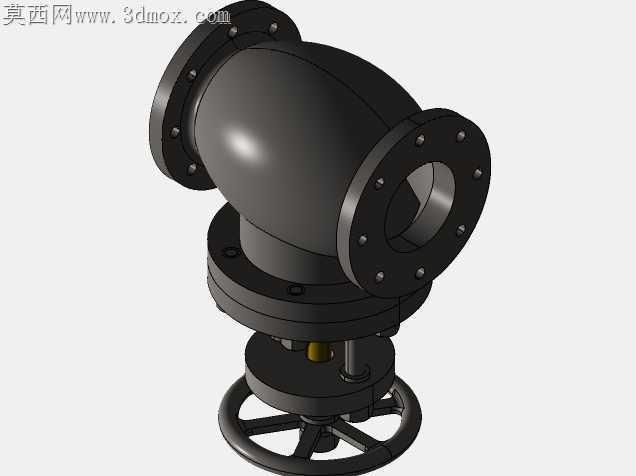

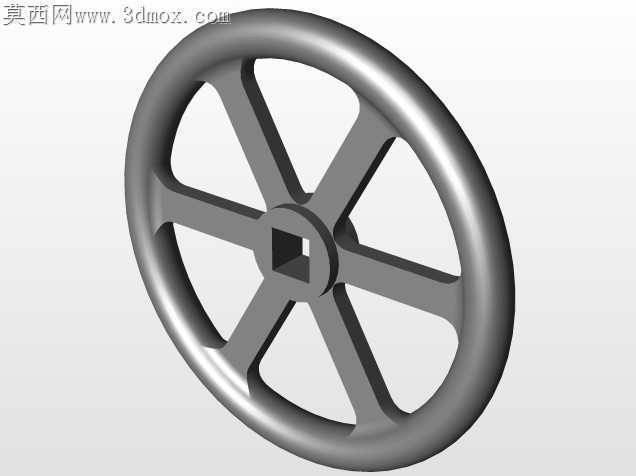

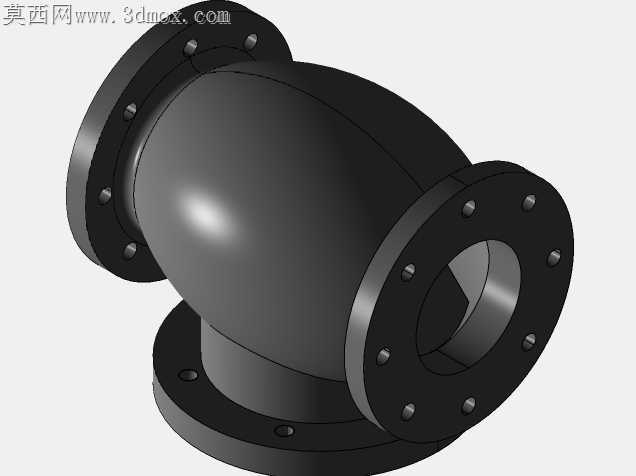

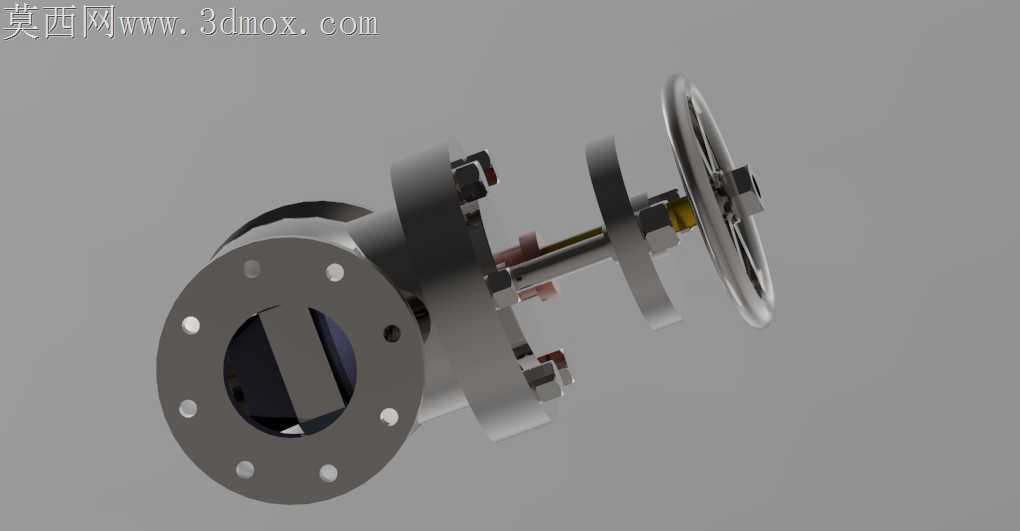

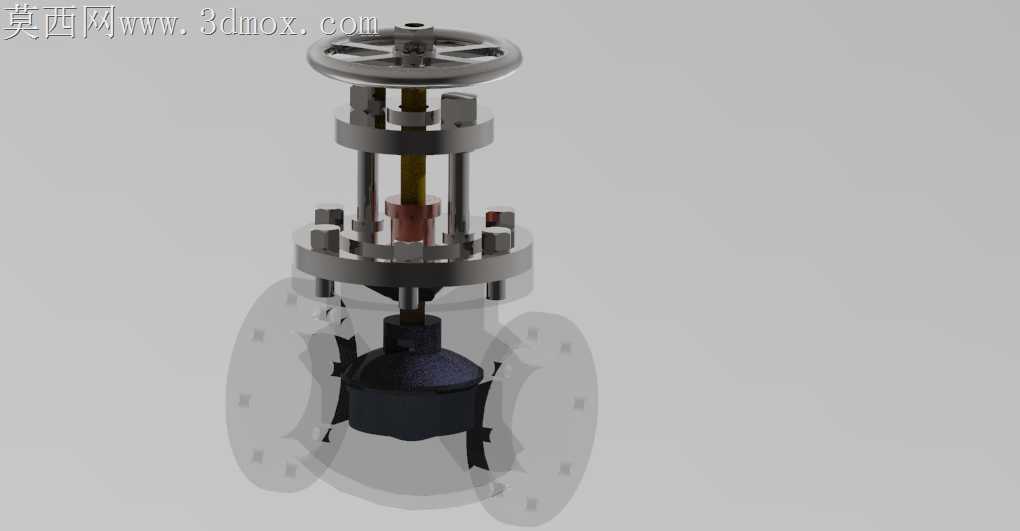

从功能特性来看，该调节阀采用直通式法兰连接结构，阀体流道采用平滑过渡的流线型设计，能够有效降低蒸汽流经阀体时的阻力损失，减少高速蒸汽对阀体内壁的冲蚀磨损，适配高温高压饱和蒸汽、过热蒸汽的输送工况。阀杆部位设置了多级密封结构，搭配耐高温的密封填料，可在长期高温运行环境下保持可靠的密封性能，避免蒸汽外漏造成的能源浪费与安全隐患。顶部的手轮操作机构采用大直径轮盘设计，操作力矩分配合理，现场操作人员无需借助额外辅助工具即可完成开度调节，手轮与阀杆之间设置了位置锁定结构，调节到位后可固定阀位，避免管路振动导致开度偏移，保障调节精度的稳定性。

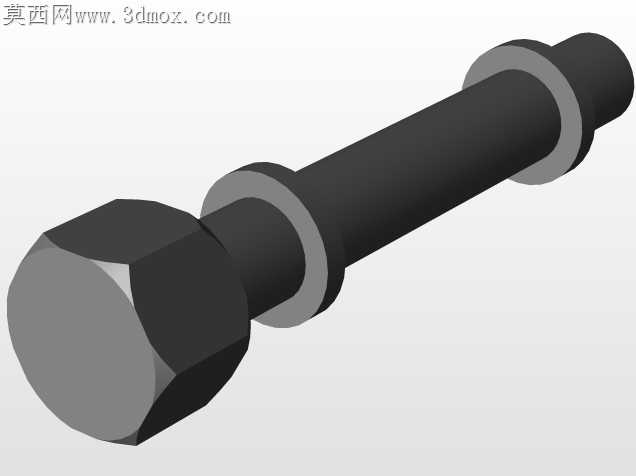

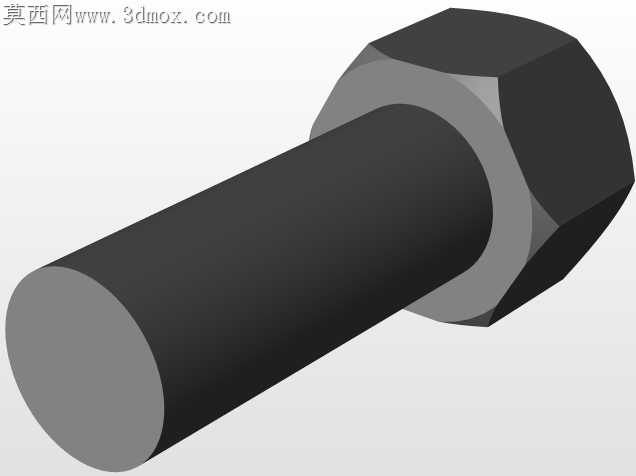

在设计思路上，该结构采用参数化建模逻辑，将阀门口径、法兰连接尺寸、阀瓣行程、密封面宽度等核心参数进行关联设计，可根据不同管路的通径需求、压力等级快速调整整体结构尺寸，无需重新搭建基础模型框架，大幅提升同系列不同规格阀门的设计迭代效率。阀体与阀盖的连接采用螺栓紧固搭配密封垫片的结构，既保证了连接强度，也方便后期对阀内件进行检修更换，降低设备全生命周期的维护成本。

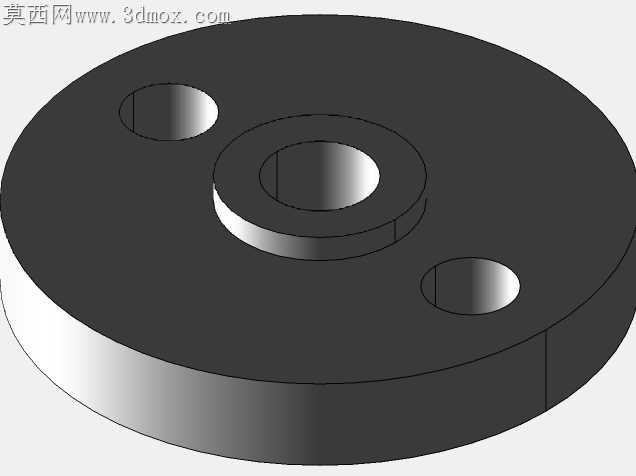

从安装边界来看，该阀门采用标准法兰对接形式，两端法兰的螺栓孔分布、密封面尺寸匹配通用工业管路法兰标准，安装时可直接与同通径、同压力等级的管路法兰对接，无需额外制作过渡连接件。阀门整体的轴向安装长度、顶部手轮的操作预留空间、阀杆升降的行程空间都经过合理规划，安装后不会与周边管路、支架产生干涉，手轮操作面预留足够的操作空间，方便现场人员完成开度调整、状态巡检等日常操作，整体结构紧凑，在满足功能需求的前提下尽可能压缩了占用空间，适配锅炉房内管路排布密集的安装场景。
