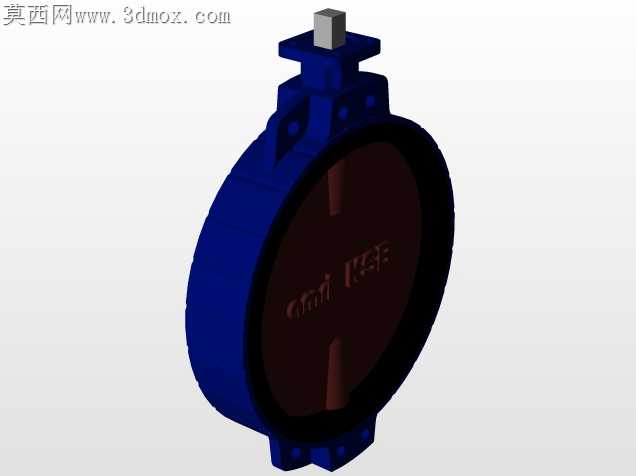

对夹式软密封蝶阀结构设计展示

这款对夹式软密封蝶阀是工业管路系统中应用极为广泛的流体控制部件，主要适配给排水、暖通空调、市政水务、轻工制程等中低压管路场景，核心用途是实现管路内流体的通断截断与流量调节，可适配清水、弱腐蚀性流体、常温气态介质等多种常见工业输送介质，在楼宇管网、厂区循环水系统、污水处理支线、通风管路中都能稳定发挥作用。从功能特性来看，该蝶阀采用中线式结构设计，阀板绕阀杆轴线做90度回转运动，相比同通径的闸阀、截止阀，结构长度更短，启闭扭矩更小，操作人员仅需较小的操作力即可完成阀门的全开全关动作，同时软密封阀座紧贴阀板外缘，在额定工作压力下可实现零泄漏截断，密封性能可靠，能够满足多数中低压管路的密封要求。设计过程中优先考虑了安装适配性与运维便捷性，整体采用对夹式连接结构，阀体两端无独立法兰结构，安装时直接将阀体夹在管路两端的配对法兰之间，通过长螺栓穿接锁紧即可完成固定，相比法兰式蝶阀可节省大量安装空间，也降低了阀体自身的材料消耗与整体重量。阀体外形采用圆形对称结构，外缘设置均匀分布的螺栓避让位，可适配国标通用的对夹法兰安装孔距，安装边界可覆盖常规DN50到DN300通径的中低压管路安装需求，顶部的阀杆连接端采用标准方头结构，可直接适配手柄、蜗轮执行器、气动电动执行机构，无需额外加工转接结构，方便用户根据现场自动化需求选配驱动部件。阀板采用流线型圆弧设计，全开状态下介质流通阻力小，压损远低于同通径的截止阀，可有效降低管路输送的能耗损失；阀座采用嵌入式安装结构，磨损后可快速更换，无需将整个阀体从管路上拆下，大幅降低后期运维的时间与成本。阀体外部设置的加强筋结构，在不增加过多壁厚的前提下提升了阀体整体的结构强度，可承受管路运行中的水锤冲击与压力波动，避免阀体变形导致的密封失效问题。
