卧式承压储罐结构三维设计模型

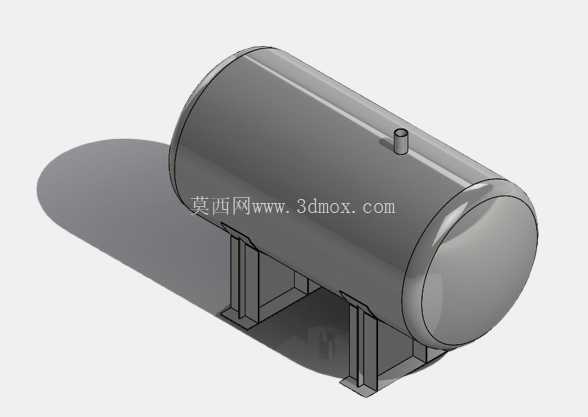

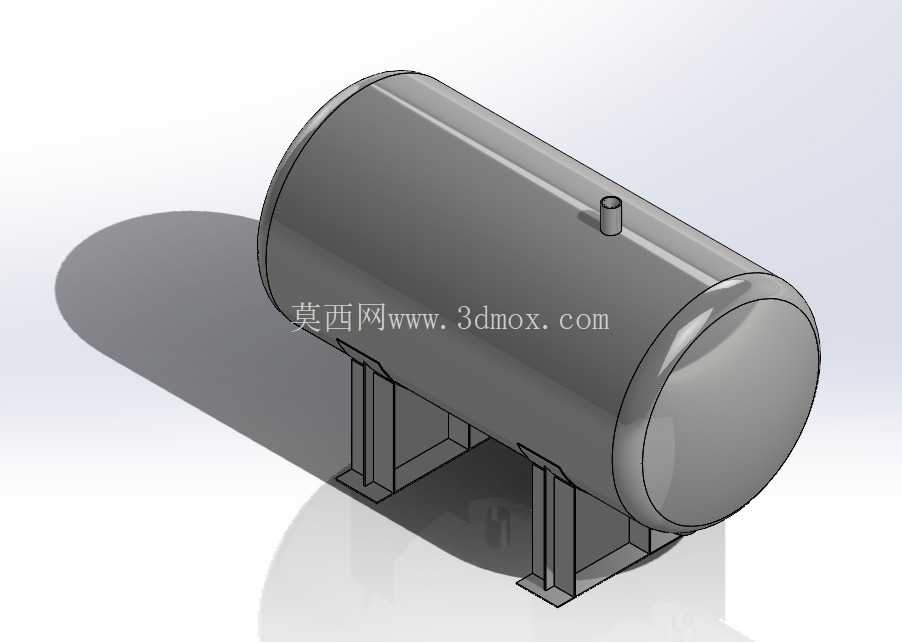

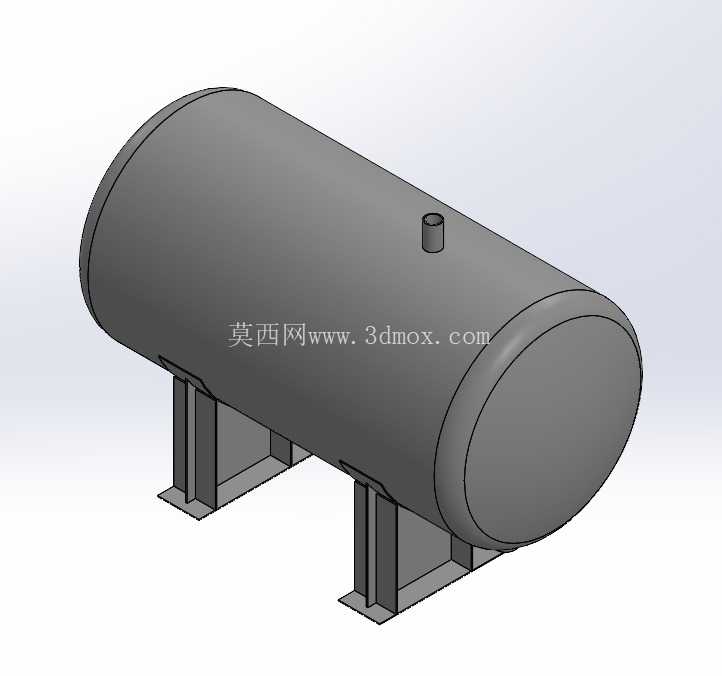

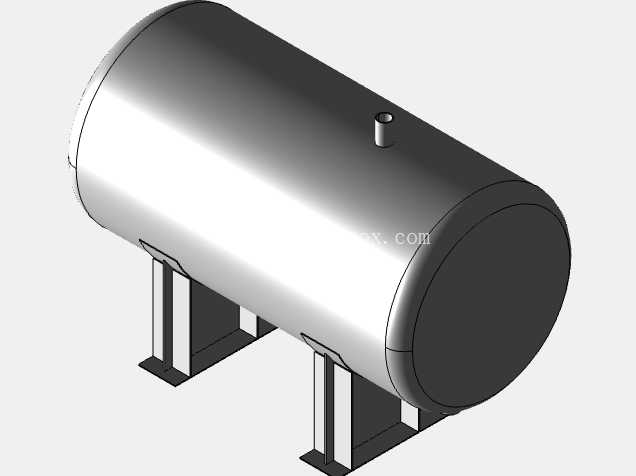

在化工、能源、食品加工等连续生产场景中，卧式承压容器是介质存储、缓冲稳压环节的核心静设备，这类设备的设计合理性直接关系到生产系统的运行稳定性与现场安全冗余。本次呈现的卧式储罐结构，从工程落地的实际需求出发，完成了全结构的三维参数化搭建，覆盖了罐体本体、支撑鞍座、接口法兰、顶部附件等全部装配细节，可直接用于结构校核、安装模拟、热耦合分析等后续工程环节。

从实际应用场景来看，这类卧式承压容器常被布置在生产装置的管廊侧方、车间边角或罐区的低位区域，用来存储带压的液态、气态生产介质，或是作为工艺系统的缓冲罐，平衡管路内的压力波动，避免压缩机、泵类动设备的频繁启停冲击。相较于立式储罐，卧式结构的重心更低，对安装基础的承重要求更易满足，日常巡检、附件维护的操作高度也更友好，尤其适合厂区空间竖向受限、介质存储量中等的工况。

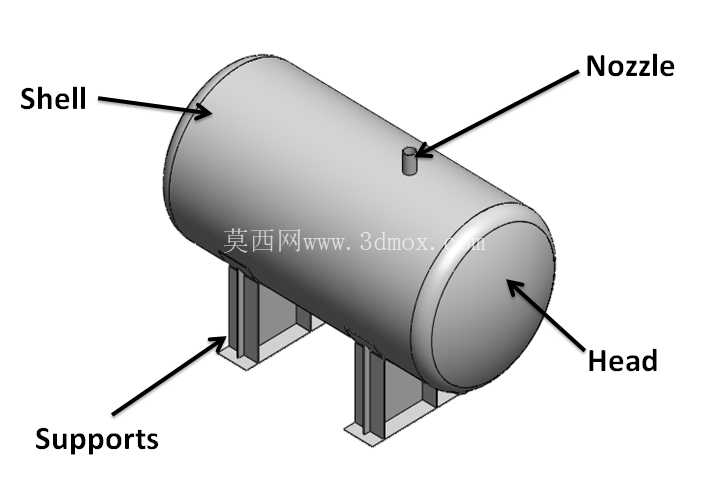

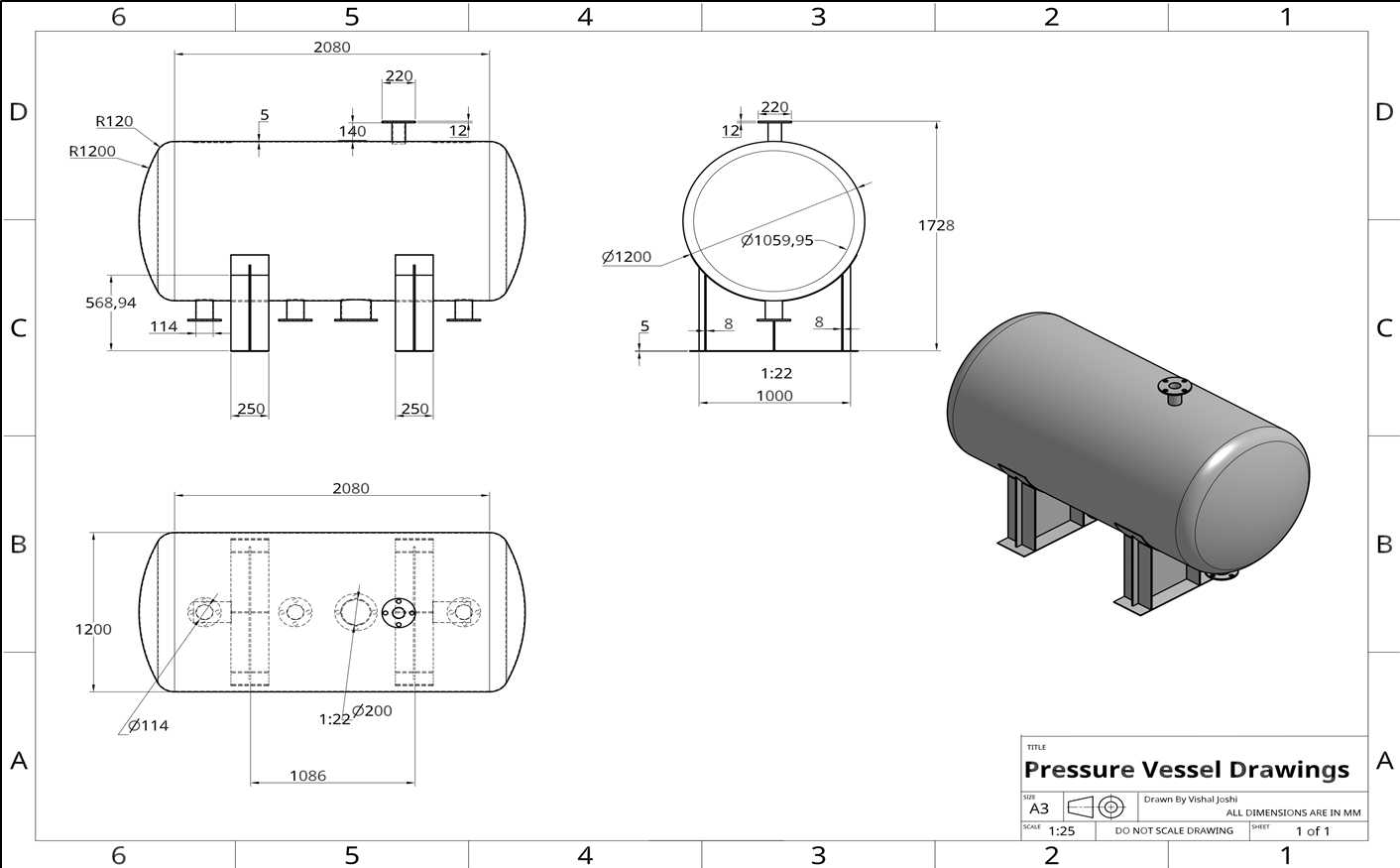

在功能特性的设计考量上，罐体采用标准椭圆封头与圆柱形筒身焊接的结构形式，筒身内径1200mm，筒身直段长度2080mm，搭配两端标准椭圆封头后，设备总长度控制在2990mm，整体外径1220mm，这个尺寸区间适配多数中小型生产装置的存储需求，既不会因为容积过小导致介质缓冲能力不足，也不会因为尺寸过大造成运输、进场安装的困难。支撑结构采用双鞍座设计，每个鞍座的底板宽度250mm，鞍座与筒身的接触位置做了贴合弧度处理，两个鞍座的中心间距1000mm，其中一个鞍座设计为固定端，另一个预留热位移间隙，能够适配设备运行时因温度变化产生的轴向伸缩，避免温度应力集中造成焊缝开裂。

接口布局方面，筒身一侧沿轴向布置了多个不同通径的法兰接口，其中包含一个直径114mm的主介质进出口，以及多个小通径的仪表接口、排污口、放空口，接口的位置高度距离安装基础1200mm，刚好匹配常规厂区工艺管线的架设高度，减少管线安装时的弯头数量，降低管路阻力损失。顶部设置了直径220mm的人孔结构，人孔高出筒身顶部140mm，搭配快开式压紧结构，方便检修人员进入罐体内部开展清理、焊缝检测等作业，人孔旁预留了安全阀、压力表的安装接口，满足承压设备的安全附件配置规范要求。

设计过程中，充分考虑了安装边界的约束条件：设备安装完成后总高度为1728mm，顶部距离车间常见的3.5m层高管线留有足够的操作空间，鞍座底板的安装孔间距122mm，可直接适配常规预埋地脚螺栓的布置间距，不需要额外做基础改造。筒身壁厚、封头壁厚的取值结合常用承压等级做了参数化设置，可根据实际设计压力、存储介质的腐蚀裕量快速调整参数，不需要重新搭建基础模型。鞍座的筋板结构做了受力优化，在满足承重要求的前提下减少了不必要的材料冗余，筋板厚度8mm，与筒身、底板的焊接位置预留了焊角尺寸的建模余量，可直接导出用于焊接工艺卡的编制。

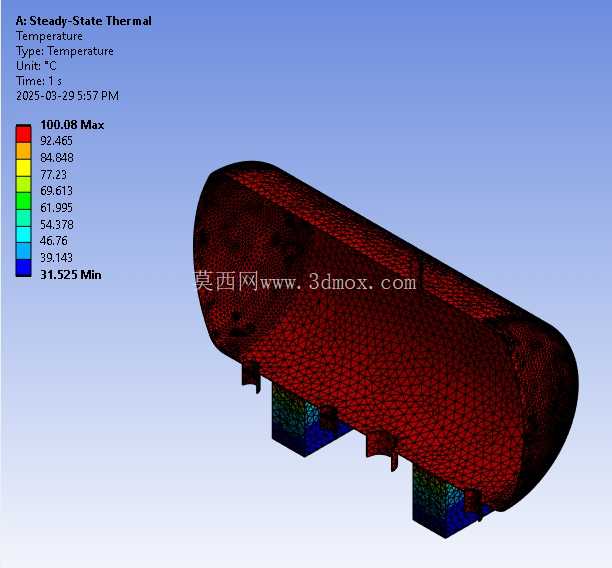

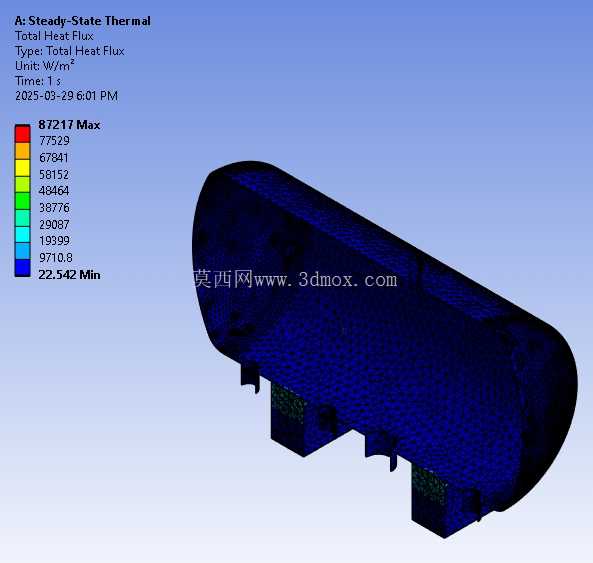

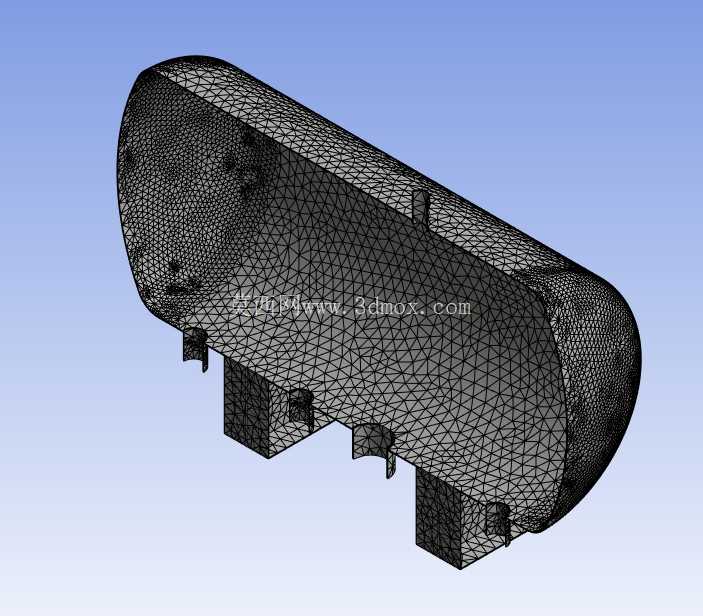

从三维建模的工程实用性角度，整个模型的装配层级清晰，筒身、封头、鞍座、法兰、人孔盖等零件均为可编辑的参数化特征，没有导入特征造成的特征树丢失问题，设计人员可根据具体项目的工艺要求，快速调整筒身长度、直径、鞍座间距、接口通径等核心参数，大幅缩短同类型设备的设计周期。模型同时还原了实际加工中的工艺细节，比如封头与筒身的焊接坡口、法兰密封面的水线结构、鞍座底部的防滑垫板，这些细节的还原能够让后续的有限元热耦合分析、结构应力计算更贴近实际工况，避免因模型过度简化导致的计算结果偏差，为设备的安全稳定运行提供可靠的设计依据。
