带双向螺旋油槽的圆柱轴类结构设计

在滑动摩擦副的润滑结构设计中，带螺旋油槽的轴类零件是极为常见的功能部件，这类结构广泛应用于各类旋转支承、液压阀芯、传动导杆以及需要持续供油润滑的滑动配合场景中，其核心作用是在轴件相对轴套做旋转或往复运动时，将润滑油沿螺旋槽道均匀引导至整个配合接触面，避免局部干摩擦引发的磨损、抱死等失效问题。很多刚接触结构设计的工程师容易忽略油槽的旋向设计逻辑，实际上油槽的旋向需要匹配轴件的实际运动方向：当轴件做顺时针旋转时，对应旋向的螺旋槽会在转动过程中产生类似螺杆泵的导油效应，将储油腔的润滑油持续向配合面的远端输送，而逆时针旋向的槽道则适配反向旋转的工况，若旋向与运动方向不匹配，不仅无法实现均匀布油，反而可能将配合面内的润滑油向外推出，加剧摩擦副的磨损。

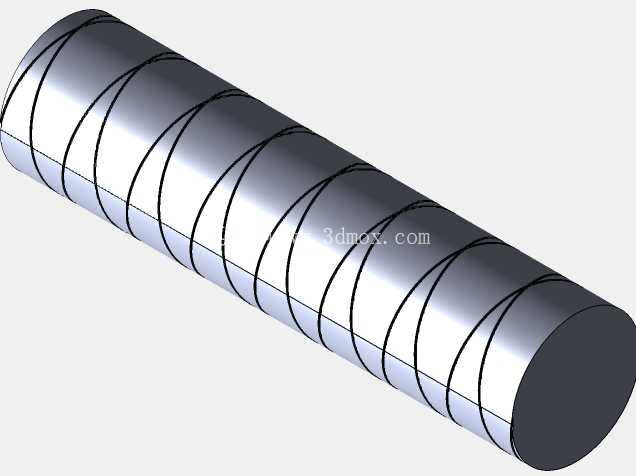

从结构本身来看，该零件以圆柱基体为核心载体，外圆柱面为主要配合工作面，螺旋槽沿圆柱面连续分布，槽道的截面形状、螺距、槽深以及槽道的起止位置，都需要结合实际工况的润滑需求、运动速度、载荷大小做针对性调整。比如在重载低速的滑动支承场景中，槽深需要适当加大以储存更多润滑油，螺距可适当缩小以提升布油密度，避免高载荷下油膜破裂；而在高速轻载的工况中，槽深过大会破坏配合面的接触刚度，反而容易引发振动和油膜失稳，此时需要采用浅槽、大螺距的设计，在保证导油效果的同时尽可能保留配合面的有效接触面积。

设计这类油槽结构时，首先要明确安装边界：零件的两端圆柱面为安装定位基准，需要与配套的轴承座、轴套孔保持严格的同轴度公差，油槽的起止位置需要避开两端的密封安装区域，防止润滑油从密封位置泄漏，同时槽道的边缘需要做微小的倒角处理，避免装配时刮伤密封圈或轴套内孔表面。很多新手在建模时容易直接在圆柱面上切除等截面的螺旋槽，忽略了槽道与端面衔接处的平滑过渡，实际加工中这种尖角位置不仅容易产生毛刺，在运动过程中还会对油流产生阻断，影响导油的连续性，因此在槽道的起止端需要做圆弧收尾处理，让油流能够平滑进入或流出槽道。

从实际应用场景来看，这类螺旋油槽结构不仅用于普通的滑动轴承轴颈，在注塑机的拉杆、压铸机的导柱、液压系统的阀芯、机床的主轴套筒等部件上都有广泛应用。比如压铸模具的导柱在连续开合模过程中，需要持续的润滑来保证运动顺畅，若没有均匀的油槽结构，导柱表面很容易因为反复摩擦出现拉毛，进而影响模具的合模精度，严重时还会导致导柱卡死，造成生产停滞。在液压阀芯的设计中，螺旋槽还能起到均衡径向压力的作用，减少阀芯在阀孔内的卡滞力，提升液压阀的响应灵敏度，此时槽道的截面形状通常采用矩形或三角形，螺距的设计需要结合阀芯的行程做匹配，保证阀芯在全行程范围内都能得到均匀的压力平衡。

建模过程中，螺旋槽的生成需要注意扫描路径与圆柱面的贴合度，避免出现槽深不均的问题，槽道的截面轮廓需要根据加工工艺做调整：如果采用铣削加工，槽底需要预留刀具圆角，不能设计成清角结构，否则常规铣刀无法加工到位；如果采用磨削加工，槽道的截面需要适配砂轮的修整轮廓，避免出现加工干涉。另外，油槽的数量也并非越多越好，过多的槽道会减少配合面的有效承载面积，降低零件的承载能力，通常在满足布油需求的前提下，单头或双头螺旋槽即可满足大部分工况的使用需求，只有在行程较长、润滑需求较高的场景下，才会考虑采用多头螺旋槽的设计，多头槽虽然布油更均匀，但加工难度也会相应提升，需要结合实际的加工成本和使用需求做权衡。

在安装配合方面，这类带油槽的轴件与配套轴套的间隙需要控制在合理范围内，间隙过大会导致润滑油过快泄漏，无法形成稳定的油膜，间隙过小则会导致润滑油无法进入配合面，同样会引发干摩擦。通常在设计时，需要根据运动速度、载荷、润滑油粘度等参数计算合理的配合间隙，同时在轴套的对应位置设计进油孔，进油孔的位置需要对准油槽的起始端，保证润滑油能够顺利进入槽道，随着轴件的运动被输送到整个配合面。很多现场出现的润滑失效问题，并非油槽设计本身的问题，而是进油孔的位置与油槽错位，导致润滑油无法进入槽道，最终引发配合面的异常磨损，这也是结构设计时需要重点核对的安装细节。
