星形带杆手拧调节旋钮结构设计

这款星形手拧旋钮是工业场景里非常常见的手动操作紧固件，日常在工装夹具、小型检测设备、机柜门板、实验装置、轻工生产线的可调工位上都能见到它的身影，核心作用是不需要借助额外扳手、螺丝刀等工具，操作人员直接用手拧动就能完成锁紧、调节、松脱的动作，在需要频繁拆装、快速调整位置的工位上，能大幅降低操作耗时，提升工位调整的效率。

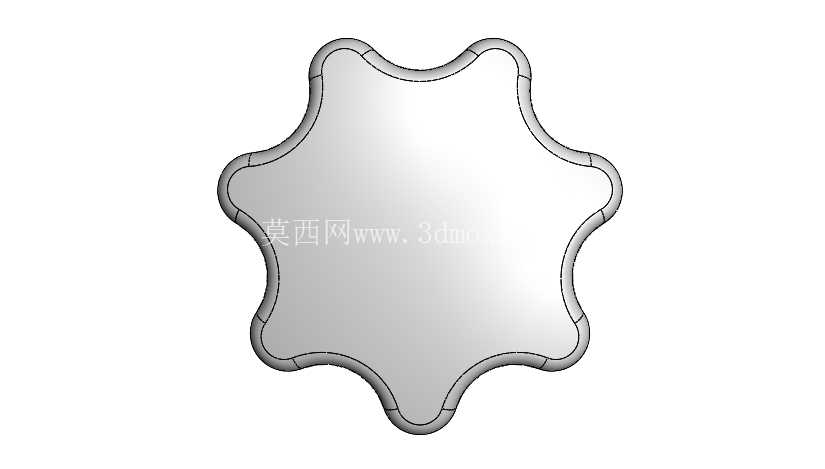

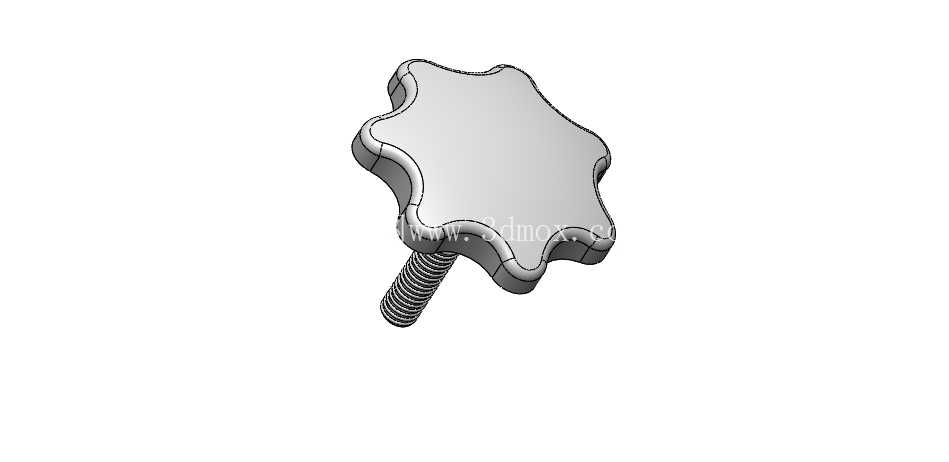

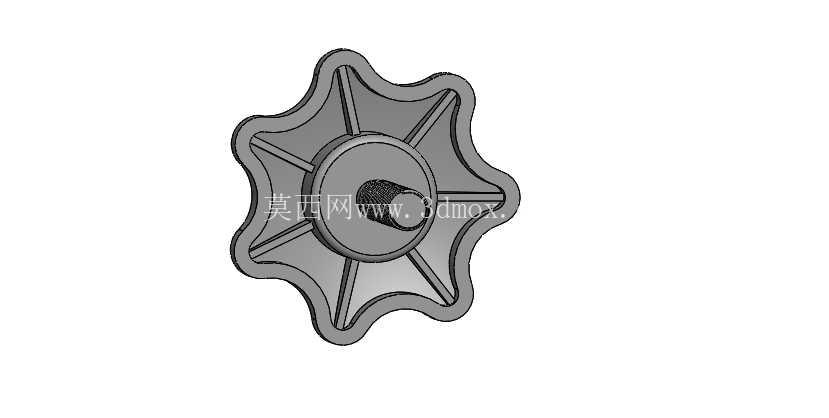

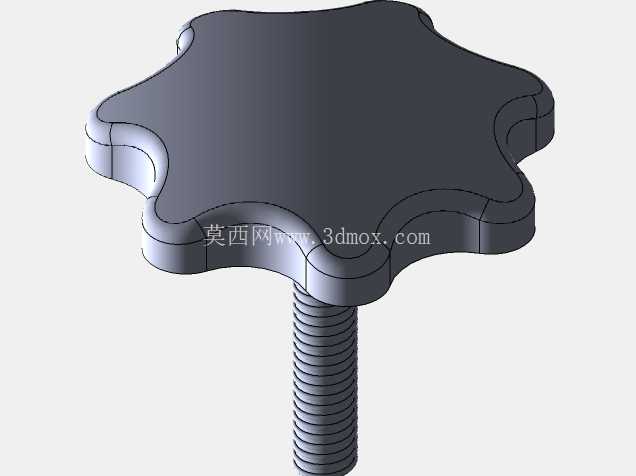

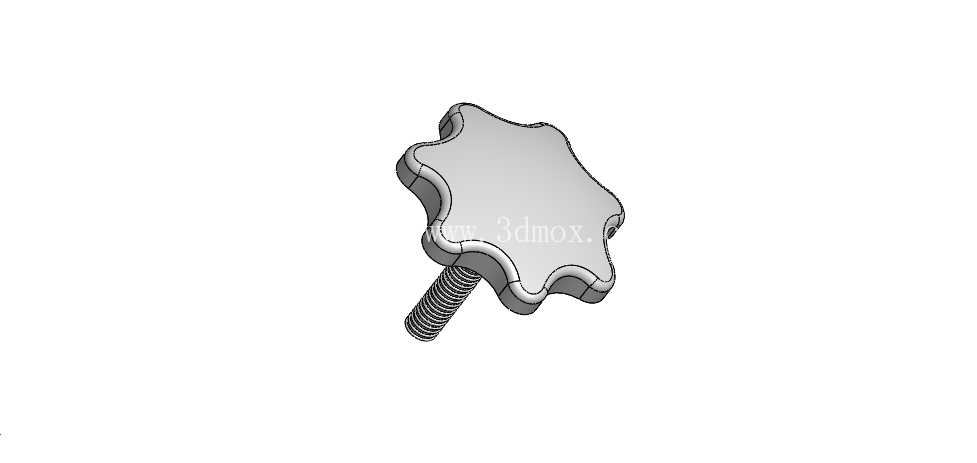

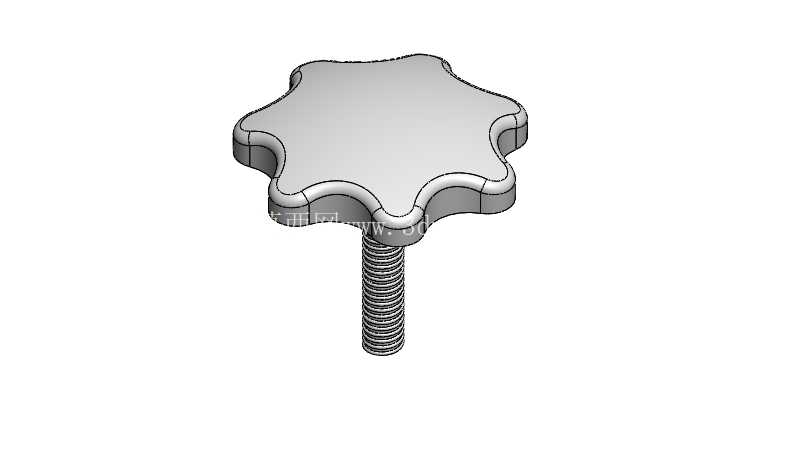

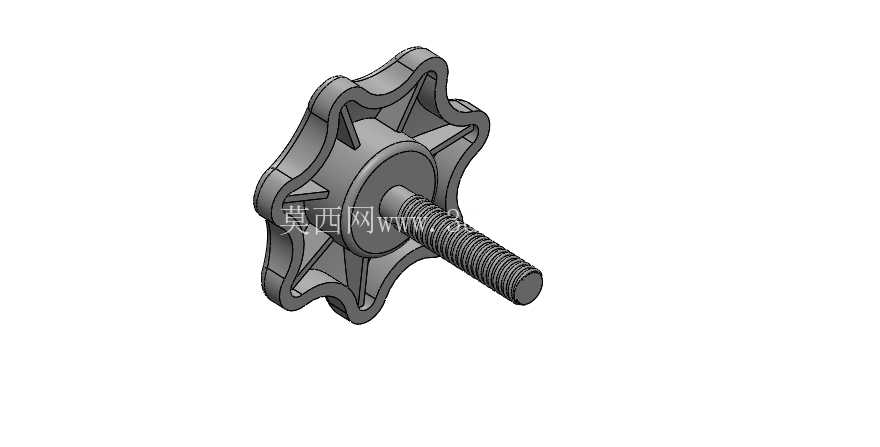

从结构设计来看，这款旋钮的头部采用了七瓣星形的外轮廓，每一个瓣的边缘都做了圆弧过渡处理，没有尖锐的棱角，一方面是避免操作人员拧动的时候划伤手部，另一方面这种多瓣的轮廓能在人手握持的时候提供足够的摩擦力，即使手上沾有少量油污、切削液，也能稳稳施力，不会出现打滑的情况。头部的顶面做了平整处理，没有多余的凸起结构，在安装空间比较局促的场景下，不会因为顶部突出过多和周边的零部件产生干涉，头部的厚度经过合理设计，既保证了拧动的时候手指有足够的施力接触面，也不会因为过厚造成材料浪费、整体重量偏大的问题。

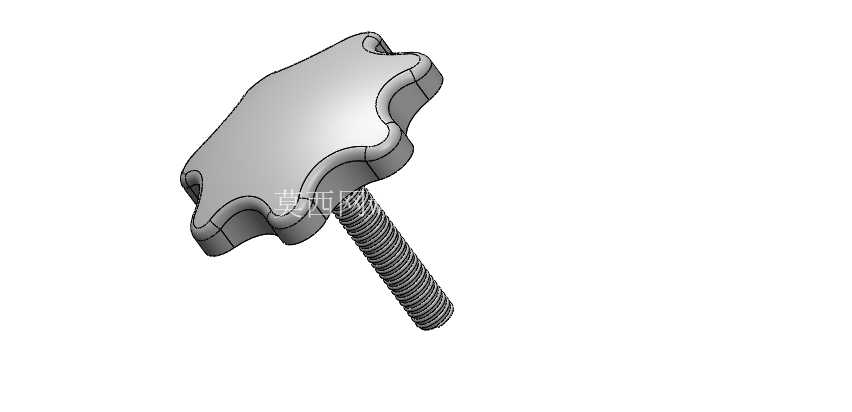

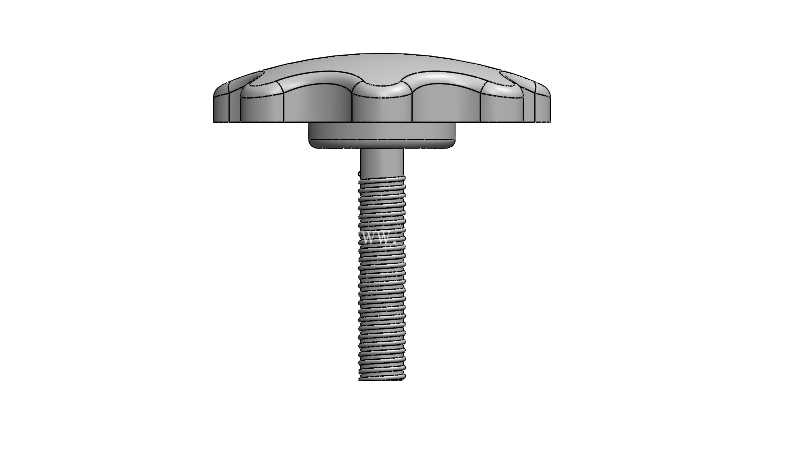

旋钮下方的杆部采用了标准外螺纹结构，螺纹的规格可以根据实际安装的基材厚度、锁紧力需求做适配调整，螺纹段的长度覆盖了常规薄板、型材连接的常用厚度范围，螺纹和头部的衔接位置做了退刀槽处理，保证螺纹加工的时候能完整加工到靠近头部的位置，安装的时候能让旋钮头部完全贴合被锁紧的工件表面，不会出现因为螺纹收尾不到位导致的锁紧间隙。杆部和头部的连接位置做了圆角过渡，避免应力集中，在频繁拧动、承受一定侧向力的时候，不会出现杆部从头部断裂的情况，提升了零件的使用寿命。

从安装边界来看，这款旋钮的最大外轮廓是头部的星形外接圆，安装的时候需要预留出比外接圆直径大3-5mm的操作空间，保证手指能顺利捏住头部完成旋转动作，螺纹段的安装孔需要匹配对应螺纹规格的光孔或者螺纹孔，如果是穿过光孔锁紧的场景，需要注意光孔的直径要比螺纹大径大0.2-0.5mm，保证杆部能顺利穿过，不会出现卡滞。如果是用于经常需要调节的工位，还可以在旋钮头部和被压紧件之间增加平垫圈，避免反复拧动的时候头部刮花工件表面，同时也能分散锁紧的压力，保护被固定的工件不会因为局部压力过大出现压痕。

设计这类手拧旋钮的时候，首先要考虑的是操作的人机工程性，头部的轮廓不能太光滑也不能有太突兀的凸起，握持的手感要贴合手指的自然弯曲弧度，这款七瓣星形的轮廓刚好能让手指卡在相邻两个瓣的凹陷位置，施力的时候力的方向更贴合旋转的切线方向，比圆形的滚花旋钮更省力，尤其是需要施加较大锁紧力的时候，这种多瓣结构的优势会更明显。其次是结构强度的匹配，因为是手动操作的零件，不需要承受太大的扭矩，所以头部和杆部的连接强度只要能满足人手最大施力扭矩的1.5倍以上就足够，不需要做过度的加强设计，避免造成零件成本上升。另外还要考虑不同使用场景的材质适配，如果是用于普通的室内设备，采用常规的压铸锌合金或者工程塑料材质就可以满足需求，如果是用于户外、有腐蚀的环境，就需要换成不锈钢或者耐腐蚀的工程塑料材质，同时螺纹部分也要做相应的防腐处理，避免长期使用后螺纹锈死无法拧动。

在实际的设备装配中，这类旋钮经常用于不需要很大锁紧力、但需要经常拆装或者调整的位置，比如设备的防护门板快拆、工装夹具的位置微调、小型仪器的面板固定、生产线旁的物料架挡板调节等场景，相比需要工具操作的普通螺丝，它的操作门槛更低，即使没有携带工具的操作人员也能快速完成操作，在一些应急调整、日常维护的场景下非常实用。设计三维模型的时候，要重点注意头部曲面的过渡顺滑度，每个瓣的弧度要均匀一致，不能出现凹凸不平的情况，否则批量生产的时候会出现脱模困难、表面有瑕疵的问题，螺纹部分要符合标准螺纹的参数，保证和标准螺母、螺纹孔的互换性，不需要做特殊的定制螺纹，降低后续的采购和维护成本。
