手动柠檬榨汁器压铸成型结构设计

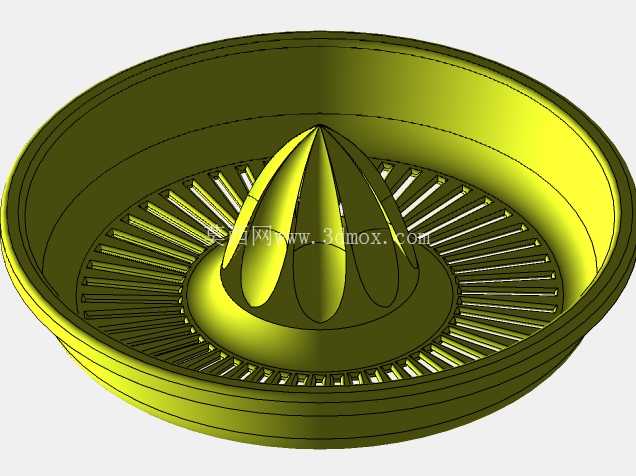

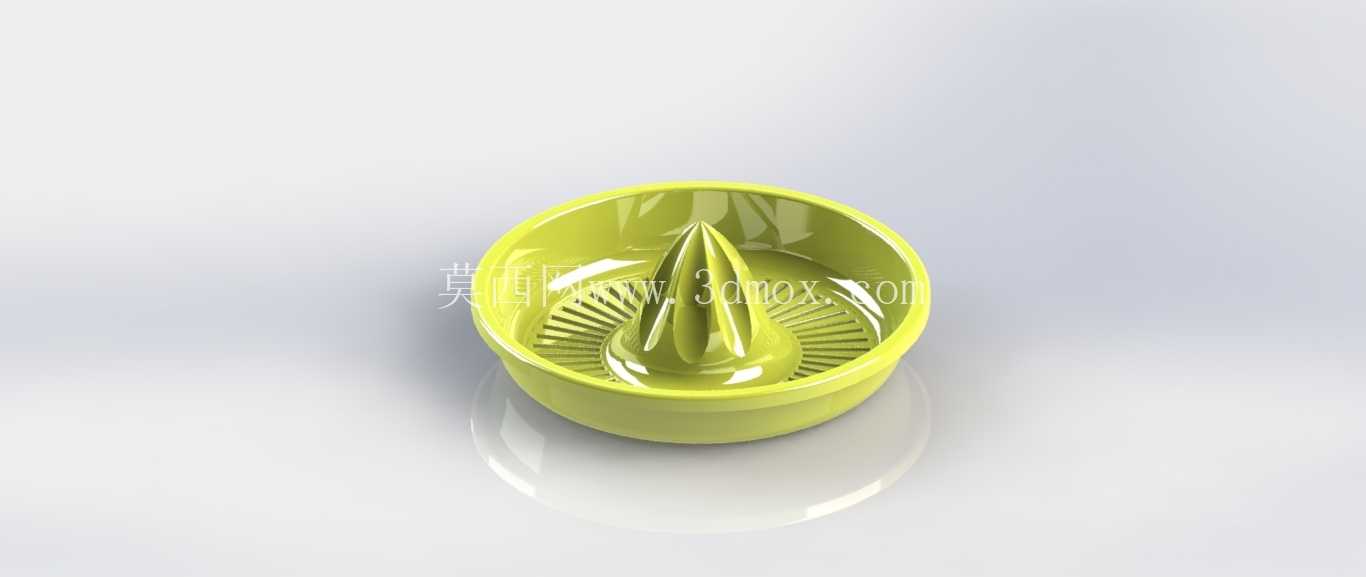

日常商用饮品店、家庭厨房场景中，手动 citrus 类榨汁器具一直是高频使用的小五金件，这类构件需要兼顾出汁效率、果肉隔离、操作手感与长期使用的结构强度，本次设计的榨汁头结构，正是针对手动柠檬榨汁场景做的压铸成型适配结构。从实际使用逻辑出发，该构件核心功能是通过中心凸起的棱锥结构，在柠檬半果按压旋转时，刺破果肉囊胞，引导果汁顺着锥面流下，同时通过锥面外围的径向格栅结构，拦截果籽、大块果肉纤维，仅让果汁流入下方承接容器。设计阶段首先要考虑操作时的受力分布：用户按压柠檬旋转时，中心锥顶会承受垂直向下的压力与周向扭转力，因此锥顶做了圆弧过渡加厚处理，避免压铸成型后出现壁厚不均导致的缩孔，同时防止长期使用后锥尖磨损变形，影响刺破果肉的效率。外围的格栅条采用等宽径向排布，格栅间隙控制在2mm左右，这个尺寸既能保证果汁顺畅流过，又能有效阻挡直径普遍大于3mm的柠檬果籽，同时格栅条的截面做了上窄下宽的拔模设计，适配压铸模具的开模逻辑，减少成型后顶出时的结构变形。整个构件的外沿做了卷边式环形围边，围边高度设置为12mm，一方面可以在榨汁时防止果汁从边缘飞溅，另一方面围边的加厚结构可以作为整个压铸构件的刚性加强圈，抵消格栅条区域因镂空带来的整体刚度下降，避免用户用力按压时整个构件出现翘曲变形。从安装边界来看，该榨汁头底部设计有直径60mm的环形定位止口，止口深度3mm，可以直接卡装在常规口径的接汁杯杯口，不需要额外的固定卡扣，适配市面上多数直径58-62mm的直口杯具，用户使用时不需要额外搭配专用容器，降低使用门槛。设计过程中针对压铸工艺做了多处适配：所有棱边都做了R0.5的圆角过渡，避免压铸时出现锐角充型不满的问题，同时减少使用时的锐角划伤风险；整个构件的壁厚均匀控制在2.5mm，避免壁厚差过大导致的压铸冷隔、缩松缺陷，提升成品率；格栅条与锥面、围边的连接处都做了加强筋过渡，防止成型后格栅条受外力断裂。从实际使用场景的细节考量，中心锥面的棱线做了8条均匀分布的凸起刃口，刃口高度1mm，既不会过于锋利划伤用户手部，又能在柠檬旋转时充分刮擦果肉内壁，提升出汁率，相比光滑锥面的设计，出汁效率可以提升30%左右。锥面底部与格栅区域的衔接处做了环形导液槽，导液槽深度1.5mm，可以将锥面流下的果汁快速引导至格栅间隙，避免果汁在锥底淤积残留。围边的外圆直径设计为120mm，这个尺寸刚好覆盖常规柠檬横切后的最大截面，用户按压时不需要刻意对准，柠檬半果不会从边缘滑出，操作容错率更高。针对压铸后的表面处理需求，整个结构没有设计深槽、倒扣等难以抛光的结构，所有外露面都可以直接做抛光或者食品级涂层处理，满足厨具类产品的食品接触安全要求。结构受力仿真验证阶段，对锥顶施加150N的垂直压力（对应普通成年人手动按压的最大力度），整个构件的最大变形量出现在格栅条中部，变形量小于0.2mm，完全满足使用刚度要求，不会出现按压时格栅变形卡籽的问题。同时格栅条的间距经过多轮迭代，最初设计为3mm间隙时，会有小颗粒果籽漏出，调整为2mm后，既保证了通流面积，又实现了98%以上的果籽拦截率，不需要用户后续额外过滤果汁。导液槽的倾斜角度设置为5度，刚好可以让果汁依靠重力自然流向格栅，不会在槽内残留果汁，减少使用后的清洁工作量。整个结构没有可拆卸的小零件，一体压铸成型，使用后可以直接冲水清洗，没有清洁死角，符合厨房器具的易清洁设计要求。
