双层带置物槽金属框架作业桌结构设计

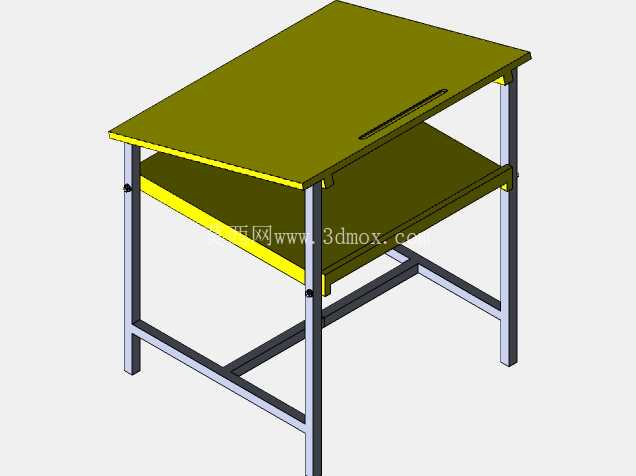

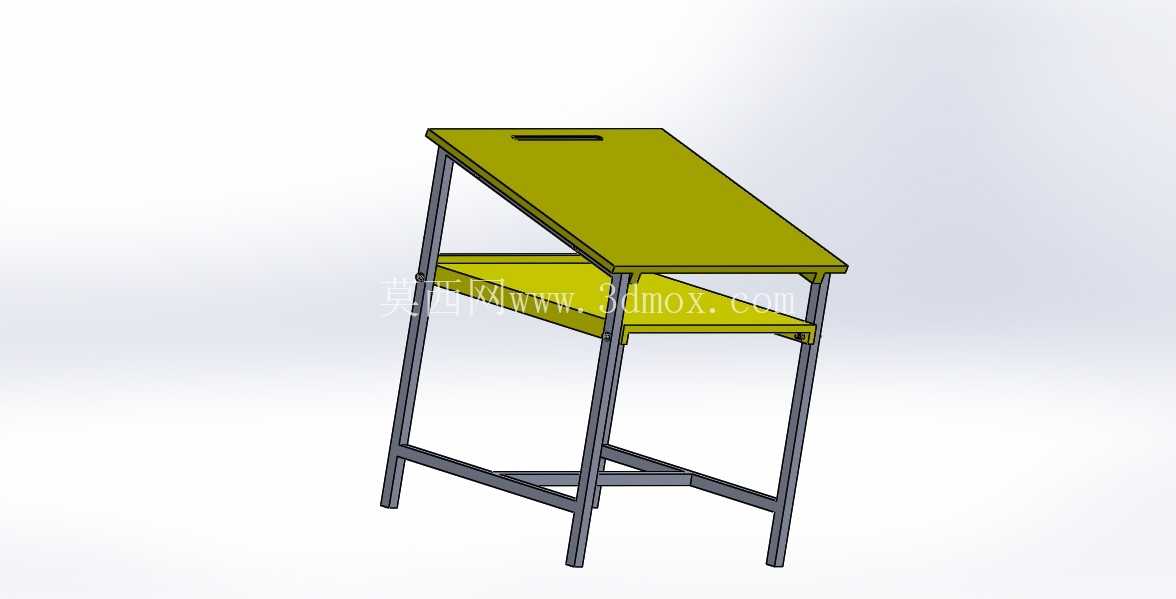

这款双层作业桌的结构设计，首先要匹配车间工位、实训操作台、小型设备放置台这类实际使用场景的需求，日常作业中，操作人员需要在台面上完成零件分拣、小型工件组装、工装临时放置等操作，下层置物空间可以用来存放待加工工件、常用工具盒、作业指导书文件夹等物品，避免台面堆积杂物影响操作空间。从结构设计逻辑来看，整体采用方管焊接框架作为承重主体，四条竖直方管作为主支撑腿，底部通过横向方管做拉接加固，形成稳定的底部支撑框，有效避免长期承重后出现腿架外扩、台面倾斜的问题，相比单腿无拉接的桌体结构，抗侧倾能力提升明显，即使操作人员倚靠桌沿或者在台面上放置偏重的工装夹具，也不会出现架体晃动的情况。台面采用整板铺设设计，台面上预留的长条形开槽，是专门为了临时放置笔、划针、小型螺丝刀这类细长工具设计的，避免工具从光滑台面上滚落，同时也可以作为小型工件的临时卡位槽，在进行小零件装配时，能临时卡住条状工件方便操作。中间层的置物板采用边缘折边或者下方加衬方管支撑的结构，承重能力可以满足日常放置20kg以内的工具或工件的需求，置物板与台面之间预留的高度，足够容纳常规尺寸的工具盒、零件盒，取放时不会出现卡滞。设计过程中需要重点考虑安装边界的适配性，桌体的整体高度匹配成年人站立作业的舒适高度，不需要额外搭配垫高脚踏即可满足大部分操作人员的作业需求，桌面的长宽尺寸控制在单人作业的合理范围内，既不会因为台面过小导致操作空间不足，也不会因为台面过大占用过多的车间通道空间。框架的支脚底部可以预留安装孔位，既可以直接放置在平整地面使用，也可以通过膨胀螺栓固定在地面上，适配有振动作业需求的工位，避免作业过程中桌体移位。桌体的所有金属框架连接处都采用满焊后打磨的处理方式，避免出现尖锐焊渣划伤操作人员的情况，台面边缘做倒圆角处理，防止人员磕碰受伤。在实际选型使用时，这类双层作业桌可以根据使用场景更换台面材质，如果是用于焊接工位，可以更换为防火耐热的钢板台面，如果是用于精密零件装配，可以在台面上铺设防静电胶皮，框架的通用结构不需要做改动即可适配不同的台面材质，通用性较强。中间置物层的高度也可以根据实际使用需求做调整，若需要放置更高的物件，可以在建模时调整中间层支撑方管的安装位置，不需要重新设计整体框架结构，降低改型的设计成本。从受力角度分析，主支撑腿的方管选型需要匹配额定承重需求，日常作为普通作业台使用时，常规壁厚的方管即可满足承重要求，若需要放置重型设备，则可以加大方管截面尺寸、增加管壁厚度，底部的横向拉接方管除了起到加固作用外，也可以作为脚踏杆使用，操作人员站立作业时可以将脚搭在横管上，缓解长时间站立的疲劳感。台面上的长槽位置设计在靠近操作人员的一侧边缘，不会占用台面中间的主要操作区域，开槽的宽度控制在刚好能放入常用细长工具的尺寸，不会因为开槽过大导致小零件从槽中掉落。整体结构没有多余的复杂零件，加工难度低，所有框架零件都可以通过常规的方管切割、焊接工艺完成加工，不需要开模或者定制特殊型材，生产成本可控，适合批量加工制作后投放到各类生产车间、实训教室、维修工位使用。
