DC电源接线式公头连接器适配器结构

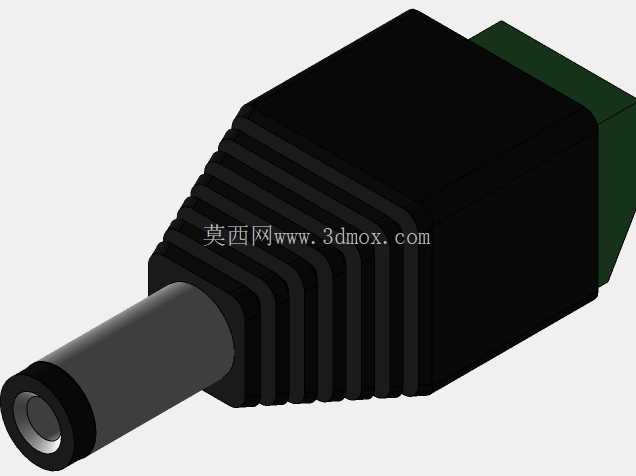

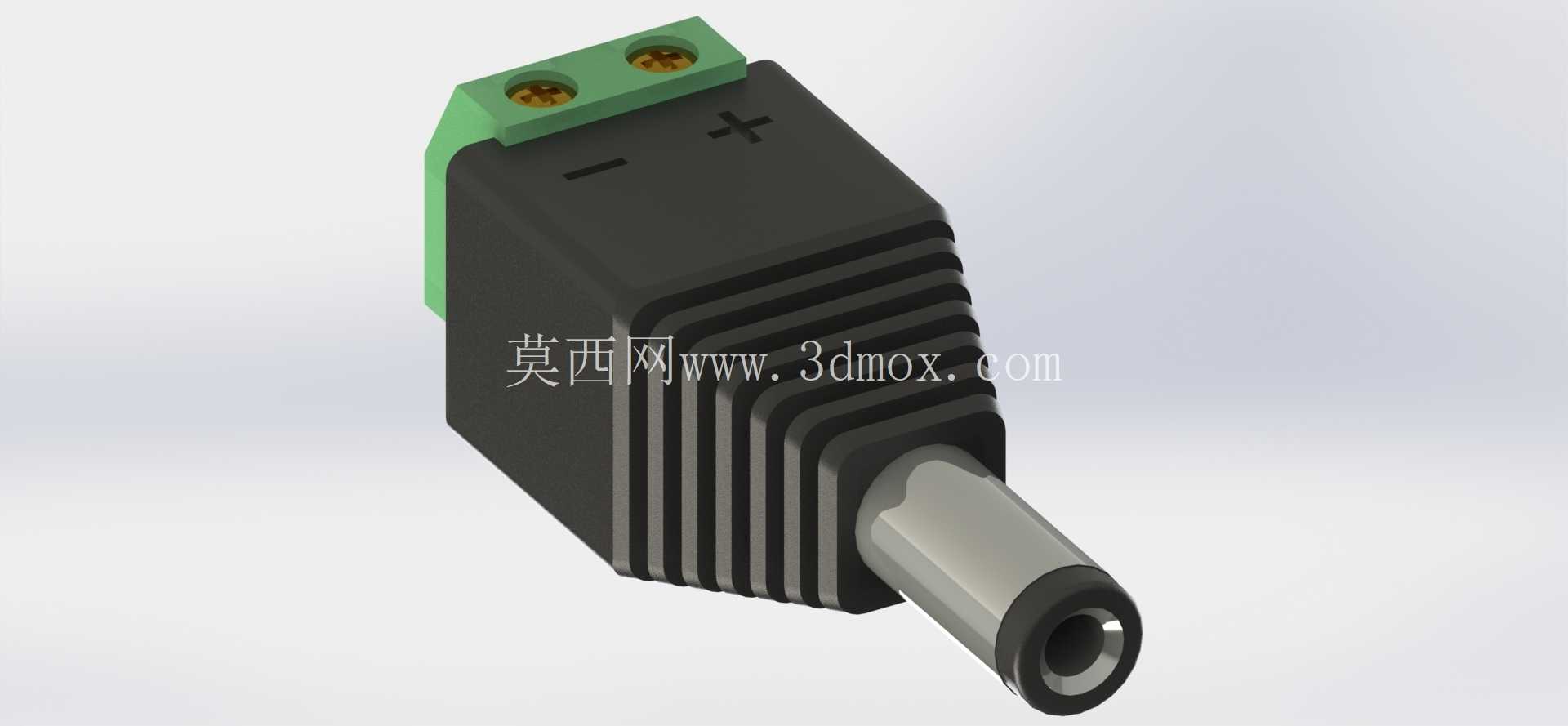

这款DC电源接线式公头适配器，主要面向小功率直流供电场景的布线需求，常见于桌面小型电子设备、嵌入式工控板卡、低压LED驱动模块、安防前端摄像头等需要现场接线的直流供电环节，替代传统预焊线式DC插头，解决现场布线时线长适配、线材更换不便的痛点，无需额外焊接工具，仅通过普通十字螺丝刀即可完成导线压接，大幅提升现场布线的作业效率。从结构设计来看，产品整体分为接线端与插头端两个功能区段，接线端采用绿色螺钉式压线端子，设置两个独立的压线位，端子表面模压清晰的正负极标识，避免现场接线时出现极性反接的失误，压线螺钉适配常规M2规格十字螺丝刀，压接后可牢固夹持0.2-1.5平方毫米的多股铜芯导线，满足不同线径的布线需求，端子座与主体外壳采用卡扣加定位筋的配合结构，避免长期使用后端子座出现松动移位。主体外壳采用黑色绝缘阻燃工程塑料材质，外壳表面设计多道平行的散热鳍片结构，一方面增加外壳的整体结构强度，避免插拔过程中外壳受力开裂，另一方面增大外壳与空气的接触面积，在小电流过载场景下可辅助散发接触部位产生的热量，降低接触件温升过高的风险。插头端采用标准DC公头同轴结构，外层为金属接地套筒，内芯为正极导电插针，插针根部设计绝缘台阶，避免插头插入母座时出现正负极短路的情况，金属插针与套筒均采用黄铜基材表面镀镍处理，兼顾导电性能与抗氧化能力，长期插拔后接触电阻仍能保持稳定，避免出现供电压降过大的问题。从安装边界来看，产品整体为直式出线结构，插头轴线与接线端子平面呈垂直布局，插拔时受力方向与插头轴线重合，不会对压线部位产生侧向拉扯力，整体外形尺寸紧凑，接线完成后无需额外的热缩管或绝缘胶带包裹，外壳自身的绝缘性能即可满足安规要求，可直接安装在设备内部的走线槽旁或设备外壳的开孔位置，适配常规面板安装的DC母座的插入深度要求，插入后配合间隙控制在0.1毫米以内，避免出现接触松动、供电断续的问题。设计过程中重点考量了现场装配的容错性，压线端子的进线口设计喇叭口导向结构，多股导线剥线后无需烫锡即可顺利插入压线位，即使是新手作业也不会出现线丝散出造成短路的问题；外壳的合模线位置设置在侧面非插拔受力面，合模错位量控制在0.05毫米以内，不会出现插拔时卡滞的情况；插头部位的金属件与塑料外壳采用滚花压装工艺，结合力满足50N以上的轴向拉力要求，避免插拔过程中金属件与外壳脱离。在实际选型应用中，这款适配器可适配外径5.5毫米内径2.1毫米的常规DC母座，额定载流能力满足3A以内的直流供电需求，可覆盖绝大多数12V/24V低压小功率设备的供电转接场景，相比焊接式DC插头，其可重复接线的特性更适合设备调试阶段的临时布线、老旧设备的电源接口更换、定制化设备的批量布线作业，减少焊接工序带来的虚焊、漏焊、焊渣残留等质量隐患，同时压接式的连接方式抗振动性能优于普通焊接点，在有轻微振动的设备安装场景下，连接可靠性更有保障。
