手动式轴承拔取拆卸工具结构设计

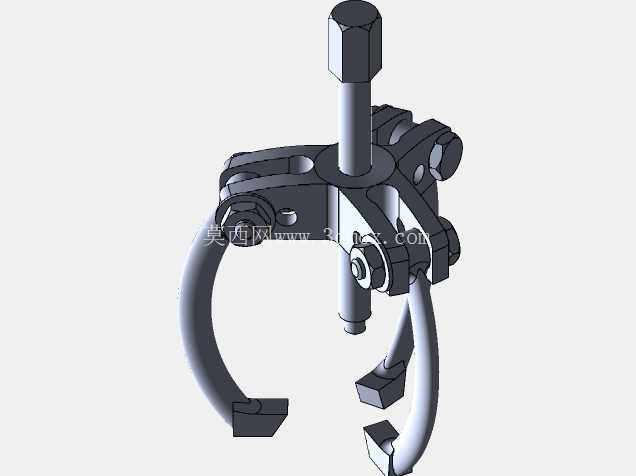

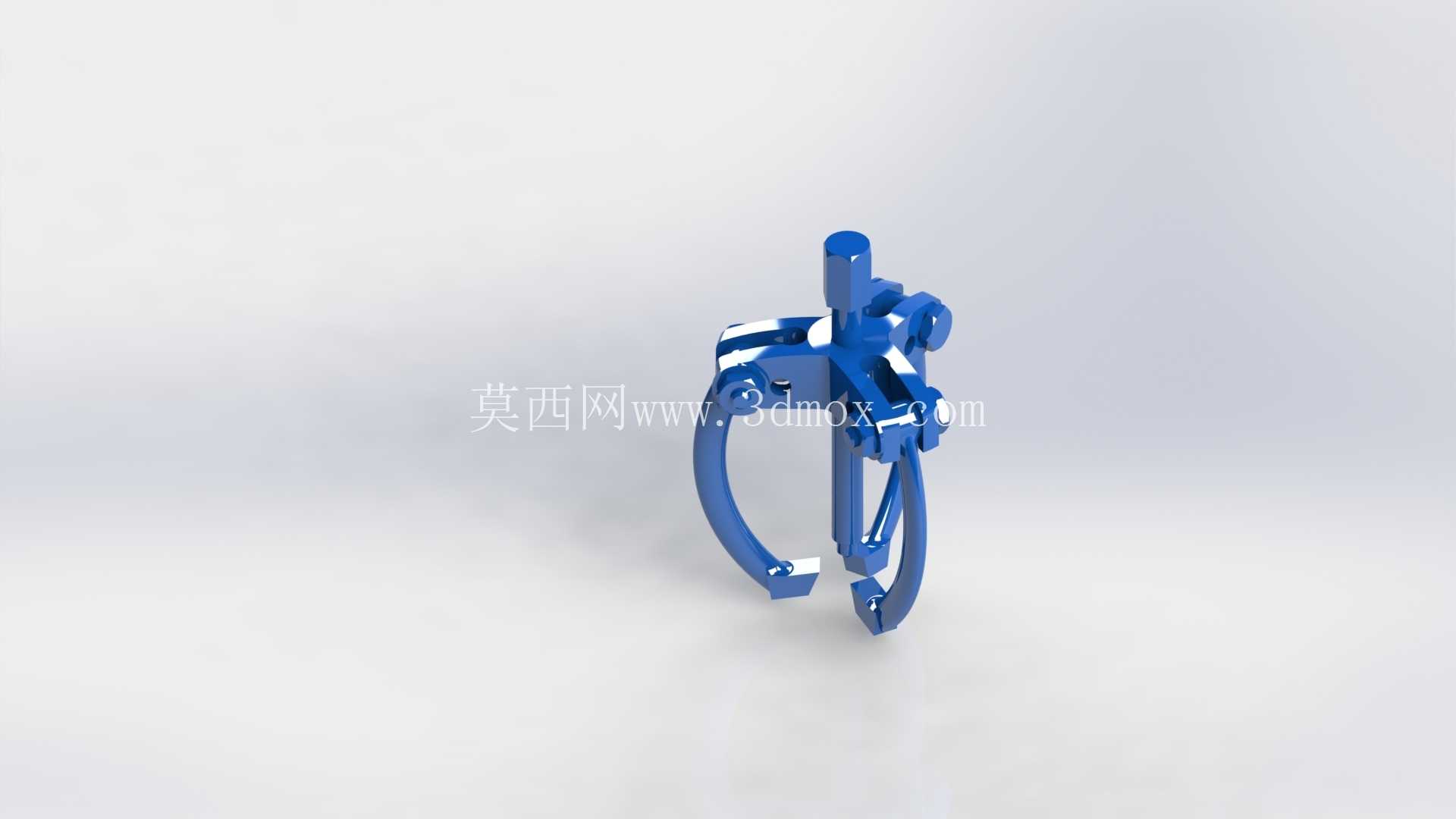

在设备运维、机械装配检修的现场场景中，过盈配合安装的轴承拆卸一直是一线检修人员高频面对的作业环节，常规敲击、撬别方式很容易损伤轴承外圈、安装轴颈甚至相邻的密封结构，这款手动轴承拔取工具正是针对这类作业痛点设计的专用工装。从结构组成来看，整套工具以中心施压螺杆作为核心施力部件，螺杆顶端加工有标准六角头，可适配常规开口扳手、棘轮扳手施加扭矩，螺杆中段通过螺纹配合与顶部的环形连接架形成螺旋传动副，转动螺杆时可沿轴向稳定输出直线顶推力，不会出现施力偏移的问题。环形连接架的周向均匀铰接了三组卡爪构件，卡爪的末端加工有向内弯折的钩形卡口，作业时可根据待拆卸轴承的外径尺寸调整卡爪的张开角度，让卡口牢牢勾住轴承的内圈或者外圈端面，保证施力过程中卡爪不会滑脱。卡爪与连接架的铰接部位采用了间隙配合的销轴连接，既可以让卡爪灵活转动适配不同直径的轴承，也预留了足够的铰接强度，承受拔取过程中的径向张力不会出现变形断裂。中心螺杆的底端加工有圆弧形的顶头，作业时顶头对准安装轴的中心定位孔，避免螺杆转动时刮伤轴端的中心孔定位面，同时保证整个拔取过程的施力轴线与轴承、安装轴的轴线完全重合，不会出现偏载导致轴承卡滞、轴颈拉伤的问题。从实际作业的适配范围来看，这套工具的卡爪张开行程覆盖了常规中小型设备常用的深沟球轴承、圆锥滚子轴承的尺寸区间，不需要额外更换卡爪配件就可以完成多数常规轴承的拆卸作业，整体结构紧凑，没有多余的突出构件，在设备内部空间狭窄的检修场景下，也能顺利伸入安装位置完成卡接固定。设计过程中针对施力路径做了对应的强度校核，连接架采用环形整体结构而非分体式拼接，避免了螺纹连接部位在大拉力下出现松脱变形的风险，卡爪的受力截面做了加厚处理，钩形卡口的位置做了圆角过渡，不会因为应力集中出现断裂，同时卡口的咬合深度经过反复调整，既可以牢牢勾住轴承端面，又不会因为卡入过深损伤轴承的保持架结构。在实际使用过程中，只需要先将三个卡爪向外掰开，对准待拆卸轴承的位置套入，调整卡爪角度让卡口完全贴合轴承的受力端面，再将中心螺杆对准轴端中心孔，用扳手缓慢转动螺杆顶端的六角头，螺旋传动产生的轴向拉力就会均匀作用在轴承的整个端面上，将轴承平稳地从轴颈上拔出，整个过程不需要敲击作业，不会对周边的零部件造成冲击损伤，也能大幅降低检修人员的劳动强度。相比液压式拔取工具，这款纯机械结构的工装不需要外接动力源，也不存在密封件老化漏油的问题，日常维护只需要定期在螺纹副、铰接销轴位置涂抹少量润滑脂，就可以长期保持灵活的作业状态，适合放在车间工具柜、设备运维工具箱中作为常备检修器具使用，不管是生产线设备的日常定检维护，还是机修班组的外出抢修作业，都能快速完成轴承拆卸作业，有效缩短设备停机检修的时间。
