直列四缸内燃机曲轴连杆机体结构

在车用动力、小型工程机械动力、固定动力机组等场景中，直列四缸内燃机是应用覆盖度极高的动力输出单元，本次呈现的结构模型完整还原了该类动力装置的核心组成逻辑，从机体承载框架到曲柄连杆传动链路，都做了符合工程实际的结构还原。从实际应用场景来看，这类直列四缸结构广泛适配1.0L-2.5L排量区间的动力需求，不管是家用乘用车的前置动力舱布局，还是小型装载机、滑移装载机的动力舱布置，亦或是小型发电机组、农用排灌设备的固定动力源，都能见到这类结构的身影，其平衡特性、输出扭矩区间、整机自重的匹配度，在中小功率动力段有着不可替代的应用优势。

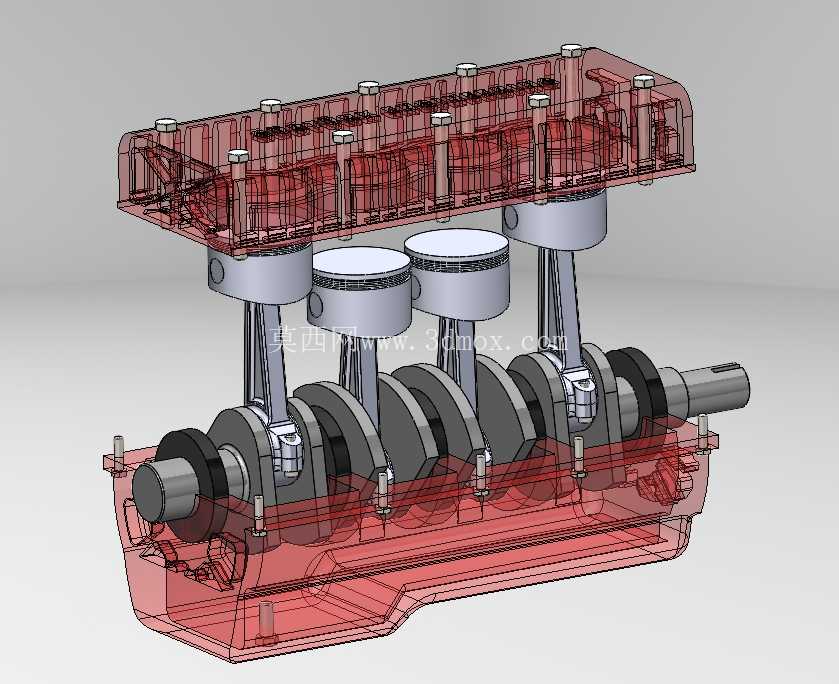

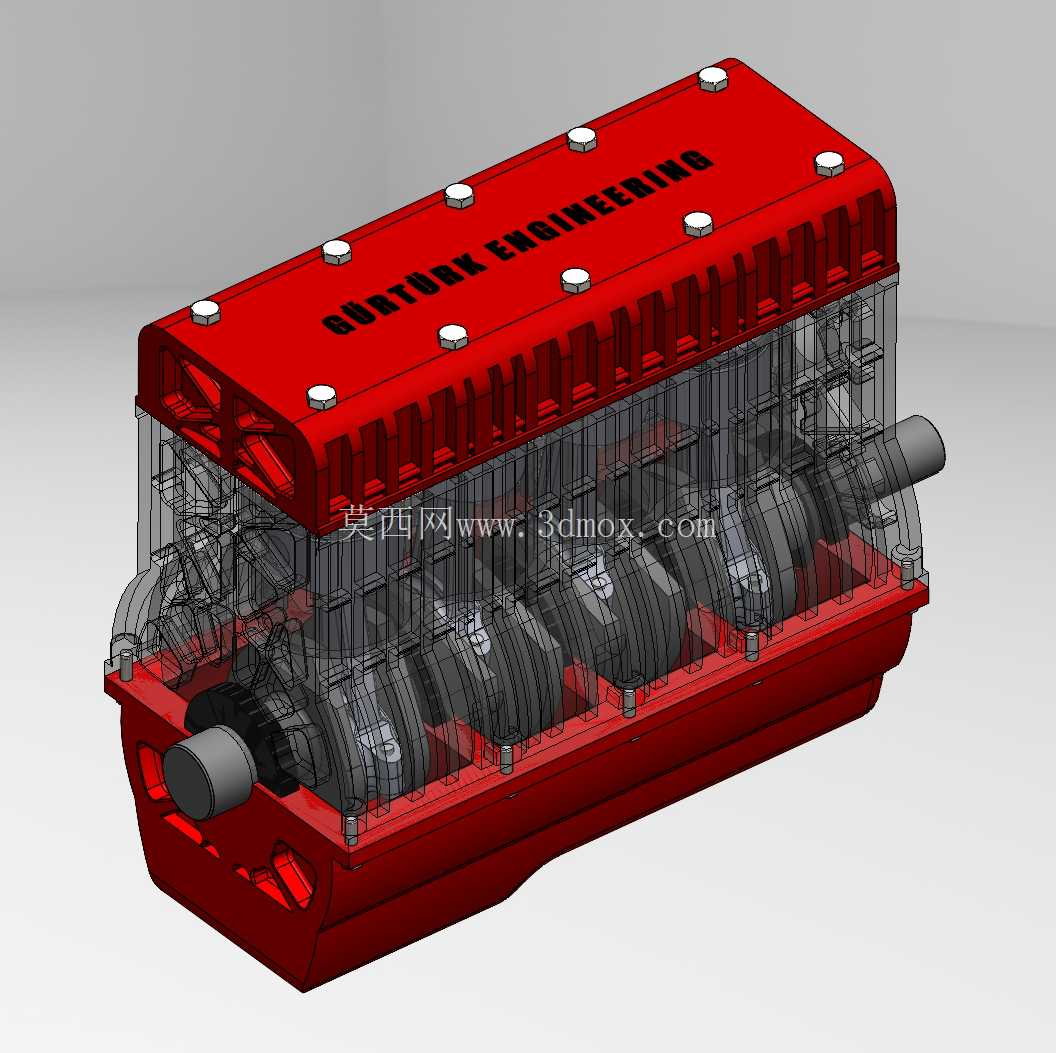

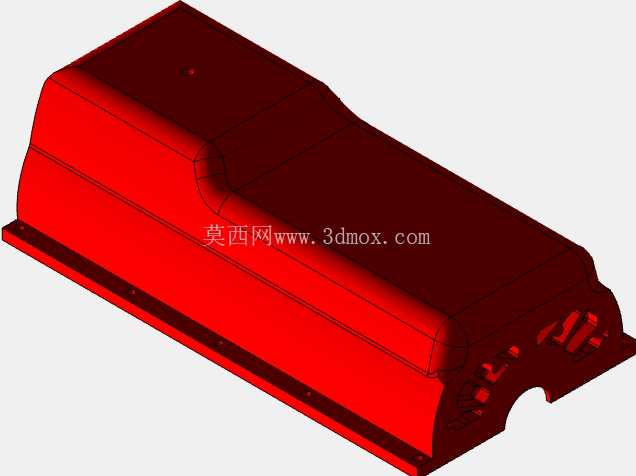

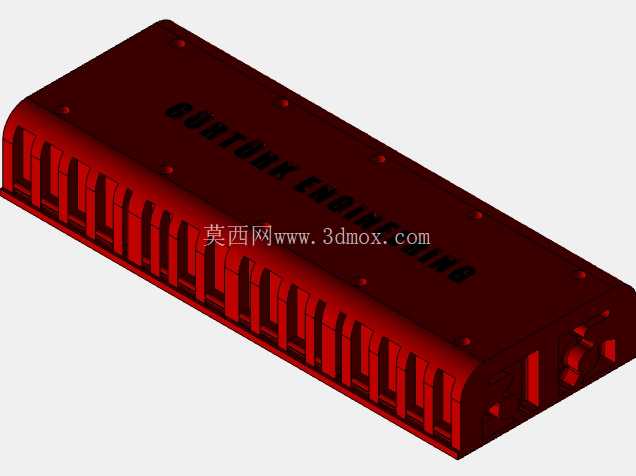

从设备实际用途出发，这套结构的核心作用是完成燃料化学能到旋转机械能的转换，活塞组件承接缸内燃烧做功的推力，通过连杆将直线往复运动传递给曲轴，最终由曲轴末端的动力输出端向外输出稳定扭矩，匹配不同的负载端需求。模型中可以看到上下分体式的缸体结构，上部的气门室罩盖做了加强筋布局，既能够覆盖上部配气机构的润滑空间，也能通过表面的散热筋结构辅助带走上部机构的工作热量，下部的油底壳区域预留了润滑油存储的腔体空间，同时在曲轴主轴颈位置做了加厚的轴承座支撑结构，保证曲轴高速旋转时的支撑刚度，避免轴颈出现挠曲变形影响运转精度。

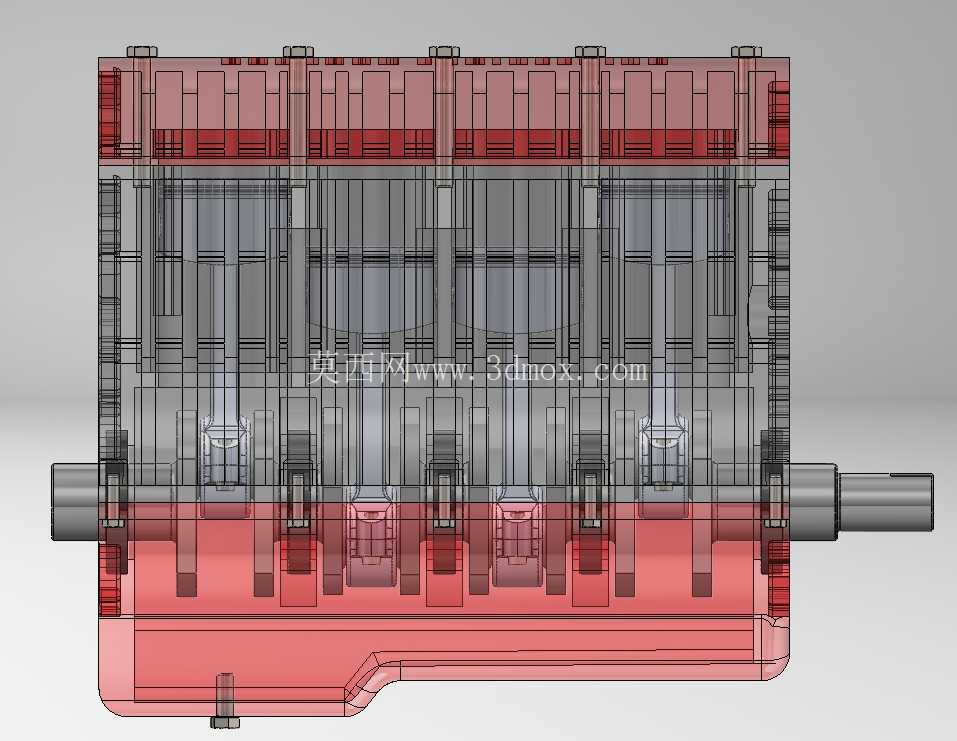

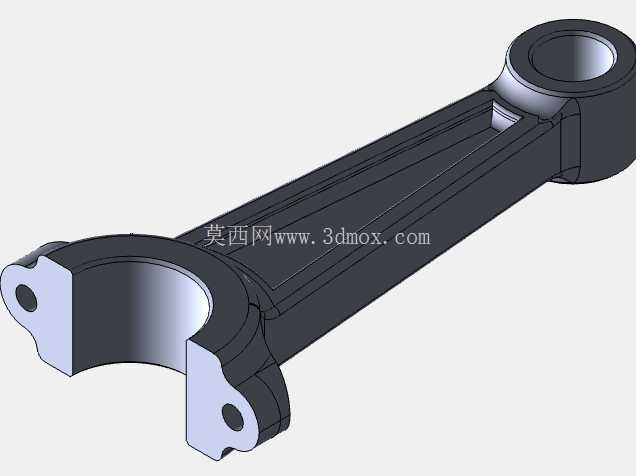

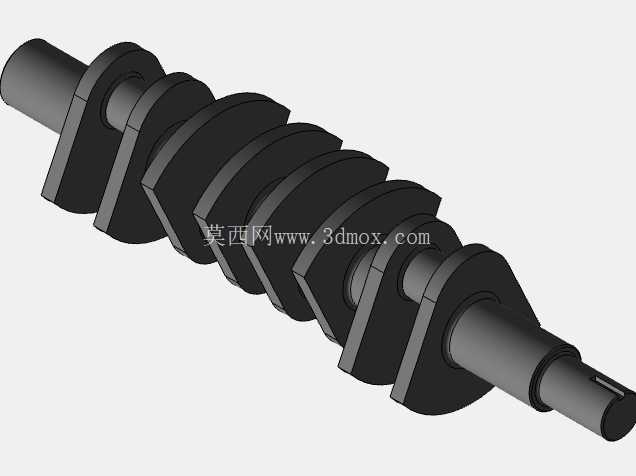

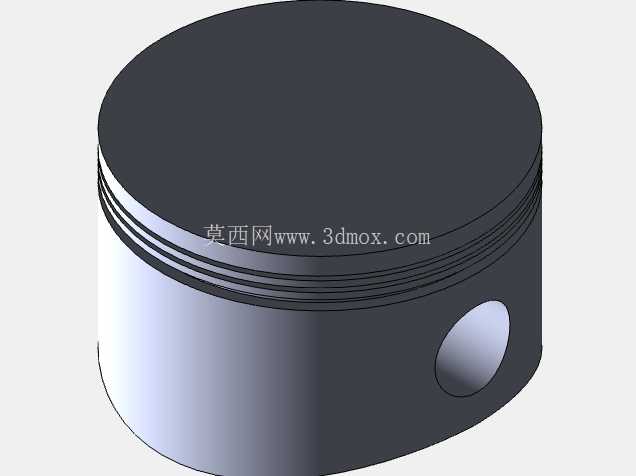

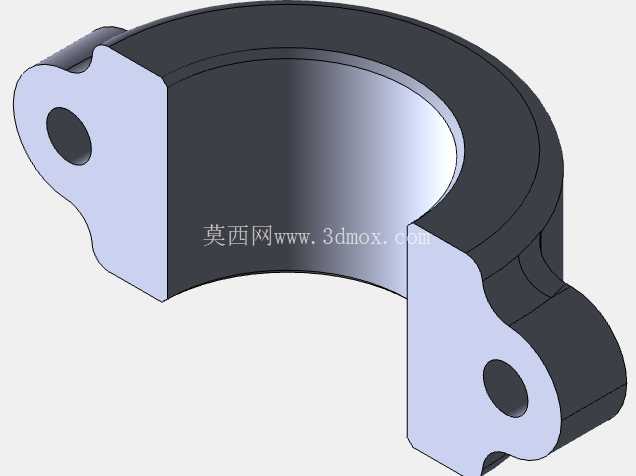

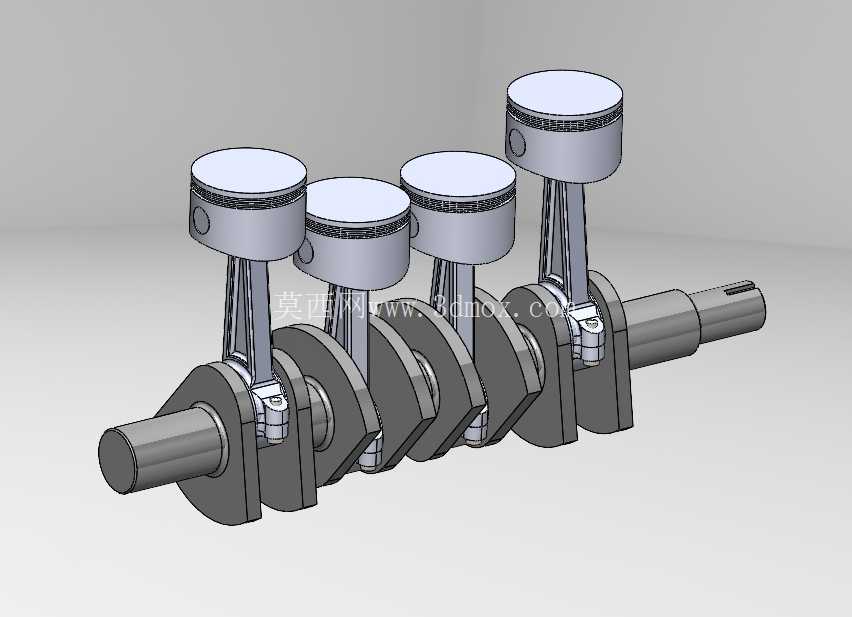

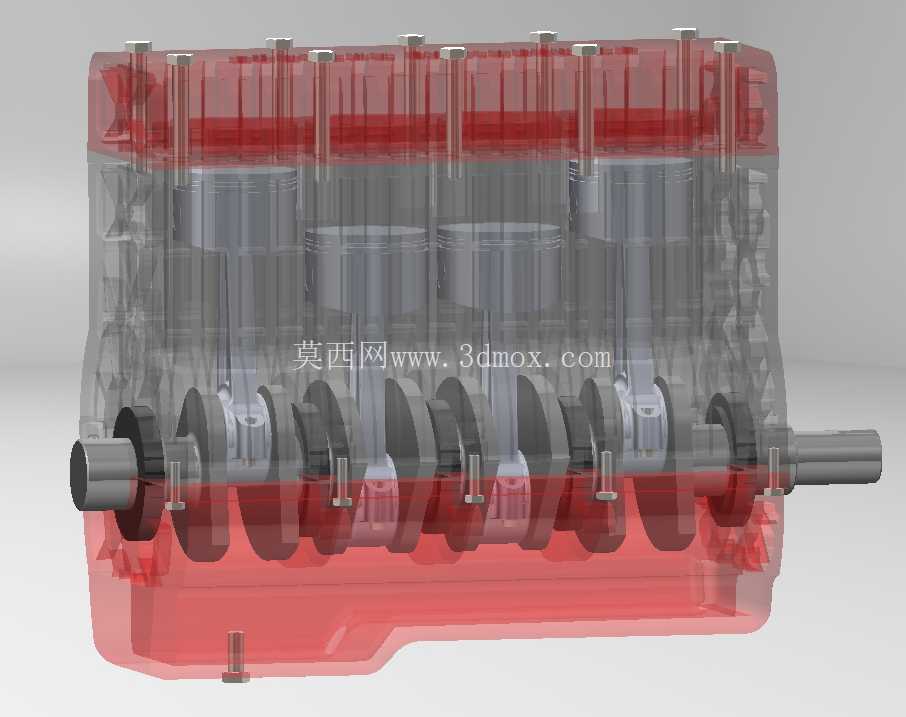

在产品功能特性层面，这套直列四缸结构采用了经典的平面曲轴布局，四个曲柄销按照1-3-4-2或者1-2-4-3的做功顺序排布，能够保证曲轴运转时的一阶、二阶惯性力得到较好的平衡，相比三缸结构不需要额外加装平衡轴就能实现不错的运转平顺性，相比六缸结构又能有效控制整机长度与自重，兼顾了动力输出平顺性与整机布置紧凑性的需求。模型中透明展示的缸筒部分，可以清晰看到每个活塞的销座位置、连杆的小头衬套安装位、连杆大头的剖分式连接结构，这些细节都完全符合量产内燃机的装配逻辑，连杆大头的剖分面采用斜切口设计，能够保证连杆组件可以从缸筒内顺利装入与拆出，避免装配干涉。

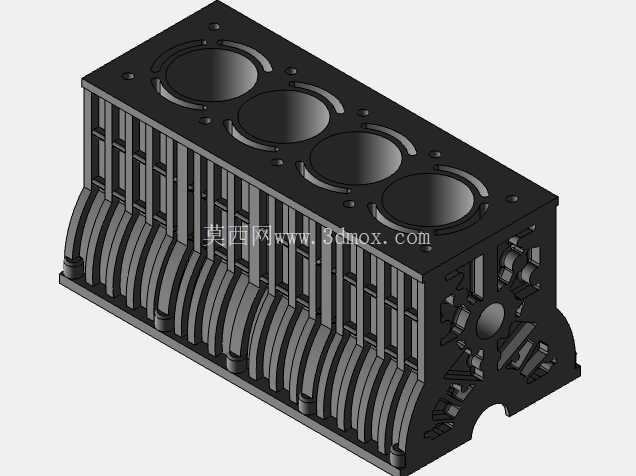

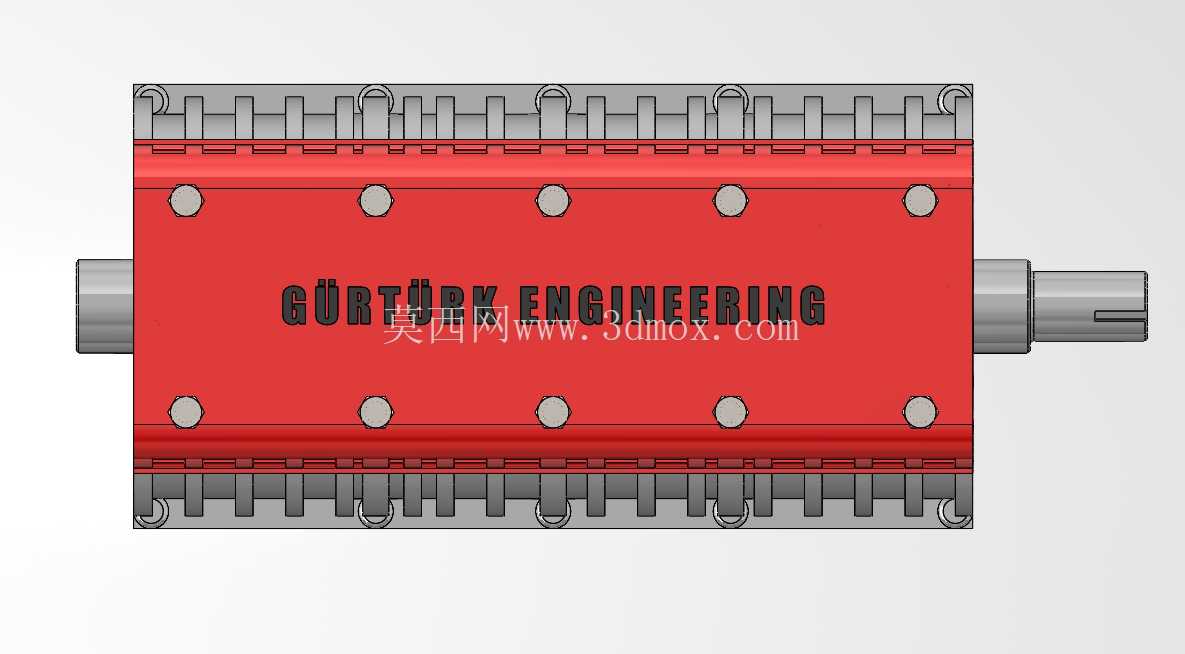

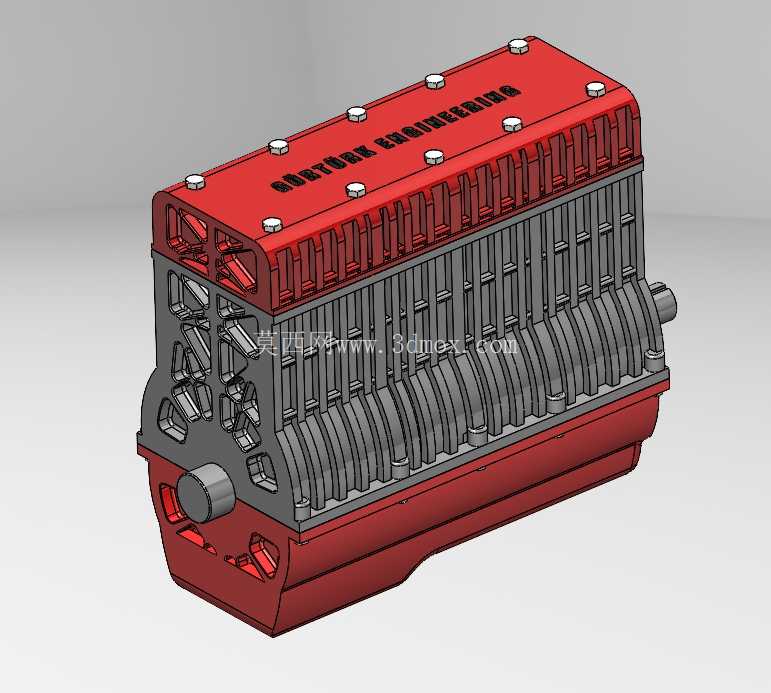

从产品设计思路来看，整个机体的设计围绕刚度优先、装配便捷、维护便利三个核心维度展开，缸体外部的加强筋沿着曲轴受力的主载荷路径布置，从主轴颈位置一直延伸到缸筒外壁、缸体连接法兰位置，能够在控制整机壁厚、降低自重的前提下，最大化提升缸体的整体刚度，避免燃烧做功时的爆发压力导致缸体变形，影响活塞与缸筒的配合间隙。缸盖与缸体的连接螺栓采用均匀排布的布局，每个缸筒周围都布置了足够数量的紧固螺栓，保证缸垫的压紧力均匀分布，避免出现燃气泄漏、冷却液泄漏、润滑油泄漏的三漏问题。气门室罩盖的固定螺栓沿着边缘等距排布，配合密封胶条的安装槽，能够实现上部腔体的可靠密封，同时方便后期维护时快速拆卸检查配气机构间隙。

关于外形尺寸与安装边界，这类直列四缸结构的整机长度通常控制在450mm-600mm区间，宽度在350mm-450mm区间，高度在400mm-550mm区间，具体尺寸根据排量大小有所调整，安装支点通常布置在缸体两侧的曲轴箱位置，采用三点或者四点悬置安装结构，安装面的平面度要求控制在0.1mm以内，避免安装时的附加应力导致缸体变形。动力输出端的法兰尺寸、飞轮壳连接尺寸都遵循通用的配套标准，能够匹配不同型号的变速器、离合器组件，前端的轮系布置空间预留了发电机、水泵、空调压缩机、转向助力泵的安装位置，能够根据不同的应用场景灵活选装附属配件。在进行整机三维布置时，需要预留出前后端50mm以上的装配操作空间，两侧预留30mm以上的管路、线束布置空间，上部预留20mm以上的气门室罩盖散热与拆卸空间，下部预留足够的油底壳放油操作空间，保证后期维护保养的操作便利性。

从结构建模的角度来看，这套模型完整还原了各部件之间的装配约束关系，活塞与缸筒的配合间隙、连杆大头与曲轴曲柄销的配合间隙、曲轴主轴颈与主轴承座的配合间隙都按照实际工程公差做了预留，能够直接用于运动仿真分析，模拟不同转速下的活塞运动轨迹、曲轴受力变化、连杆摆动角度，为后续的结构强度校核、动力学分析提供准确的三维模型基础。对于结构设计从业者来说，这套模型可以作为直列动力单元设计的参考基准，快速掌握中小排量内燃机的整体布局逻辑、部件连接关系、装配干涉检查要点，缩短同类产品的开发建模周期。
