单缸内燃机曲柄连杆配气机构装配结构

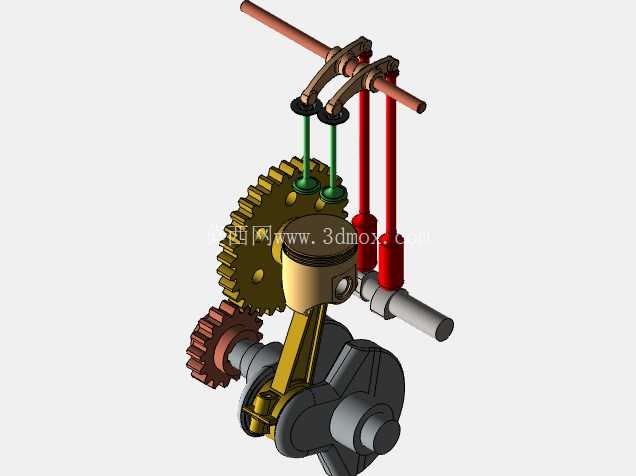

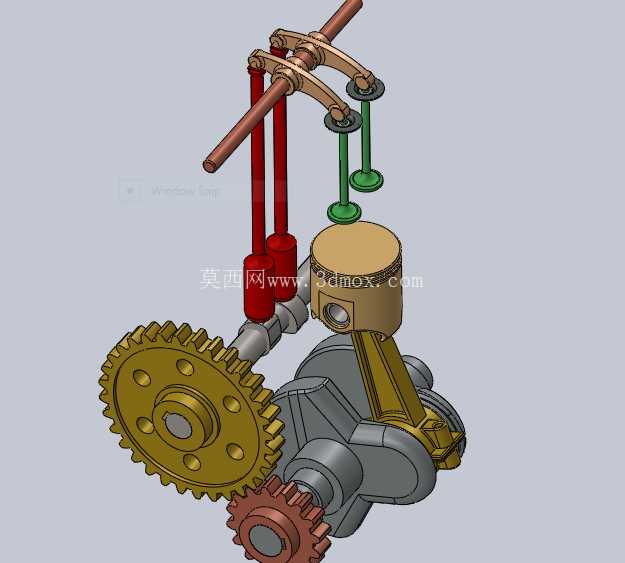

这套装配结构覆盖了往复式内燃机核心的运动与配气模块，在小型通用动力、摩托车动力、教学实训台架以及农用小型机械的动力单元开发场景中，这类结构是验证动力传递逻辑、配气正时匹配的核心参考载体。从实际功能来看，整套结构完成了热能向机械能转换的核心路径：燃烧产生的压力推动活塞做直线往复运动，通过连杆将直线动作转换为曲轴的旋转扭矩输出，同时曲轴前端的正时齿轮组按照固定传动比驱动顶置的配气摇臂机构，精准控制进排气门的开闭时序，保证进气、压缩、做功、排气四个冲程的循环匹配，齿轮组的传动比经过严格匹配，确保曲轴旋转两周时，进排气门各完成一次开闭动作，不会出现正时错位导致的动力损失或气门撞活塞故障。设计过程中首先要确定的是活塞的行程与缸径匹配关系，这直接决定了单缸的排量大小，活塞销孔的位置需要偏置一定距离，抵消做功冲程中活塞对缸壁的侧向敲击力，降低运行过程中的振动与噪音；连杆的大小头孔中心距需要严格控制公差，大头与曲轴曲柄销的配合间隙、小头与活塞销的配合间隙都要预留合适的热膨胀量，避免热机状态下出现抱轴故障。曲轴的平衡块设计是这类单缸结构的重点，需要根据活塞、连杆的往复运动质量计算平衡重的大小与安装角度，抵消一阶往复惯性力，降低整机运行时的振动幅度，曲轴的输出端轴颈需要匹配对应的负载安装尺寸，保证扭矩可以稳定输出到后续的传动系统。配气机构部分，气门推杆的长度需要匹配缸体高度与摇臂的安装位置，摇臂的杠杆比经过优化，在保证气门升程满足进气流量要求的前提下，尽可能降低凸轮型线的驱动负载，气门弹簧的刚度经过匹配，既可以保证气门及时回位密封，又不会因为刚度过大增加额外的驱动功耗。整套结构的安装边界需要重点关注：曲轴的主轴颈同轴度需要控制在合理公差范围内，避免转动时出现卡滞；正时齿轮的啮合间隙要预留0.1-0.2mm的间隙，补偿热膨胀与加工误差，同时避免间隙过大导致的传动噪音与正时偏差；活塞环的开口间隙按照缸径大小匹配，保证密封性能的同时不会出现热态下开口顶死的问题；进排气门的密封锥面需要与气门座圈研磨匹配，保证压缩冲程的缸压满足设计要求。在实际的样机试制阶段，这类装配结构还需要考虑润滑路径的布置，曲轴主轴颈、曲柄销、活塞销、摇臂铰接点、齿轮啮合面都需要有对应的润滑油道或者飞溅润滑的结构设计，保证高转速运行下各摩擦副不会出现异常磨损。从结构布局来看，这套结构采用侧置凸轮轴？不对，图中是顶置气门通过推杆驱动的结构，也就是OHV配气形式，这种结构的优势是结构简单可靠，维护成本低，适合小排量高扭矩的单缸动力场景，相比顶置凸轮轴结构，它的缸盖结构更简单，制造成本更低，在通用汽油机、小型柴油机上应用非常广泛。建模过程中需要严格校验各运动部件的干涉情况：活塞运动到上止点时，活塞顶部与气门的最小间隙需要控制在安全范围内，避免正时偏移时气门撞击活塞；曲轴转动时，平衡块不能与缸体内部、油底壳结构出现干涉；摇臂摆动时，不能与气门弹簧、推杆端部出现卡滞；齿轮啮合时，齿面的接触斑点需要符合传动要求，保证载荷均匀分布在齿面上，避免局部应力过大导致断齿。另外，各连接螺栓的预紧力也需要在设计阶段明确，比如缸盖螺栓的预紧力需要按照对角线顺序分步拧紧，保证缸垫的密封压力均匀，不会出现漏气漏水的问题；连杆大头的螺栓需要采用防松结构，避免高转速运行下螺栓松脱导致严重的机械故障。这套结构的尺寸设计适配小排量单缸动力单元，整体径向尺寸围绕曲轴旋转中心布置，轴向尺寸紧凑，可以适配不同的安装机架，在教学场景中，这类透明或者剖视的装配模型可以直观展示四冲程内燃机的工作原理，帮助学习者理解各部件的运动关系与配合逻辑；在产品开发场景中，这类参数化的装配模型可以快速调整缸径、行程、配气相位等参数，快速迭代不同排量、不同功率特性的动力方案，缩短产品开发周期，减少物理样机的试制次数，降低开发成本。
