旋风除尘器超细颗粒气固分离结构设计

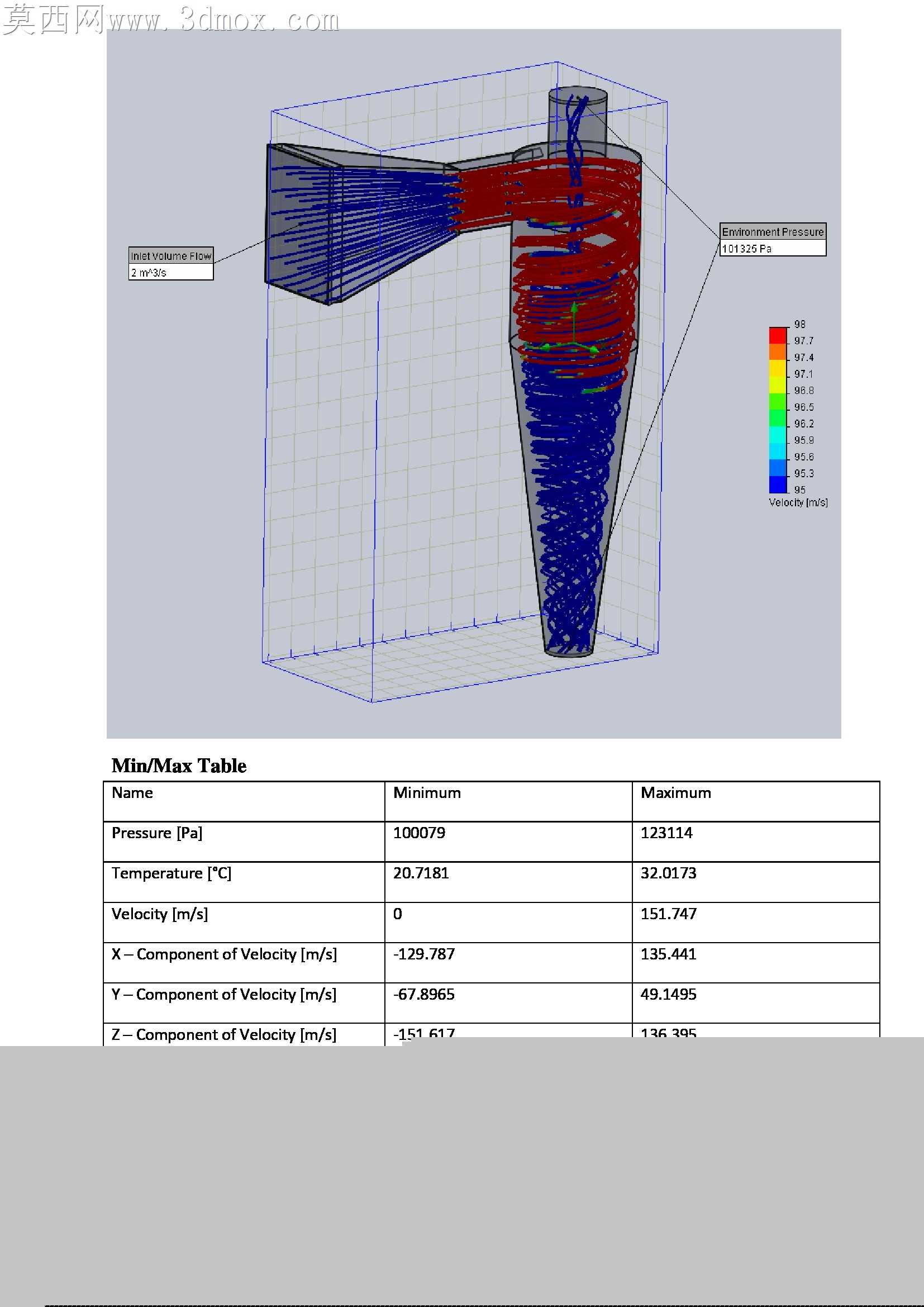

该结构主要应用于工业生产环节的含尘废气处理场景，覆盖木工加工车间扬尘收集、金属切削打磨粉尘捕集、粉体输送工序尾气净化、建材生产粉料回收等多个对超细颗粒去除有要求的作业场景，可作为车间集中除尘系统的核心预处理单元，也可单独对接单台产尘设备完成局部尘源控制，有效拦截气流中裹挟的固体颗粒物，避免超细粉尘直接排放至大气或进入后端精滤设备造成滤材过快损耗。设备核心运行逻辑依托离心沉降原理实现气固两相分离，含尘气流从切向入口进入筒体后沿内壁形成高速旋转的外涡旋气流，颗粒在离心力作用下被甩向筒壁，随气流沿锥段滑落至底部集尘腔，净化后的内涡旋气流则从顶部排气芯管引出完成分离过程，针对超细颗粒易随内涡旋逃逸的问题，结构设计阶段对流道形态做了针对性优化，调整了入口段的渐扩角度与筒体锥段的收缩斜率，减少流道内的局部涡流扰动，降低超细颗粒被二次卷吸进入上升气流的概率，同时优化了排气芯管的插入深度，平衡分离效率与运行阻力的关系，避免过高压损造成配套风机能耗攀升。外形结构采用上部直筒、下部渐缩锥段的经典构型搭配矩形切向入口，入口法兰尺寸匹配常规工业通风管道的通用连接规格，可直接对接同管径的除尘风管无需额外转接件，整体安装边界紧凑，直筒段外径与锥段高度的比例经过流场仿真验证，既保证颗粒有足够的离心沉降行程，又不会因设备过高造成安装空间的浪费，设备侧壁预留的检测接口可对接风压、浓度检测元件，方便现场运行时实时监控设备运行状态，底部排灰口可对接星形卸料器或者集尘桶，适配连续排灰或者间歇清灰的不同使用需求。设计过程中通过流场仿真对内部速度场、压力场分布做了反复校核，确认不同入口风速下内部流场无明显偏流、短路流问题，压力分布沿径向梯度均匀，速度峰值控制在合理区间避免筒壁局部磨损过快，针对超细颗粒的运动轨迹做了追踪模拟，确保微米级颗粒在流场内有足够的离心力作用时长，有效提升对超细粉尘的捕集效率，结构整体无复杂活动部件，日常运行仅需定期清理集尘腔积灰即可，维护成本低廉，可适配不同工况下的含尘气流处理需求，在保证分离效率的前提下兼顾运行经济性与安装适配性。
