1700升方形撬装柴油储存储罐结构设计

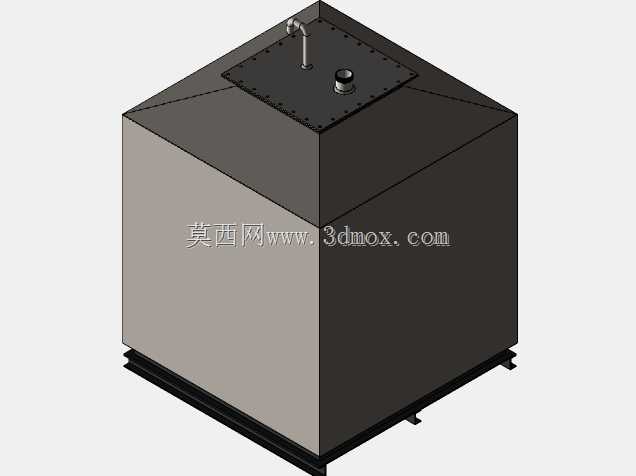

　　这款1700L容量的方形柴油储罐，主要面向厂区内部燃油中转、小型作业场地固定储油、工程机械驻场补给这类场景设计，区别于常见的圆柱形卧式储油罐，方形结构的空间利用率更高，在有限的占地范围内可以实现更大的有效储油容积，尤其适合布置在车间边角、设备旁预留的方正储油区间，不会像圆柱罐那样留下难以利用的弧形空隙。从结构设计逻辑来看，罐体主体采用等壁厚钢板焊接成型，侧壁与底部的焊缝做连续满焊处理，避免长期储油出现渗漏隐患，顶部做微坡结构，向边缘找坡，避免顶部积水积灰长期留存造成板面腐蚀。顶部预留的两个接口，一个是带弯管的注油接口，高度高出顶面一定距离，加注燃油时可以避免油品飞溅溢出，接口处预留法兰安装位，可对接快速注油接头或者外接呼吸阀；

　　另一个是带密封盖的人孔/检修口，尺寸满足日常检修时人员探入清理罐底沉积杂质、检查内部焊缝状态的需求，人孔盖采用螺栓压紧密封，密封垫选用耐油橡胶材质，长期接触柴油不会出现溶胀失效问题。罐体底部集成了撬装式底座，采用型钢焊接成框架结构，一方面将罐体主体抬离安装地面，避免罐底直接接触地面造成的积水腐蚀，另一方面底座预留的叉车位可以直接配合叉车完成整罐的移位转运，不需要额外吊装作业，对于需要临时调整储油点位的作业场景适配性更强，底座的型钢框架同时也作为罐体的加强结构，抵消罐内燃油盛装时对侧壁产生的静压力，避免方形罐体侧壁长期受压出现鼓胀变形。在安装边界上，这款方形储罐的占地轮廓方正，安装时只需要保证基础地面平整，具备足够的承重能力即可，

　　不需要额外做弧形适配的基础，罐体侧面预留的出油口位置距离底座有足够的操作空间，可以方便安装控制阀门、输油管路以及配套的过滤装置，日常巡检时可以直接观察各个接口的密封状态，不需要额外预留过多的侧向操作空间。设计过程中针对方形罐体的受力薄弱点做了局部加强，顶部人孔周围、侧壁与底部的交接位置都做了贴板加强，避免注油、放油过程中压力波动造成焊缝开裂，罐体的外表面预留了防腐涂装的工艺余量，建模时所有的焊缝位置都做了合理的工艺倒角，避免应力集中，同时也方便后续涂装作业时漆面能够均匀附着。不同于大型立式储油罐的设计思路，这款中小容量的储油罐更侧重灵活布置、快速部署的使用需求，不需要复杂的土建配套，在工厂内部燃油补给点、野外临时作业营地、

　　小型发电机组配套储油场景下都能适配，罐体的方形结构在做外围防护、防泄漏围堰设置时也更加方便，围堰可以直接沿着罐体方正轮廓砌筑，减少围堰的施工材料用量，同时泄漏的油品会被限制在围堰范围内，符合现场安全管理的要求。建模过程中对各个接口的安装尺寸、螺栓孔位都做了参数化设置，后续如果需要调整接口规格、增减配套附件，可以直接修改参数完成结构调整，不需要重新绘制整体结构，对于同系列不同容量的方形储罐设计也可以直接复用这套框架结构，缩短同类型产品的设计周期。
