六旋翼专业航拍作业无人机整机结构

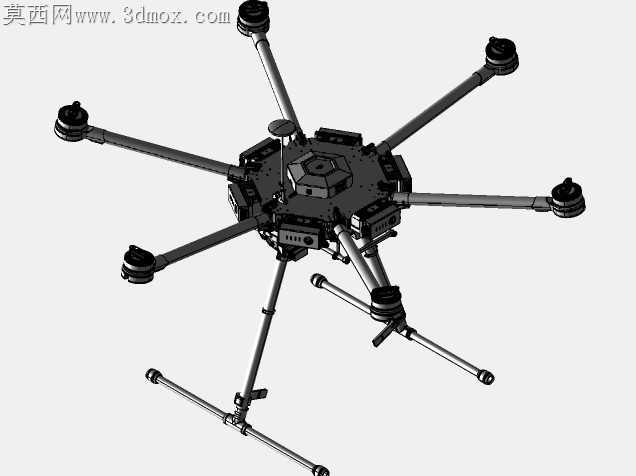

这款六旋翼飞行平台主要面向专业航拍、航测测绘、电力巡检、应急救援等对飞行稳定性、载荷能力有较高要求的作业场景，相比常规四旋翼机型，六组动力单元的冗余设计能在单组动力出现异常时维持基础飞行姿态，大幅提升高危作业场景下的设备安全性与任务完成率，可适配专业单反相机、多光谱传感器、喊话器、小型抛投装置等多种任务载荷，满足不同行业的空中作业需求。从结构设计来看，整机采用中心对称式布局，核心主控舱位于机身正中心，六根机臂呈等角度放射状分布，每根机臂末端独立安装动力单元，这种布局能让各旋翼产生的升力均匀作用于机身，大幅降低飞行过程中的姿态调整扭矩，提升悬停稳定性，尤其适合需要长时间定点悬停的测绘、巡检类作业。机臂采用快拆式连接结构设计，作业结束后可快速拆卸机臂缩小收纳体积，方便外业作业时的转运携带，同时机臂内部预留了走线槽，可将电调信号线、动力线规整收纳在机臂内部，避免线材外露在飞行过程中产生风阻或被外物剐蹭。机身底部配备了可收放式的滑橇起落架，起落架采用高强度轻质管材加工而成，两根横向滑杆通过纵向支撑臂与机身底部连接，支撑臂带有减震缓冲结构，在降落时可吸收地面冲击，保护机身核心部件与挂载的任务设备；起落架的安装位置经过精准测算，完全避开了下方挂载设备的视野范围，不会对航拍、航测设备的拍摄视角造成遮挡，同时起落架的离地高度预留了充足的载荷安装空间，可适配不同尺寸的任务挂载设备。中心主控舱采用分层式结构设计，上层预留了飞控系统、GPS模块、数传天线的安装位，下层为电池舱与载荷挂载接口，可根据作业需求搭配不同容量的动力电池，调整续航时长，挂载接口采用标准快装结构，可快速切换不同类型的任务设备，无需复杂调试即可快速转场作业。整机的安装边界经过严谨校核，各机臂展开后相邻旋翼的间距完全满足气动安全要求，不会产生气流干扰影响飞行稳定性，机臂折叠后整机尺寸可缩小至展开状态的三分之一，适配常规的设备防护箱收纳，满足外业作业的便携性需求。
