四旋翼开源飞控载机机架结构设计

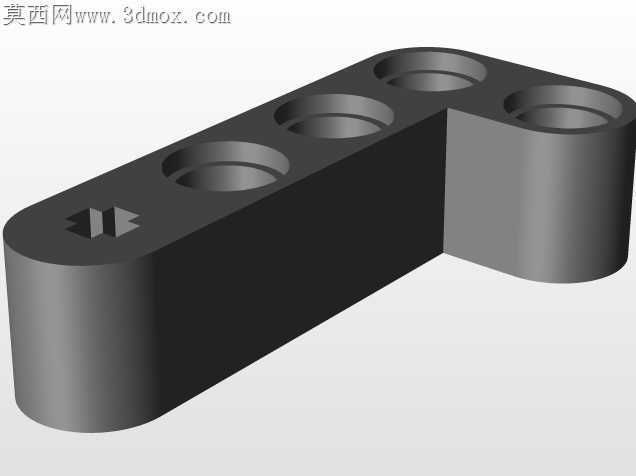

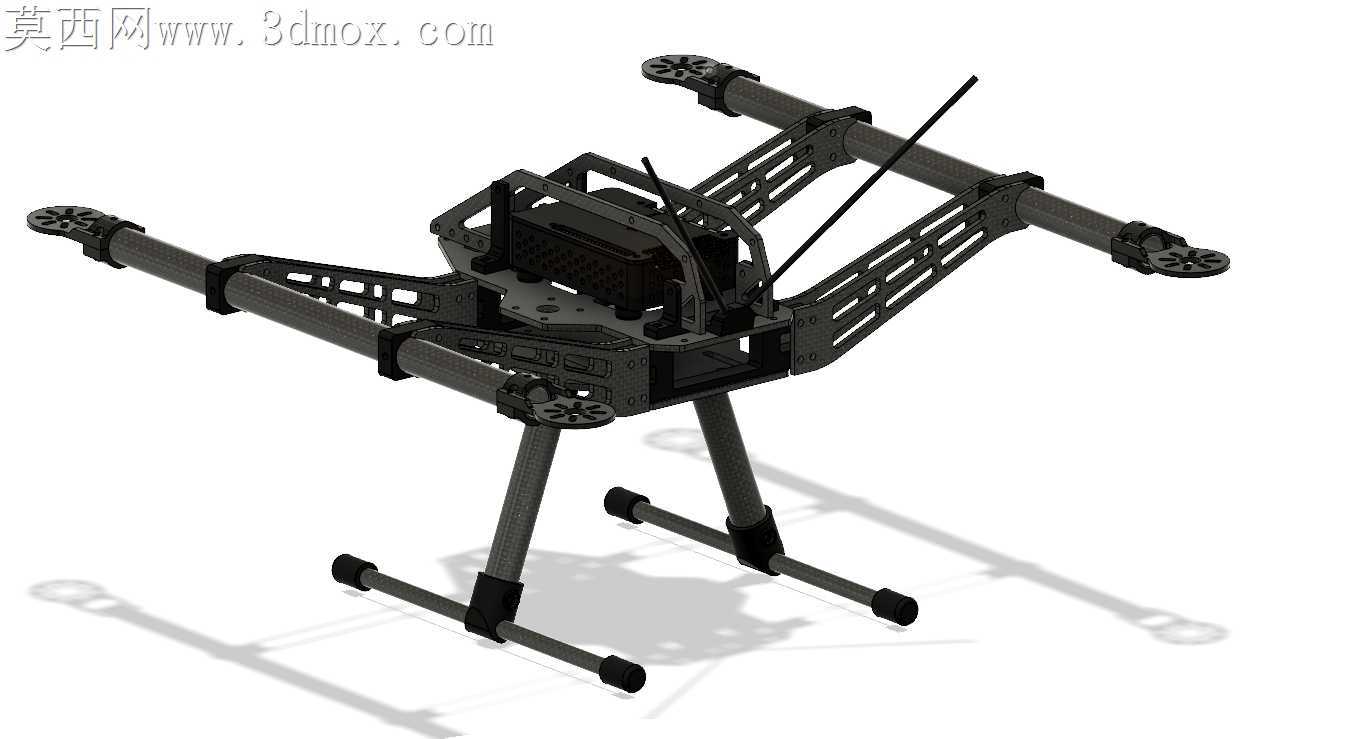

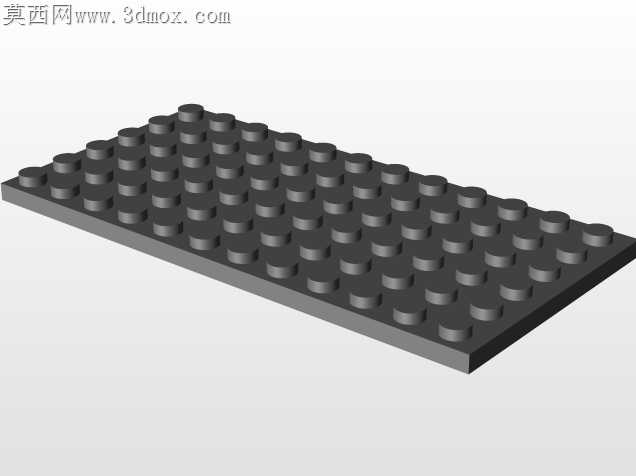

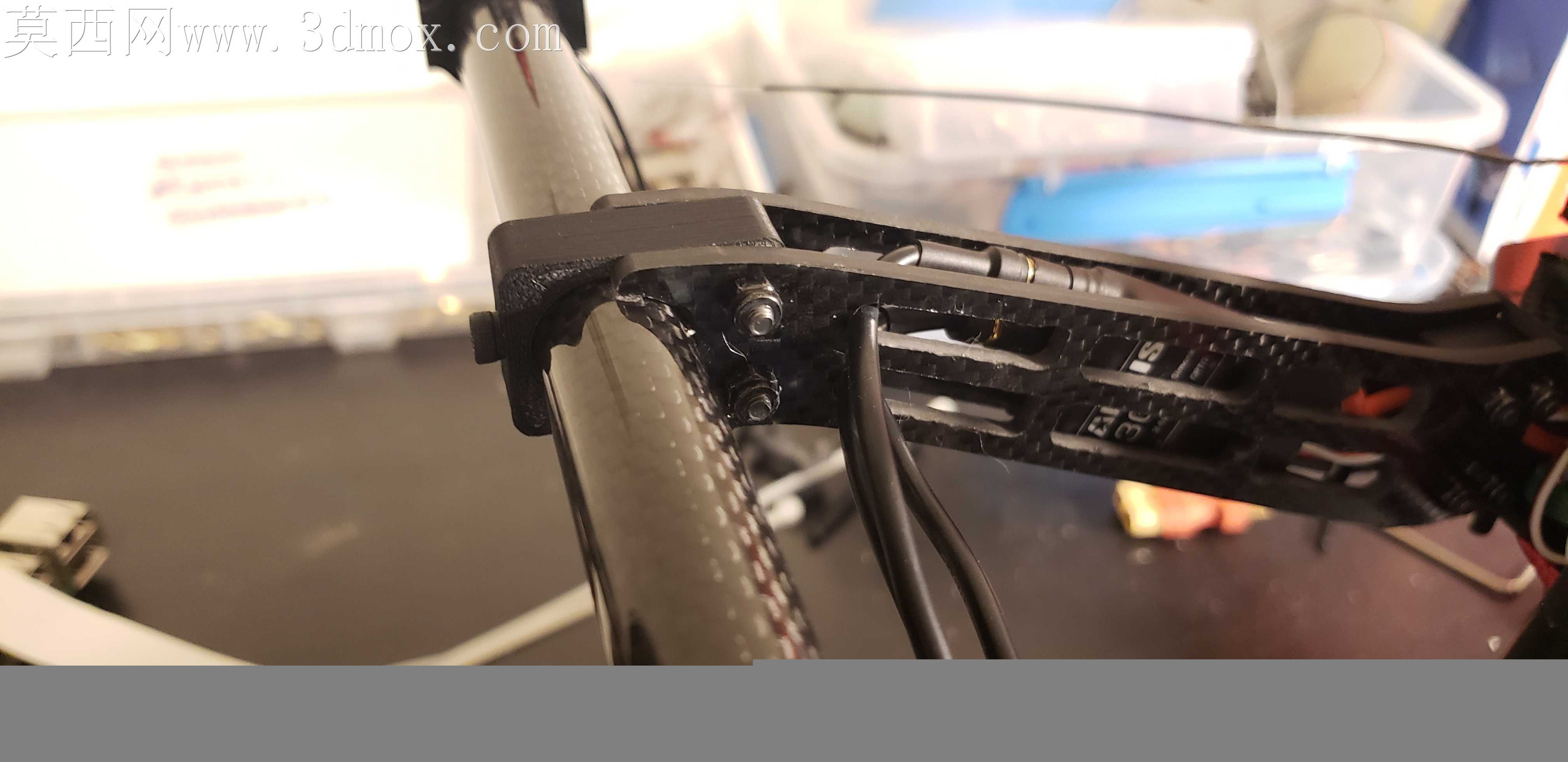

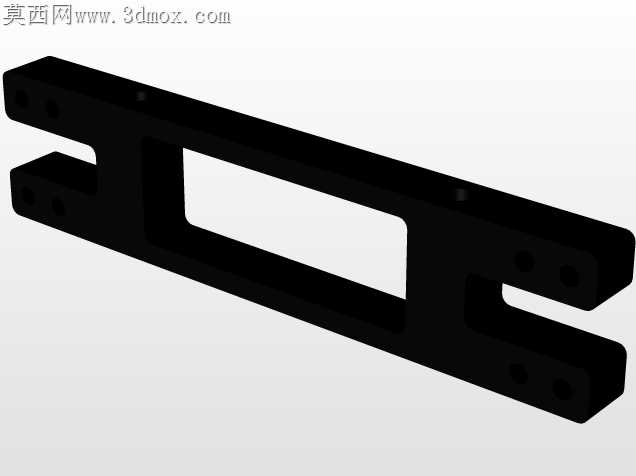

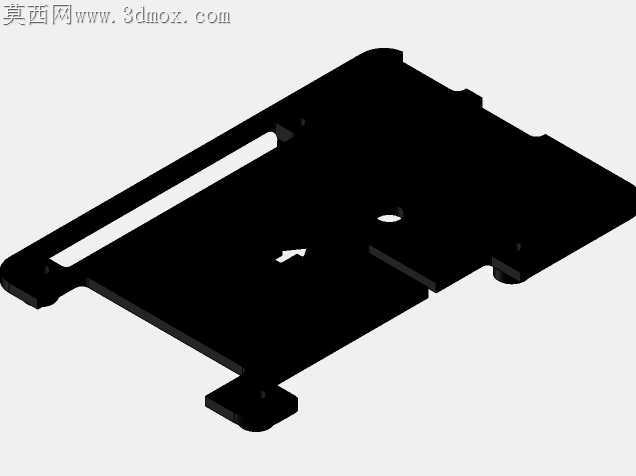

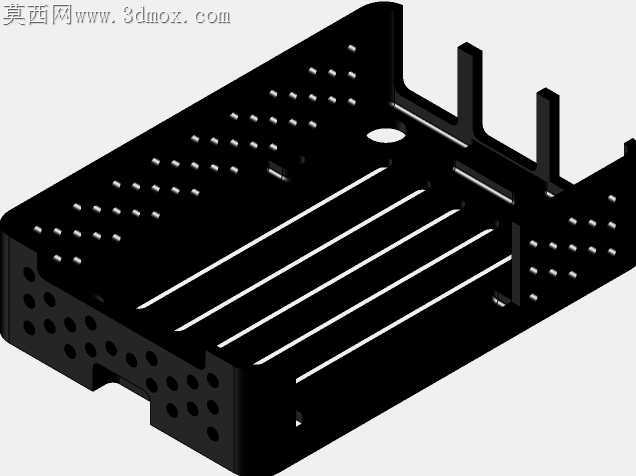

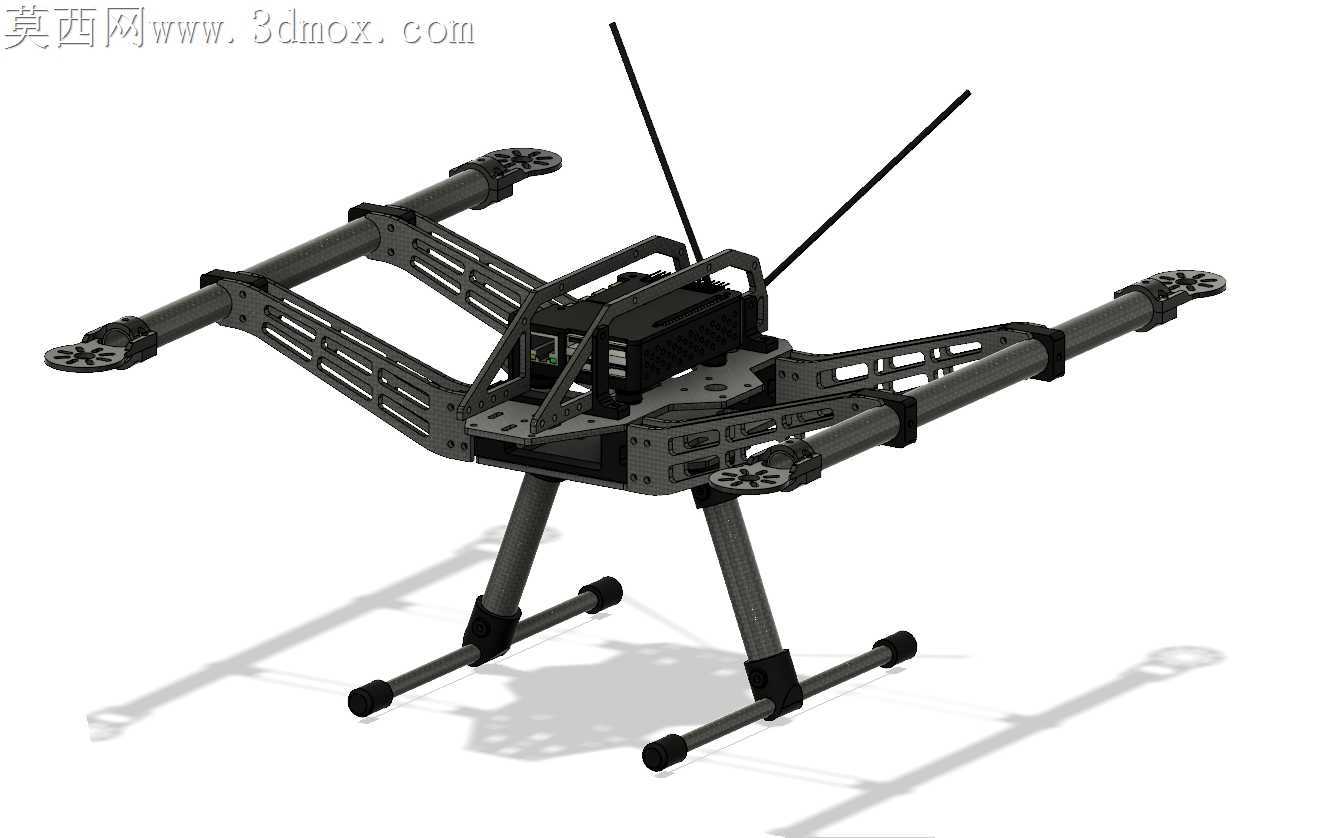

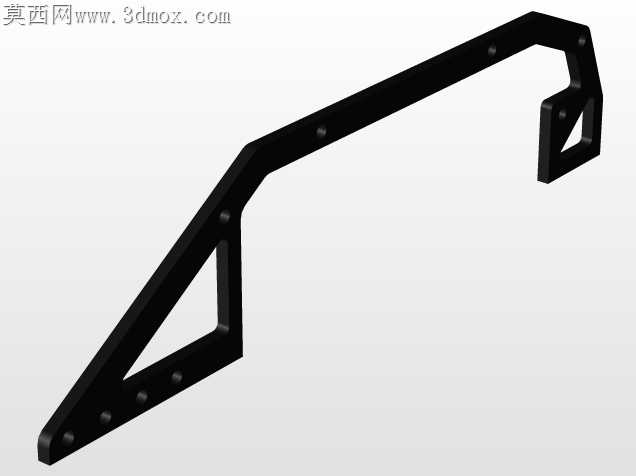

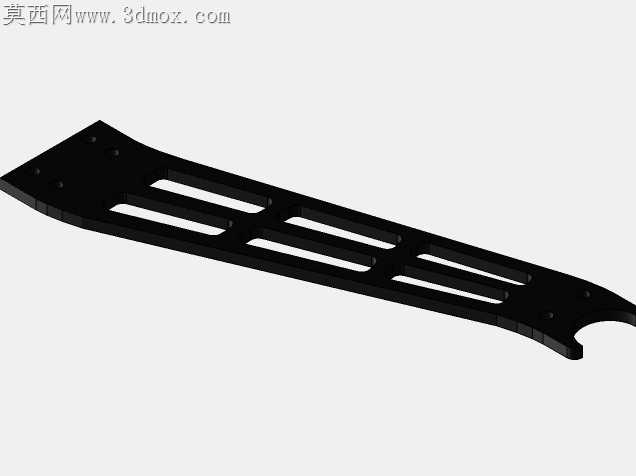

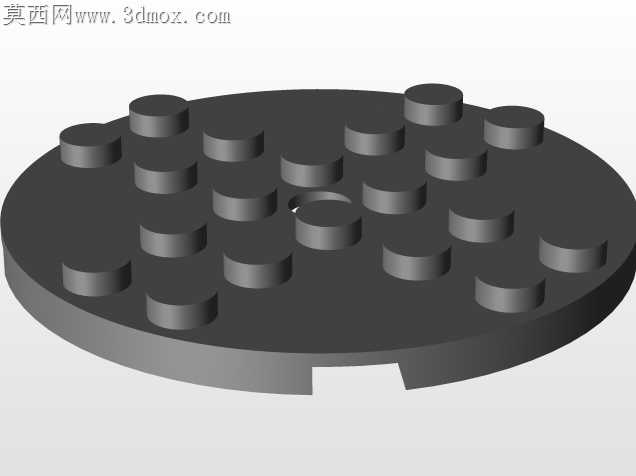

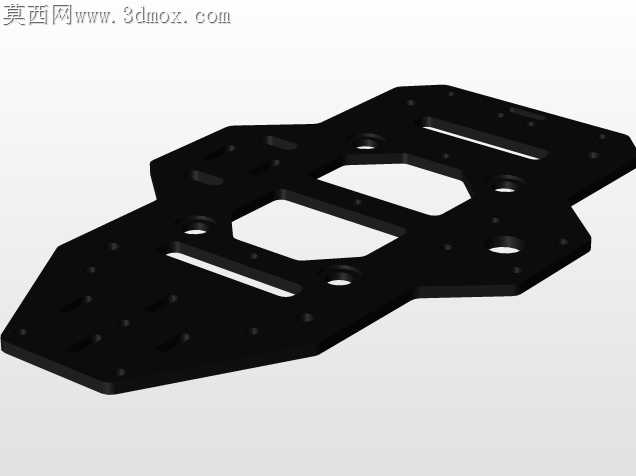

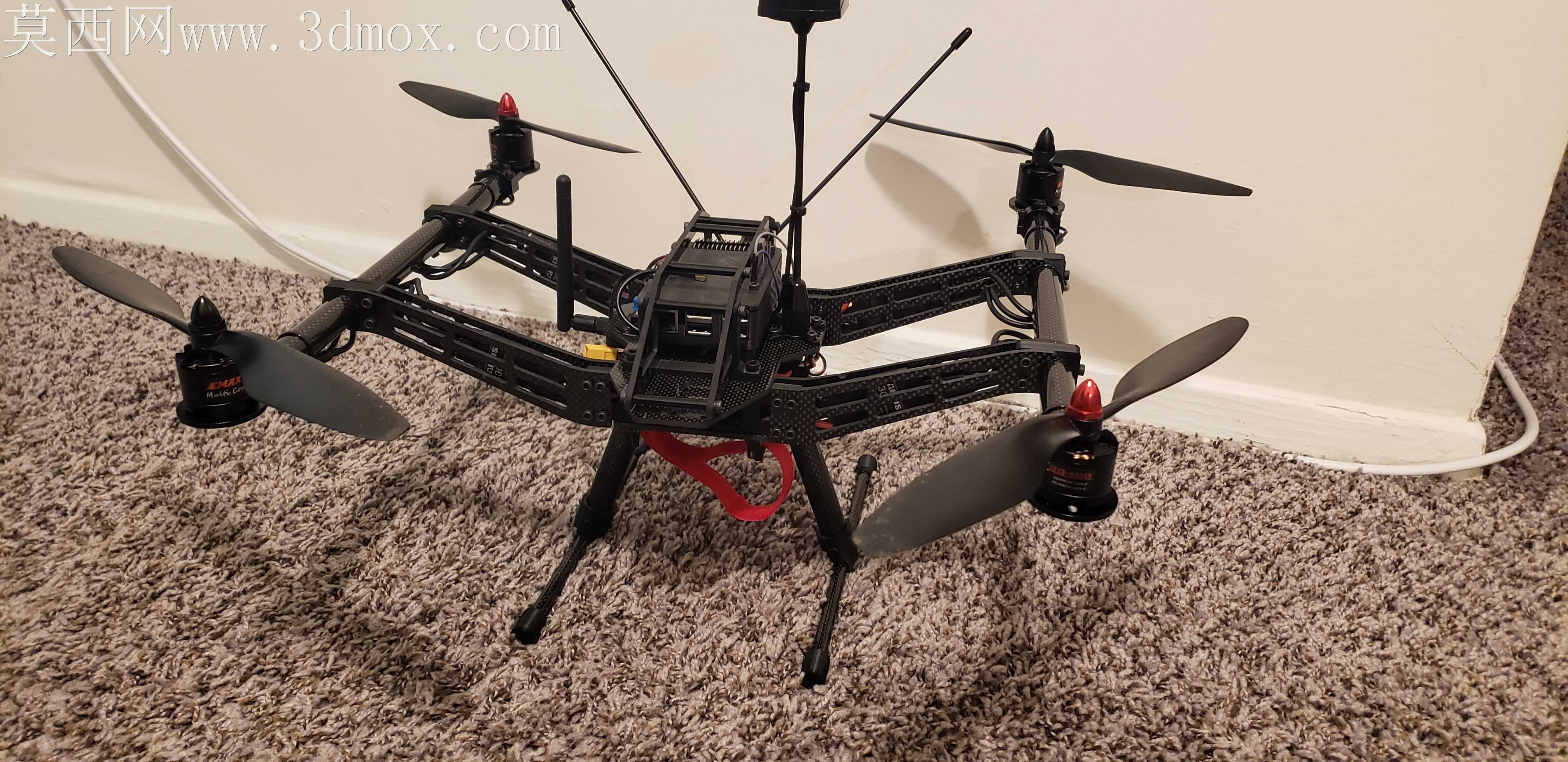

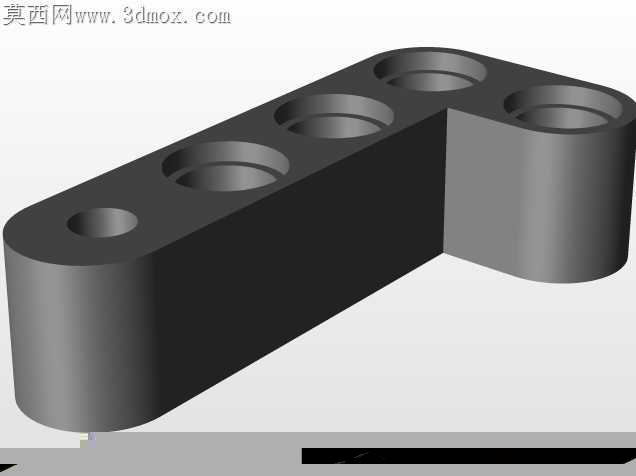

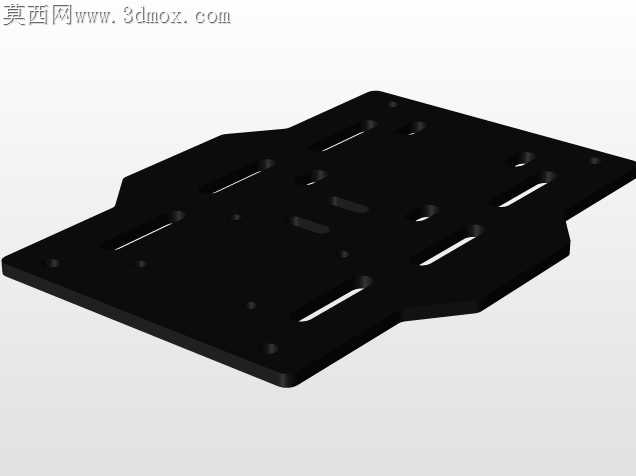

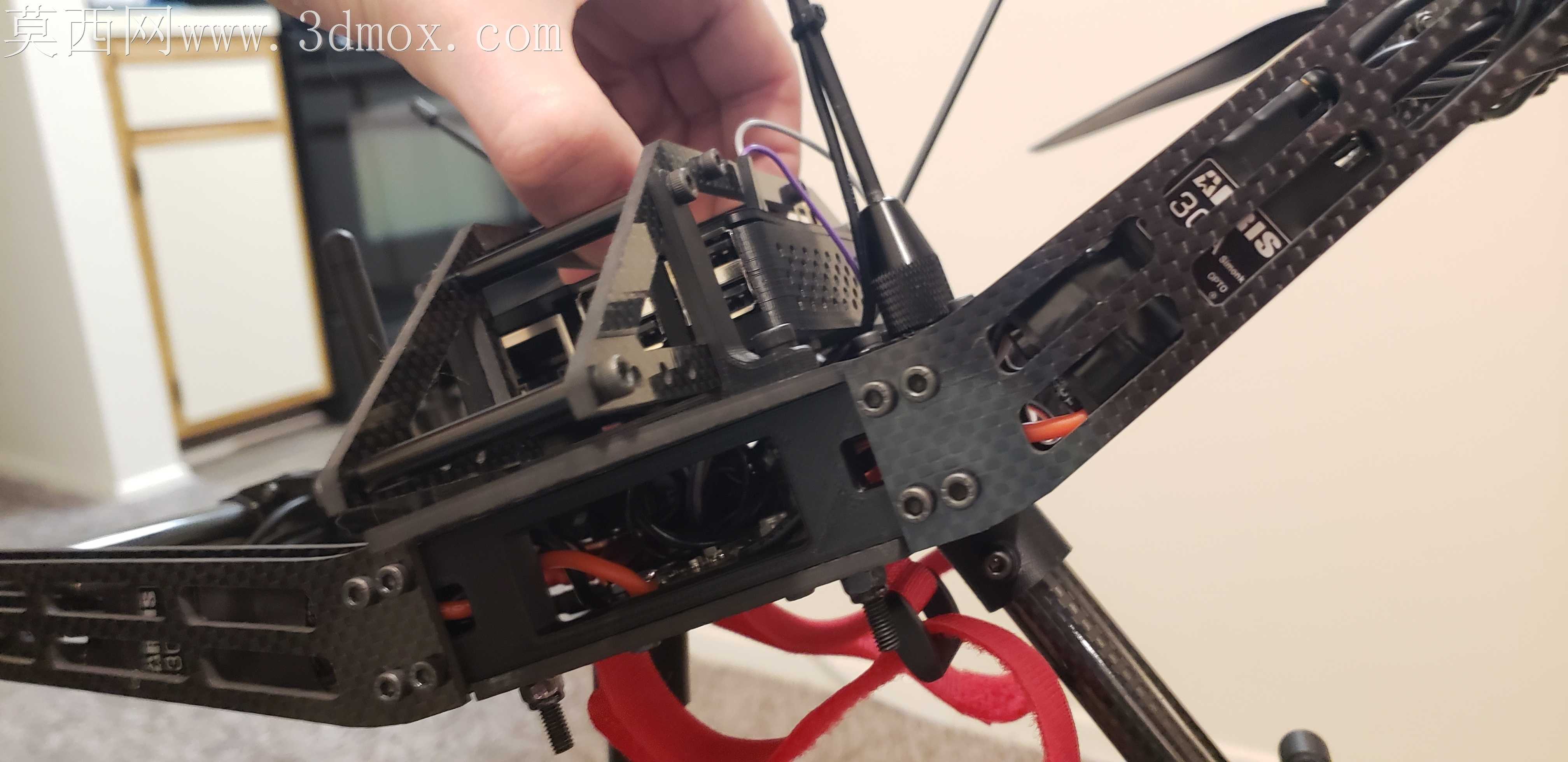

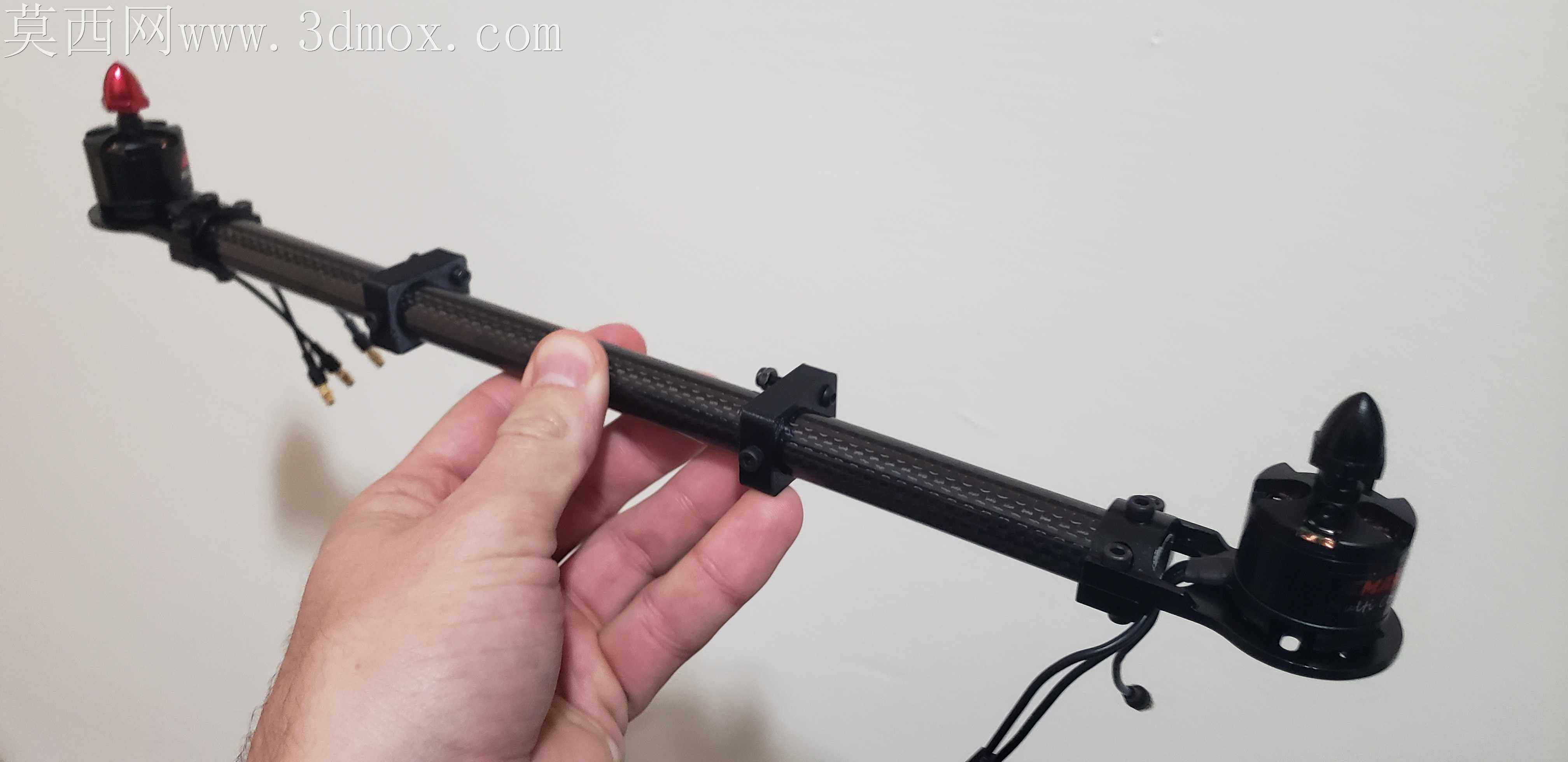

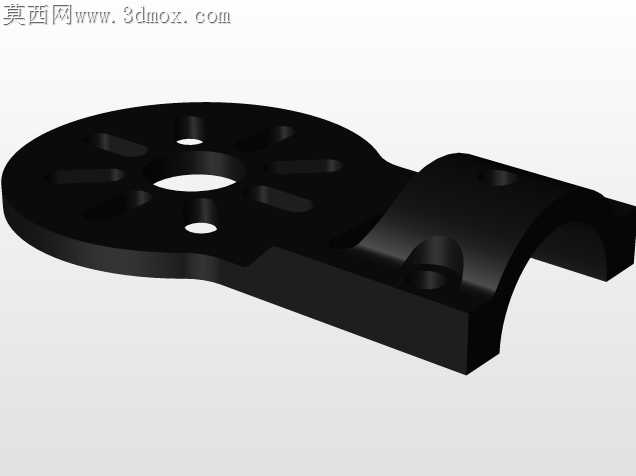

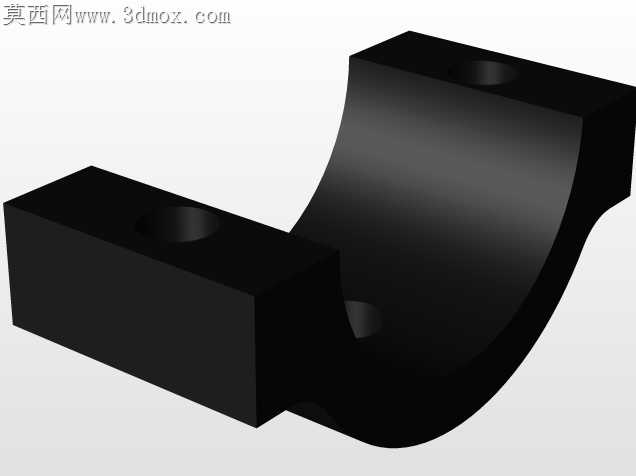

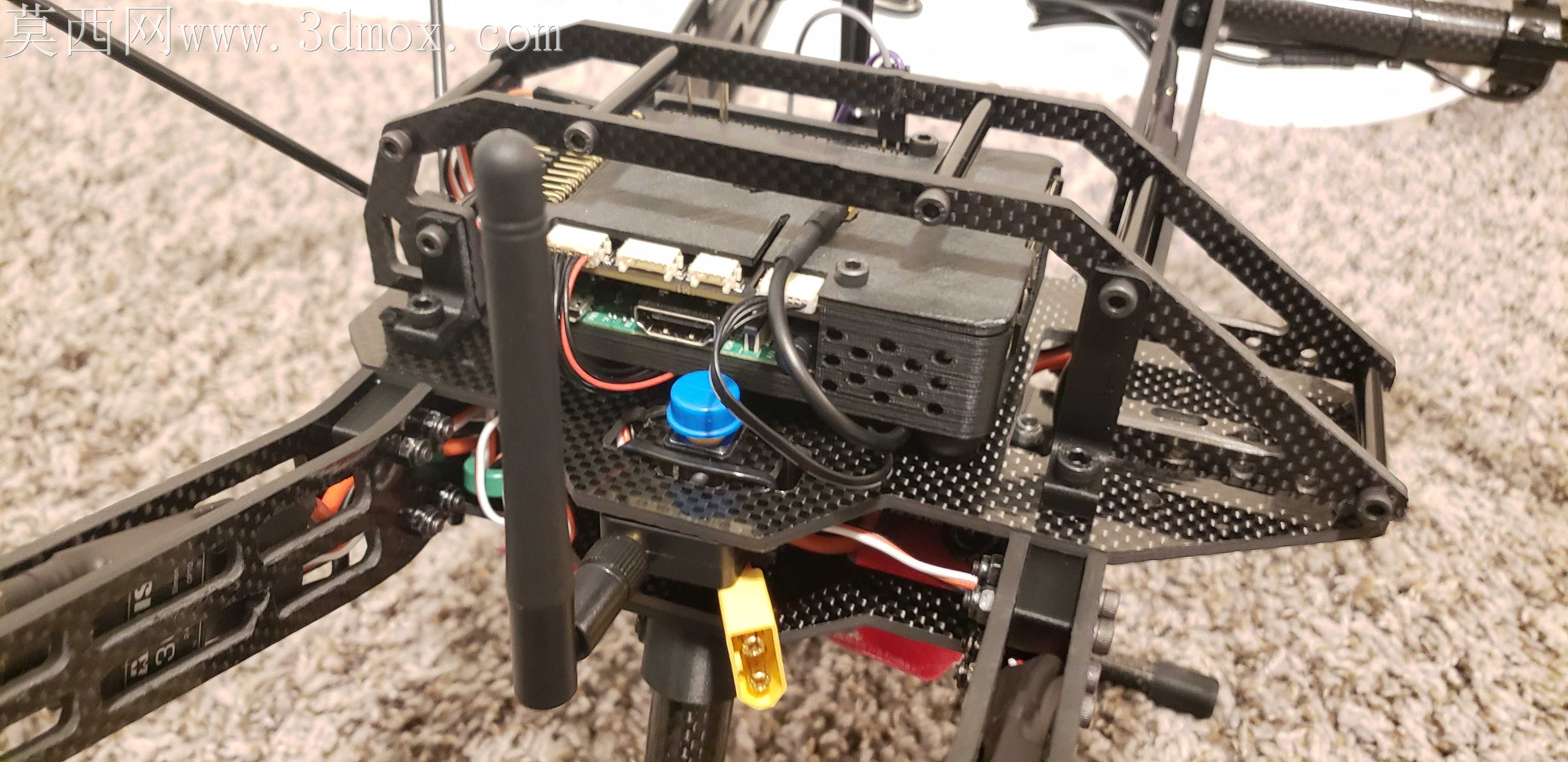

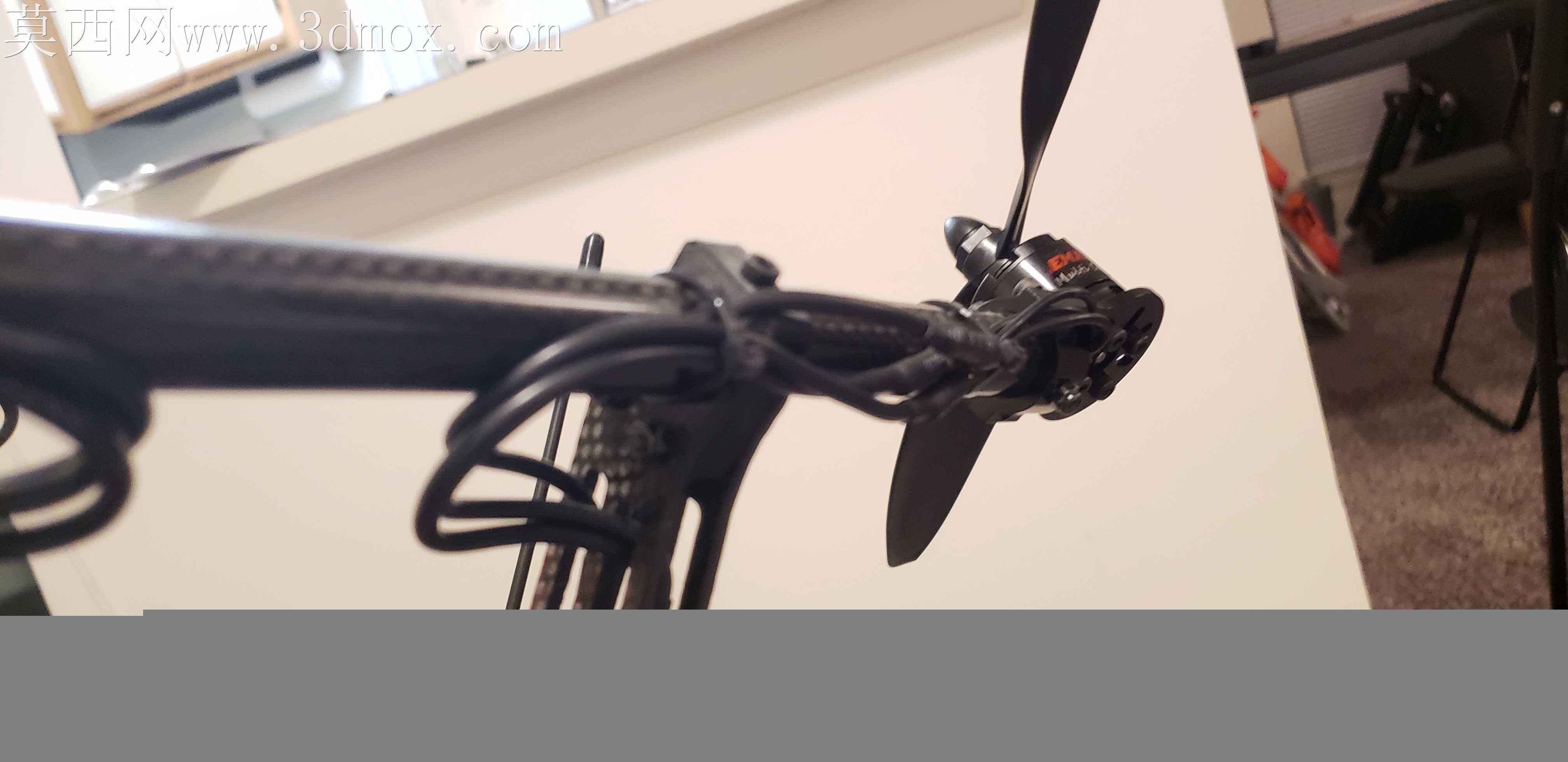

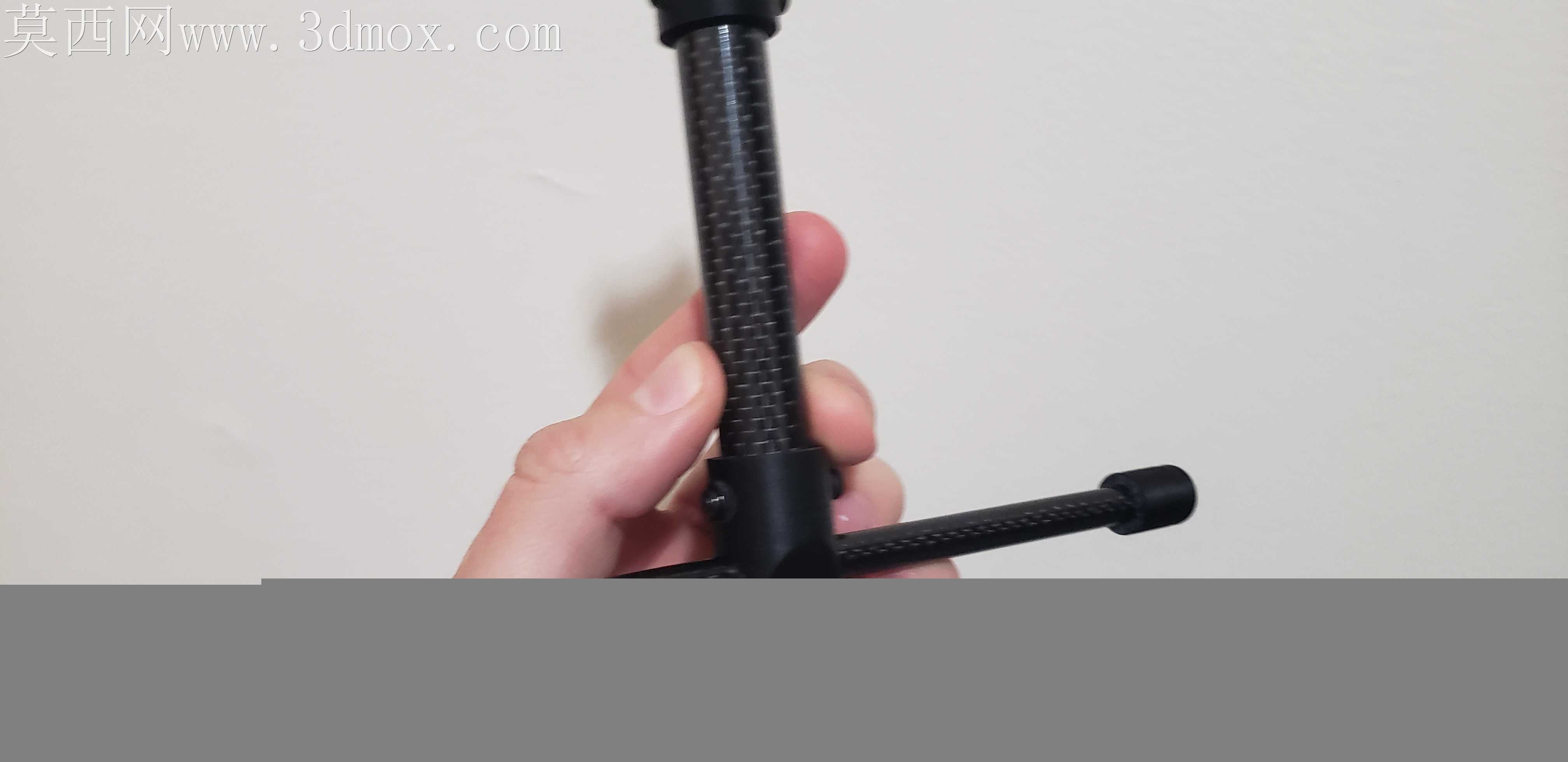

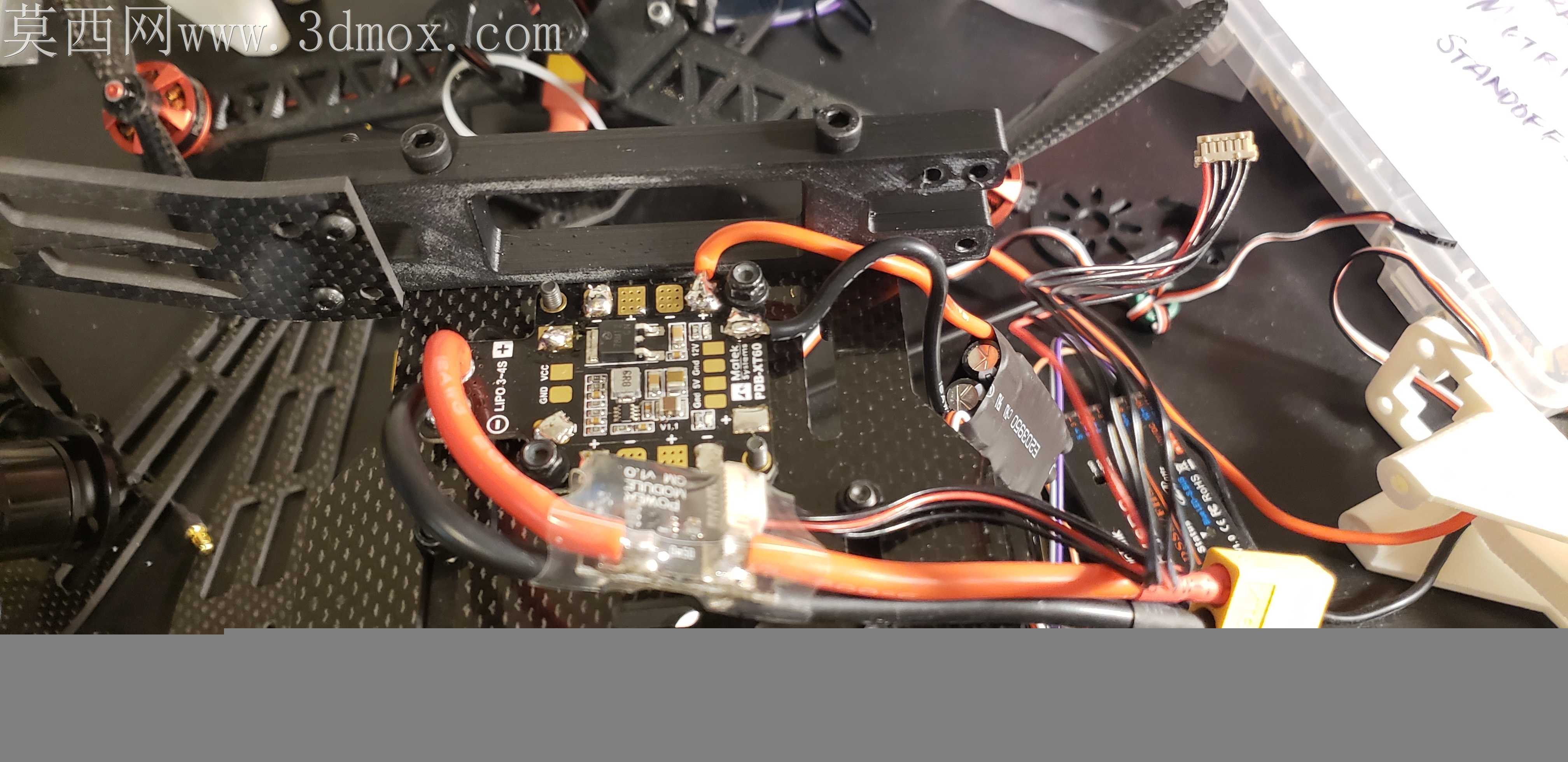

手搓多旋翼机架最容易踩的坑，是机臂与中心板的连接位公差失控——碳管夹片锁附过紧会压裂薄壁碳管，锁附过松飞行中出现虚位，高频振动直接把飞控的加速度计数据抖成乱码，悬停飘移、炸机风险陡增。这套机架的中心板叠层设计刚好避开了这个问题，上下两层玻纤板把碳管夹座完全嵌在板层预留的槽位里，锁附螺丝的受力直接分散到整层板材，不会出现单点应力集中压溃碳管壁的情况。脚架支臂的固定位特意做了4mm的沉台，M3螺丝穿入后螺帽完全没入沉台，不会突出板件表面刮蹭电池绑带，也不会在炸机磕碰时直接被冲击力剪断螺柱。机臂末端的电机座预留了16mm的安装孔距，刚好适配主流无刷电机的安装位，孔位边缘做了0.2mm的倒角，穿螺丝时不会因为玻纤板的毛边卡滞，也能避免螺丝硬拧时撑裂板件边缘。电源模块的安装位特意留在中心板下层最靠近电池出线的位置，大电流走线长度压缩到最短，线阻损耗降低的同时，也避免了电源线交叉缠绕干扰飞控的GPS信号接收。飞控安装位预留了3mm的减震球安装孔，孔位间距完全匹配开源飞控的安装尺寸，不需要额外打孔改装，减震球卡入后不会因为飞行中的振动松脱。图传与接收机的天线固定座设计在中心板后侧的凸起位，天线竖直向上伸出机架主体，不会被碳纤板、电池这类信号遮挡物挡住信号，飞行中遥控断连、图传花屏的概率能降不少。机臂的长度经过反复调校，10寸螺旋桨转动时，相邻桨叶的安全间隙留足了15mm，大机动动作时不会出现桨叶打桨的问题，就算机架出现轻微形变，也不会蹭到桨尖。所有外露的走线都预留了扎带固定位，线材整理后不会垂到螺旋桨的旋转范围内，也不会在飞行中被气流吹得晃动改变整机重心。中心板上层的设备安装位做了模块化分区，飞控、GPS、接收机各有独立的安装区域，后期改装更换设备时不需要重新规划走线，拆装维护的效率高很多。脚架的高度留足了35mm的离地间隙，挂载运动相机或者小型任务载荷时，镜头不会被脚架遮挡，降落时就算地面有轻微凸起，也不会磕碰到机身底部的电池或者图传天线。
