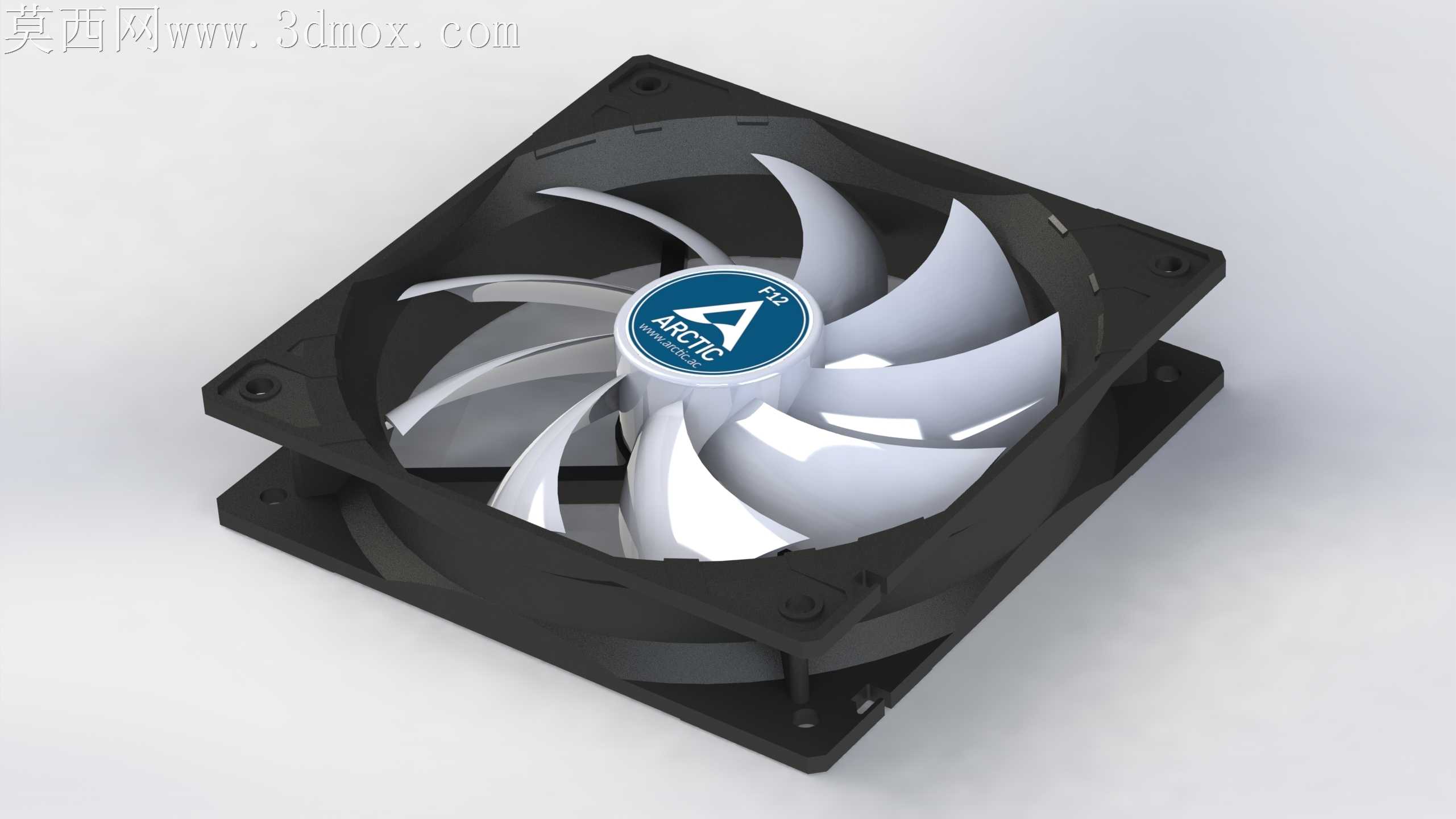

120mm规格电脑机箱散热风扇三维结构

这款120mm规格的风冷散热风扇，是桌面级电脑硬件散热体系里的核心通用配件，主要应用在台式电脑机箱内部的风冷散热回路中，既可以作为机箱进出风的风道构建组件，也可搭配CPU风冷散热器、独立显卡散热模组、机箱内置硬盘散热架使用，承担起机箱内部冷热空气交换的核心功能，通过定向气流带走硬件工作产生的积热，避免CPU、显卡、存储设备等核心部件因工作温度过高出现降频、性能衰减甚至硬件损坏的问题，是DIY装机、商用台式机组装、工业控制计算机内部散热配置中应用范围极广的通用散热部件。从产品功能特性来看，这款风扇采用七叶曲面扇叶设计，扇叶的曲面弧度经过流体力学优化，在转动时能够切割出更连贯的定向气流，在相同转速下可以获得更高的风量输出，同时扇叶边缘做了切角处理，能够打散扇叶转动时切割空气产生的紊流，降低风切噪音，兼顾散热效率与使用静音表现；风扇外框采用标准正方形结构，四个边角预留了统一规格的安装孔位，孔位做了下沉式设计，既可以适配常规的螺丝固定安装，也能搭配橡胶减震钉使用，缓冲扇叶高速转动时产生的微幅震动，避免震动传导到机箱壁产生共振噪音。从设计思路层面，这款风扇严格遵循PC硬件散热配件的通用安装规范，整体厚度采用标准的25mm规格，能够兼容绝大多数ATX、MATX、ITX规格的机箱安装位，也能匹配市售绝大多数塔式CPU风冷散热器的风扇扣具，无需额外改装即可完成替换安装；外框的四个边角做了小弧度圆角处理，避免安装时剐蹭手部或者机箱内部的线材，扇叶中心的轴套位置做了同心圆加固结构，既可以固定中心的轴承组件，也能在扇叶高速转动时维持整体动平衡，降低长时间使用后的扇叶抖动问题。从安装边界来看，这款风扇的外框边长为标准120mm，安装孔位的中心间距为105mm，适配机箱上预留的120mm风扇位安装尺寸，安装时仅需要预留27mm的纵深空间即可完成固定，不会和机箱内的主板散热马甲、内存马甲、显卡背板等部件产生安装干涉；风扇的供电接口采用标准的大4D或者小3P/4P接口，能够直接对接主板上的风扇插针或者机箱电源的直出供电接口，接线布局可以顺着机箱理线槽排布，不会阻挡内部风道。整体结构设计兼顾了通用性、散热效率与使用体验，能够覆盖绝大多数桌面PC的散热改装、硬件替换、装机配置的使用需求。
