内部日内瓦间歇传动机构结构设计

该内部日内瓦机构是经典间歇运动传动构件，核心应用于各类需要实现间歇转位、步进送料、周期分度的工业传动场景，常见于自动化生产线的工位转台、包装设备的送料单元、轻工机械的周期进给机构、机床的自动转位刀架以及印刷、食品加工设备的间歇输送环节，能够将输入轴的连续匀速旋转运动，转化为输出端的周期性间歇转动，满足生产流程中动停交替的动作需求。

从功能特性来看，这款内接式日内瓦机构相比外接槽轮结构，传动过程更平稳，冲击载荷更小，动停比设计更紧凑，在槽轮每次进入和脱离拨销啮合的阶段，机构自带的锁止弧结构能够精准固定槽轮的静止位置，避免静止工位出现偏移晃动，保证分度定位的精度稳定性。机构运转时，中心带拨销的主动拨盘连续回转，拨销进入槽轮的径向导槽时带动槽轮转动，当拨销脱离导槽后，拨盘上的圆弧锁止面与槽轮的凹弧面贴合锁止，槽轮保持静止状态，直到拨销再次进入下一个导槽，循环完成间歇传动动作。

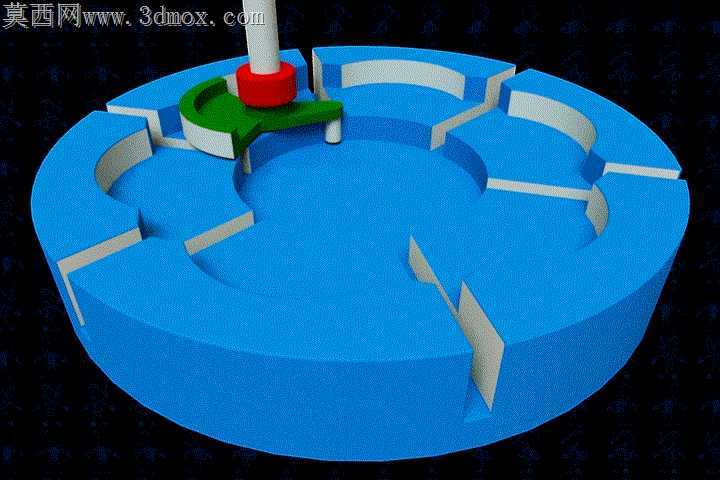

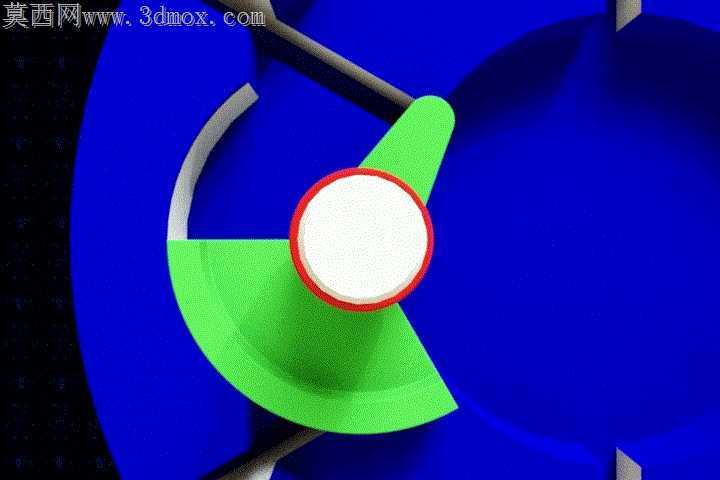

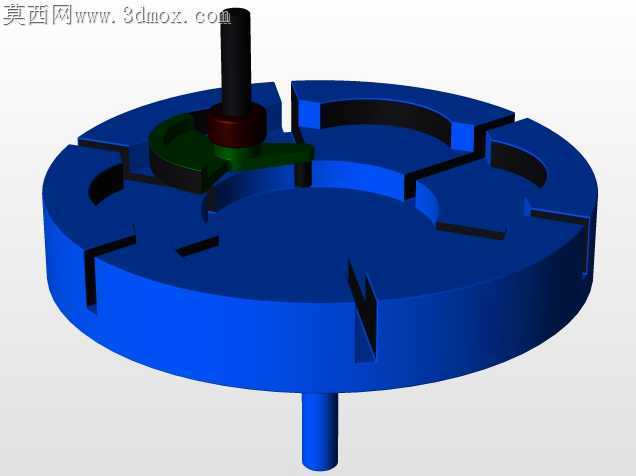

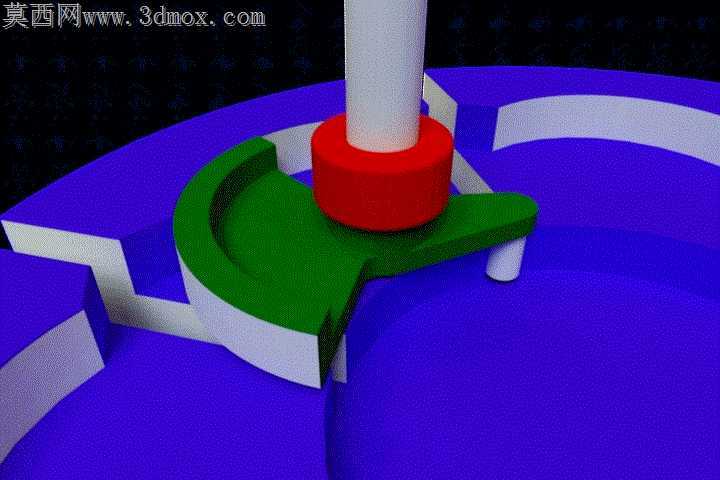

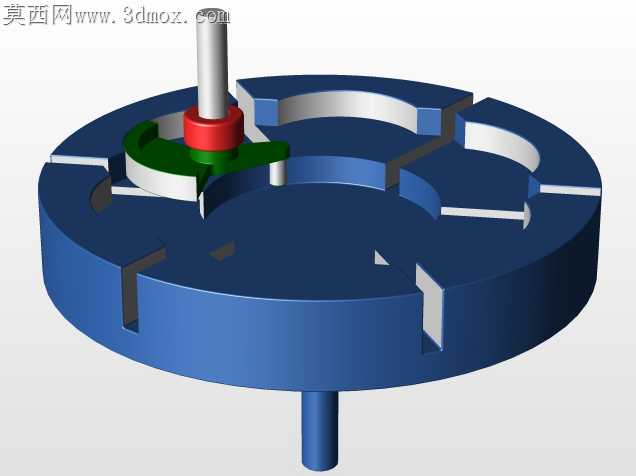

设计思路上，这款内槽轮结构采用圆形基座作为承载主体，沿圆周均匀分布6个径向导槽，对应实现6工位的等分分度需求，主动拨盘的拨销长度、锁止弧半径、导槽深度均经过运动学校核，确保拨销进出导槽时的传动角处于合理区间，减少刚性冲击，降低运转噪音与构件磨损。拨盘上的绿色导向护板与红色限位结构，能够约束拨销的运动轨迹，避免高速运转时拨销出现径向窜动，提升机构整体的运行可靠性。

从安装边界来看，整体结构为同轴圆盘式布局，主体基座为等厚圆盘结构，轴向厚度紧凑，径向尺寸围绕中心回转轴线均匀分布，安装时仅需固定基座外圈的定位面，保证主动轴与槽轮输出轴的同轴度公差在设计范围内即可完成装配，不需要额外的复杂支撑结构，能够直接集成到各类设备的传动腔体内，适配紧凑空间下的间歇传动安装需求，构件之间的配合间隙经过合理预留，既保证运转时无卡滞，也能控制传动回程误差，满足中等精度的分度传动要求。
