汽车传动系统差速器齿轮箱结构设计

项目分类:齿轮 发布时间:2026-07-14 ID:1200359
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计
  • 汽车传动系统差速器齿轮箱结构设计

差速器齿轮箱作为汽车驱动桥核心传动部件,主要应用于乘用车辆、商用载货车辆以及非道路工程作业车辆的底盘传动系统中,承担着将主减速器传递来的动力分流至两侧驱动半轴的核心作用,同时可在车辆转弯、行驶于凹凸不平路面时,自动调整两侧驱动轮的转速差,避免轮胎出现滑拖、异常磨损问题,保障车辆行驶过程中的转向平顺性与轮胎抓地稳定性。从实际装车场景来看,该部件安装于驱动桥桥壳内部的腔体中,输入端法兰对接主减速器从动齿轮,两侧输出端通过花键结构连接左右驱动半轴,外部由桥壳包裹形成密闭润滑腔,工作过程中依靠齿轮油实现啮合面的持续润滑与散热,可适配前置后驱、四驱等多种驱动布局的车型。

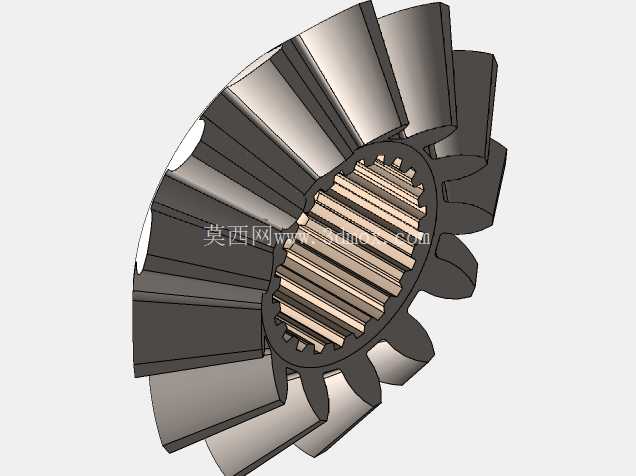

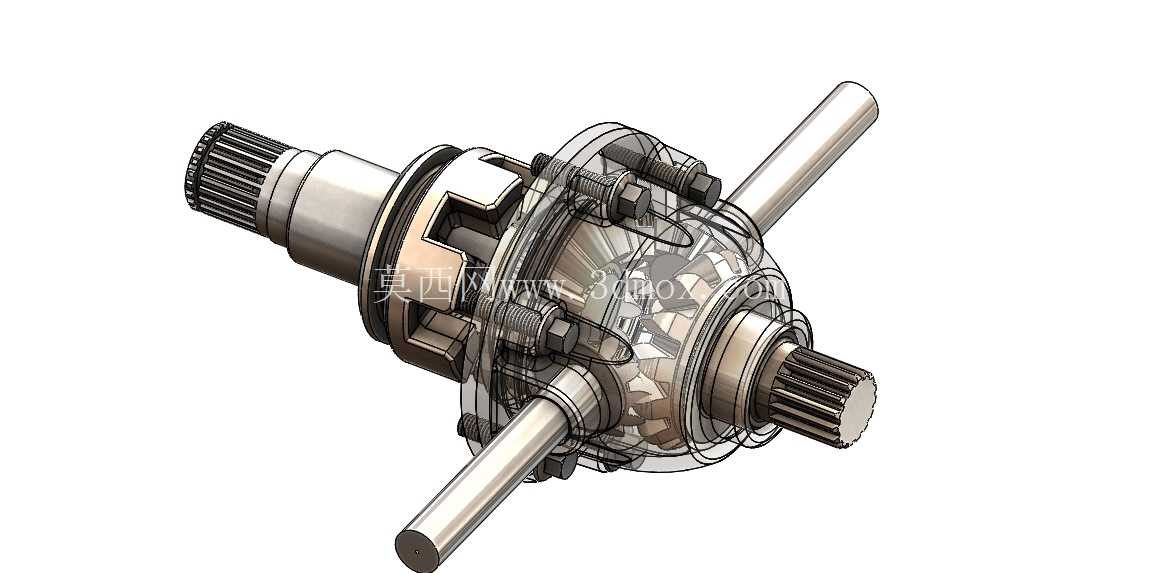

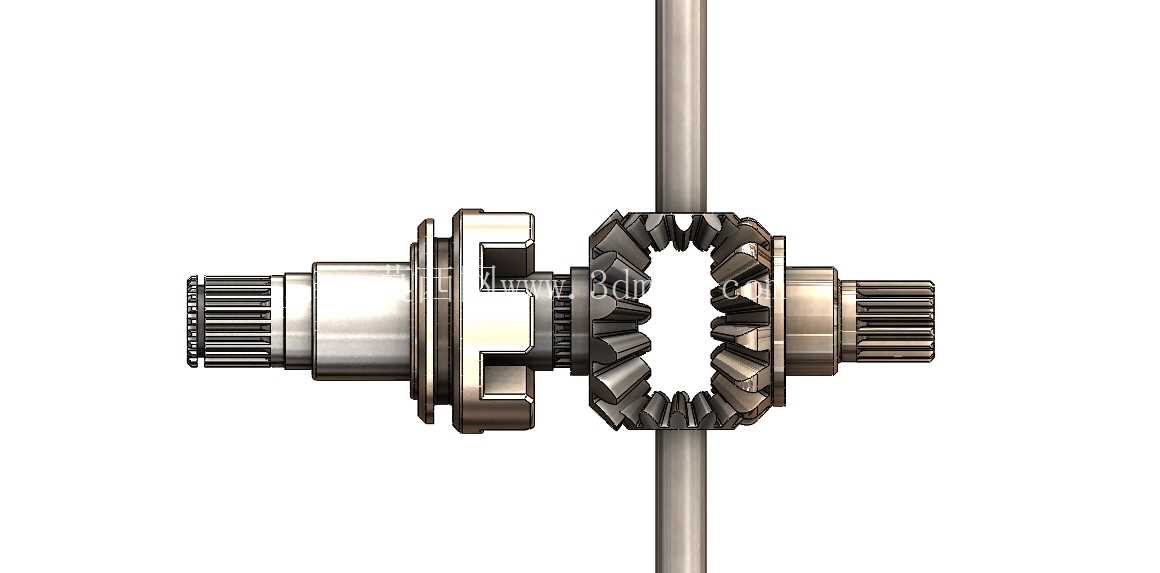

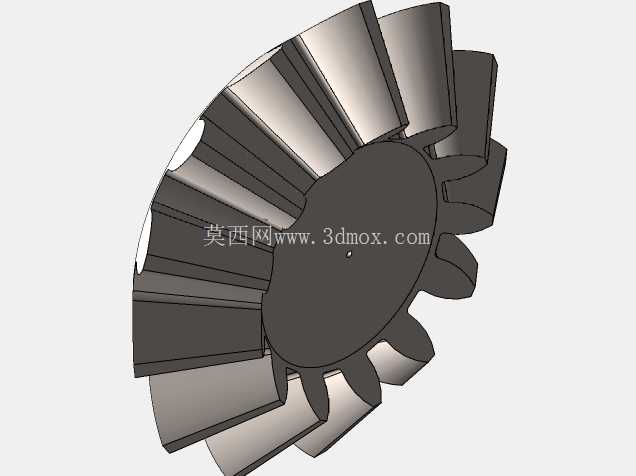

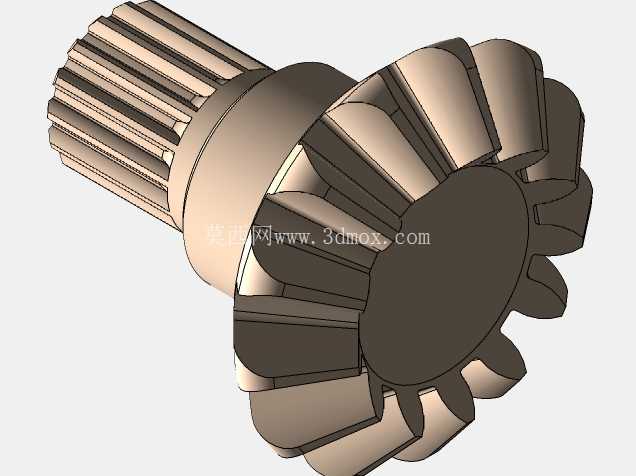

从功能特性层面来看,该差速器齿轮箱采用对称式锥齿轮差速结构,核心组成包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及对应的支撑垫片、锁紧紧固件。动力传递路径为主减速器从动齿轮将扭矩传递至差速器壳体,壳体带动十字行星齿轮轴同步转动,当车辆直线行驶时,两侧驱动轮行驶阻力一致,行星齿轮随壳体公转同时不发生自转,将扭矩平均分配给两侧半轴齿轮,带动两侧车轮以相同转速转动;当车辆转向时,内侧车轮行驶阻力大于外侧车轮,行星齿轮在公转的同时绕十字轴产生自转,自动降低内侧半轴转速、提升外侧半轴转速,使两侧车轮以不同转速滚动,消除转弯时的轮胎滑动摩擦,同时该结构可在一侧驱动轮处于低附着路面时,配合限滑结构实现扭矩的合理分配,避免单轮打滑导致车辆失去驱动力。

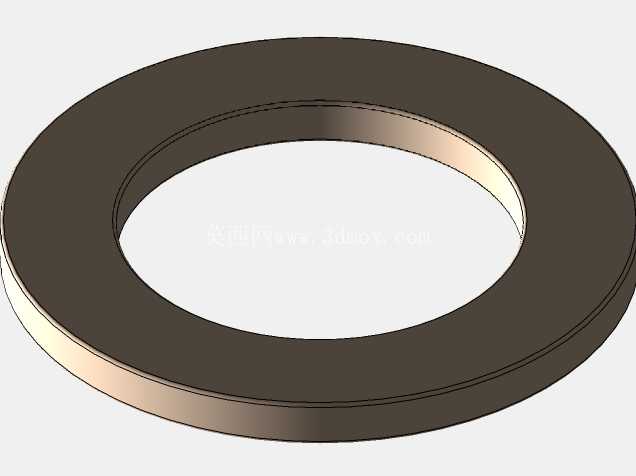

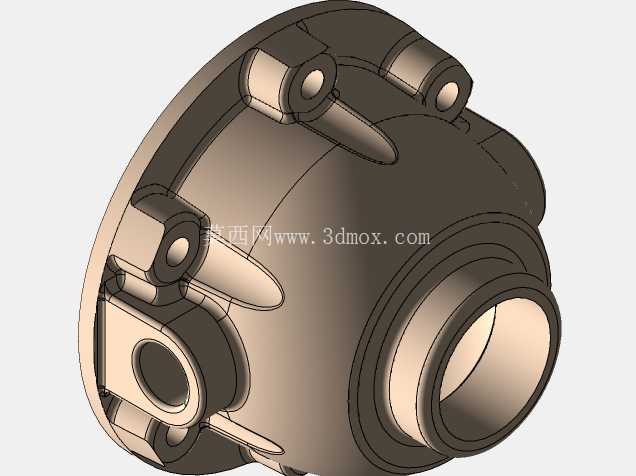

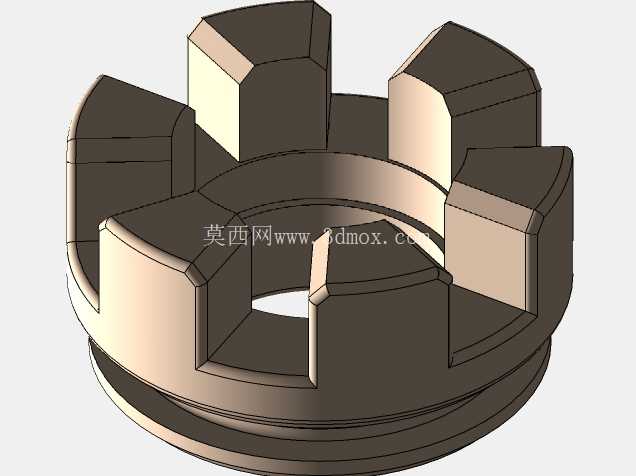

在设计思路层面,该结构首先围绕扭矩传递额定值完成齿轮参数匹配,行星齿轮与半轴齿轮的模数、压力角、齿面锥角经过啮合验算,保证重合度处于合理区间,降低传动过程中的冲击与噪音;差速器壳体采用球墨铸铁材质设计,兼顾结构强度与铸造成型工艺性,壳体上预留的行星齿轮轴安装孔、半轴齿轮支撑轴承位同轴度公差控制在IT7级以内,避免齿轮啮合出现偏载导致齿面早期磨损;十字行星齿轮轴表面做渗碳淬火处理,表面硬度达到HRC58-62,芯部保持足够韧性,可承受行星齿轮转动时的交变挤压载荷;齿轮啮合面之间加装的耐磨垫片采用铜基合金材质,可在长期啮合摩擦过程中缓慢磨损,预留调整间隙的同时避免齿轮本体直接磨损,延长部件整体使用寿命。

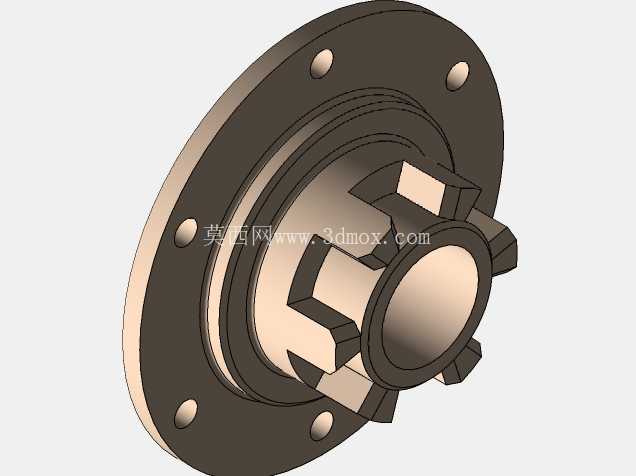

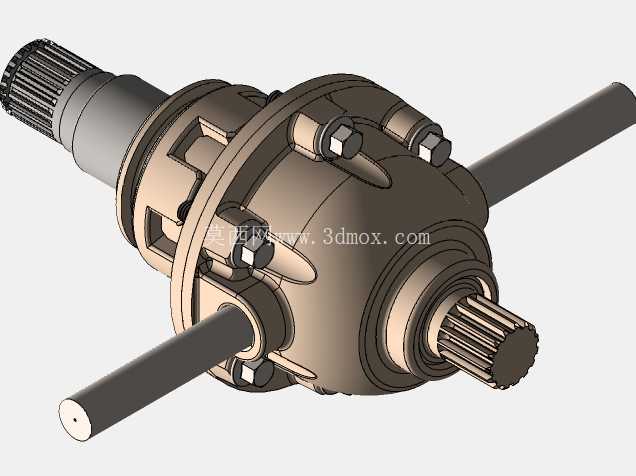

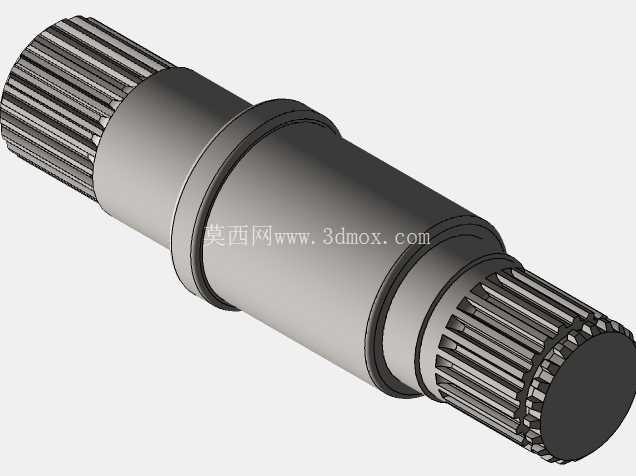

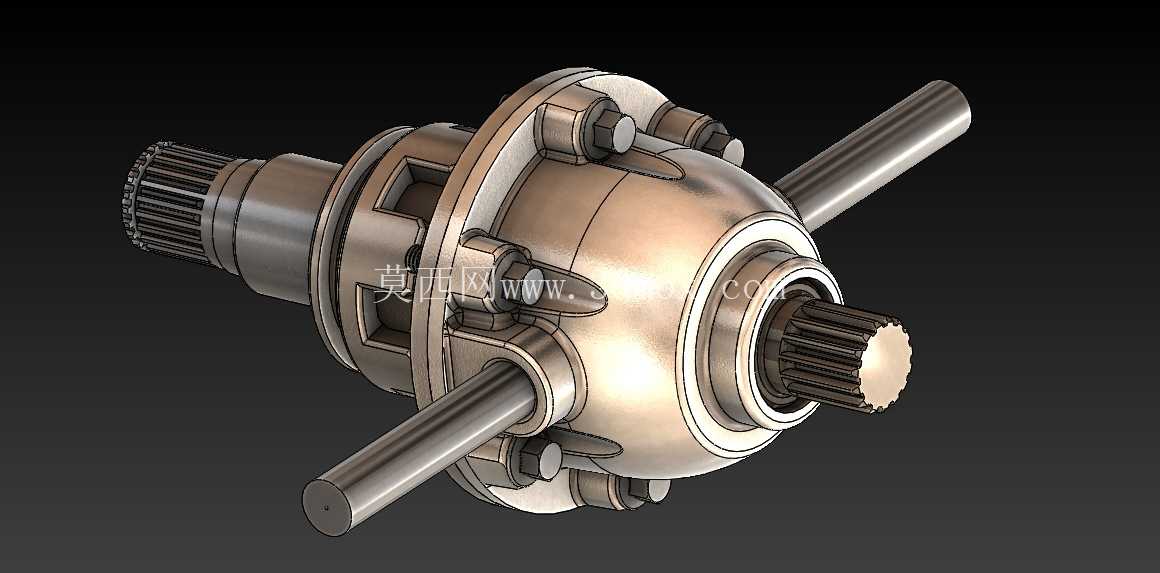

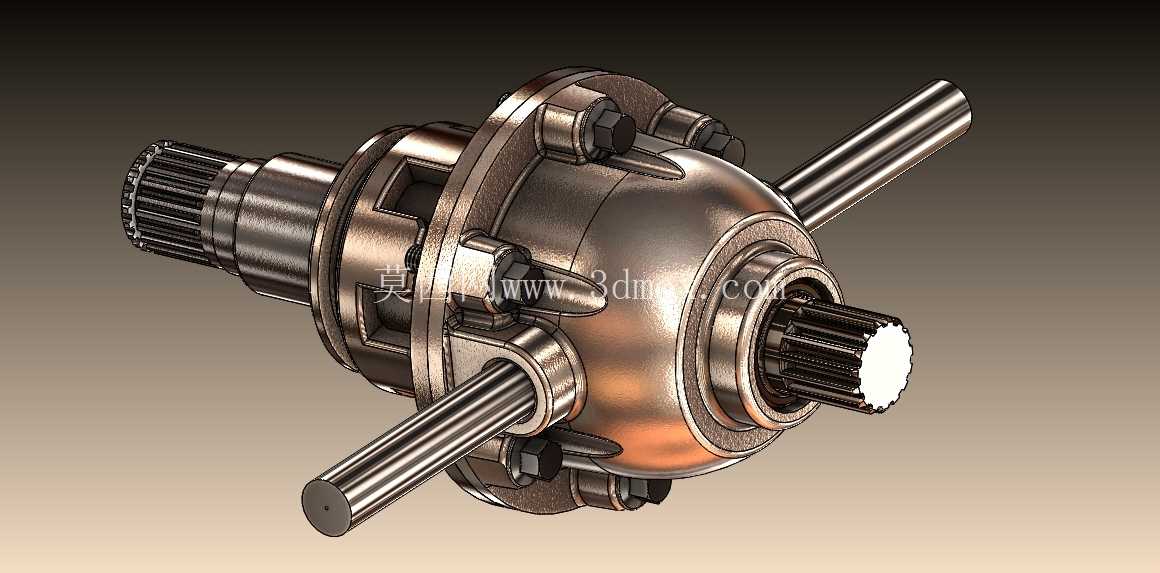

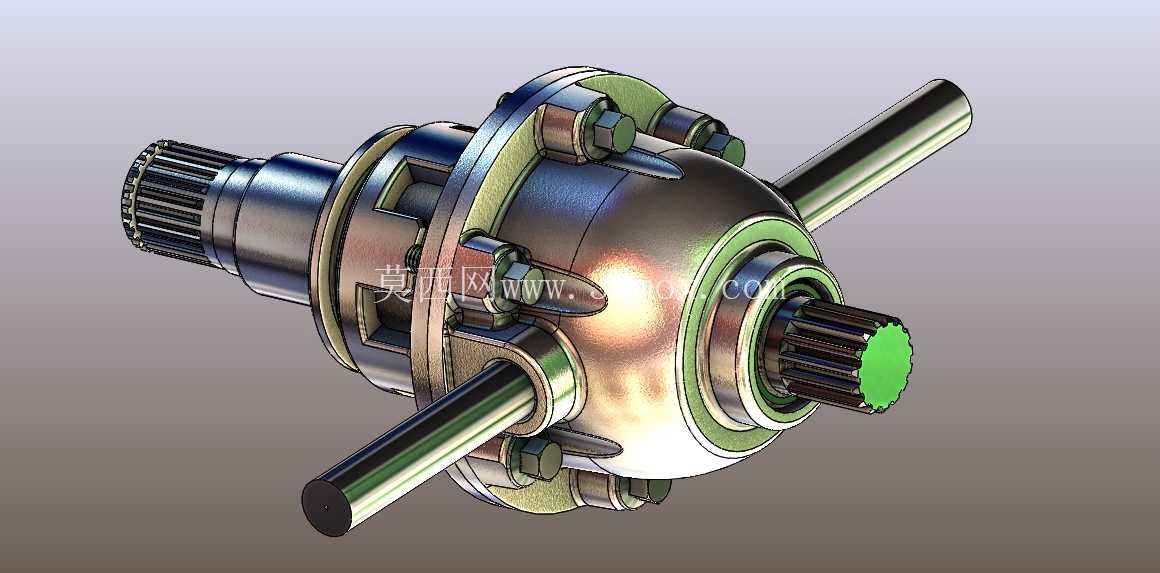

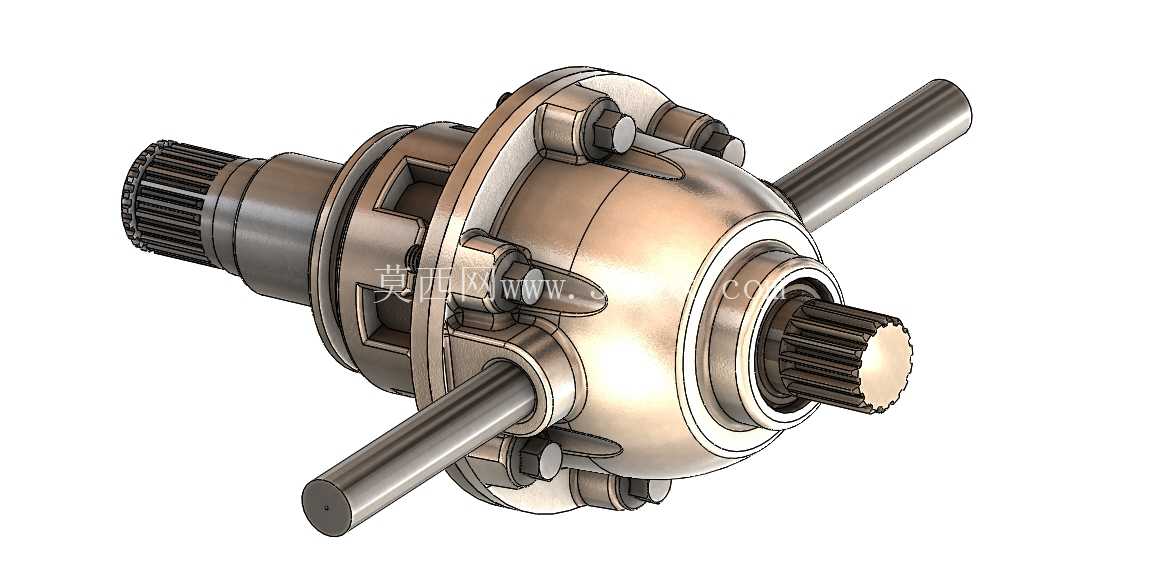

从安装边界与外形尺寸来看,该差速器齿轮箱整体为近似球形的回转结构,输入端花键轴长度、两侧输出半轴的伸出长度均按照对应车型的桥壳内部空间尺寸匹配设计,壳体最大外圆直径需小于桥壳内腔安装直径,预留足够的润滑油流动间隙;两侧输出半轴的花键参数与半轴内花键完全匹配,配合长度满足扭矩传递的强度要求,输入端连接法兰的螺栓孔分布圆直径与主减速器从动齿轮的安装孔位一一对应,保证装配时的同轴度要求;壳体上设置的润滑油道孔正对齿轮啮合区域,可使齿轮油在桥壳内飞溅过程中直接进入啮合面,保证高速行驶时的润滑效果,避免齿面出现干磨烧蚀问题。在实际结构验证过程中,该结构需经过台架疲劳试验,模拟车辆满载、急加速、连续转向等多种工况下的载荷循环,验证齿轮、壳体、轴类零件的疲劳强度是否满足设计寿命要求,同时需测试不同转速差下的传动效率,保证动力传递过程中的损耗处于合理区间。
