行星齿轮传动运动轨迹演示机构

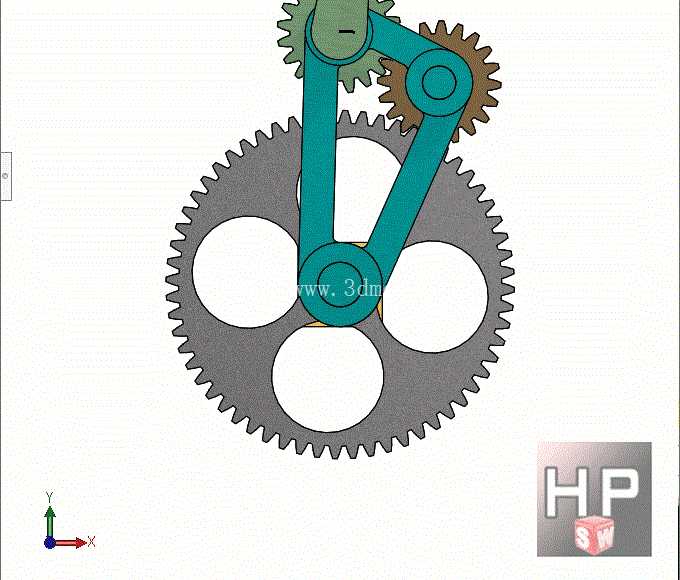

这套行星齿轮传动轨迹演示结构，核心是还原周转轮系在实际运行过程中，行星轮上特征点的完整运动路径，常被用于机械原理教学演示、非标传动方案前期验证环节，帮助设计人员直观理解少齿差、行星轮系的运动合成逻辑。从结构组成来看，中心大齿圈作为固定基准构件，内圈预留了四个圆形镂空区域，一方面是为了降低整体构件重量，减少转动惯量带来的动载荷影响，另一方面也能在演示过程中透过镂空区域观察内部连杆的运动状态，避免结构遮挡轨迹观察视线。三个行星轮通过青绿色的三角连接臂与中心转轴形成联动，连接臂的铰接孔位严格按照齿轮节圆位置做同轴度校准，保证行星轮在绕中心公转的同时，自身自转的传动比完全符合设计计算值，不会出现齿面卡滞、传动比偏差的问题。

在实际工业场景中，这类轨迹验证结构是很多非标传动设备开发的前置环节，比如包装机械的间歇送料机构、纺织机械的导纱往复机构、自动化生产线的变距移栽机构，很多特殊运动轨迹的实现，都需要依托行星轮系的运动合成特性，通过调整中心轮、行星轮、齿圈的齿数配比，以及行星轮上铰接点的偏心距，就能得到不同形态的摆线、外摆线、内摆线轨迹，匹配不同工位的动作需求。设计这套结构的时候，首先要确定传动比边界，固定齿圈的工况下，行星架的转速与中心轮转速的比值要符合预设的动作节拍，齿宽的选择要兼顾传动平稳性和结构紧凑性，避免齿宽过大导致整体结构臃肿，或是齿宽过小出现齿面接触应力超标、磨损加快的问题。

安装边界上，中心转轴的定位轴肩要做严格的垂直度公差约束，保证连接臂转动过程中不会出现端面跳动，三个行星轮的铰接轴要保持平行度误差在允许范围内，避免轮齿啮合时出现偏载，导致传动噪音增大、齿面过早失效。齿圈的安装定位止口要与中心转轴保持同轴，公差等级控制在IT7级以内，保证各个行星轮与齿圈的啮合侧隙均匀，不会出现转动过程中忽松忽紧的情况。连接臂的截面尺寸要经过刚度校核，因为行星轮在高速转动时会产生离心力，如果臂的刚度不足，会出现形变导致行星轮中心距偏移，直接影响啮合精度，严重时甚至会出现卡齿、断齿的故障。

从功能特性来说，这套结构可以直观展示行星轮系不同于定轴轮系的运动特点，定轴轮系中所有齿轮的转动轴线都是固定的，只能实现固定传动比的转速传递，而行星轮系中行星轮的轴线是随行星架公转的，能够实现运动的合成与分解，这也是它被广泛应用于差速器、减速机、变速机构中的核心原因。在做三维建模的时候，要先完成齿轮的参数化建模，按照渐开线齿廓生成准确的齿形，避免用简化齿形导致啮合干涉检查失效，然后通过装配约束把各个铰接副的自由度释放，保留转动自由度，添加运动仿真驱动之后，就能追踪行星轮上任意一点的运动轨迹，验证轨迹是否符合设计预期，比如需要实现直线往复、方形轨迹、椭圆轨迹等特殊动作时，都可以通过调整轮系参数和铰接点位置来实现，不需要额外添加复杂的凸轮结构，能大幅简化机构的复杂度，降低设备的加工和维护成本。

很多初次接触行星轮系的设计人员，很容易忽略行星轮公转带来的离心力影响，在高速工况下，离心力会对铰接轴产生额外的径向载荷，所以在结构设计时还要考虑铰接位置的轴承选型，要能承受径向的交变载荷，保证长时间运行下的回转精度。另外齿圈上的镂空结构不是随意开设的，要避开齿根的应力集中区域，避免镂空导致齿圈的刚度下降，出现啮合过程中齿圈形变，影响传动精度。这套演示结构虽然是原理展示性质，但所有的尺寸约束、公差配合、刚度校核逻辑，和实际工业应用中的行星传动机构是完全一致的，能够直接为实际的传动方案设计提供参考，帮助设计人员快速验证轮系参数的合理性，减少后续实物样机的试错成本。
