简化结构隐身布局喷气式飞行器设计方案

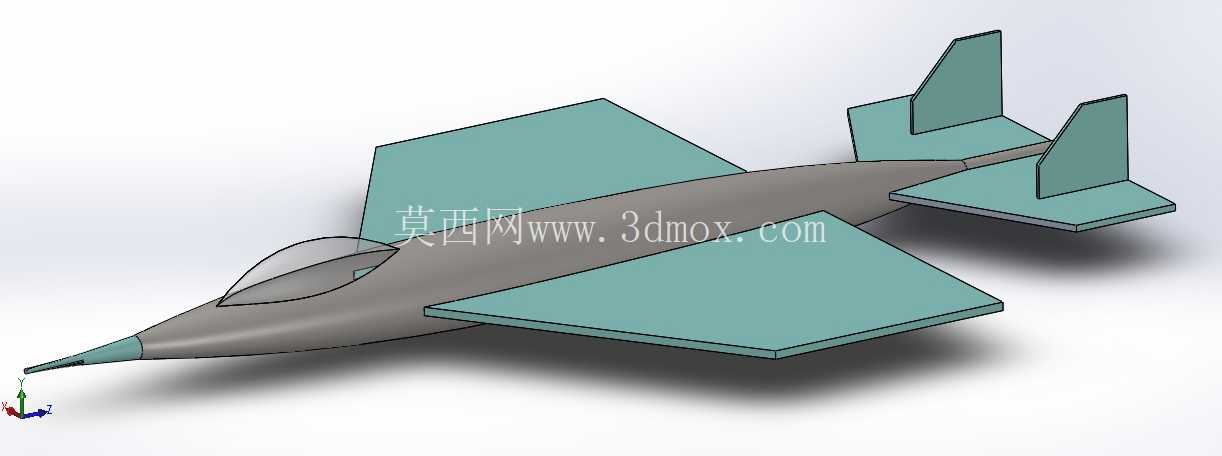

这套飞行器结构方案采用翼身融合的简化隐身布局设计，整体构型偏向轻型高速验证类飞行器的定位，没有采用复杂的曲面变厚度翼型，而是用等厚平板机翼降低加工与建模难度，适合用于航空原理教学演示、初期气动布局验证、青少年科创项目结构参考等场景。从实际用途来看，该构型可作为小型无人验证机的结构基础，替换传统上单翼的常规布局，通过外倾双垂尾的设计降低侧向雷达反射截面积，同时兼顾大迎角飞行状态下的航向稳定性，避免单垂尾在大侧滑角下出现的舵效失效问题。

设计过程中优先考虑了结构的易加工性，机翼与机身的连接面采用平直贴合设计，不需要复杂的曲面修型，无论是采用3D打印制作验证样机，还是用轻木、泡沫板材切割拼装，都能快速完成实体样机的制作，不需要多轴联动的复杂加工设备。机头部分采用尖锥修型，既可以降低亚音速飞行状态下的头部激波阻力，也预留了足够的内部空间用于安装小型任务载荷，比如航测相机、空速传感器或者小型动力系统的电池舱，尖锥段与机身主体的过渡采用小斜率连续曲面，不会出现气流在机头后方过早分离的问题。

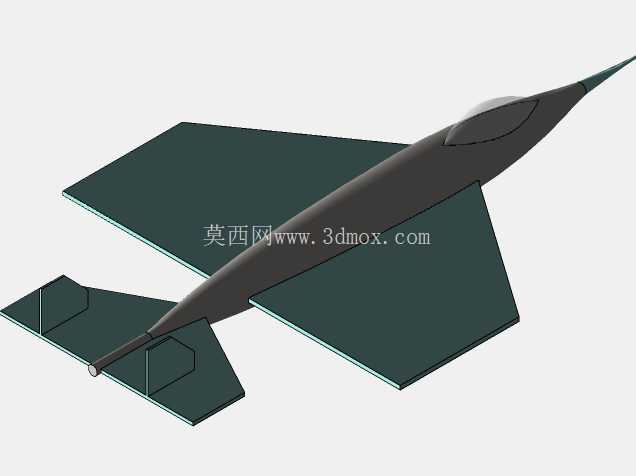

座舱段采用一体化水泡式透明舱盖的简化构型，没有做过多的框架分割，一方面是降低建模时的曲面拆分工作量，另一方面也能在验证机阶段减少舱盖框架带来的额外阻力，舱盖下缘与机身蒙皮完全贴合，没有突出的台阶结构，避免在高速飞行时产生不必要的紊流。主机翼采用大后掠角三角翼布局，翼根长度覆盖机身中段近六成的长度，这种设计可以在较小的翼展下获得足够的升力面积，降低飞行器对起降场地的要求，同时大后掠角可以提升飞行器的临界马赫数，在跨音速飞行阶段降低波阻增量，机翼后缘预留了足够的舵面安装空间，可根据实际飞行控制需求加装升降副翼，不需要对机翼主体结构做二次切削修改。

尾翼部分采用全动式外倾双垂尾加水平稳定端板的组合设计，两个垂尾分别向外侧倾斜一定角度，既可以将侧向入射的雷达波反射到非威胁方向，也能在机身做横滚机动时避免机身对垂尾的气流遮挡，保证各个飞行姿态下的航向操纵效率；垂尾下方的水平端板与垂尾形成一体化结构，同时起到水平尾翼的作用，不需要额外单独设置水平安定面，进一步减少了结构零件数量，降低装配时的对位难度。机身主体采用等截面修型设计，中段截面为近似扁圆形，既可以提升机身的结构刚度，也能在内部预留足够的设备安装空间，从进气道后方到尾喷口段的机身截面逐渐收窄，与尾部的发动机舱段平滑过渡，减少尾部的压差阻力。

从安装边界来看，整套结构的翼展与机身长度的比例控制在0.7左右，整体外轮廓没有突出的尖锐结构，机翼前缘与后缘的倒角统一采用小半径处理，既避免加工时出现应力集中的问题，也能在运输、装配过程中减少对操作人员的划伤风险。机身下方预留了标准的载荷安装接口，可根据不同的任务需求挂载副油箱、小型任务吊舱或者起落架组件，接口位置设置在机身重心附近，不会因为挂载额外载荷导致整机重心偏移超出操纵允许范围。起落架部分在该方案中采用预留安装位的设计，前起落架设置在座舱后方的机身轴线上，主起落架设置在机翼根部的机身两侧，收放时可完全收纳到机身内部，不会突出在外增加飞行阻力，收放机构的运动路径在建模时已经做了干涉检查，不会出现收放过程中与机翼、机身结构碰撞的问题。

气动设计上，该方案重点考虑了低速大迎角状态下的气流附着特性，机翼前缘采用了小半径的钝头设计，相比尖锐前缘可以延缓大迎角下的气流分离，提升飞行器的失速迎角，降低飞行控制的难度，对于入门级的飞控系统也能实现稳定控制。尾翼的安装位置避开了主机翼的尾流区，在中等迎角飞行状态下，主机翼产生的下洗气流不会直接打在垂尾和平尾上，保证舵面的操纵效率不会出现非线性突变，降低飞控系统的调校难度。整套结构的零件拆分逻辑遵循模块化设计思路，机身、机翼、垂尾、座舱、机头锥都可以单独拆分加工，某个部件出现损坏时可以单独替换，不需要重新制作整个机身结构，大幅降低验证阶段的迭代成本。
