实验室纳米纤维制备静电纺丝装置

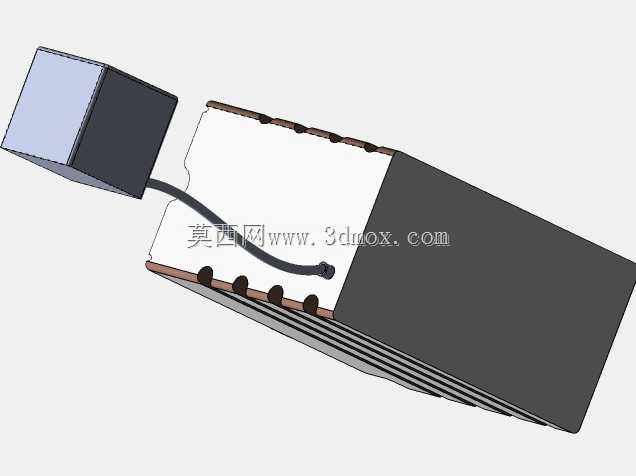

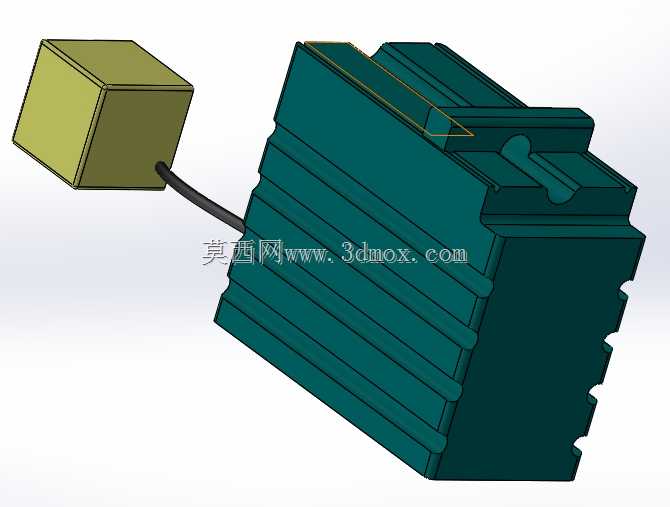

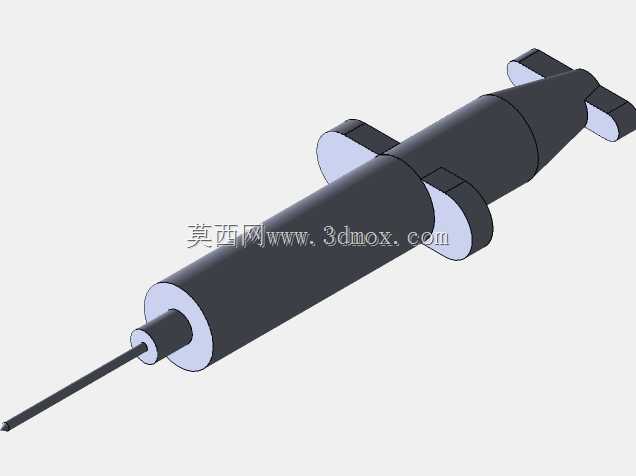

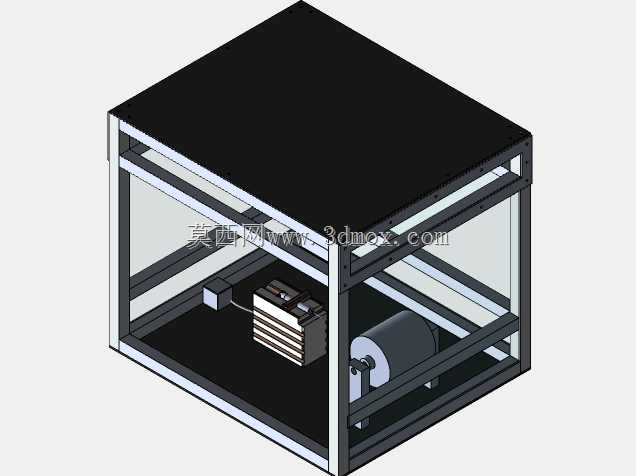

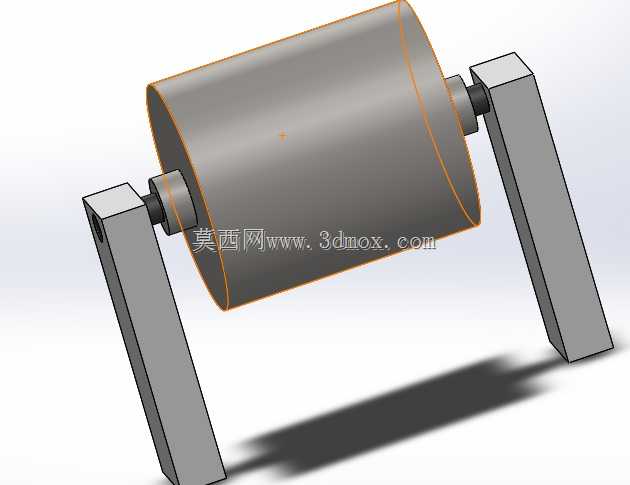

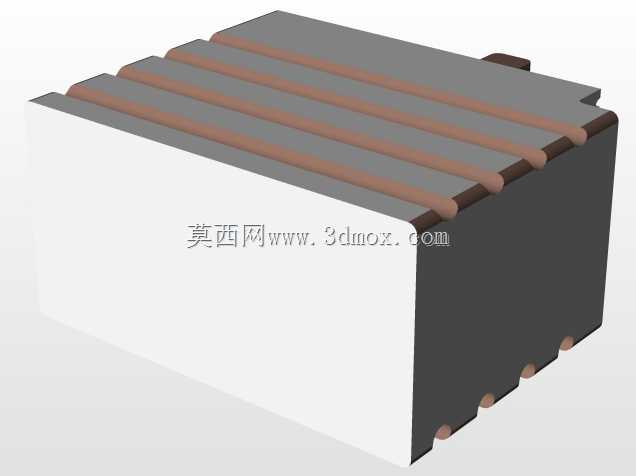

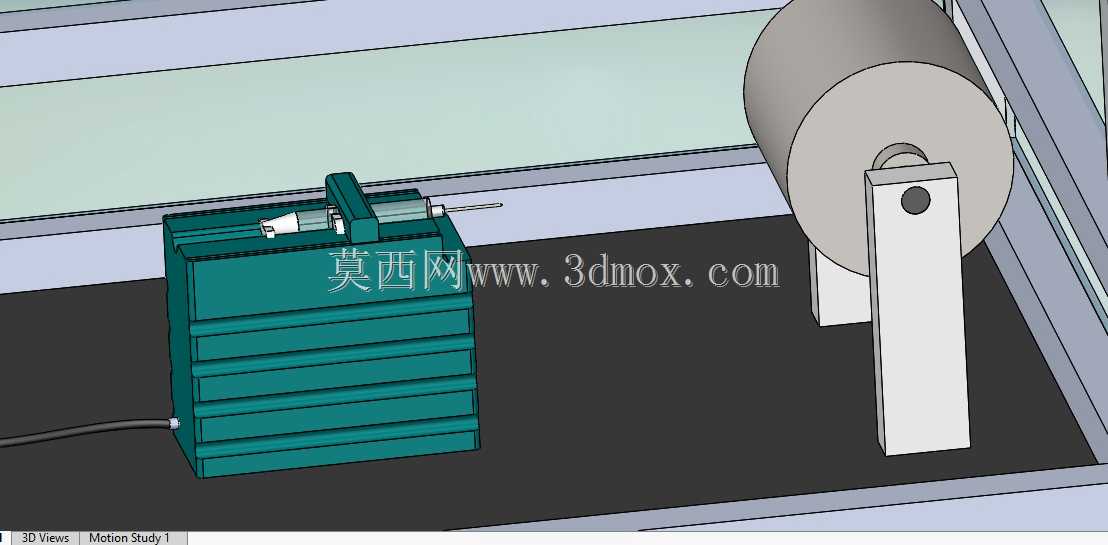

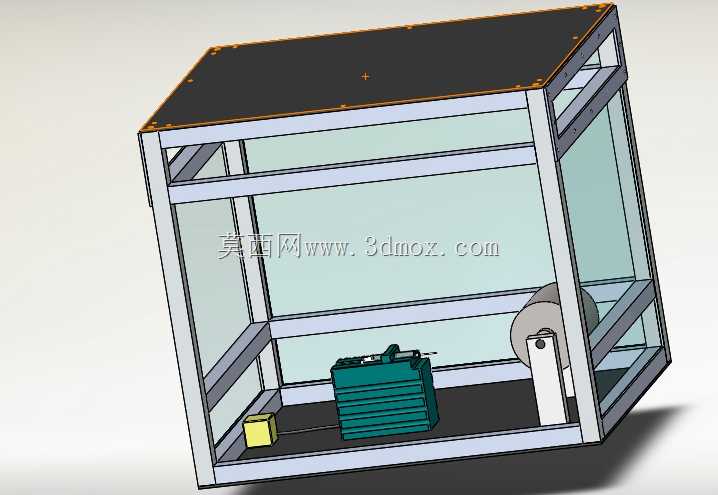

这套静电纺丝装置主要面向材料学科研实验室、小批量纳米纤维中试场景使用，核心用途是通过高压静电场作用，将聚合物溶液或熔体拉伸固化为纳米级直径的纤维材料，可用于过滤介质制备、生物组织工程支架研发、功能性复合面料试制、传感器敏感膜制作等多个细分领域，是当前纳米材料研发领域应用十分广泛的实验类加工设备。整套装置由三大功能模块协同完成纺丝作业：首先是供液推进模块，采用螺杆式推进结构搭载标准注射器，可精准控制聚合物纺丝液的输出流量，推进速度可根据纺丝液粘度、目标纤维直径做线性调节，避免供液过快导致的液滴滴落、供液不足导致的纤维断丝问题；其次是高压发生模块，可输出稳定的可调直流高压，在喷丝端与收集端之间形成均匀的高压静电场，让喷出的纺丝液在电场力作用下被充分拉伸劈裂，溶剂在飞行过程中快速挥发，最终固化为纳米纤维；最后是辊式收集模块，采用可调控转速的金属收卷辊，既可以收集无序排布的纳米纤维膜，也可通过调整辊速、配合辅助电场取向，制备定向排列的纤维集合体，满足不同研究方向的样品制备需求。在设计思路上，这套装置采用模块化分体布局，供液单元与收集单元预留了充足的操作间距，既方便实验过程中调整喷丝距离、更换不同规格的注射器与喷丝头，也能避免高压电场对供液控制电路的信号干扰；整体底座采用平整的绝缘硬质平台，所有金属构件都做了圆角钝化处理，既可以保证装置放置的稳定性，也能减少高压尖端放电的安全隐患。从安装边界来看，整套装置的横向占用空间适配常规实验室标准实验台的深度尺寸，不需要额外定制安装台面，收集辊的支撑座采用可升降调节结构，可根据实验需求调整收集辊与喷丝头的相对高度，供液模块的安装位置预留了横向调节滑槽，可灵活调整喷丝点与收集辊的水平间距，适配不同配方纺丝液的电场作用距离要求；装置的走线全部采用隐藏式布局，高压线路做了加厚绝缘防护，外接管路与线路都从装置侧方引出，不会干扰实验操作区域的作业空间，日常维护时可快速拆卸各模块进行清洁、更换易损配件，适配实验室高频次调整实验参数、切换实验方案的使用需求。
