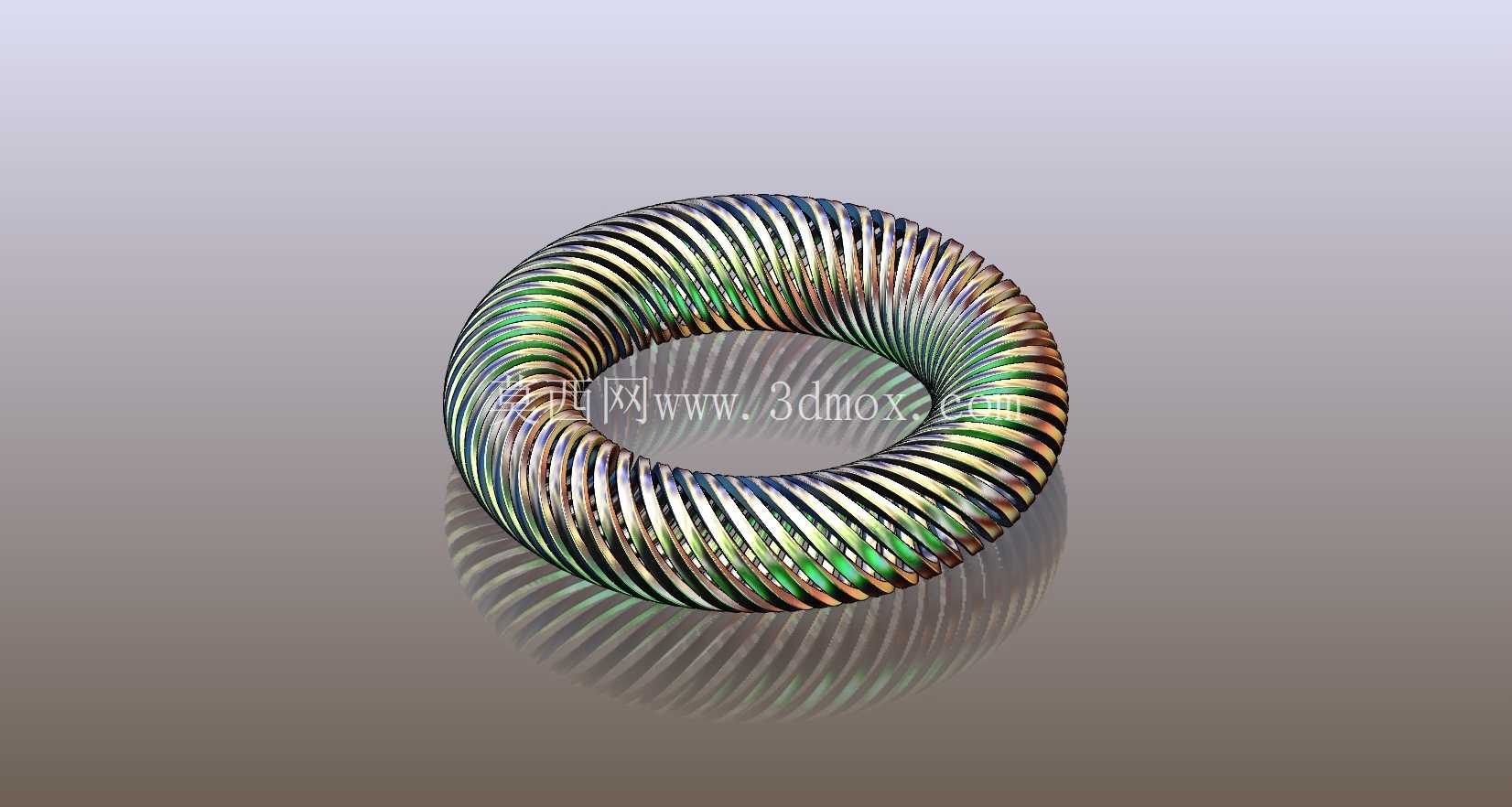

螺旋环绕式金属弹性环形结构设计

这类螺旋环绕的环形结构，在流体输送管路的密封补偿、精密传动的缓冲减震、小型设备的弹性支撑场景中都有实际应用，不同于普通实心圆环或单一螺旋弹簧，它将连续螺旋簧丝沿环形轨迹排布成型，同时具备环形构件的周向闭环特性与螺旋结构的多向形变能力。从实际使用场景来看，在小通径流体管路的对接位置，这类结构可以套在对接接头外侧，配合密封垫片使用，当管路受温度变化产生热胀冷缩、或是受设备运行振动产生小幅径向、轴向偏移时，螺旋环的每一段簧丝都能产生对应的弹性形变，补偿接头处的位置偏差，避免密封面出现间隙导致介质泄漏，相比普通圆柱弹簧套在接头外侧的方案，它的环形闭环结构不会出现弹簧移位、脱出的问题，安装时不需要额外设置弹簧定位挡圈，能缩减接头处的轴向安装尺寸。在精密检测设备的载物台支撑场景中，这类螺旋环可以作为均载弹性垫使用，将多个螺旋环均匀布置在载物台底部，相比零散布置的圆柱弹簧，它的环形接触面积更大，支撑时的受力更均匀，不会出现局部应力集中导致载物台倾斜的问题，每一圈螺旋簧丝的形变行程一致，能保证载物台在受载后保持水平状态，满足精密检测时的平面度要求。

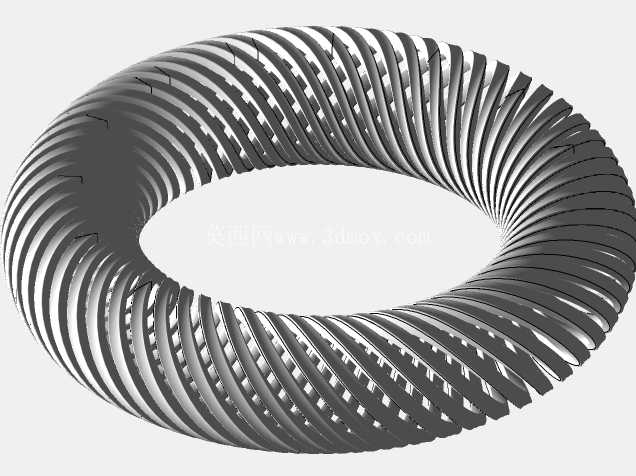

从设计思路来看，建模时首先确定环形基体的中心轨迹直径，这个尺寸需要匹配安装位置的环形槽内径，保证螺旋环装入安装槽后不会出现径向窜动，簧丝的截面直径根据实际承载需求计算，当需要更高的支撑刚度时，适当增大簧丝直径、减少螺旋环绕的圈数，当需要更大的形变补偿量时，适当减小簧丝直径、增加螺旋环绕的圈数，同时要保证相邻两圈簧丝之间留有均匀的间隙，避免受载压缩时相邻簧丝出现碰擦，影响弹性形变的顺畅性。建模过程中先绘制环形的中心扫掠路径，再绘制簧丝的圆形截面，沿螺旋变化的环形路径完成扫掠成型，过程中需要控制每一段螺旋的升角保持一致，保证整个环体的弹性系数周向均匀，不会出现某一侧刚度过大、某一侧刚度过小的问题。

外形尺寸方面，螺旋环的外径尺寸需要小于安装槽的槽径，预留0.2-0.5mm的安装间隙，方便装配时顺利放入槽内，内径尺寸需要大于被支撑或被密封的工件外径，避免环体内壁与工件表面产生摩擦干涉，环体的轴向自由高度需要大于安装槽的深度，保证装配后环体有一定的预压缩量，提供初始的预紧力，避免设备启停振动时环体在槽内出现窜动异响。安装边界上，这类螺旋环的适配安装场景多为环形封闭槽结构，槽的侧壁需要有足够的刚度，避免环体受压缩时槽壁产生形变导致环体脱出，槽的上下端面需要有较高的平面度，保证环体受压时每一圈簧丝都能均匀接触受力，不会出现局部过载导致簧丝提前产生疲劳断裂。

从功能特性上看，这种一体化的螺旋环形结构，相比拼接式的弹性环，没有焊接或拼接的应力集中点，整体的抗疲劳性能更好，在长期反复受载的工况下，不会在拼接位置出现断裂失效，同时螺旋结构的多向形变能力，让它可以同时承受轴向压力、径向偏移力以及小幅的周向扭转力，适用的工况比单一方向受力的弹性零件更广泛，在一些安装空间受限、无法同时布置多个不同方向弹性元件的位置，用这一个零件就能满足多方向的缓冲补偿需求，有效减少装配零件的数量，降低设备的装配复杂度。在实际选型匹配时，需要根据工况的最大载荷计算环体的最大形变量，保证最大载荷下环体的形变量不超过簧丝材料的弹性极限，避免出现塑性变形导致零件失效，同时根据接触介质的特性选择对应的簧丝材质，在有腐蚀介质的场景选用耐腐蚀的合金材质，在高温工况下选用耐高温的弹簧钢材质，保证零件在对应工况下的使用寿命。
