空间框架弯管结构3D草绘练习构件

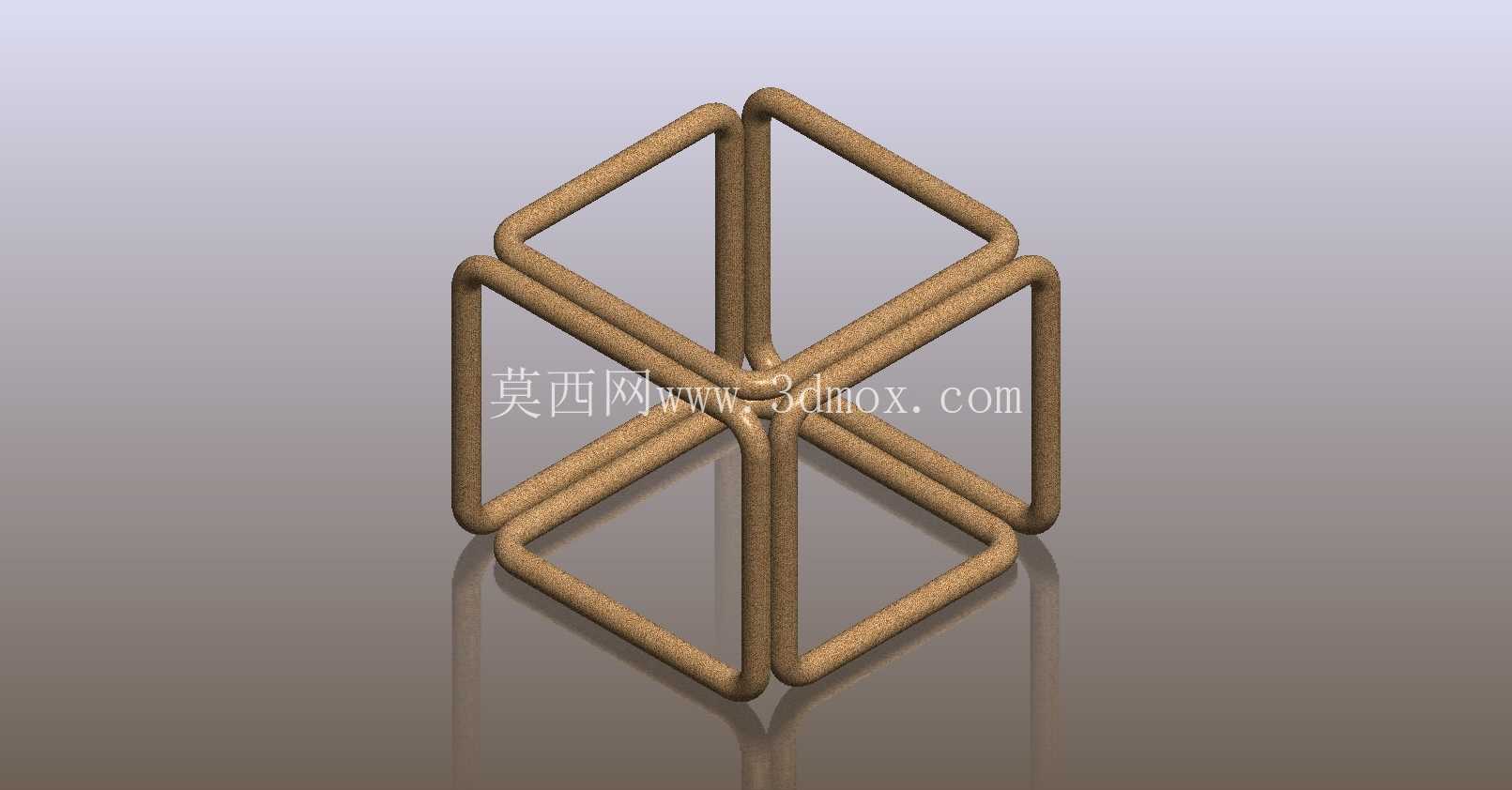

　　做三维结构设计的从业者大多有过空间草绘的练习经历，这类看似没有直接实体产出的线框构件，恰恰是搭建复杂空间管路、框架类结构的基础能力验证载体。眼前这个由等径圆管弯折拼接成的立方体框架结构，没有多余的实体填充，完全靠空间线段的精准衔接构成闭合的立体构型，日常做设备外围防护栏、模块化管线排布、工装支撑框架的时候，最先要落地的就是这类空间线框的定位——很多新手刚接触三维设计时容易在空间基准上出错，要么是不同平面的线段端点没有完全约束重合，要么是弯折处的圆角过渡在空间转角处出现曲率断层，最后生成实体的时候就会出现破面、壁厚不均的问题。

　　这个构件的每一段管体都沿着三维坐标系的正交方向延伸，在立方体的12条棱边位置做等径弯管的圆角过渡，转角处的弯折半径完全统一，没有出现某一处转角半径过大挤占内部空间、或是半径过小导致管路弯折应力集中的问题。实际工程里做这类框架结构的时候，首先要确认的就是安装边界的尺寸限制，比如设备外围的防护框架，要提前预留出和设备本体的安全间隙，框架的外轮廓尺寸不能超出车间通道的通行宽度，内部的净空尺寸要满足操作人员检修、物料穿过的需求，这个立方体构型的框架刚好可以作为这类正交框架的基础草绘模板，调整单段管的长度、管径和弯折半径，就能快速适配不同的安装场景。

　　很多人做空间草绘的时候习惯先在单个基准面上画完平面轮廓再做空间拉伸，其实这类全空间正交的结构，更高效的思路是先定好空间八个顶点的三维坐标，再逐段连接棱边做管体扫掠，这样能从根源上避免不同基准面草图之间的约束冲突，尤其是在做批量排布的框架结构时，只要锁定顶点的坐标参数，后续修改整体尺寸只需要调整坐标数值就能完成全结构更新，不用逐段修改草图线段。另外这类线框结构的练习，还能帮设计者建立清晰的空间基准意识，比如在做跨多平面的管路排布时，不会出现管路和其他设备构件干涉的问题——实际车间里的压缩空气管路、设备冷却水管路，很多都是沿着车间的梁柱、设备的外轮廓做正交排布，和这个构件的构型逻辑完全一致，每一段直管段的长度要匹配管接头的标准尺寸，弯折处的曲率要满足管路的最小弯曲半径要求，避免管路弯折处出现通径缩小、介质流动阻力变大的问题。

　　这个构件的所有管段中心线都处于正交的空间平面上，没有斜向的异面孔洞或者不规则曲面，看似简单的构型，其实涵盖了三维草绘最核心的空间约束、端点重合、曲率连续等基础要求，把这类基础构型练熟，后续做复杂的空间管线、异形框架的时候，就能大幅减少草图约束错误、实体生成失败的问题，也能在前期方案阶段快速搭建出结构的线框原型，提前核对整体的安装边界和空间占位，避免后期详细设计时出现尺寸干涉、安装空间不足的硬伤。
