1:2传动比紧凑式双级齿轮变速箱结构

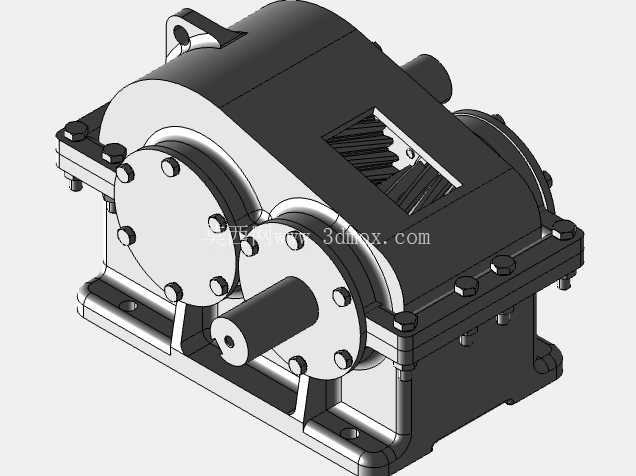

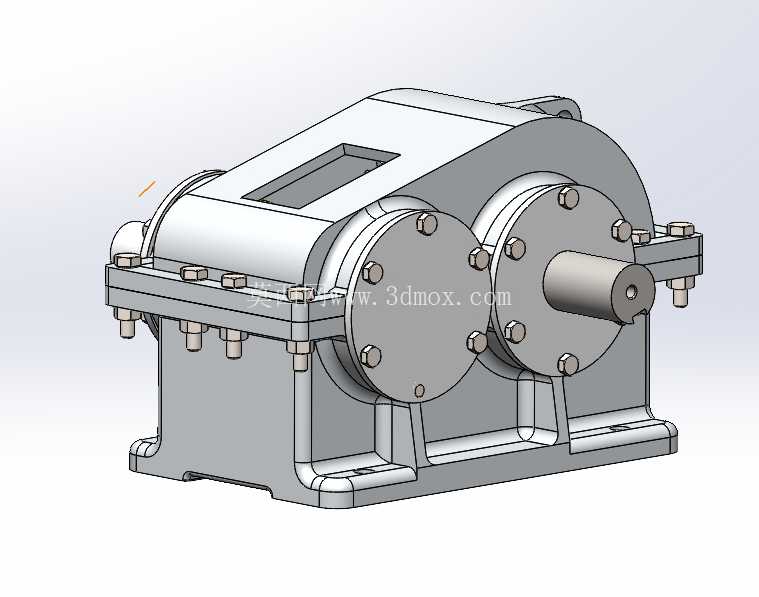

在轻工输送线、小型自动化专机、实验台架动力匹配这类对安装空间有严格限制的场景里，大传动比的紧凑减速单元一直是结构选型里的高频需求，这款1:2传动比的齿轮变速箱，就是针对这类小空间动力匹配场景做的结构设计。从实际安装边界来看，整机采用剖分式铸铁壳体结构，底部带一体化铸造成型的安装脚座，脚座上预留的四个沉头安装孔可以直接配合螺栓固定在设备的安装基板上，不需要额外做转接支架，输入轴与输出轴采用平行轴布置，轴伸端的中心距、轴径尺寸都匹配常规的联轴器安装公差，不管是和前端的驱动电机对接，还是和后端的负载执行机构连接，都不需要做额外的轴系改型。

从功能特性上看，这款变速箱的核心作用是完成输入转速的匹配调整，按照1:2的传动比完成扭矩的放大传递，内部的齿轮采用直齿圆柱齿轮啮合设计，相比斜齿结构加工难度更低，装配调整更方便，适合中低转速、中等负载的连续运转工况，齿轮、传动轴、轴承的选型都按照常规工业级连续运转寿命做的匹配，轴系两端采用深沟球轴承做径向支撑，能承受一定的径向载荷和少量轴向窜动，轴承端盖采用螺栓固定在壳体上，端盖和壳体之间预留了密封垫片的安装槽，可以有效防止润滑油渗漏，同时阻挡外部的粉尘、碎屑进入箱体内部破坏啮合面。

设计思路上，整个结构优先考虑的是装配便利性和后期维护性，上箱体和下箱体的结合面采用精加工平面配合，沿结合面一圈布置的连接螺栓可以保证箱体结合的密封性，顶部预留的观察窗口可以在不拆解整个箱体的情况下，观察内部齿轮的啮合情况，也可以作为润滑油的加注口，箱体底部预留的油塞位置可以方便后期更换润滑油的时候排空废油。输入轴和输出轴的轴伸端都设计了密封件安装位，可以根据使用场景的不同，搭配骨架油封或者毡圈密封，适配有防尘、防溅要求的工况。

实际应用中，这类小传动比的紧凑变速箱经常用在小型皮带输送机的驱动端、包装机械的送料机构、实验测试台的动力传递单元里，相比大规格的标准减速器，它的整体体积更小，重量更轻，在对设备整体重量有要求的移动式小型设备上也能适配。整个壳体的外形做了圆角过渡处理，没有尖锐的突出结构，安装的时候不会和周边的设备构件产生干涉，箱体侧面的加强筋结构既提升了壳体的整体刚性，避免齿轮啮合的时候箱体产生共振变形，也不会额外增加太多的整机重量。

从建模细节来看，整个结构把所有的装配关系都做了完整还原，包括螺栓、螺母、密封垫片、轴承、齿轮、轴、端盖这些零件都做了独立的建模，装配间隙也按照实际的工程公差做了预留，不管是用来做结构设计的参考，还是用来做课程设计的原型参考，或者是做设备的装配动画演示、干涉检查，都能直接复用。在做设备选型匹配的时候，只需要核对输入轴的额定转速、输出端的负载扭矩是否在设计范围内，再核对安装脚座的孔位尺寸和设备安装面的匹配度，就可以直接集成到设备的整体结构里，不需要再做大幅度的结构改型。针对不同的使用场景，还可以在这个基础结构上做拓展，比如在输出轴端加装扭矩传感器安装位，或者在箱体上加装温度、振动传感器的安装孔，用来做设备的运行状态监测，基础结构的预留空间足够支撑这类小改型，不需要重新设计整个箱体的结构。
