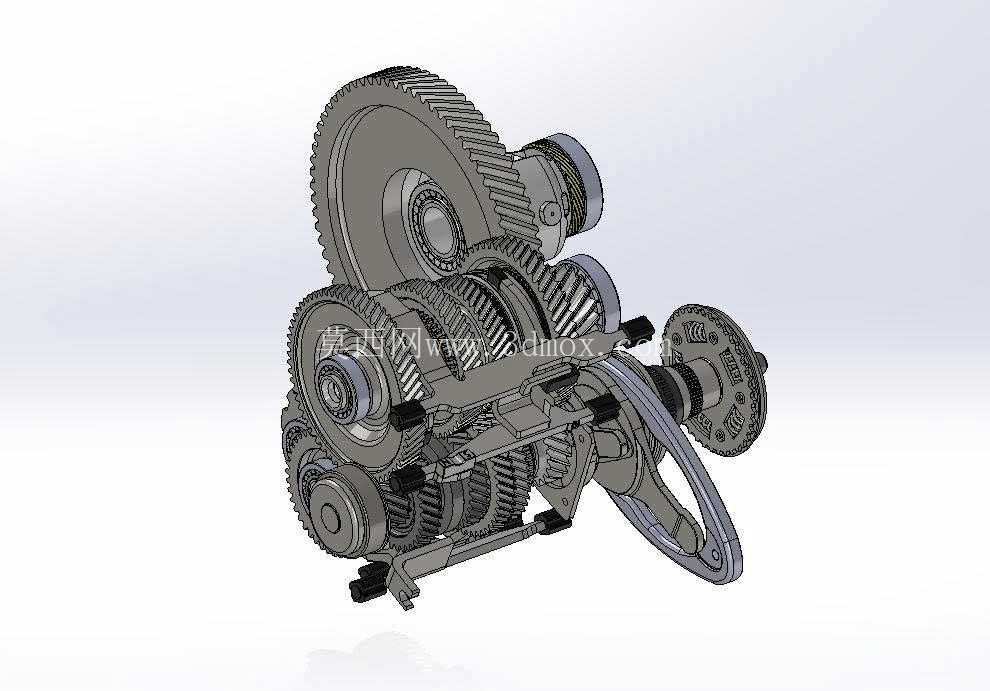

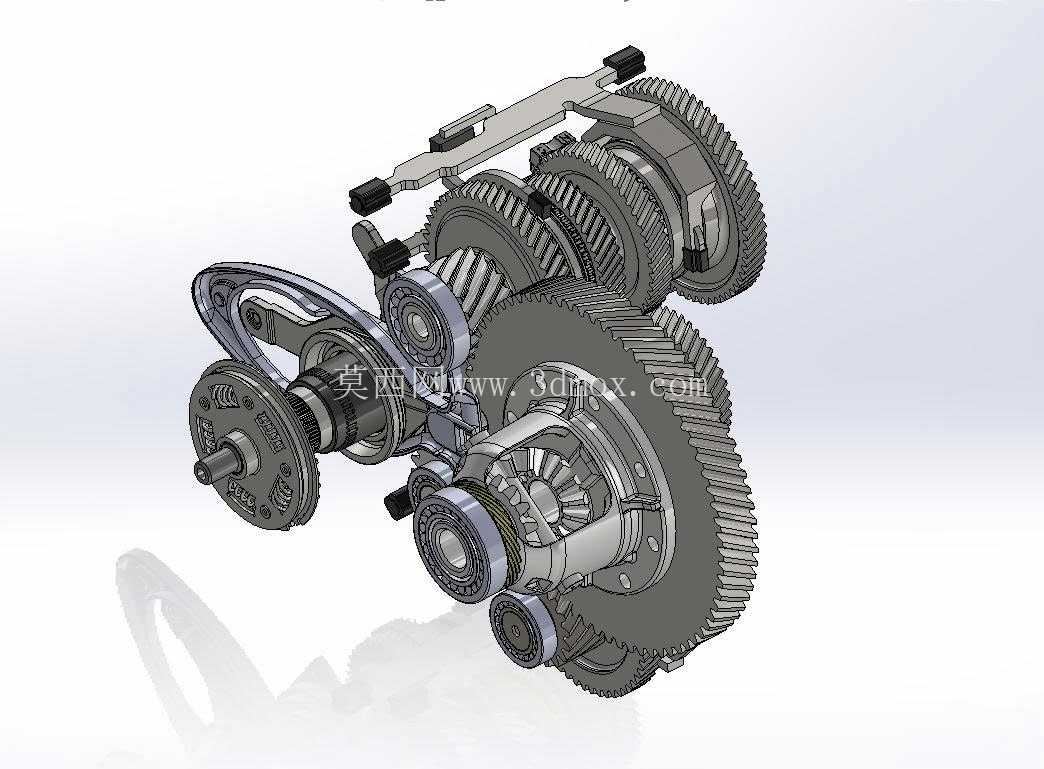

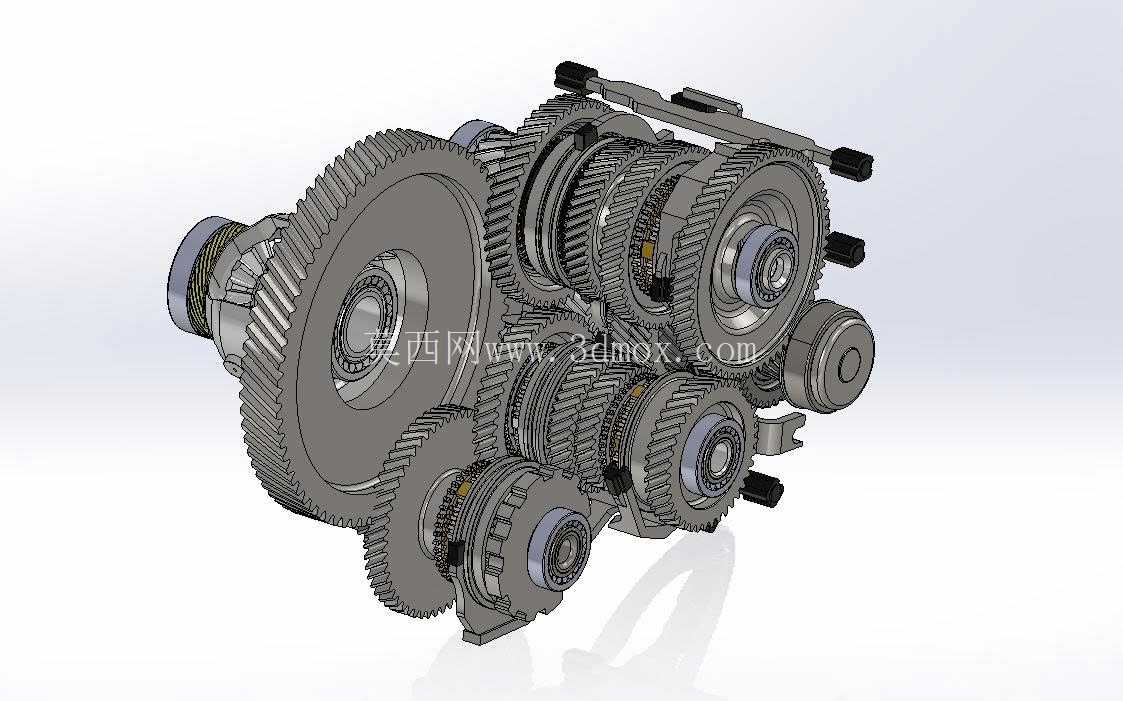

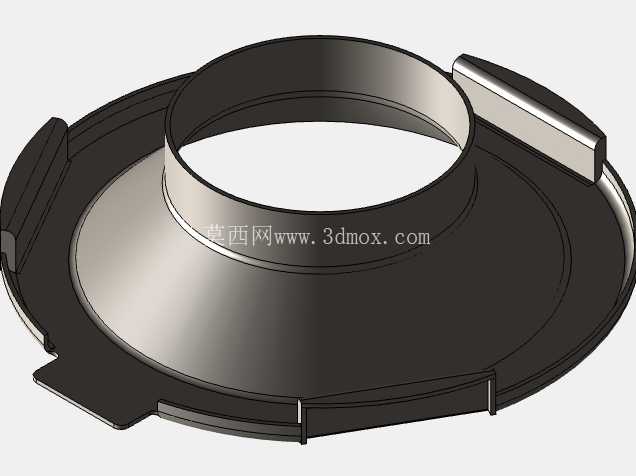

这套传动总成的核心作用是匹配发动机输出特性,通过不同齿数比的齿轮副组合,把发动机输出的高转速低扭矩动力,转换为适配车辆不同行驶工况的转速扭矩输出,覆盖起步爬坡的大传动比需求、匀速巡航的小传动比需求,同时集成差速结构允许两侧驱动轮存在转速差,满足车辆转弯时的轮速差补偿要求,避免轮胎拖磨与传动系统憋劲。从结构布局来看,整套总成采用平行轴式布置,输入轴、中间轴、输出轴的中心距经过严格校核,既保证齿轮啮合的重合度满足传动平稳性要求,又控制整体径向尺寸适配乘用车前舱的横向布置空间,差速器总成集成在输出轴末端,通过主减速从动齿轮与中间轴末端的主减速主动齿轮常啮合,把动力分流至两侧半轴。

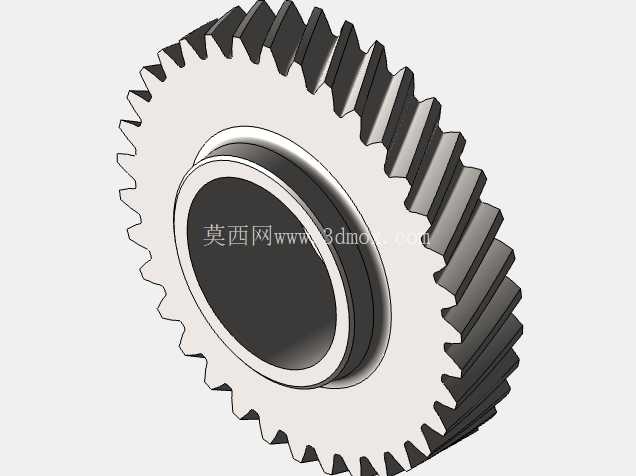

换挡机构采用拨叉同步器结构,每个同步器对应两个挡位的齿轮副,换挡时通过拨叉推动同步器齿套移动,利用同步环的摩擦作用让待啮合齿轮转速同步后再完成结合,避免打齿问题,拨叉的行程经过精确计算,既保证挡位结合到位不会出现跳挡,又不会出现齿套过度移动碰擦相邻齿轮的问题。齿轮参数设计上,所有常啮合斜齿轮的螺旋角经过匹配,抵消轴向力减少轴承的轴向载荷,齿轮模数根据传递扭矩大小分级设置,低速挡齿轮采用更大模数保证齿根弯曲强度,高速挡齿轮采用稍小模数提升啮合平稳性降低传动噪音,所有齿轮的齿向修形、齿顶修缘参数都经过载荷变形补偿计算,避免满载工况下出现齿端偏载导致的早期点蚀失效。
安装边界方面,整套总成的壳体安装定位孔位按照主流横置前驱车型的前舱安装点设计,输入轴的花键尺寸适配常见离合器从动盘花键规格,输出端的差速器半轴连接花键适配等速驱动轴的连接尺寸,换挡摇臂的行程与角度匹配常见手动换挡操纵机构的拉索行程,不需要额外做转接结构就能完成整车搭载。从实际应用场景来看,这类结构广泛搭载在小排量前驱乘用车上,相比自动变速箱结构传动效率更高,结构更简单可靠,维修保养成本更低,适合对燃油经济性、可靠性有要求的家用车型。
设计过程中需要重点校核各挡位的传动比级差,保证换挡时的转速落差在合理区间,避免换挡顿挫;同时要核算各轴的刚度,避免满载工况下轴的挠曲变形过大导致齿轮啮合错位,还要校核轴承的额定动载荷,保证在全寿命周期内轴承不会出现早期疲劳剥落;润滑路径的设计也很关键,要保证壳体底部的润滑油能通过齿轮飞溅到达所有啮合齿面、轴承滚道、同步器摩擦面,避免高速工况下出现润滑不足导致的烧蚀磨损。整套结构的所有运动件都做了运动干涉校核,在全挡位行程、全跳动公差范围内,不会出现零件之间的碰擦,拨叉与同步器齿槽的间隙控制在合理范围,既不会因为间隙过大出现换挡旷量,也不会因为间隙过小出现热膨胀卡滞。
