金属线材成型加工专用工业设备结构

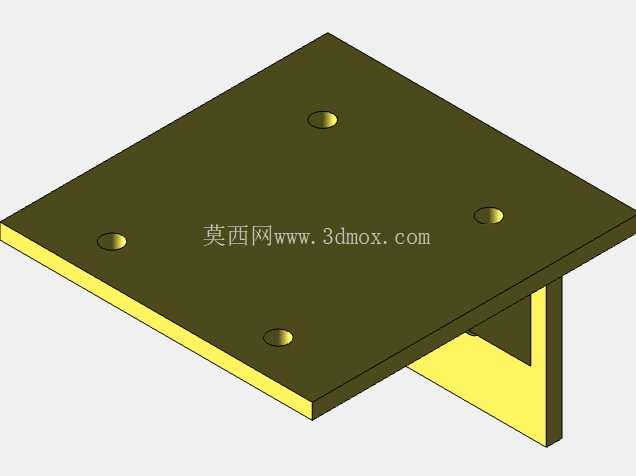

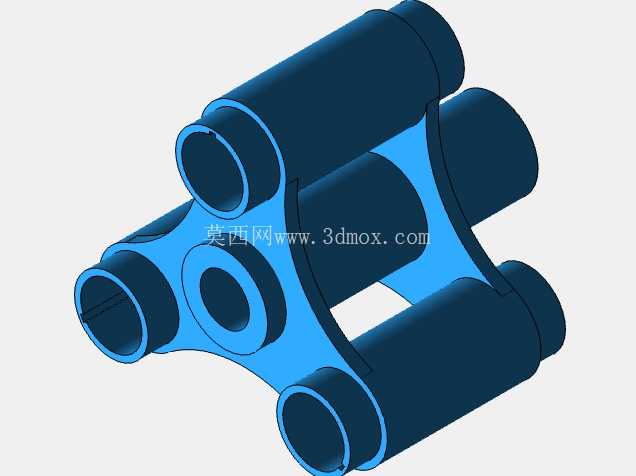

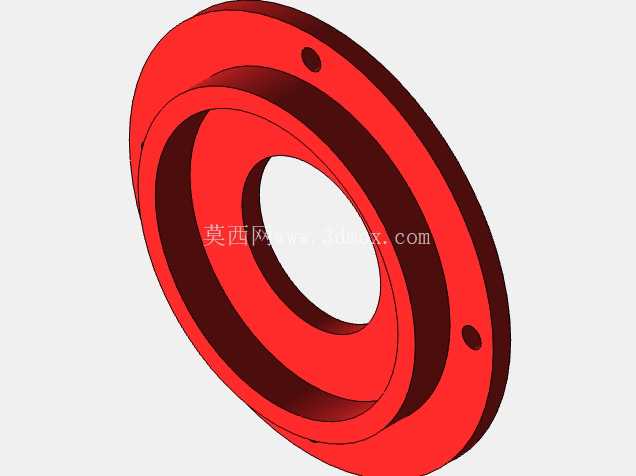

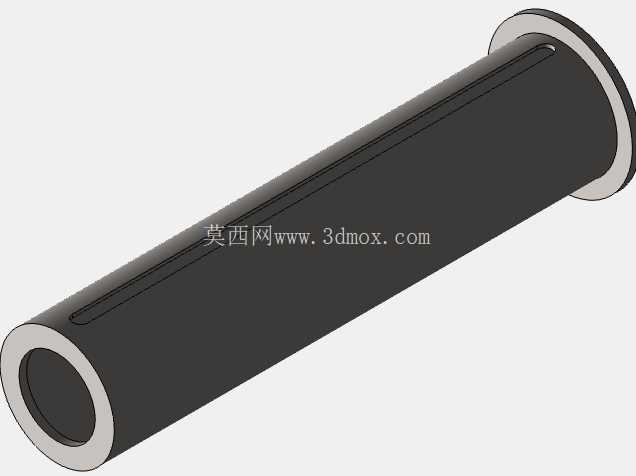

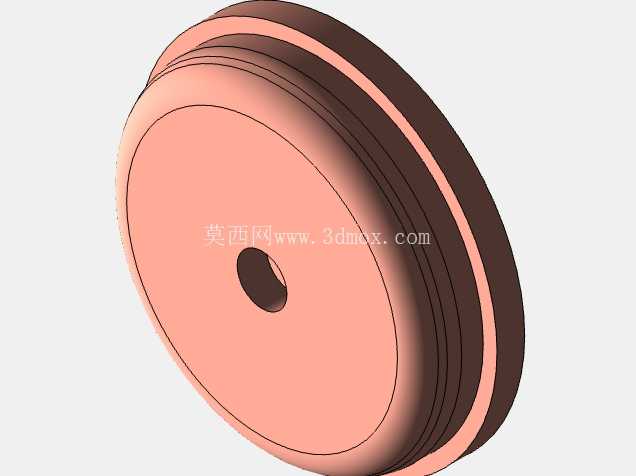

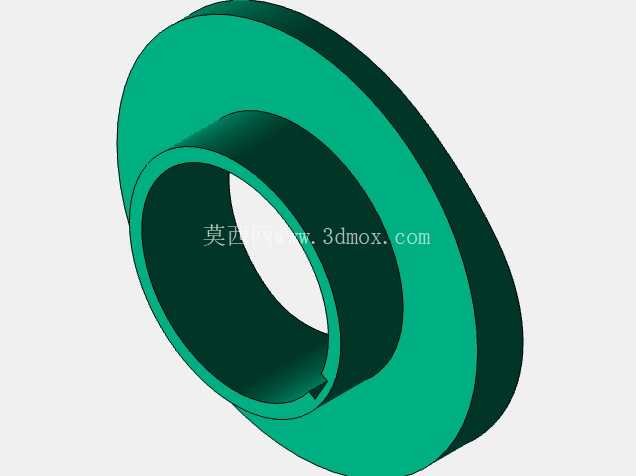

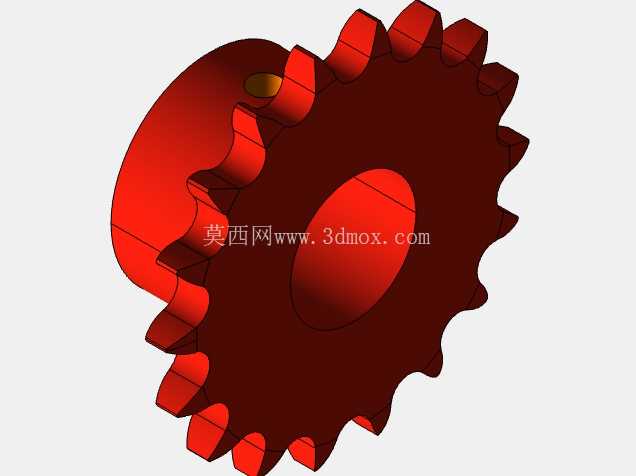

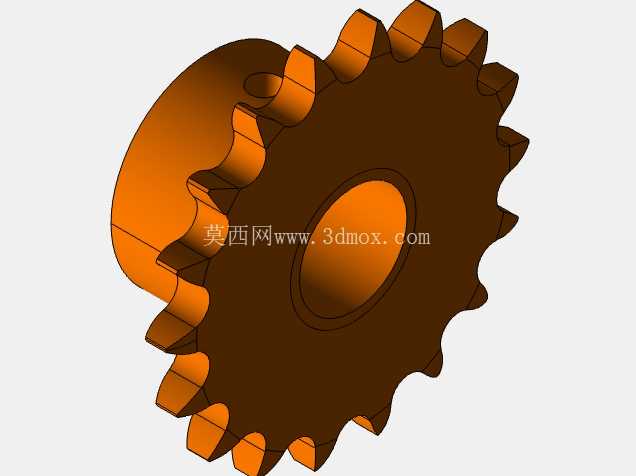

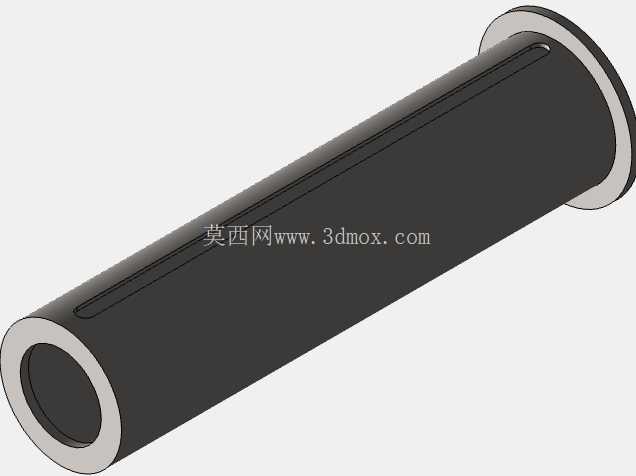

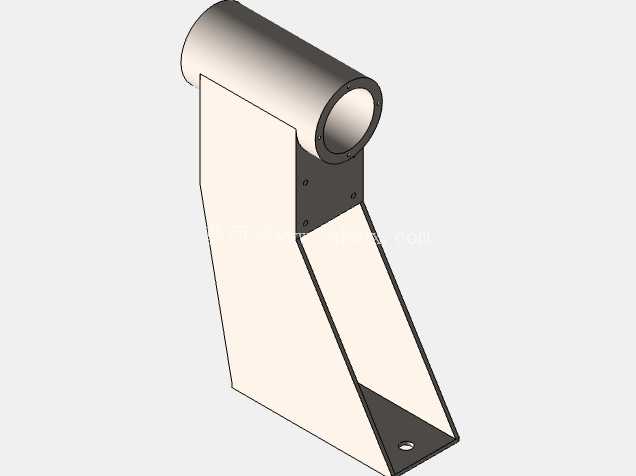

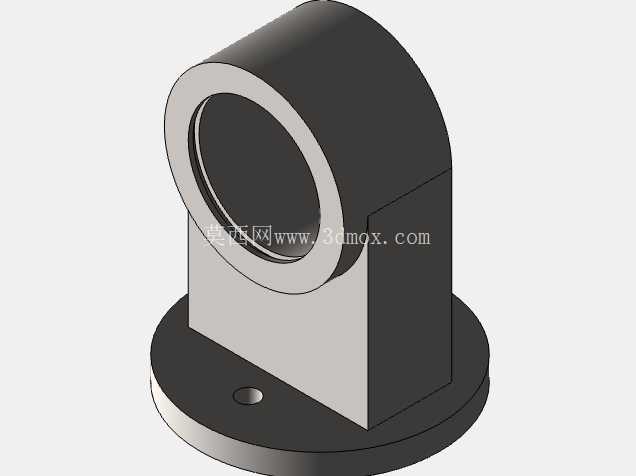

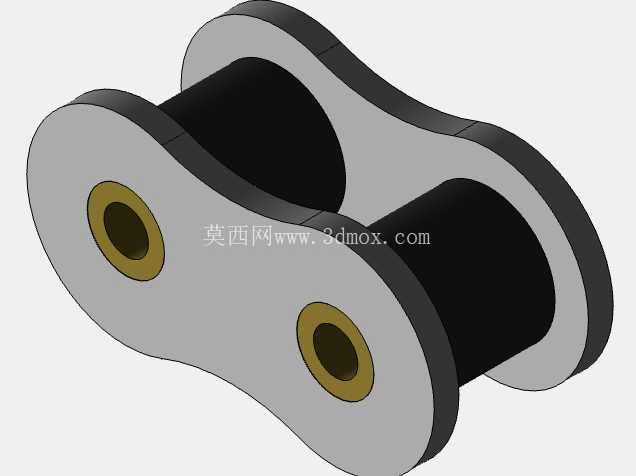

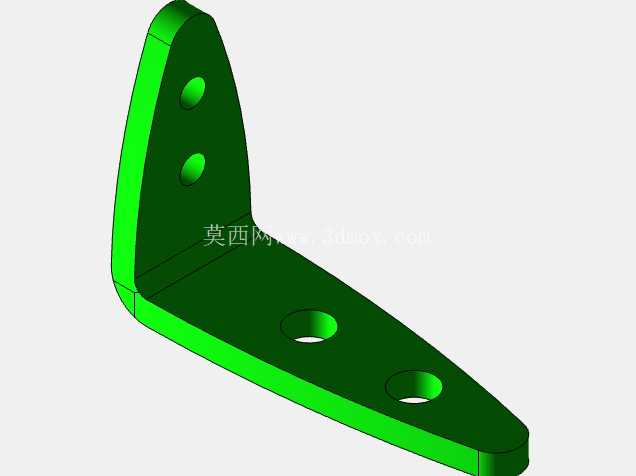

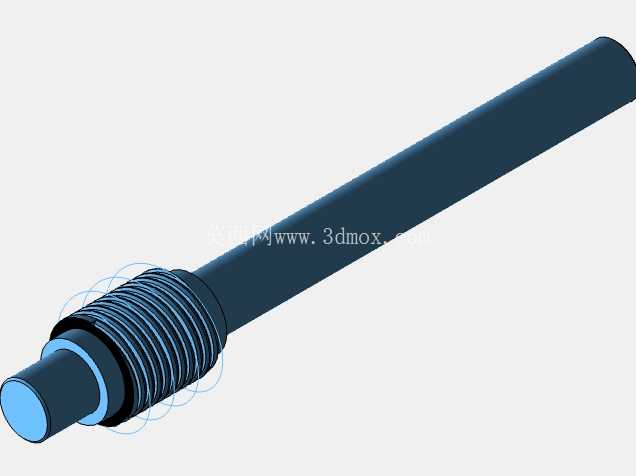

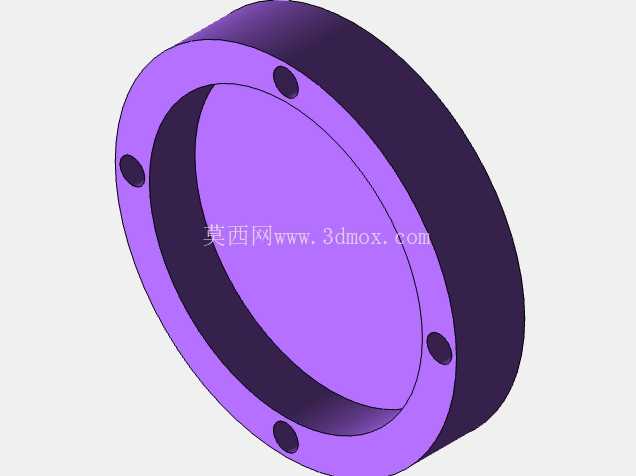

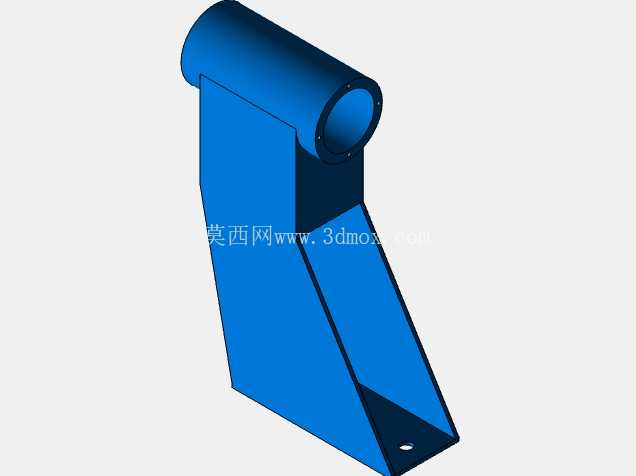

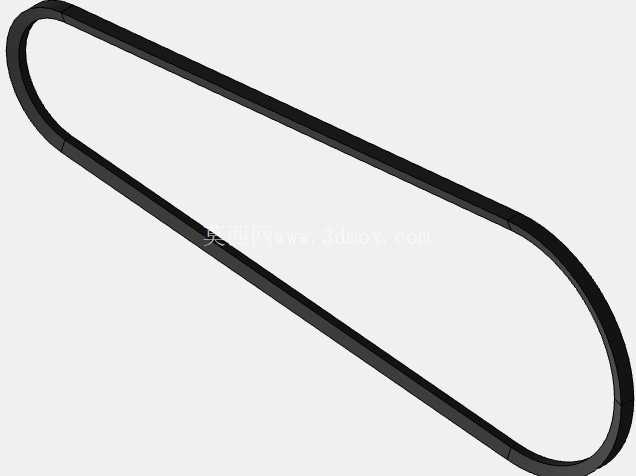

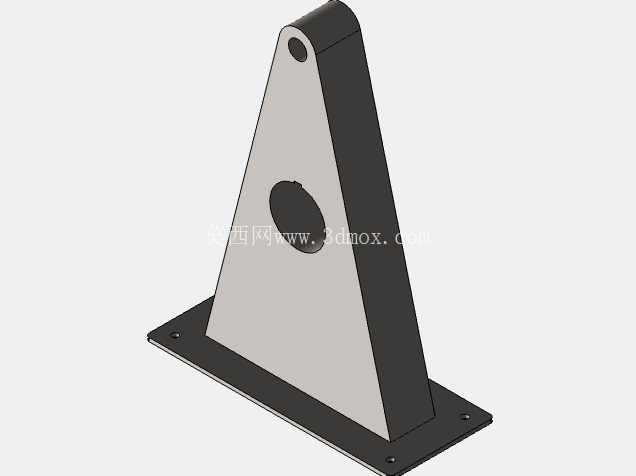

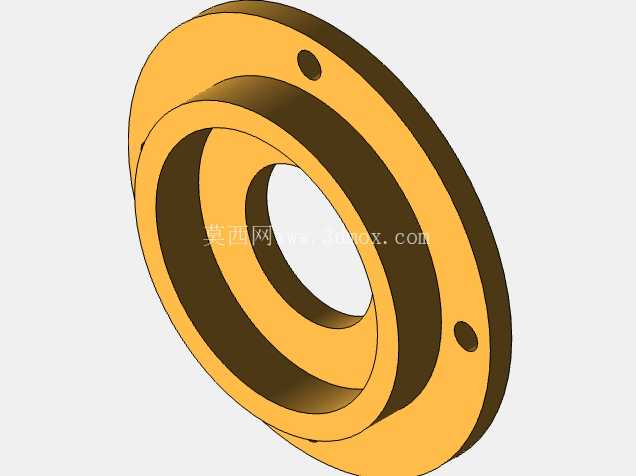

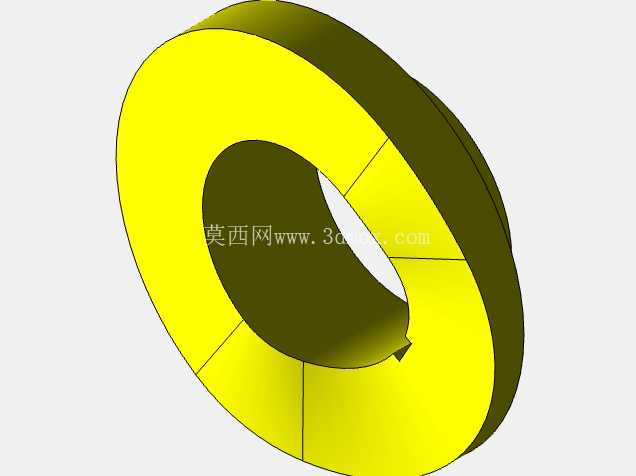

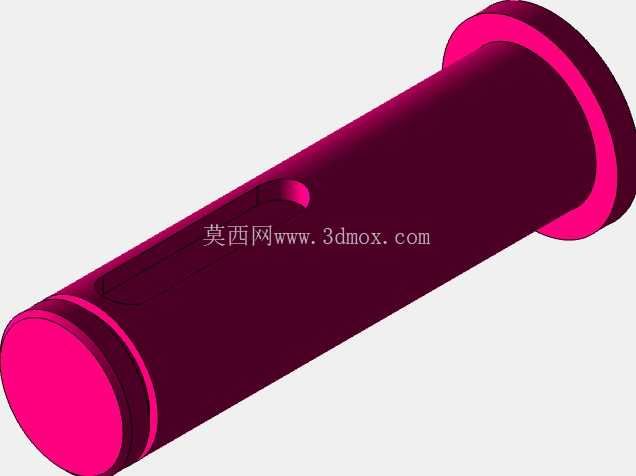

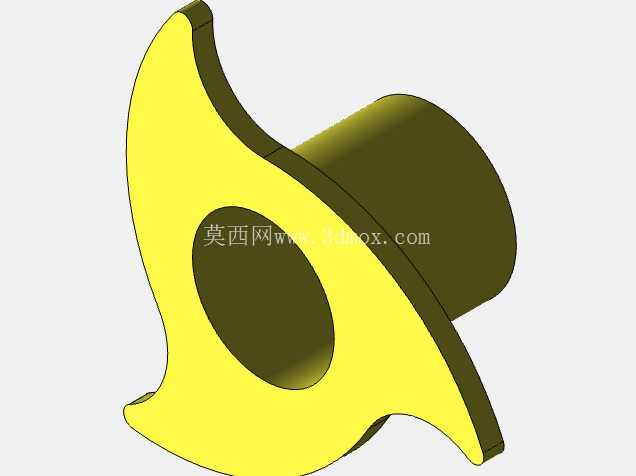

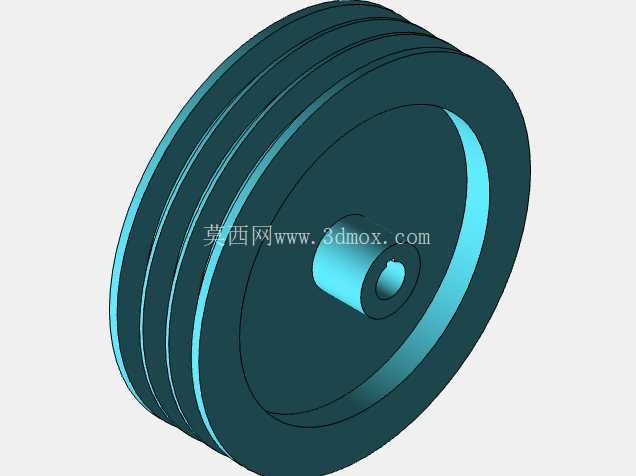

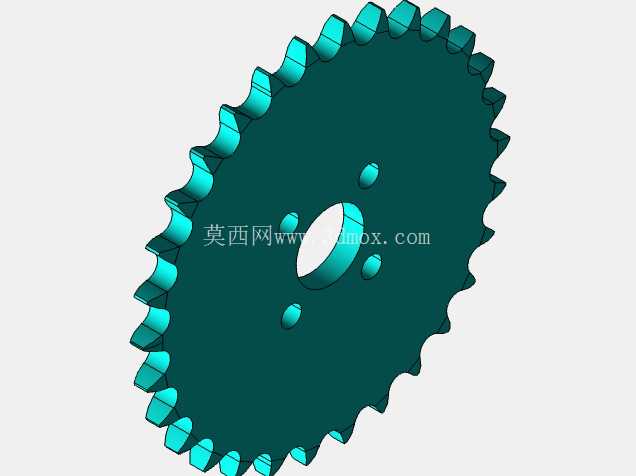

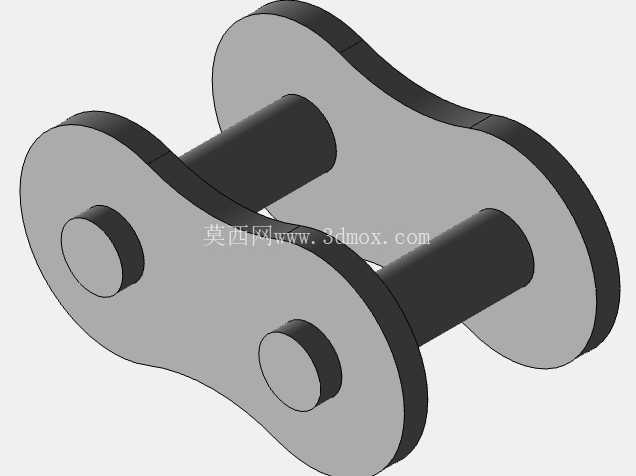

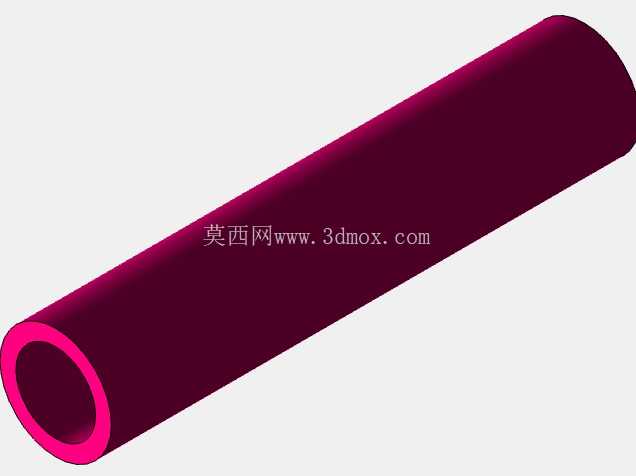

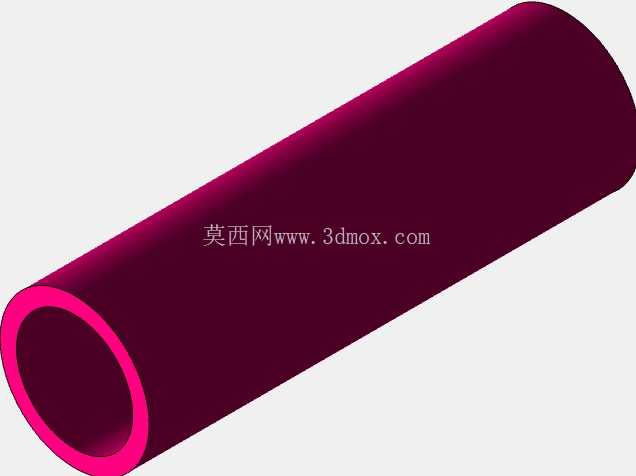

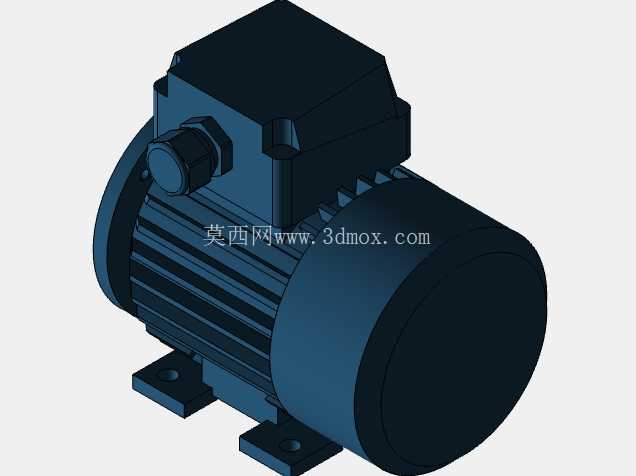

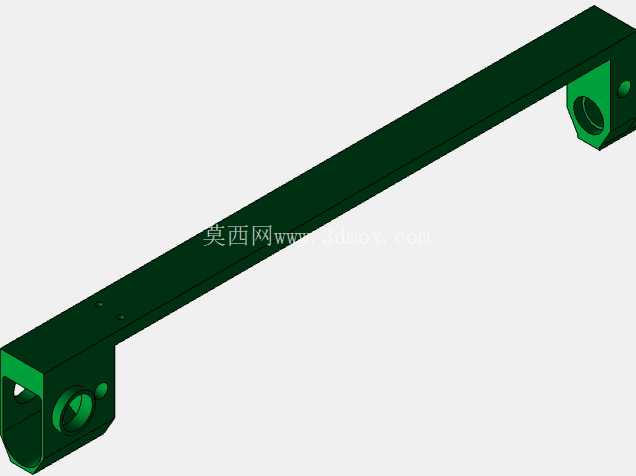

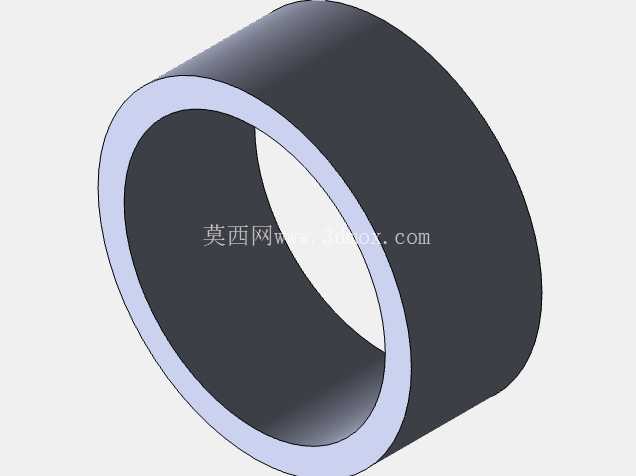

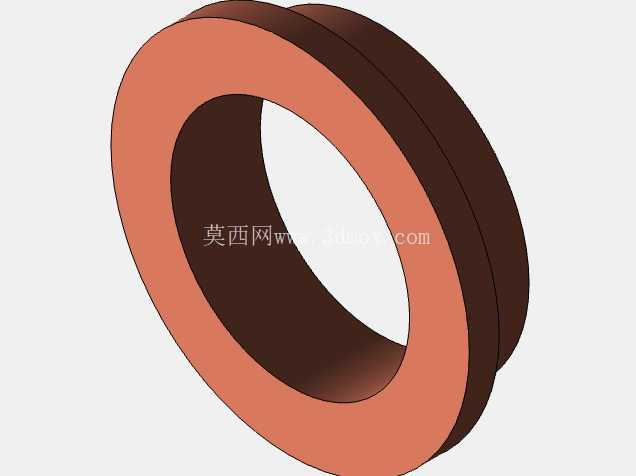

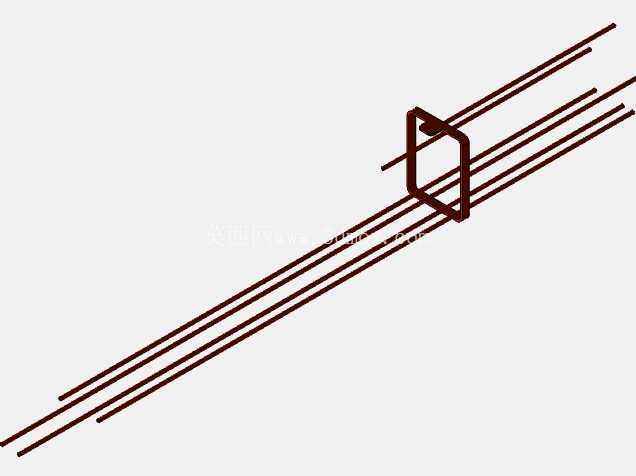

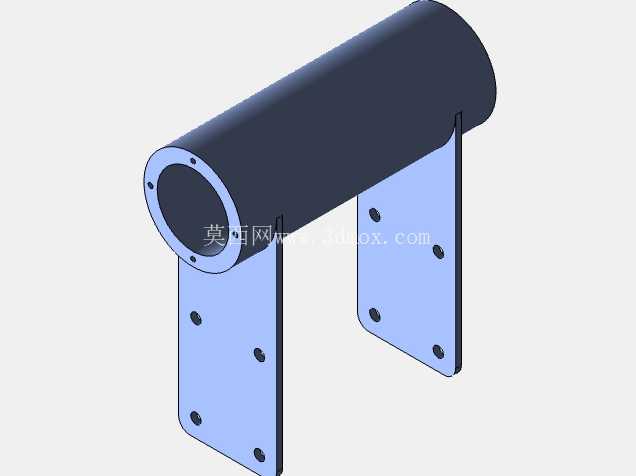

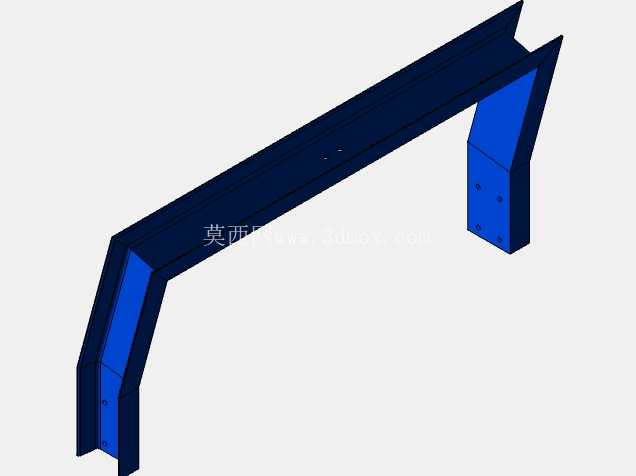

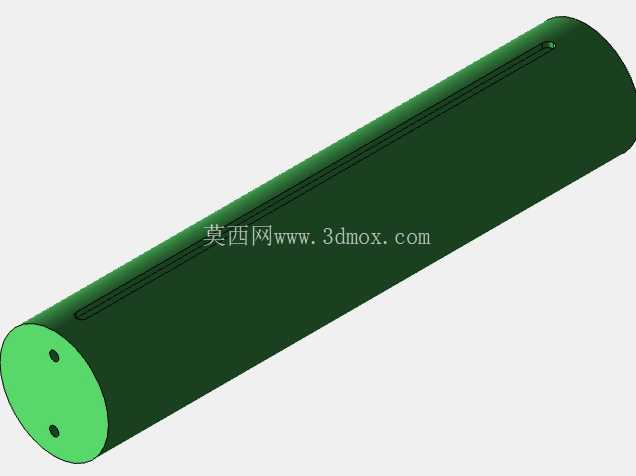

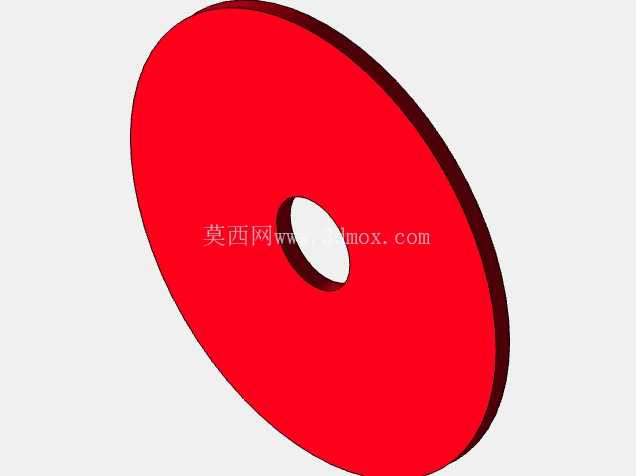

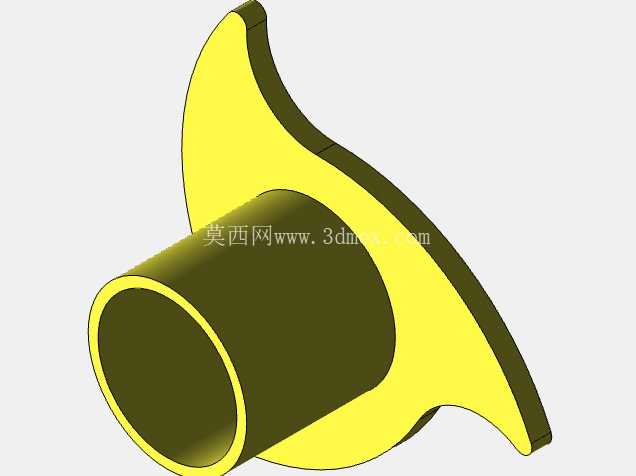

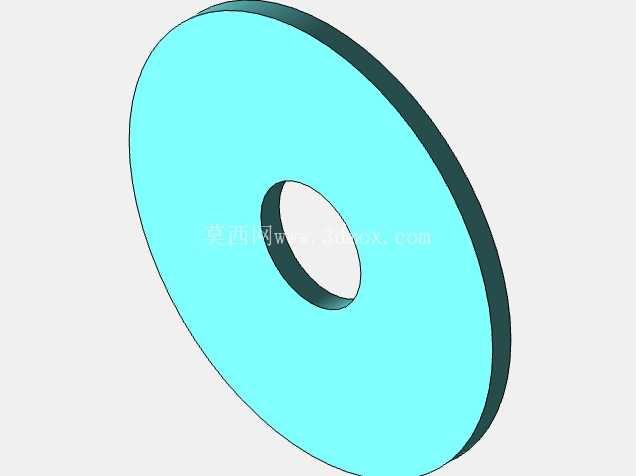

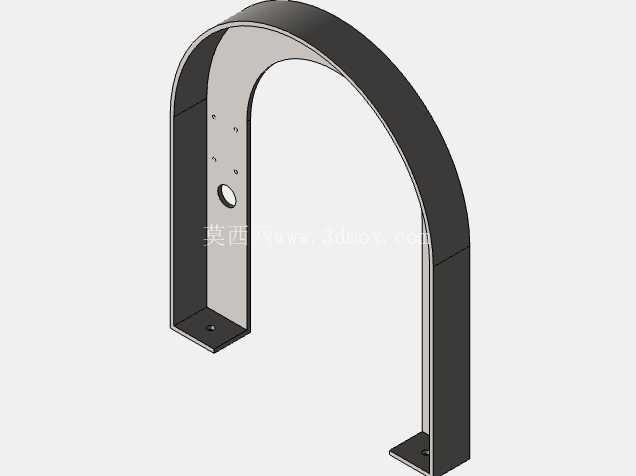

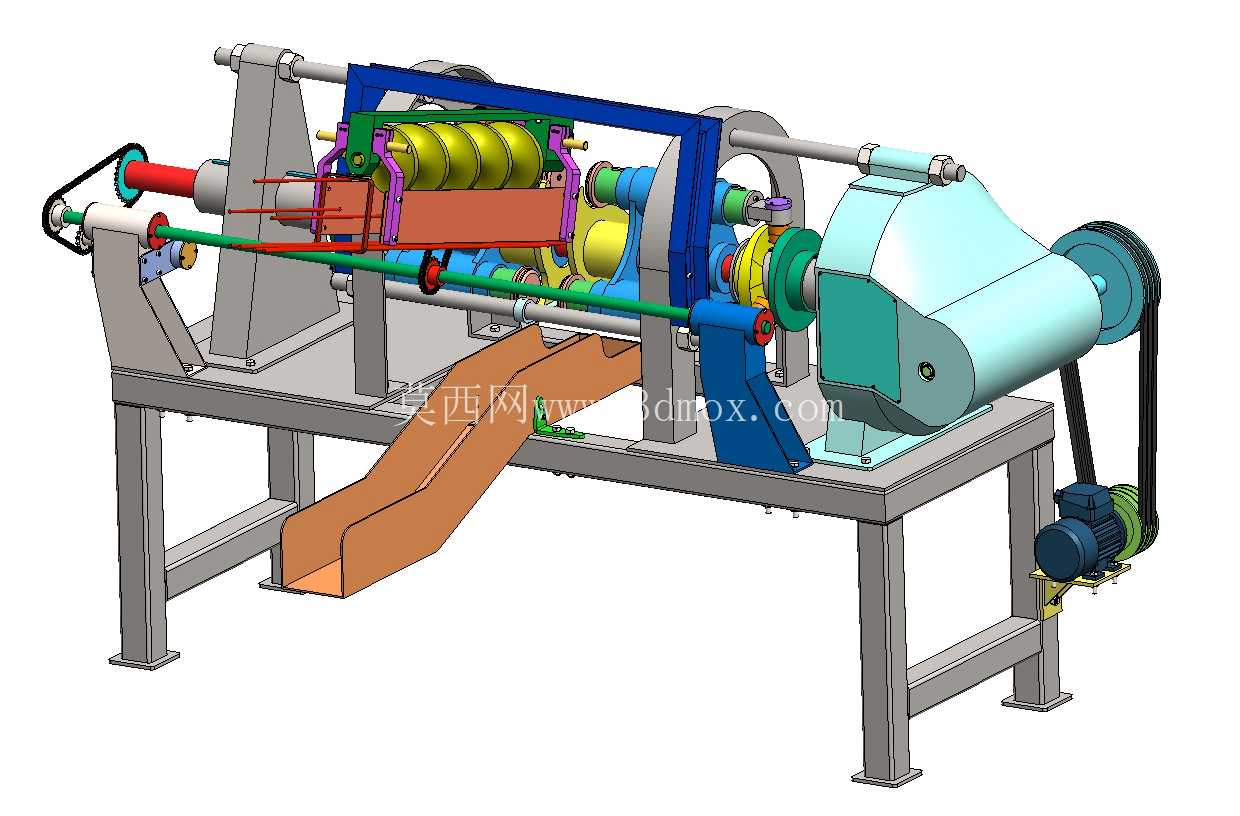

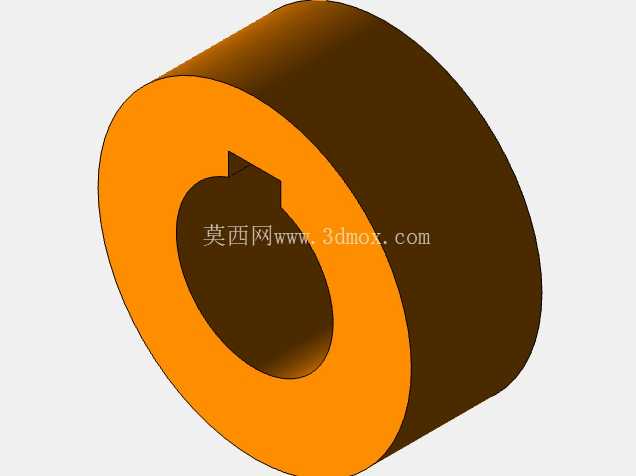

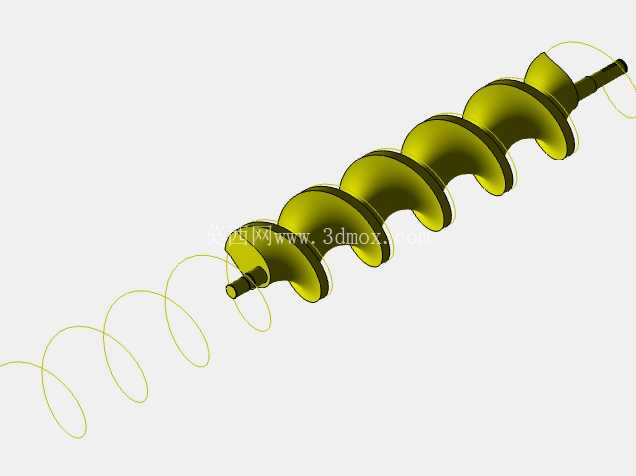

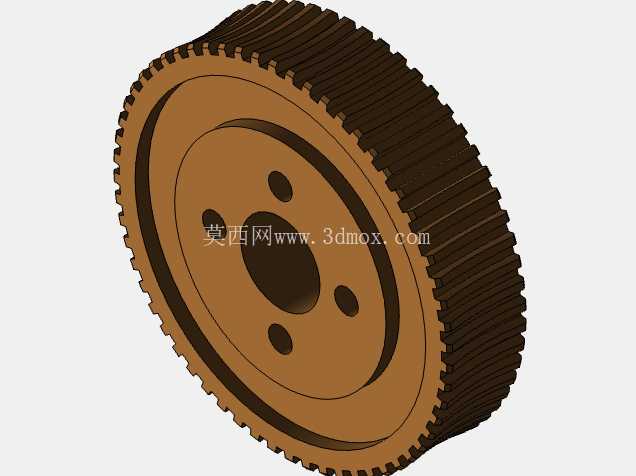

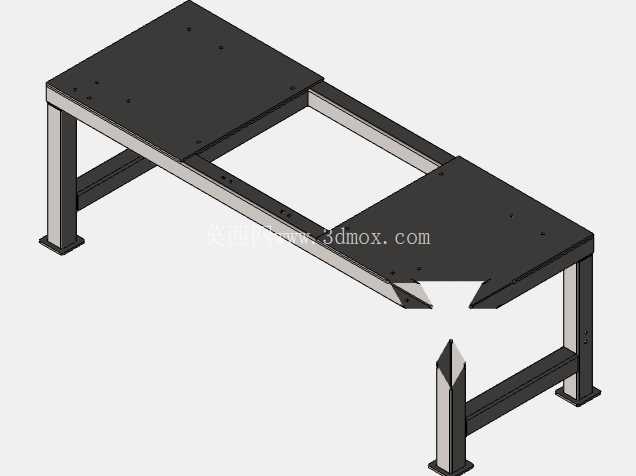

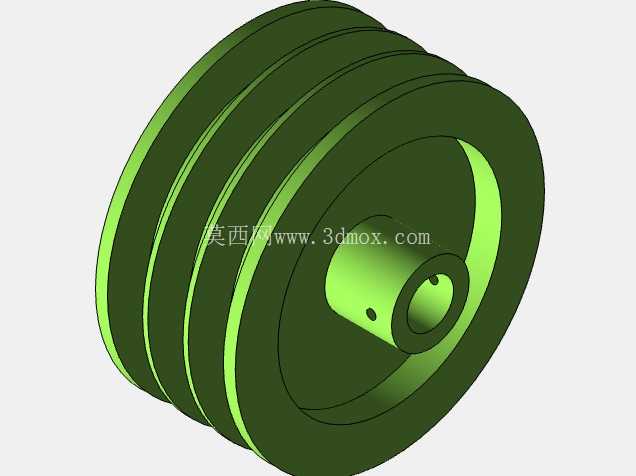

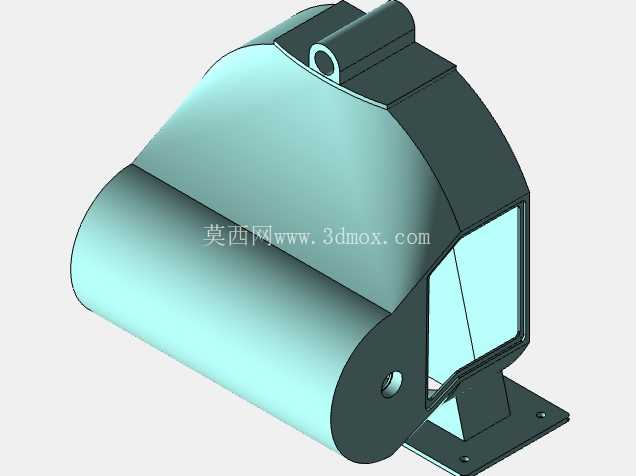

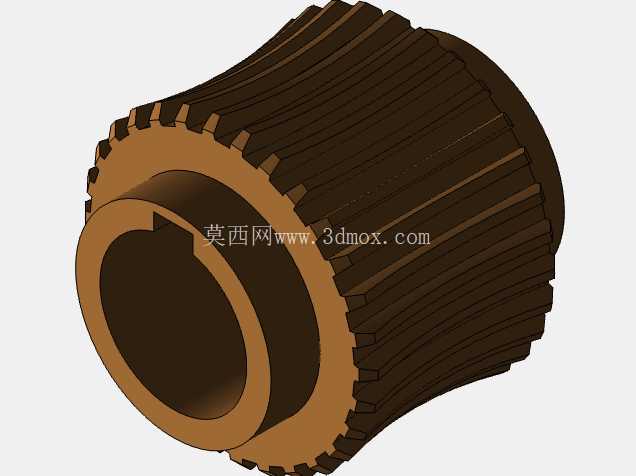

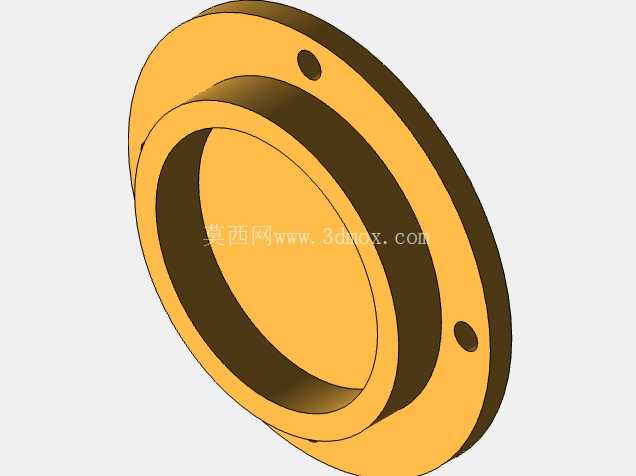

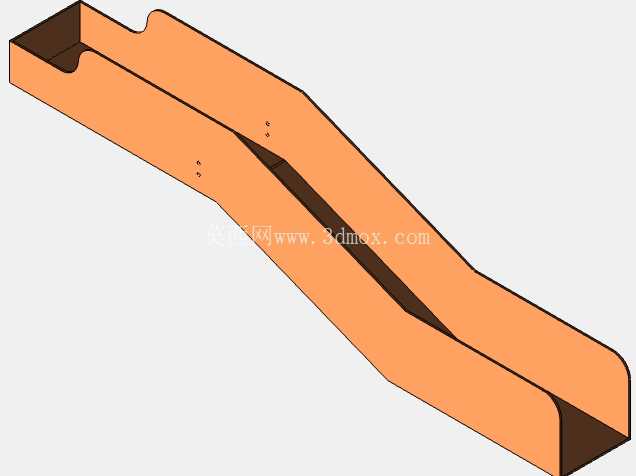

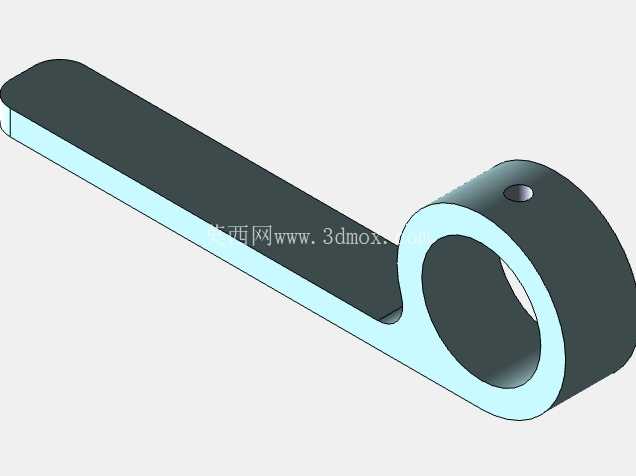

这套设备主要面向金属包装、食品罐头加工领域的金属线材成型工序，在制罐、金属包装容器生产线上承担线材的精准成型与复制加工任务，能够稳定保障加工件的刚性指标、成型一致性与生产安全性，适配连续化批量生产的产线节拍需求。从整体布局来看，设备采用方管焊接一体式机架作为承载基础，机架底部设置可调式支撑脚，可适配车间地面的水平度偏差，安装时无需额外浇筑复杂地基，仅需预留对应操作与维护空间即可完成布设，整体占地边界可适配常规中小型金属加工车间的工位排布，设备进料端与出料端分别预留了对接上下游产线的接口位置，可单独作为工位设备使用，也可接入自动化产线实现连续作业。设备的核心执行单元布置在机架中部的防护框架内，多组成型辊轮沿水平轴向依次排布，辊轮型面根据目标线材的成型轮廓做了对应仿形设计，线材穿入后经过多组辊轮的连续滚压即可完成预设形状的成型加工，辊轮轴系采用双轴承支撑结构，可抵消滚压过程中产生的径向载荷，避免长期运行后出现轴系偏移导致的成型尺寸偏差。传动系统布置在设备的一侧，采用电机带轮减速的传动方案，大直径带轮可提供足够的输出扭矩，同时带传动本身具备过载缓冲特性，当进料出现卡滞时可通过带轮打滑避免核心辊轮与轴系受损，传动端的护罩完全覆盖旋转部件，符合车间生产的安全防护要求，避免操作人员误触旋转部件引发安全事故。出料端设置倾斜式导料槽，成型完成的工件可沿导料槽自然滑落至集料位置，导料槽的倾斜角度经过适配，既不会因角度过小导致工件卡滞，也不会因角度过大造成工件滑落时磕碰变形。设备的进料侧设置了导向与张紧机构，可对进入成型单元的线材进行预校直与张力调整，避免线材因自身弯曲或张力波动导致的成型尺寸超差，导向轮采用耐磨材质制作，长期运行磨损后可单独快速更换，无需拆解整个进料单元。在设计层面，整套结构优先考虑了运维便利性，所有辊轮、轴承、传动带等易损件都采用标准化选型，更换时无需定制特殊配件，设备的润滑点都设置在易操作的位置，日常维护时可快速完成注油保养，无需拆解大面积护罩。机架的焊接结构做了应力消除处理，避免长期承受加工载荷后出现机架变形，影响各单元的同轴度精度，中部的蓝色防护框架既承担了部分结构加强的作用，也可阻挡加工过程中可能产生的金属碎屑飞溅，保护周边操作人员安全。从实际应用场景来看，这类设备除了在金属包装、罐头加工行业使用外，也可适配小型金属容器、五金线材件的成型加工，通过更换不同型面的成型辊轮，即可适配不同规格、不同截面形状的线材成型需求，调整过程仅需松开辊轮的锁紧机构更换对应辊轮即可，无需对设备主体结构做大规模改动，具备一定的柔性生产能力。设备的操作侧预留了足够的操作空间，操作人员可在设备正面完成进料监控、参数调整、工件抽检等操作，无需频繁绕至设备侧方，符合人机工程学的工位设计要求，降低长期操作的疲劳度。
